กระบวนการผลิตที่ใช้ เครื่องหลอม เป็นหนึ่งในกระบวนการที่เกิดความร้อนสูงและต้องทำงานต่อเนื่องเป็นเวลานาน การควบคุมอุณหภูมิจึงมีความสำคัญต่อทั้งประสิทธิภาพของเครื่องจักรและความต่อเนื่องของกระบวนการผลิต โดยหนึ่งในระบบที่เข้ามามีบทบาทสำคัญคือ Cooling Water System

ในงานนี้มีการใช้งาน Cooling Tower ขนาด 125RT แบบ Crossflow เพื่อช่วยระบายความร้อนออกจากน้ำหล่อเย็น ก่อนหมุนเวียนน้ำกลับเข้าสู่ระบบของเครื่องหลอมอีกครั้ง ทำให้สามารถควบคุมอุณหภูมิและรองรับการทำงานของเครื่องจักรได้อย่างต่อเนื่อง

บทความนี้จึงพาไปทำความรู้จักตั้งแต่ Cooling Tower คืออะไร, 125RT หมายถึงอะไร, Crossflow ทำงานอย่างไร ไปจนถึงความสำคัญของระบบ Cooling Water ต่อเครื่องหลอมในโรงงานอุตสาหกรรม

Cooling Tower คืออะไร?

Cooling Tower หรือหอหล่อเย็น เป็นอุปกรณ์สำหรับระบายความร้อนออกจากน้ำที่ผ่านการใช้งานในกระบวนการผลิต โดยนำน้ำที่มีอุณหภูมิสูงกลับเข้าสู่ Cooling Tower เพื่อแลกเปลี่ยนความร้อนกับอากาศ ก่อนนำน้ำที่มีอุณหภูมิลดลงกลับไปหมุนเวียนใช้งานอีกครั้ง

Cooling Tower จึงไม่ได้ทำหน้าที่ผลิตความเย็นโดยตรงเหมือนเครื่องทำความเย็น แต่ใช้หลักการ Evaporative Cooling ซึ่งอาศัยการสัมผัสระหว่างน้ำกับอากาศ ทำให้น้ำบางส่วนระเหยและพาความร้อนออกไป ส่งผลให้อุณหภูมิของน้ำส่วนที่เหลือลดลง

ระบบลักษณะนี้เหมาะกับกระบวนการอุตสาหกรรมที่มีความร้อนเกิดขึ้นอย่างต่อเนื่อง เช่น ระบบเครื่องหลอม, Heat Exchanger, Chiller และเครื่องจักรในสายการผลิตต่าง ๆ

ทำไมเครื่องหลอมจึงต้องมีระบบ Cooling Water?

เครื่องหลอมทำงานภายใต้อุณหภูมิสูงเป็นเวลานาน จึงจำเป็นต้องมีระบบระบายความร้อนเพื่อช่วยควบคุมอุณหภูมิของส่วนต่าง ๆ ให้อยู่ในช่วงที่เหมาะสม น้ำหล่อเย็นจะทำหน้าที่รับความร้อนออกจากระบบ ก่อนส่งกลับมายัง Cooling Tower เพื่อระบายความร้อนออก

วงจรพื้นฐานจึงสามารถอธิบายได้ว่า

เครื่องหลอม → น้ำรับความร้อน → Cooling Tower → ระบายความร้อน → น้ำที่เย็นลง → หมุนเวียนกลับไปยังเครื่องหลอม

หากระบบ Cooling Water ระบายความร้อนได้ไม่เพียงพอ หรือเกิดปัญหาการไหลเวียนของน้ำ ประสิทธิภาพในการนำความร้อนออกจากเครื่องจักรก็จะลดลง ซึ่งอาจส่งผลต่อการทำงานของเครื่องหลอมและความต่อเนื่องของกระบวนการผลิต

และยังมีอีกปัจจัยหนึ่งที่สำคัญคือ “คุณภาพของน้ำ Cooling”

เมื่อน้ำถูกหมุนเวียนใช้งานเป็นเวลานาน หากไม่มีการควบคุมคุณภาพน้ำอย่างเหมาะสม อาจเกิดตะกรัน คราบสะสม หรือการอุดตันภายในระบบ ซึ่งทำให้ประสิทธิภาพการถ่ายเทความร้อนลดลงได้

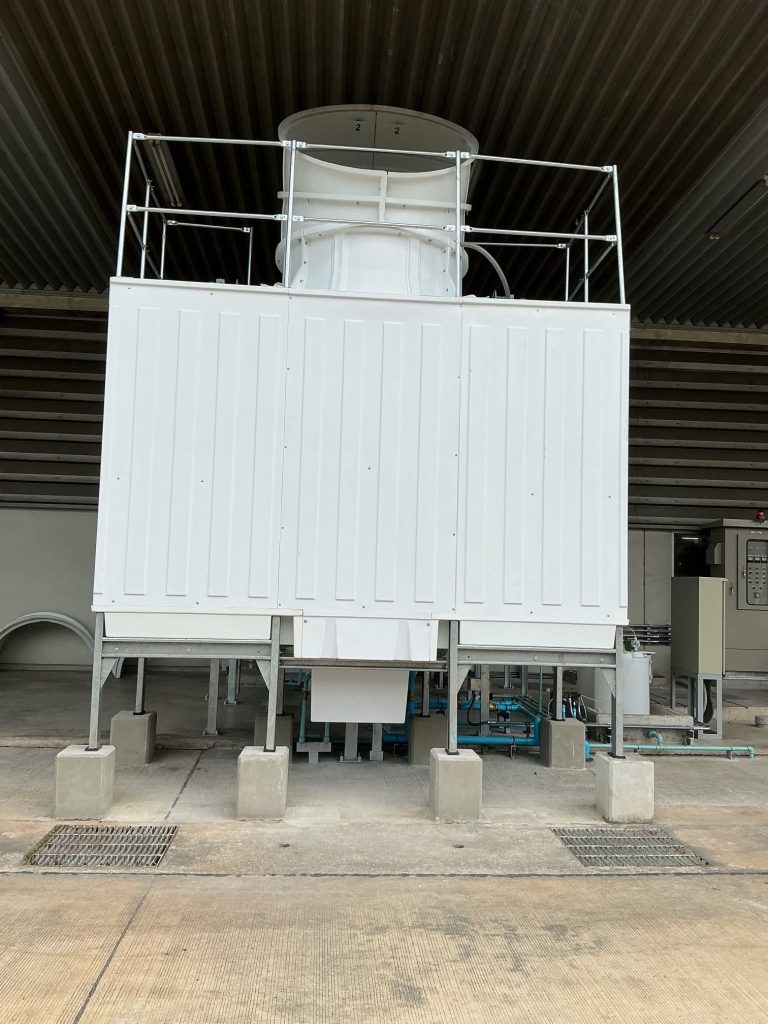

Cooling Tower 125RT คืออะไร?

คำว่า 125RT เป็นค่าที่ใช้ระบุขนาดความสามารถในการระบายความร้อนของ Cooling Tower โดย RT ย่อมาจาก Refrigeration Ton ซึ่งเป็นหน่วยที่ใช้บอกความสามารถในการถ่ายเทความร้อนของระบบทำความเย็น

ในทางทฤษฎี

1 RT ≈ 3.517 kW ของอัตราการถ่ายเทความร้อน

ดังนั้น 125RT หากแปลงตามหน่วยมาตรฐานจะเทียบเท่ากับอัตราการถ่ายเทความร้อนประมาณ 440 kW

อย่างไรก็ตาม ตัวเลข 125RT บน Cooling Tower ไม่ควรถูกนำไปตีความว่าเครื่องจะระบายความร้อนได้ 440 kW ในทุกสภาวะการใช้งาน เพราะประสิทธิภาพจริงของ Cooling Tower ยังขึ้นอยู่กับเงื่อนไขการออกแบบหลายด้าน เช่น อัตราการไหลของน้ำ อุณหภูมิน้ำเข้าและออก อุณหภูมิ Wet-Bulb ของอากาศ และคุณสมบัติของ Cooling Tower แต่ละรุ่น

สำหรับระบบในโรงงาน การเลือกขนาด Cooling Tower จึงต้องพิจารณาจาก Heat Load ของกระบวนการจริง เพื่อให้สามารถรองรับความร้อนที่เกิดขึ้นจากเครื่องจักรได้อย่างเหมาะสม

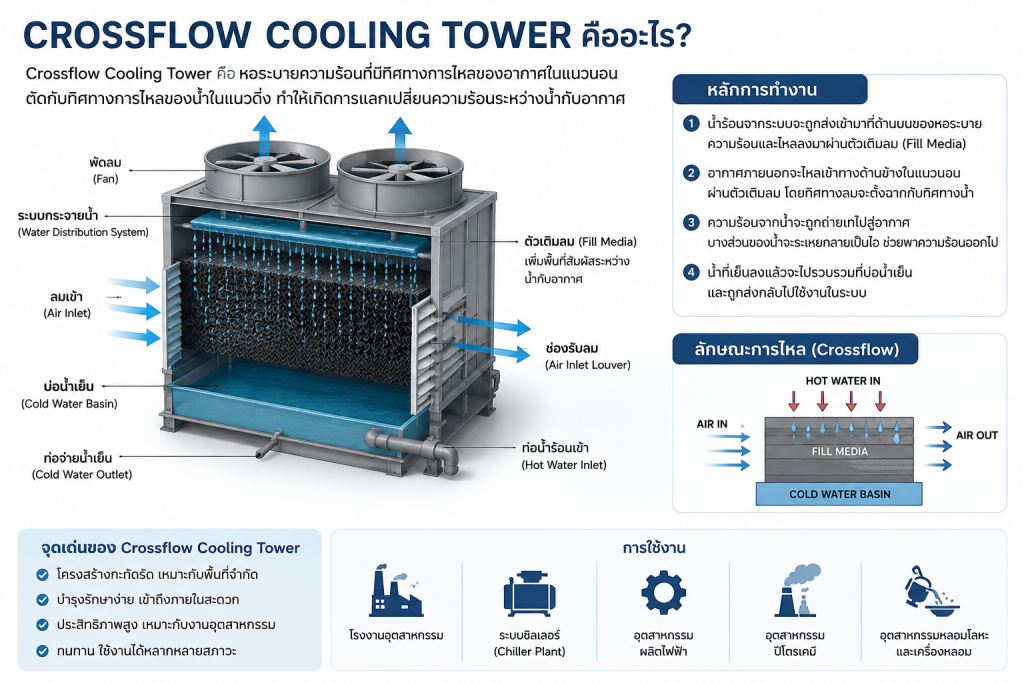

Crossflow Cooling Tower คืออะไร?

Cooling Tower ที่ใช้ในงานนี้เป็นชนิด Crossflow หรือ Cooling Tower แบบการไหลตัดกัน โดยชื่อ Crossflow มาจากลักษณะการเคลื่อนที่ของ น้ำและอากาศที่ไหลตัดกันภายใน Cooling Tower

หลักการสำคัญคือ

น้ำ → ไหลจากด้านบนลงด้านล่าง

ขณะที่

อากาศ → ไหลเข้าสู่ Cooling Tower จากด้านข้าง

ทำให้ทิศทางของน้ำและอากาศเกิดการตัดกันบริเวณ Fill Media ซึ่งเป็นพื้นที่หลักในการแลกเปลี่ยนความร้อน

เมื่อน้ำร้อนไหลลงผ่าน Fill Media อากาศภายนอกจะถูกดึงเข้าจากด้านข้างผ่านช่องรับอากาศ น้ำและอากาศจึงสัมผัสกันภายใน Fill ทำให้เกิดการถ่ายเทความร้อนและการระเหยของน้ำบางส่วน

อากาศที่รับความร้อนและความชื้นจะถูกพัดลมด้านบนระบายออก ส่วน น้ำที่มีอุณหภูมิลดลงจะตกลงสู่ Cold Water Basin ด้านล่าง เพื่อรอการหมุนเวียนกลับเข้าสู่ระบบ Cooling Water

ทำไมจึงเลือกใช้ Cooling Tower แบบ Crossflow?

จุดเด่นของ Cooling Tower แบบ Crossflow คือโครงสร้างที่ช่วยให้อากาศสามารถไหลเข้าจากด้านข้างของตัวเครื่อง ขณะที่น้ำไหลลงตามแรงโน้มถ่วง ทำให้สามารถจัดวางระบบกระจายน้ำและ Fill Media ได้อย่างเป็นสัดส่วน

นอกจากนี้ยังมีข้อดีในด้านการตรวจสอบและบำรุงรักษา เพราะสามารถเข้าถึงอุปกรณ์บางส่วนภายในตัว Cooling Tower ได้สะดวก

สำหรับการใช้งานในโรงงาน จุดเด่นที่สำคัญ ได้แก่

• เข้าถึงภายในได้สะดวก ช่วยในการตรวจสอบและบำรุงรักษา
• ตรวจสอบ Fill Media ได้ง่าย เมื่อเกิดคราบ ตะกรัน หรือสิ่งสกปรกสะสม
• การกระจายน้ำทำได้ทั่วพื้นที่ Fill เมื่อระบบ Water Distribution อยู่ในสภาพสมบูรณ์
• รองรับการทำงานต่อเนื่อง เหมาะกับระบบ Cooling Water ในกระบวนการอุตสาหกรรม
• สามารถตรวจสอบ Fan, Fill, Basin และระบบจ่ายน้ำ แยกเป็นส่วน ๆ ได้

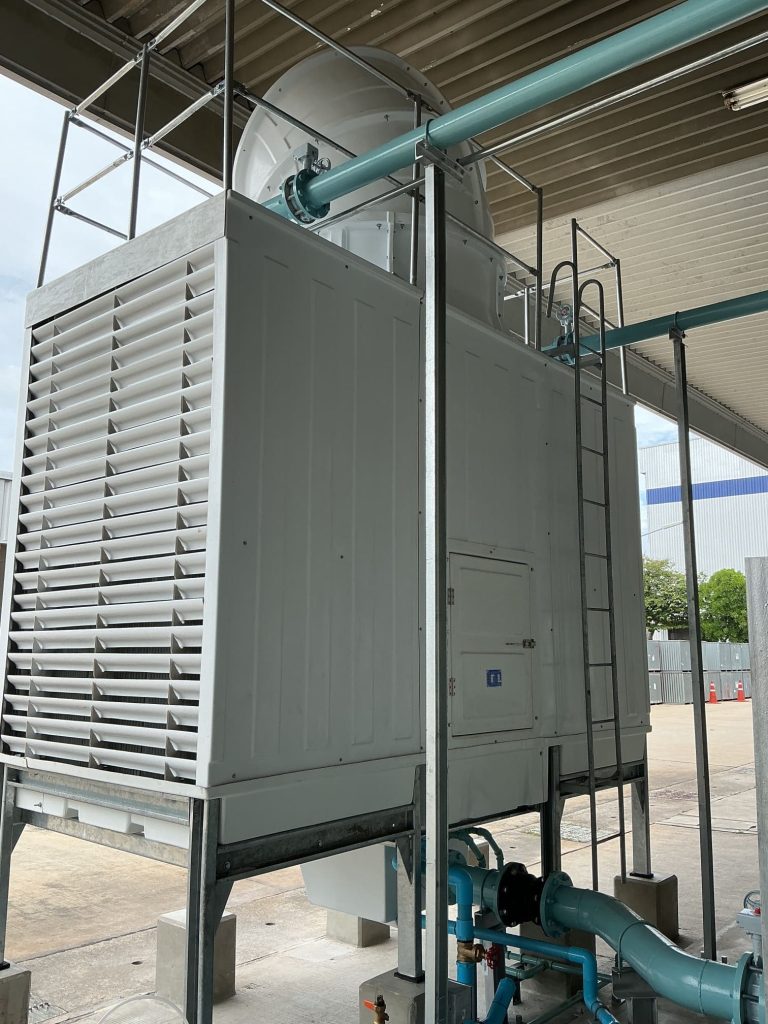

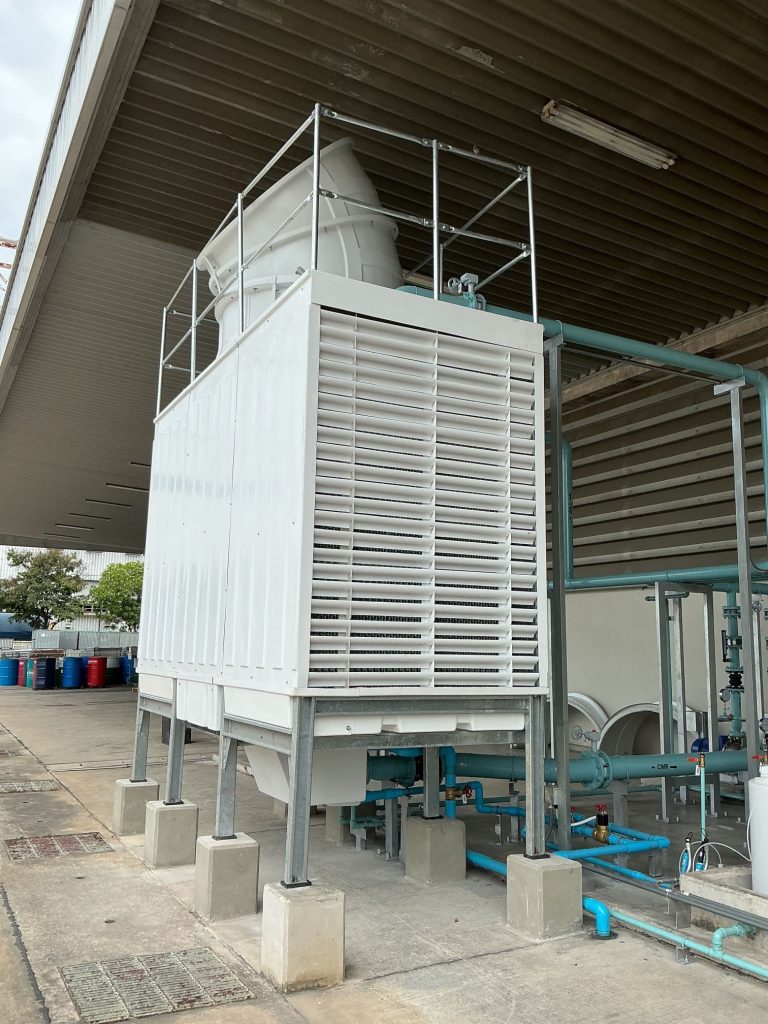

และจากภาพจริงของ Cooling Tower 125RT ชุดนี้ จะเห็นว่าตัวเครื่องมี ช่องสำหรับเปิดตรวจสอบภายใน ทำให้สามารถเข้าถึงพื้นที่ด้านในสำหรับ Inspection และ Maintenance ได้สะดวก

Crossflow กับ Counterflow ต่างกันอย่างไร?

อีกประเภทหนึ่งที่พบได้บ่อยคือ Counterflow Cooling Tower ซึ่งมีหลักการระบายความร้อนเหมือนกัน แต่แตกต่างกันที่ทิศทางการไหลของอากาศ

หัวข้อ	Crossflow	Counterflow
การไหลของน้ำ	จากบนลงล่าง	จากบนลงล่าง
การไหลของอากาศ	เข้าจากด้านข้าง	ไหลสวนขึ้นด้านบน
ทิศทางน้ำกับอากาศ	ตัดกัน	สวนทางกัน
การเข้าถึงภายใน	โดยทั่วไปเข้าถึงได้สะดวก	ขึ้นอยู่กับการออกแบบ
ระบบกระจายน้ำ	มักใช้ Gravity Distribution	มักใช้ Pressurized Spray
ลักษณะโครงสร้าง	มักกว้างกว่า	มักมีรูปทรงกะทัดรัดกว่า

ไม่มีแบบใดดีที่สุดสำหรับทุกงาน การเลือก Crossflow หรือ Counterflow ต้องพิจารณาจาก Heat Load, พื้นที่ติดตั้ง, Water Flow, สภาพแวดล้อม, เสียง, การบำรุงรักษา และเงื่อนไขของกระบวนการผลิต

น้ำและอากาศเดินทางอย่างไรภายใน Crossflow Cooling Tower?

ตรงนี้จะเป็นหัวข้อที่ช่วยให้คนอ่านเชื่อมโยงภาพทั้งหมดเข้าด้วยกัน

ฝั่งน้ำ 💧

Hot Water
     ↓
Water Distribution
     ↓
Fill Media
     ↓
Heat Transfer
     ↓
Cold Water Basin
     ↓
Cooling Water Pump
     ↓
เครื่องจักร / เครื่องหลอม

ฝั่งอากาศ 💨

Outside Air
     ↓
Air Inlet / Louvers
     ↓
Fill Media
     ↓
รับความร้อน + ความชื้น
     ↓
Axial Fan
     ↓
ระบายออกสู่บรรยากาศ

ส่วนประกอบของ Cooling Tower 125RT แบบ Crossflow

Cooling Tower จะสามารถระบายความร้อนได้อย่างมีประสิทธิภาพก็ต่อเมื่อส่วนประกอบต่าง ๆ ทำงานสัมพันธ์กัน ตั้งแต่ระบบกระจายน้ำ พื้นที่แลกเปลี่ยนความร้อน การไหลของอากาศ ไปจนถึงการรวบรวมน้ำเย็นกลับเข้าสู่ระบบ

สำหรับ Cooling Tower 125RT แบบ Crossflow ในงานนี้ สามารถแบ่งส่วนประกอบสำคัญได้ดังนี้

ส่วนประกอบ	หน้าที่
Axial Fan	ดูดและระบายอากาศผ่าน Cooling Tower
Fan Motor	ขับเคลื่อนชุดพัดลม
Fill Media	เพิ่มพื้นที่สัมผัสระหว่างน้ำและอากาศ
Air Inlet / Louvers	เป็นช่องทางให้อากาศภายนอกเข้าสู่ Cooling Tower
Water Distribution System	กระจายน้ำร้อนให้ทั่วพื้นที่ Fill
Drift Eliminator	ลดการพัดพาหยดน้ำออกไปพร้อมอากาศ
Cold Water Basin	รวบรวมน้ำที่ผ่านการระบายความร้อนแล้ว
Access / Inspection Opening	ใช้เข้าตรวจสอบและบำรุงรักษาภายใน
Casing / Structure	เป็นโครงสร้างและตัวถังของ Cooling Tower

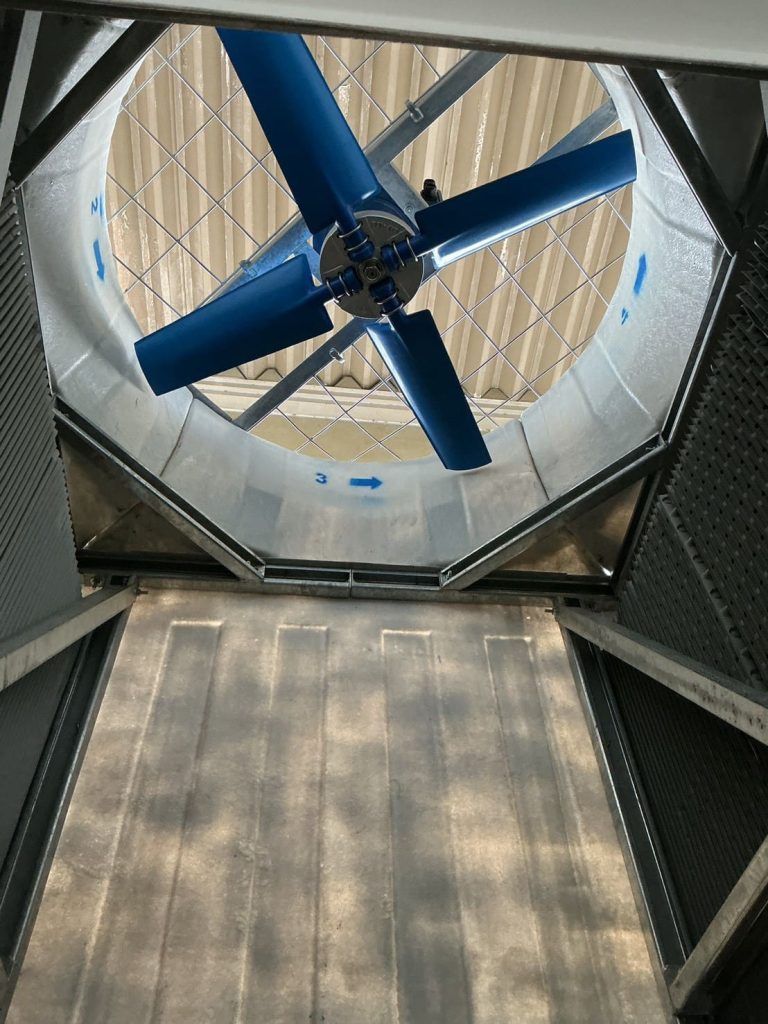

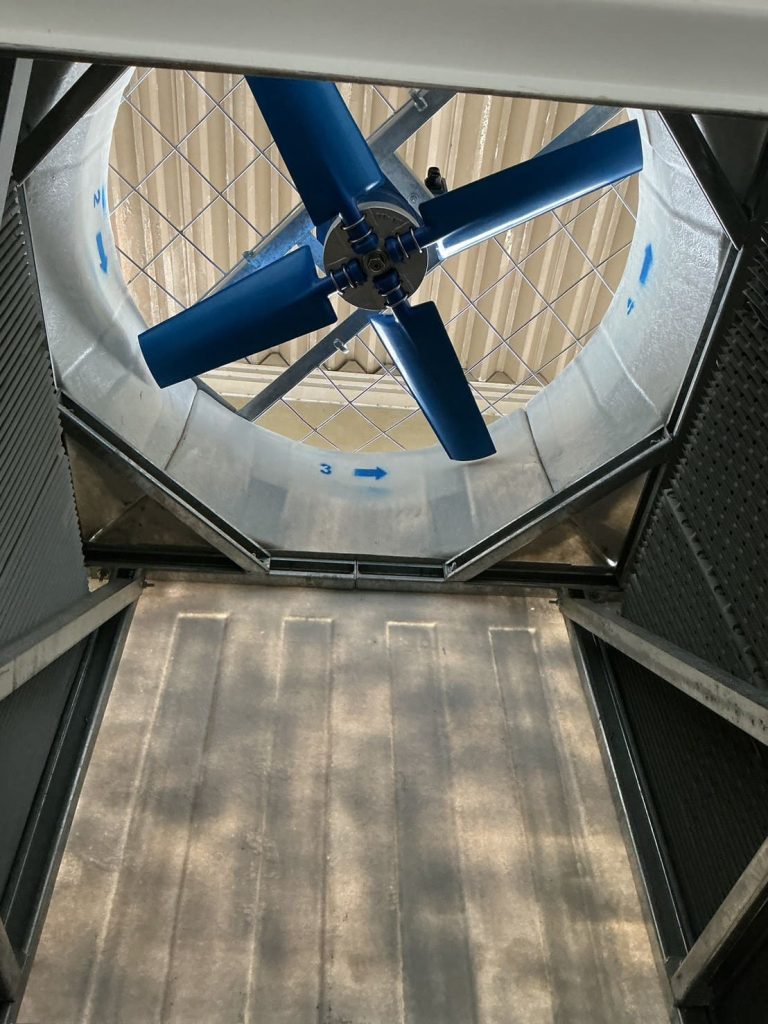

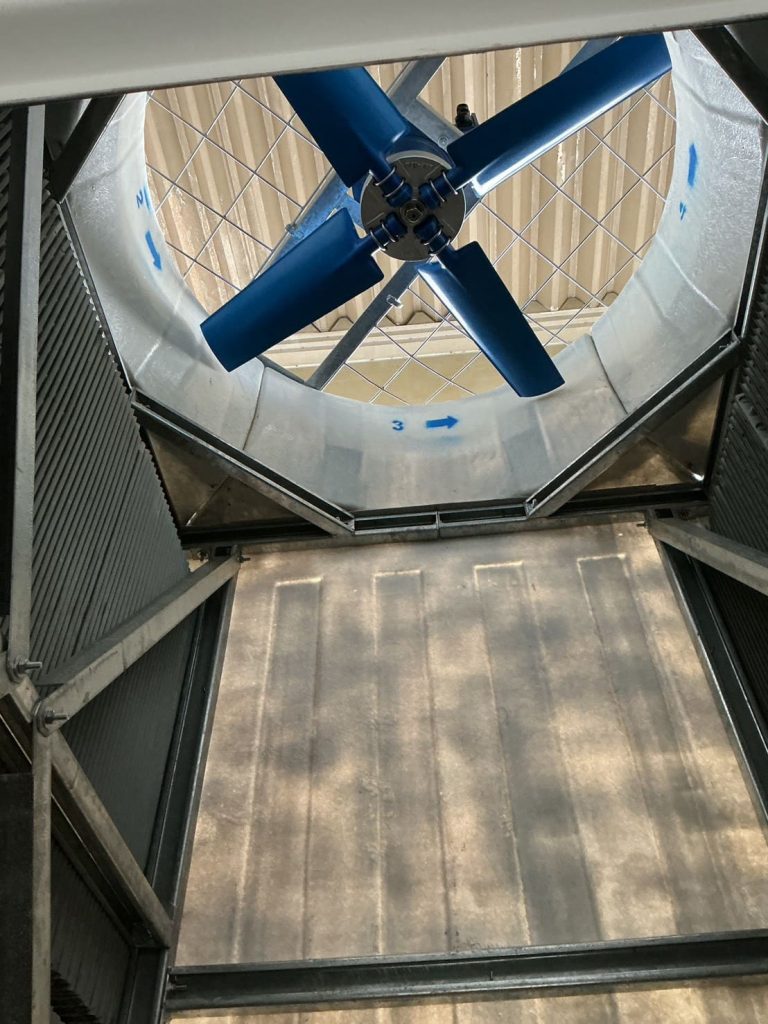

1. Axial Fan – พัดลมระบายอากาศ

Axial Fan เป็นหนึ่งในอุปกรณ์สำคัญของ Cooling Tower ทำหน้าที่สร้างการไหลของอากาศผ่านตัวหอหล่อเย็น

สำหรับ Cooling Tower แบบ Crossflow อากาศภายนอกจะไหลเข้าสู่บริเวณด้านข้าง ผ่านพื้นที่ Fill Media ก่อนที่อากาศซึ่งรับความร้อนและความชื้นจากน้ำจะถูกระบายออกทางด้านบนของ Cooling Tower

การไหลของอากาศที่เพียงพอมีผลโดยตรงต่อประสิทธิภาพการระบายความร้อน หากพัดลมทำงานผิดปกติ ความสามารถในการถ่ายเทความร้อนระหว่างน้ำกับอากาศก็จะลดลง และอุณหภูมิน้ำที่ออกจาก Cooling Tower อาจสูงกว่าที่ระบบต้องการ

---

2. Fan Motor – มอเตอร์ขับพัดลม

Fan Motor ทำหน้าที่เป็นต้นกำลังสำหรับขับชุด Axial Fan เพื่อสร้าง Airflow ผ่าน Cooling Tower

มอเตอร์จึงเป็นอีกจุดที่ควรได้รับการตรวจสอบเป็นประจำ โดยเฉพาะในระบบที่ต้องทำงานต่อเนื่อง เช่น

• กระแสไฟฟ้าขณะทำงาน
• อุณหภูมิของมอเตอร์
• เสียงหรือการสั่นสะเทือนผิดปกติ
• Bearing
• จุดต่อสายไฟ
• ระบบส่งกำลังของพัดลม (หากมี)

หาก Fan Motor หยุดทำงาน แม้ว่าน้ำจะยังสามารถไหลผ่าน Cooling Tower ได้ แต่ความสามารถในการระบายความร้อนจะลดลงอย่างมาก เนื่องจากไม่มี Airflow ตามที่ออกแบบไว้

---

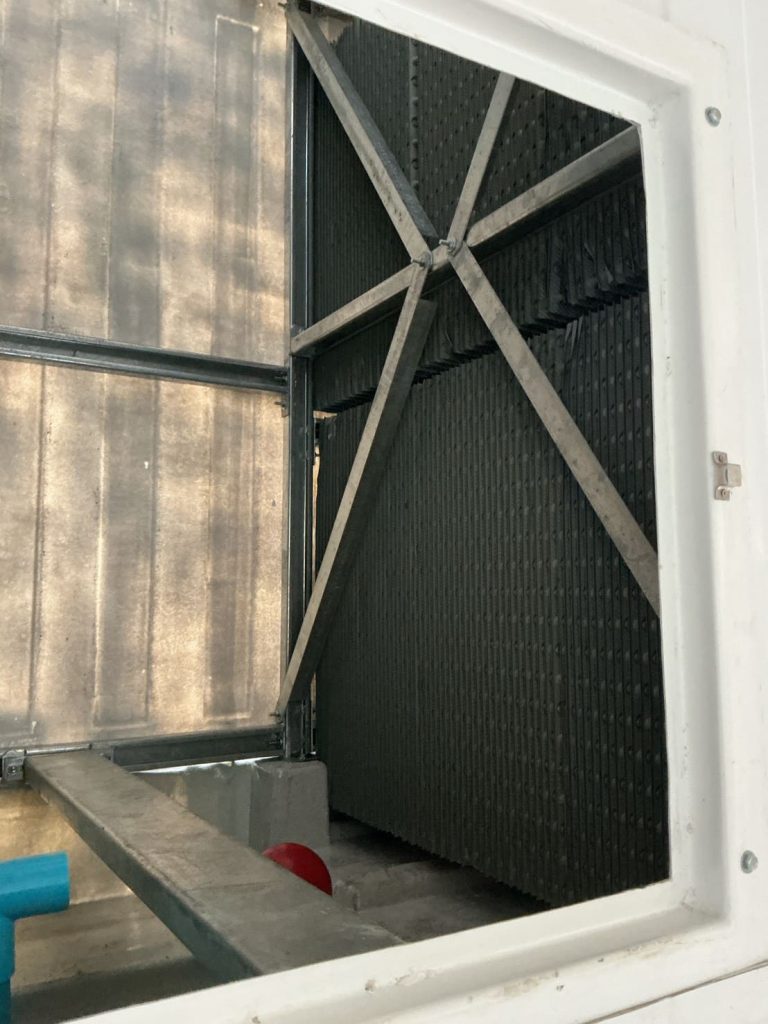

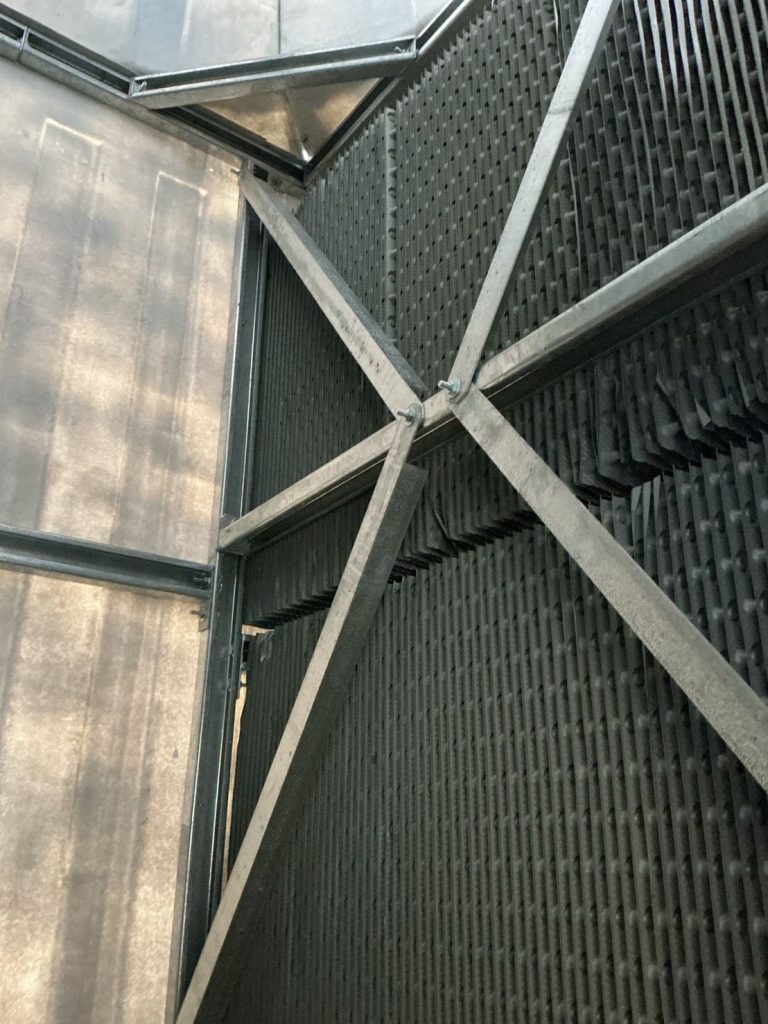

3. Fill Media – หัวใจของการแลกเปลี่ยนความร้อน

Fill Media คือวัสดุที่ติดตั้งอยู่ภายใน Cooling Tower เพื่อเพิ่มพื้นที่สัมผัสระหว่างน้ำกับอากาศ

แทนที่จะปล่อยให้น้ำตกลงมาด้านล่างโดยตรง Fill จะช่วยกระจายน้ำให้เกิดเป็นฟิล์มน้ำหรือหยดน้ำบนพื้นที่ผิวจำนวนมาก ทำให้อากาศสามารถสัมผัสกับน้ำได้นานขึ้นและเพิ่มประสิทธิภาพในการถ่ายเทความร้อน

หลักการง่าย ๆ คือ

พื้นที่สัมผัสน้ำกับอากาศมากขึ้น → การแลกเปลี่ยนความร้อนดีขึ้น → Cooling Tower ระบายความร้อนได้มีประสิทธิภาพมากขึ้น

ทำไม Fill Media ต้องได้รับการดูแล?

เมื่อ Cooling Tower ใช้งานเป็นเวลานาน Fill อาจเกิดการสะสมของ

• ตะกรัน (Scale)
• ตะกอน
• สิ่งสกปรก
• สาหร่ายหรือ Biofilm

เมื่อช่องทางของ Fill เริ่มอุดตัน ทั้งการไหลของน้ำและอากาศอาจลดลง ส่งผลให้ประสิทธิภาพในการระบายความร้อนลดลงตามไปด้วย

และตรงนี้จะเริ่มเชื่อมโยงกับ ระบบควบคุมคุณภาพน้ำ ที่เราจะทำเป็นอีกบทความหนึ่งในภายหลังได้พอดี

---

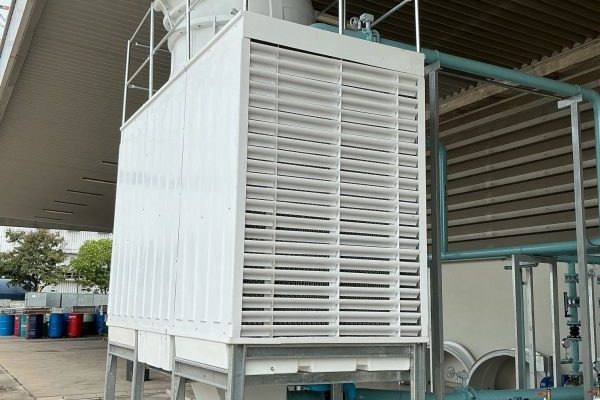

4. Air Inlet / Louvers – ช่องรับอากาศ

บริเวณด้านข้างของ Crossflow Cooling Tower จะมีพื้นที่สำหรับให้อากาศภายนอกไหลเข้าสู่ตัวเครื่อง

นี่เป็นลักษณะที่เห็นได้ชัดของระบบ Crossflow เพราะ

น้ำไหล ↓

ขณะที่

อากาศไหล →

ก่อนที่ทั้งสองจะแลกเปลี่ยนความร้อนกันบริเวณ Fill Media

Louvers ยังช่วยควบคุมลักษณะการรับอากาศ และในบางการออกแบบมีส่วนช่วยลดการกระเด็นของน้ำออกจากตัว Cooling Tower

ดังนั้นบริเวณ Air Inlet ไม่ควรมีสิ่งของหรือโครงสร้างอื่นกีดขวางจนทำให้อากาศเข้าสู่ Cooling Tower ได้ไม่เพียงพอ

---

5. Water Distribution System – ระบบกระจายน้ำ

ก่อนที่น้ำร้อนจะไหลผ่าน Fill Media จะต้องผ่าน Water Distribution System เพื่อกระจายน้ำให้ครอบคลุมพื้นที่แลกเปลี่ยนความร้อน

เป้าหมายสำคัญคือทำให้น้ำกระจายตัวอย่างสม่ำเสมอ ไม่ไหลรวมอยู่เพียงบางตำแหน่ง

เพราะหากเกิดการกระจายน้ำไม่สม่ำเสมอ เช่น

น้ำไหลบางพื้นที่มากเกินไป → บางพื้นที่ของ Fill แทบไม่มีน้ำ → พื้นที่แลกเปลี่ยนความร้อนถูกใช้งานไม่เต็มที่ → Cooling Performance ลดลง

จึงควรตรวจสอบระบบจ่ายน้ำและทางเดินน้ำเป็นส่วนหนึ่งของงาน Maintenance

---

6. Drift Eliminator – ลดการสูญเสียน้ำ

เมื่อ Fan ดูดอากาศผ่าน Cooling Tower อาจมีหยดน้ำขนาดเล็กถูกพัดพาไปกับกระแสอากาศ

Drift Eliminator มีหน้าที่ช่วยดักจับหยดน้ำเหล่านี้ก่อนที่อากาศจะออกจาก Cooling Tower ทำให้หยดน้ำกลับเข้าสู่ระบบแทนที่จะถูกปล่อยออกไปพร้อมอากาศ

ช่วยทั้งลดการสูญเสียน้ำและลดละอองน้ำที่ถูกพัดออกจากตัว Cooling Tower

---

7. Cold Water Basin – จุดรวบรวมน้ำเย็น

หลังจากน้ำไหลผ่าน Fill Media และผ่านกระบวนการแลกเปลี่ยนความร้อนแล้ว น้ำที่มีอุณหภูมิลดลงจะตกลงมายังบริเวณด้านล่างของ Cooling Tower ซึ่งเรียกว่า Cold Water Basin

จากจุดนี้น้ำจะถูกนำกลับเข้าสู่ระบบหมุนเวียน โดย Cooling Water Pump ทำหน้าที่ส่งน้ำกลับไปยังเครื่องจักรหรือกระบวนการที่ต้องการระบายความร้อน

วงจรจึงเกิดขึ้นอย่างต่อเนื่อง

Cooling Tower → Cold Water Basin → Pump → เครื่องหลอม → น้ำรับความร้อน → Cooling Tower

---

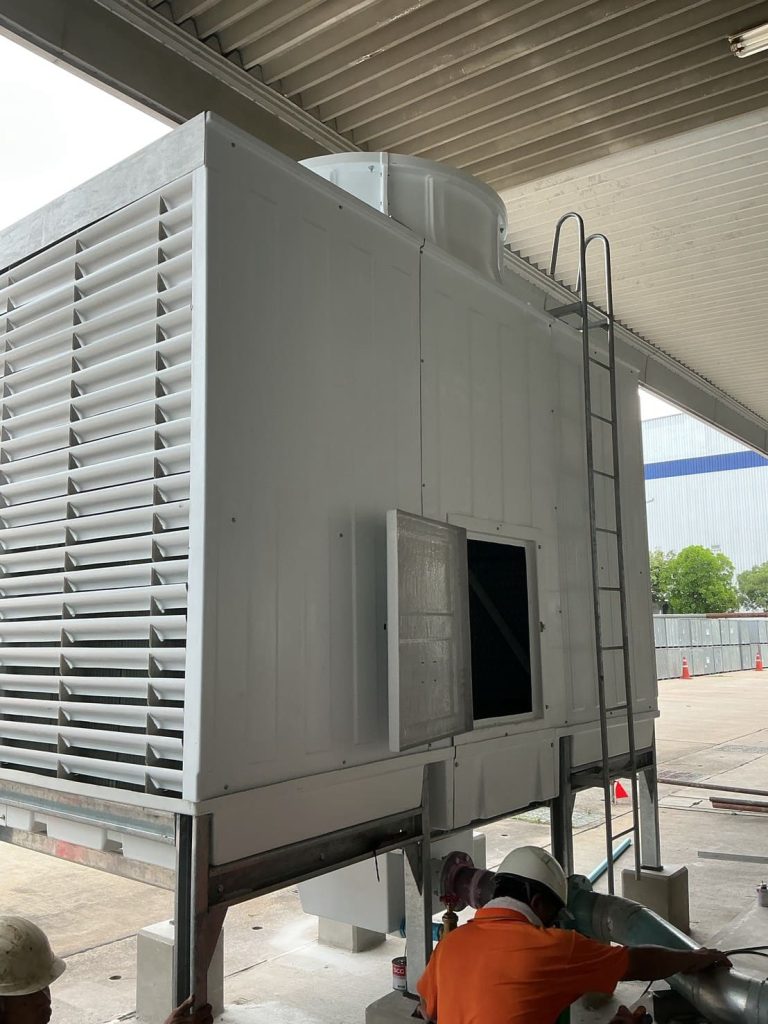

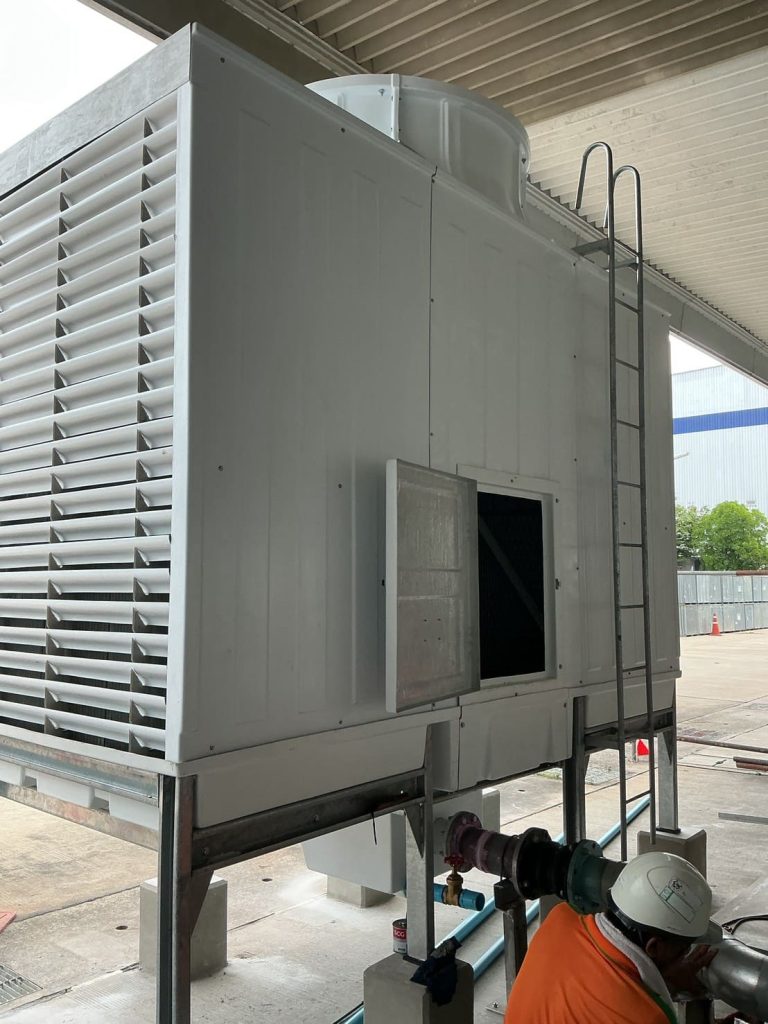

8. Inspection Opening – ช่องสำหรับตรวจสอบภายใน

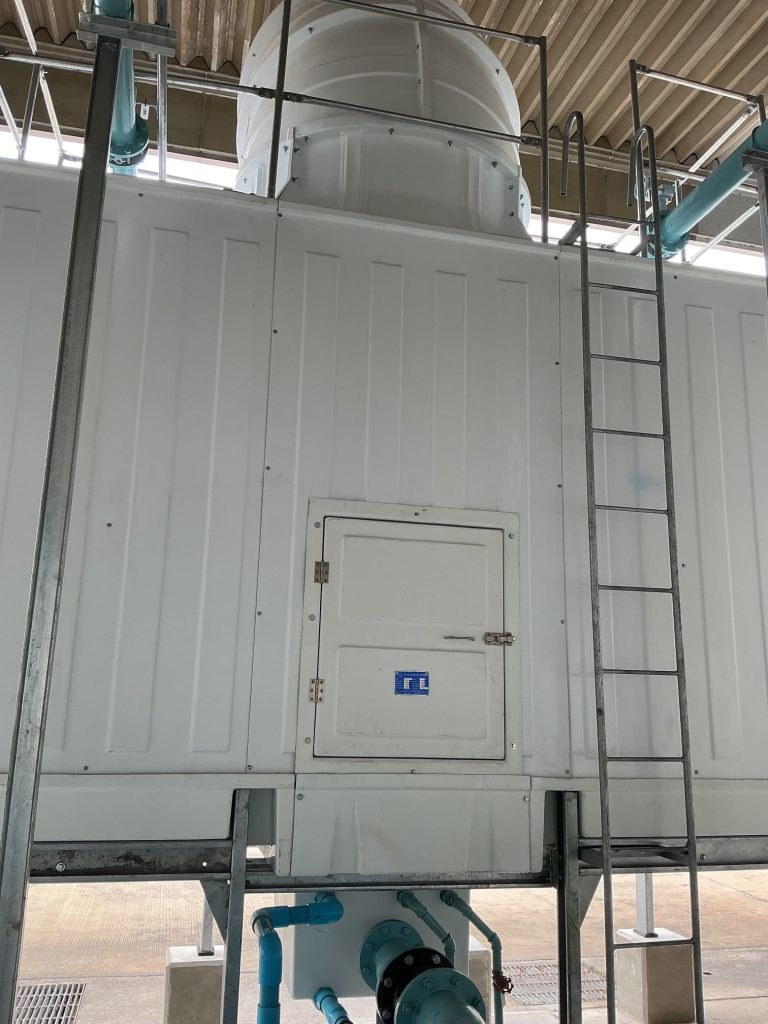

อีกจุดหนึ่งที่เห็นได้ค่อนข้างชัดจากรูปหน้างานคือ ช่องเปิดสำหรับเข้าตรวจสอบภายใน Cooling Tower

ช่องดังกล่าวช่วยให้สามารถเข้าถึงส่วนประกอบภายในเพื่อทำ Inspection และ Maintenance เช่น

• ตรวจสอบ Fill Media
• ตรวจสอบการสะสมของตะกรันและสิ่งสกปรก
• ตรวจสอบโครงสร้างภายใน
• ตรวจสอบระบบจ่ายน้ำ
• ทำความสะอาดพื้นที่ภายใน

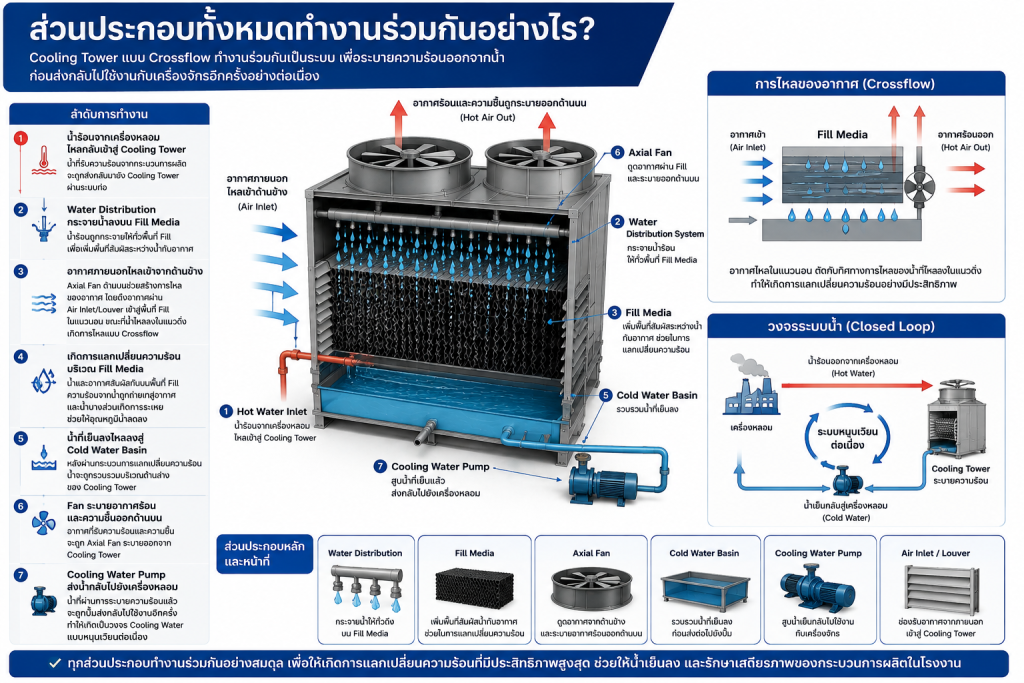

ส่วนประกอบทั้งหมดทำงานร่วมกันอย่างไร?

💧 เส้นทางของน้ำ

Hot Water → Water Distribution → Fill Media → Cold Water Basin → Cooling Water Pump → เครื่องหลอม → Hot Water

💨 เส้นทางของอากาศ

Outside Air → Air Inlet → Fill Media → รับความร้อนและความชื้น → Axial Fan → Exhaust Air

ทั้งสองเส้นทางจะมาเจอกันบริเวณ Fill Media

นี่จึงเป็นเหตุผลว่าทำไมทั้ง การไหลของน้ำ การไหลของอากาศ และความสะอาดของ Fill จึงมีผลต่อประสิทธิภาพของ Cooling Tower โดยตรง

แล้วถ้า Cooling Tower ทำงานไม่เต็มประสิทธิภาพ จะเกิดอะไรขึ้น?

หัวข้อนี้ผมอยากให้มีครับ เพราะจะเริ่มพาบทความจาก “Cooling Tower ทำงานอย่างไร” → “ทำไมระบบนี้จึงสำคัญต่อเครื่องหลอม”

หาก Cooling Tower ไม่สามารถระบายความร้อนได้ตามที่ระบบต้องการ อุณหภูมิของน้ำ Cooling ที่หมุนเวียนกลับไปยังเครื่องจักรอาจสูงขึ้น ส่งผลให้ความสามารถในการรับและระบายความร้อนจากเครื่องหลอมลดลง

สาเหตุสามารถเกิดได้หลายจุด เช่น

Fill สกปรก/อุดตัน → Airflow ลดลง → การแลกเปลี่ยนความร้อนลดลง → Cooling Water Temperature สูงขึ้น

หรือ

Fan ทำงานผิดปกติ → Airflow ไม่เพียงพอ → ระบายความร้อนไม่ทัน

รวมถึงปัญหาด้าน คุณภาพน้ำ ซึ่งหากปล่อยให้มีตะกรันหรือสิ่งสะสมภายในระบบมากขึ้น อาจกระทบต่อทางเดินน้ำและประสิทธิภาพการถ่ายเทความร้อนของระบบได้

สำหรับระบบที่สนับสนุนเครื่องหลอม ปัญหาเหล่านี้จึงไม่ใช่เพียงเรื่อง “Cooling Tower เย็นไม่พอ” แต่สามารถส่งผลต่อ ความเสถียรของกระบวนการผลิตและความพร้อมใช้งานของเครื่องจักร ได้ด้วย

Cooling Tower ที่ดี ต้องมาพร้อมกับการควบคุมคุณภาพน้ำ

การระบายความร้อนเป็นเพียงส่วนหนึ่งของระบบ Cooling Water เท่านั้น เพราะเมื่อน้ำถูกหมุนเวียนใช้งานอย่างต่อเนื่อง คุณภาพของน้ำก็เป็นอีกปัจจัยสำคัญที่ต้องควบคุม ทั้งค่า pH ปริมาณสารละลายในน้ำ การเกิดตะกรัน และการสะสมของสิ่งสกปรก

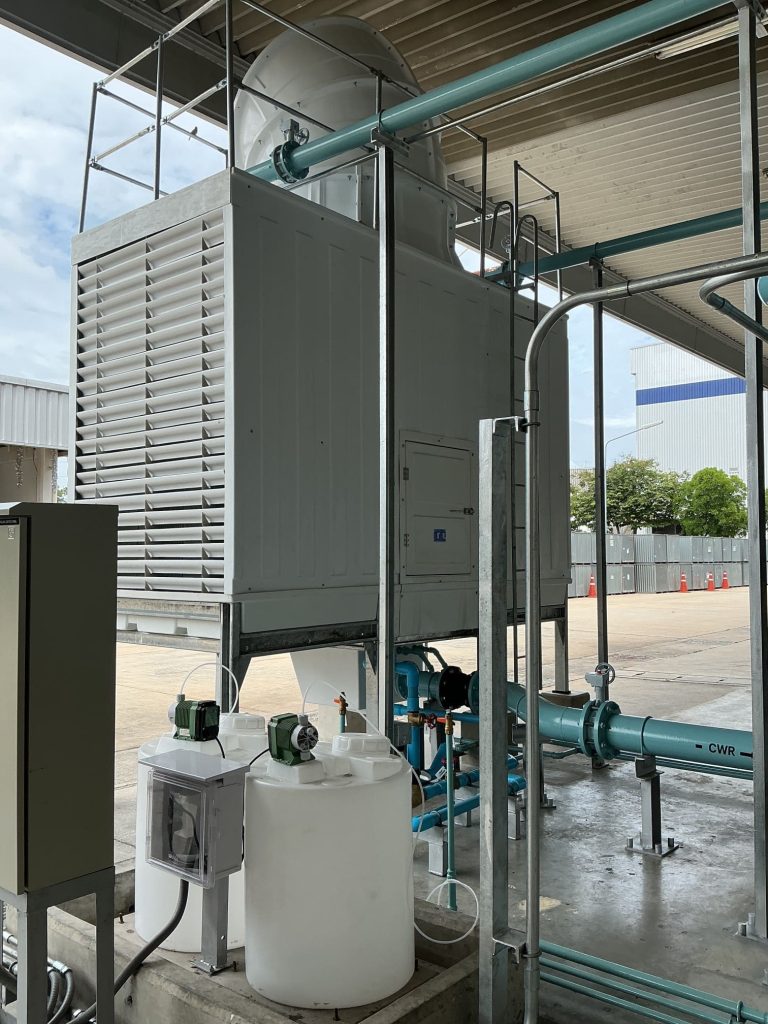

ระบบของงานนี้จึงมีการนำ Water Quality Control, Chemical Feed และ Automatic Blowdown เข้ามาทำงานร่วมกับ Cooling Tower เพื่อช่วยรักษาสภาพของน้ำให้เหมาะสมกับการใช้งาน

อ่านต่อ → ระบบควบคุมคุณภาพน้ำ Cooling Tower: pH, Chemical Feed และ Automatic Blowdown

ปัญหาที่พบบ่อยในระบบ Cooling Tower

แม้ Cooling Tower จะถูกออกแบบให้รองรับการทำงานต่อเนื่องในโรงงานอุตสาหกรรม แต่เมื่อใช้งานเป็นระยะเวลานาน ประสิทธิภาพของระบบอาจลดลงได้จากหลายสาเหตุ ทั้งด้านคุณภาพน้ำ การสะสมของสิ่งสกปรก การไหลเวียนของน้ำ และอุปกรณ์ทางกล

สำหรับระบบที่นำ Cooling Water ไปใช้กับ เครื่องหลอม การตรวจพบความผิดปกติตั้งแต่ระยะแรกมีความสำคัญ เพราะหากระบบระบายความร้อนไม่สามารถทำงานได้ตามที่ต้องการ อาจส่งผลต่อเนื่องไปถึงกระบวนการผลิตได้

1. Fill Media เกิดตะกรันหรืออุดตัน

Fill Media เป็นพื้นที่หลักในการแลกเปลี่ยนความร้อนระหว่างน้ำกับอากาศ เมื่อใช้งานเป็นเวลานานอาจมีตะกรัน ตะกอน หรือสิ่งสกปรกสะสมอยู่ตามช่องทางเดินน้ำและอากาศ

เมื่อการอุดตันเพิ่มขึ้น พื้นที่แลกเปลี่ยนความร้อนที่ใช้งานได้จริงจะลดลง และอาจทำให้ Cooling Tower ระบายความร้อนได้ไม่เต็มประสิทธิภาพ

สัญญาณที่ควรสังเกต: น้ำกระจายไม่ทั่ว Fill, มีคราบสะสมชัดเจน หรืออุณหภูมิน้ำออกสูงกว่าปกติ

---

2. การกระจายน้ำไม่สม่ำเสมอ

Water Distribution System ต้องกระจายน้ำร้อนให้ครอบคลุมพื้นที่ Fill อย่างเหมาะสม

หากทางเดินน้ำหรือหัวกระจายน้ำบางตำแหน่งเกิดการอุดตัน น้ำอาจไหลผ่าน Fill เพียงบางส่วน ส่งผลให้พื้นที่แลกเปลี่ยนความร้อนถูกใช้งานไม่เต็มที่

จึงควรตรวจสอบรูปแบบการกระจายน้ำควบคู่ไปกับการตรวจสอบ Fill Media

---

3. Airflow ไม่เพียงพอ

Cooling Tower ต้องอาศัยทั้ง น้ำและอากาศ ในการถ่ายเทความร้อน ดังนั้นแม้ว่าระบบน้ำจะทำงานปกติ แต่หากปริมาณอากาศผ่าน Cooling Tower ไม่เพียงพอ ประสิทธิภาพก็สามารถลดลงได้

สาเหตุอาจเกี่ยวข้องกับ Fan, Motor, ระบบส่งกำลัง สิ่งกีดขวางบริเวณ Air Inlet หรือสิ่งสกปรกที่สะสมภายใน Cooling Tower

---

4. Fan หรือ Motor ทำงานผิดปกติ

Fan และ Motor เป็นอุปกรณ์ที่ทำงานต่อเนื่องและมีชิ้นส่วนหมุน จึงควรตรวจสอบเรื่องเสียง การสั่นสะเทือน อุณหภูมิ และสภาพของอุปกรณ์เป็นประจำ

ความผิดปกติเล็กน้อย เช่น การสั่นที่เพิ่มขึ้น อาจเป็นสัญญาณเริ่มต้นของปัญหาที่ควรได้รับการตรวจสอบก่อนเกิดความเสียหายรุนแรงขึ้น

---

5. คุณภาพน้ำไม่เหมาะสม

น้ำในระบบ Cooling Tower มีการหมุนเวียนและมีน้ำบางส่วนสูญเสียจากการระเหย ทำให้สารละลายและแร่ธาตุในน้ำสามารถมีความเข้มข้นเพิ่มขึ้นได้

หากไม่มีการควบคุมอย่างเหมาะสม อาจนำไปสู่ปัญหา เช่น

• Scale หรือตะกรัน
• Corrosion หรือการกัดกร่อน
• ตะกอนและสิ่งสกปรก
• การเจริญเติบโตของจุลินทรีย์และ Biofilm
• การอุดตันของทางเดินน้ำ

นี่เป็นเหตุผลว่าทำไมระบบ Cooling Tower ในโรงงานจึงมักต้องทำงานร่วมกับ ระบบควบคุมคุณภาพน้ำ ไม่ใช่ดูเฉพาะอุณหภูมิของน้ำเพียงอย่างเดียว

ผลกระทบต่อเครื่องหลอมเมื่อระบบ Cooling มีปัญหา

หัวข้อนี้ผมอยากเน้นเป็นพิเศษ เพราะเป็นจุดที่เชื่อม Cooling Tower เข้ากับปัญหาจริงของงาน

เมื่อประสิทธิภาพของ Cooling Tower ลดลง ผลกระทบไม่ได้หยุดอยู่เพียงแค่อุณหภูมิน้ำที่สูงขึ้น แต่สามารถส่งต่อไปยังระบบ Cooling Water และเครื่องจักรที่ใช้น้ำดังกล่าวได้

เราสามารถทำเป็น Flow Diagram ได้เลย:

Cooling Tower ประสิทธิภาพลดลง
↓
Cooling Water ระบายความร้อนได้ไม่ดี
↓
อุณหภูมิน้ำหมุนเวียนสูงขึ้น
↓
ประสิทธิภาพการระบายความร้อนของเครื่องหลอมลดลง
↓
เครื่องจักรทำงานภายใต้สภาวะที่ไม่เหมาะสม
↓
เพิ่มความเสี่ยงต่อการหยุดเครื่องและกระทบกระบวนการผลิต

อีกด้านหนึ่ง หากเกิดการสะสมของตะกรันหรือสิ่งสกปรกในระบบน้ำ ก็อาจทำให้การไหลเวียนและการถ่ายเทความร้อนลดลงเช่นกัน

ดังนั้นการดูแล Cooling Tower จึงไม่ใช่เพียงการดูแลอุปกรณ์หนึ่งเครื่อง แต่เป็นส่วนหนึ่งของการรักษา เสถียรภาพของกระบวนการผลิตทั้งหมด

การตรวจสอบและบำรุงรักษา Cooling Tower

Cooling Tower ที่ทำงานในโรงงานควรได้รับการตรวจสอบเป็นระยะ เพื่อให้ระบบสามารถรักษาประสิทธิภาพในการระบายความร้อนได้อย่างต่อเนื่อง

ผมแนะนำทำเป็นตารางแบบนี้บนเว็บครับ

จุดตรวจสอบ	สิ่งที่ควรตรวจ
Fan	เสียง การสั่น การหมุน และสภาพใบพัด
Fan Motor	กระแส อุณหภูมิ เสียง และการสั่น
Fill Media	ตะกรัน ตะกอน Biofilm และการอุดตัน
Water Distribution	การกระจายน้ำและการอุดตัน
Air Inlet / Louvers	สิ่งกีดขวางและสิ่งสกปรก
Cold Water Basin	ตะกอน ระดับน้ำ และความสะอาด
Piping	การรั่วซึม สภาพวาล์ว และจุดต่อ
Water Quality	pH และค่าควบคุมอื่นตามระบบที่ออกแบบ
Structure	การแตกร้าว การกัดกร่อน และความแข็งแรง
Control System	Alarm, Protection และการทำงานของอุปกรณ์ควบคุม

Maintenance Tip:
ไม่ควรรอจน Cooling Tower ระบายความร้อนไม่ได้แล้วจึงเริ่มตรวจสอบ การติดตามอุณหภูมิน้ำ สภาพ Fill การทำงานของ Fan และคุณภาพน้ำอย่างสม่ำเสมอ จะช่วยให้พบความผิดปกติได้ก่อนที่จะกระทบกระบวนการผลิต

สัญญาณเตือนที่ไม่ควรมองข้าม

หากพบอาการต่อไปนี้ ควรตรวจสอบระบบ Cooling Tower และ Cooling Water เพิ่มเติม

• อุณหภูมิน้ำออกจาก Cooling Tower สูงกว่าปกติ
• เครื่องหลอมมีปัญหาเรื่องการระบายความร้อนบ่อยขึ้น
• น้ำไหลเวียนลดลง
• พบคราบหรือตะกรันในระบบ
• Fill Media สกปรกหรืออุดตัน
• Fan มีเสียงหรือการสั่นผิดปกติ
• Motor มีอุณหภูมิสูงผิดปกติ
• น้ำใน Basin มีตะกอนหรือสิ่งสกปรกจำนวนมาก
• ต้องเติมน้ำเข้าระบบบ่อยกว่าปกติ
• ระบบเกิด Alarm บ่อยขึ้น

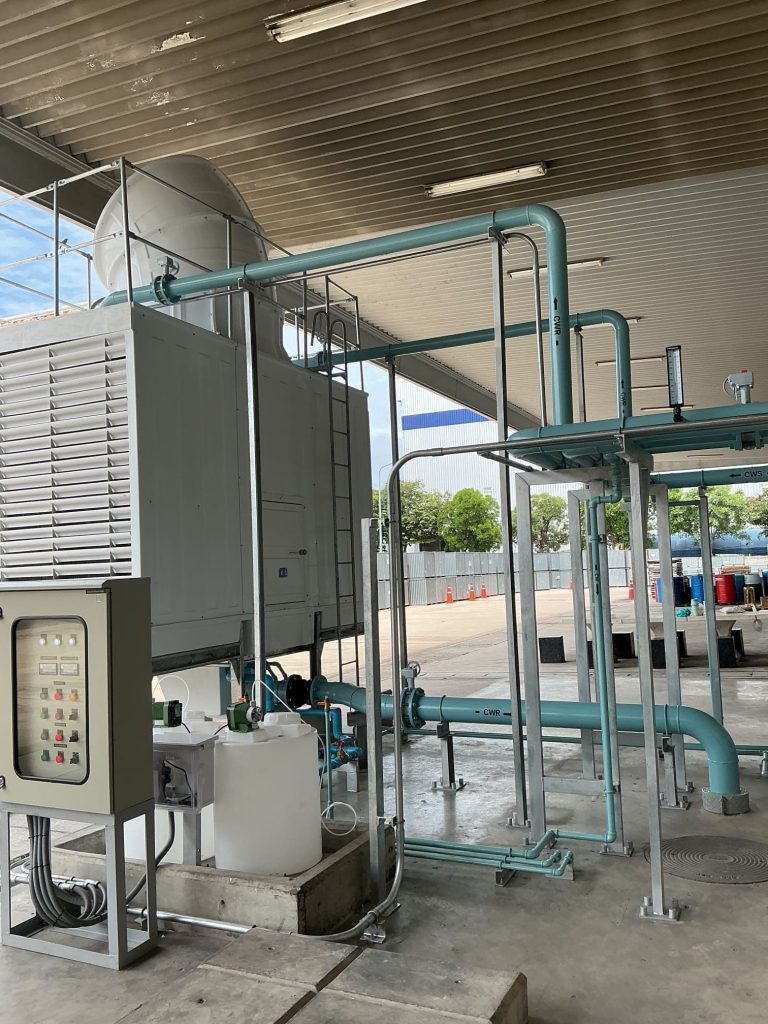

Cooling Tower เป็นเพียงส่วนหนึ่งของระบบ Cooling Water

Cooling Tower ไม่ได้ทำงานเพียงลำพัง แต่เป็นส่วนหนึ่งของระบบที่ประกอบด้วยอุปกรณ์หลายส่วน ตั้งแต่ Cooling Water Pump, ระบบท่อ, ระบบควบคุมคุณภาพน้ำ ไปจนถึง Control Panel

สำหรับกระบวนการที่มี เครื่องหลอม แต่ละระบบจำเป็นต้องทำงานสัมพันธ์กัน เพื่อให้สามารถนำความร้อนออกจากเครื่องจักรและรักษาสภาพของน้ำหมุนเวียนให้เหมาะสมกับการใช้งาน

             เครื่องหลอม
                 │
           น้ำรับความร้อน
                 ↓
           Cooling Tower
                 │
           ระบายความร้อน
                 ↓
          Cooling Water
                 │
                 ↓
         Cooling Water Pump
                 │
                 └────────→ กลับสู่เครื่องหลอม

บทความที่เกี่ยวข้อง: ทำความรู้จัก Cooling Control Panel ระบบควบคุม Cooling Fan, Chemical Feed และ Blowdownพร้อมหลักการทำงาน Auto, Manual และ Interlock

Project Gallery – Cooling Tower 125RT Crossflow

Cooling Tower Overview

ภาพรวมของ Cooling Tower 125RT แบบ Crossflow แสดงลักษณะโครงสร้างและตำแหน่งติดตั้งของตัวเครื่อง

Internal Components

ภาพภายใน Cooling Tower แสดงพื้นที่สำหรับการไหลของอากาศและส่วนประกอบภายในระบบ

Axial Fan Inspection

ภาพชุด Axial Fan บริเวณด้านบนของ Cooling Tower ซึ่งทำหน้าที่สร้างการไหลของอากาศสำหรับกระบวนการแลกเปลี่ยนความร้อน

FAQ – คำถามที่พบบ่อยเกี่ยวกับ Cooling Tower

Cooling Tower 125RT หมายถึงอะไร?

125RT เป็นค่าระบุ Capacity ของ Cooling Tower โดย RT ย่อมาจาก Refrigeration Ton การเลือกใช้งานจริงต้องพิจารณาร่วมกับ Heat Load, Water Flow, อุณหภูมิน้ำเข้า-ออก และสภาวะอากาศที่ใช้ในการออกแบบ

Crossflow Cooling Tower ต่างจาก Counterflow อย่างไร?

Crossflow มีทิศทางการไหลของอากาศตัดกับทิศทางของน้ำ โดยอากาศเข้าจากด้านข้างและน้ำไหลจากบนลงล่าง ส่วน Counterflow อากาศจะไหลสวนทางกับน้ำ

Cooling Tower ทำให้น้ำเย็นได้อย่างไร?

Cooling Tower ใช้การแลกเปลี่ยนความร้อนระหว่างน้ำกับอากาศร่วมกับหลักการ Evaporative Cooling โดยน้ำบางส่วนระเหยและพาความร้อนออกจากน้ำส่วนที่เหลือ

ทำไม Fill Media จึงสำคัญ?

Fill Media ช่วยเพิ่มพื้นที่และระยะเวลาสัมผัสระหว่างน้ำกับอากาศ ทำให้การแลกเปลี่ยนความร้อนเกิดขึ้นได้อย่างมีประสิทธิภาพ หาก Fill อุดตันหรือมีตะกรันมาก ประสิทธิภาพของ Cooling Tower อาจลดลง

Cooling Tower ต้องควบคุมคุณภาพน้ำหรือไม่?

ต้องควบคุม เนื่องจากน้ำมีการหมุนเวียนและระเหยอย่างต่อเนื่อง หากคุณภาพน้ำไม่เหมาะสมอาจเกิดตะกรัน การกัดกร่อน ตะกอน หรือ Biofilm ซึ่งส่งผลต่อประสิทธิภาพและอายุการใช้งานของระบบ

Cooling Tower ใช้กับเครื่องหลอมได้หรือไม่?

สามารถใช้เป็นส่วนหนึ่งของระบบ Cooling Water สำหรับกระบวนการที่ต้องระบายความร้อนจากเครื่องจักรได้ โดยต้องเลือก Capacity และออกแบบระบบให้เหมาะสมกับ Heat Load และเงื่อนไขของเครื่องจักรนั้น ๆ

บทสรุป

Cooling Tower 125RT แบบ Crossflow เป็นส่วนสำคัญของระบบ Cooling Water ที่ช่วยนำความร้อนออกจากน้ำก่อนหมุนเวียนกลับไปใช้งานกับเครื่องจักร โดยอาศัยการทำงานร่วมกันของ Water Distribution, Fill Media, Airflow, Axial Fan และ Cold Water Basin

สำหรับกระบวนการที่ใช้เครื่องหลอม การรักษาประสิทธิภาพของระบบ Cooling มีความสำคัญอย่างมาก เพราะความผิดปกติของการระบายความร้อนหรือปัญหาที่เกิดขึ้นในระบบน้ำสามารถส่งผลต่อประสิทธิภาพและความต่อเนื่องของกระบวนการผลิตได้

ทำไมต้องเลือก Taradinverter

Taradinverter ให้บริการด้าน ระบบไฟฟ้า ระบบควบคุมอัตโนมัติ (Automation) และงานวิศวกรรมสำหรับโรงงานอุตสาหกรรม ด้วยประสบการณ์ในการออกแบบ ติดตั้ง ปรับปรุง และบำรุงรักษาระบบไฟฟ้าและระบบควบคุม ทีมวิศวกรของเราพร้อมให้คำปรึกษาและนำเสนอแนวทางแก้ไขที่เหมาะสมกับลักษณะการใช้งานของแต่ละโรงงาน โดยยึดหลัก คุณภาพ ความปลอดภัย และมาตรฐานทางวิศวกรรม ในทุกขั้นตอนของการดำเนินงาน

ไม่ว่าจะเป็นงาน Control Panel, Inverter (VFD), PLC Control System, Motor Control, Commissioning, Preventive Maintenance หรือโครงการด้านระบบ Cooling Water ทีมงาน Taradinverter พร้อมเป็นพันธมิตรที่ช่วยยกระดับประสิทธิภาพและความน่าเชื่อถือของระบบในโรงงานของคุณ

หากต้องการ ตู้ควบคุมไฟฟ้าที่ออกแบบตรงการใช้งานจริง ใช้อุปกรณ์แท้ และประกอบอย่างมืออาชีพ
ติดต่อทีมงาน Taradinverter ได้เลยค่ะ📞 โทร: 095-763-1816 (Weerut)
📧 อีเมล: WKBEng03@hotmail.com
🌐 เว็บไซต์: www.taradinverter.com
📍 ส่งงานตรงเวลา มั่นใจคุณภาพทุกใบ
