Cooling Control Panel พร้อมระบบควบคุมคุณภาพน้ำสำหรับ Cooling Tower (Chemical Feed & Blowdown)
ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์
ระบบ Cooling Tower เป็นหัวใจสำคัญของโรงงานอุตสาหกรรมหลายประเภท ไม่ว่าจะเป็นอุตสาหกรรมยานยนต์ อาหาร เครื่องดื่ม พลาสติก หรือโรงงานผลิตชิ้นส่วนอุตสาหกรรม โดยมีหน้าที่ระบายความร้อนออกจากระบบผลิต เพื่อรักษาอุณหภูมิของเครื่องจักรให้อยู่ในช่วงที่เหมาะสม ลดความเสี่ยงต่อการหยุดการผลิต และยืดอายุการใช้งานของอุปกรณ์
เพื่อให้ระบบ Cooling Tower ทำงานได้อย่างมีประสิทธิภาพ นอกจากการควบคุมการทำงานของพัดลมแล้ว ยังจำเป็นต้องควบคุม คุณภาพน้ำหมุนเวียน ผ่านระบบ Chemical Feed และ Blowdown เพื่อป้องกันการเกิดตะกรัน การกัดกร่อน และการสะสมของสิ่งสกปรกภายในระบบ
Taradinverter ได้รับความไว้วางใจจาก บริษัท เอ็ฟ.ซี.ซี. (ไทยแลนด์) จำกัด ให้ดำเนินการ ออกแบบ ผลิต ประกอบ ทดสอบ ติดตั้ง และส่งมอบ Cooling Control Panel สำหรับระบบ Cooling Tower โดยตู้ควบคุมชุดนี้ได้รับการออกแบบให้รองรับการควบคุม Cooling Fan, Chemical Feed และ Blowdown ภายในตู้เดียว พร้อมผ่านการตรวจสอบคุณภาพและทดสอบการทำงาน (Factory Acceptance Test : FAT) ก่อนส่งมอบ เพื่อให้มั่นใจว่าระบบสามารถทำงานได้อย่างถูกต้องและพร้อมใช้งานจริง
Project Overview
| รายการ | รายละเอียด |
| Project Name | Cooling Control Panel for Cooling Tower |
| Project Type | Design, Fabrication, Installation & Factory Acceptance Test (FAT) |
| Panel Type | Cooling Control Panel |
| Control System | Cooling Fan, Chemical Feed & Blowdown Control |
| Application | Cooling Tower Water Treatment System |
| Cooling Fan | 1 Motor |
| Chemical Feed | 1 Chemical Feed Pump |
| Blowdown | 1 Blowdown Solenoid Valve |
| Operating Mode | Auto / Off / Manual |
| Auto Control | Chemical Feed ควบคุมด้วย pH Controller และ Blowdown ควบคุมด้วย Conductivity Controller |
| Manual Control | Cooling Fan ควบคุมด้วยปุ่ม Start/Stop ส่วน Chemical Feed และ Blowdown สามารถสั่งทำงานได้ทันทีเมื่อเลือกโหมด Manual |
| Protection System | MCCB, MCB, Magnetic Contactor, Overload Relay และ 24VDC Switching Power Supply |
| Interlock Function | ระบบ Chemical Feed และ Blowdown ไม่สามารถทำงานพร้อมกันได้ เพื่อความถูกต้องของกระบวนการควบคุมคุณภาพน้ำ |
| Scope of Work | ออกแบบวงจรไฟฟ้า ผลิตตู้ ประกอบ เดินสายไฟ ทดสอบระบบ (Factory Acceptance Test) ติดตั้ง และส่งมอบ |
| Project Status | Completed |
ความต้องการของลูกค้า (Customer Requirements)
บริษัท เอ็ฟ.ซี.ซี. (ไทยแลนด์) จำกัด มีความต้องการติดตั้ง Cooling Control Panel สำหรับควบคุมการทำงานของระบบ Cooling Tower โดยให้สามารถควบคุม Cooling Fan, Chemical Feed Pump และ Blowdown Valve ได้จากตู้ควบคุมเดียว เพื่อเพิ่มความสะดวกในการใช้งาน การตรวจสอบ และการบำรุงรักษาระบบ
นอกจากนี้ ลูกค้ายังต้องการให้ระบบรองรับการทำงานทั้ง Automatic Mode และ Manual Mode โดยในโหมดอัตโนมัติ ระบบ Chemical Feed จะรับคำสั่งจาก pH Controller และระบบ Blowdown จะรับคำสั่งจาก Conductivity Controller เพื่อควบคุมคุณภาพน้ำให้เป็นไปตามค่าที่กำหนด ส่วนในโหมด Manual ผู้ปฏิบัติงานสามารถสั่งงานอุปกรณ์แต่ละระบบได้โดยตรงสำหรับการทดสอบและงานบำรุงรักษา
อีกหนึ่งความต้องการสำคัญของโครงการคือ ตู้ควบคุมต้องได้รับการออกแบบและประกอบตามมาตรฐานงานอุตสาหกรรม มีการจัดวางอุปกรณ์และเดินสายไฟอย่างเป็นระเบียบ พร้อมผ่านการตรวจสอบและทดสอบการทำงาน (Factory Acceptance Test : FAT) ก่อนส่งมอบ เพื่อสร้างความมั่นใจว่าระบบสามารถติดตั้งและใช้งานได้อย่างถูกต้องและมีความน่าเชื่อถือ

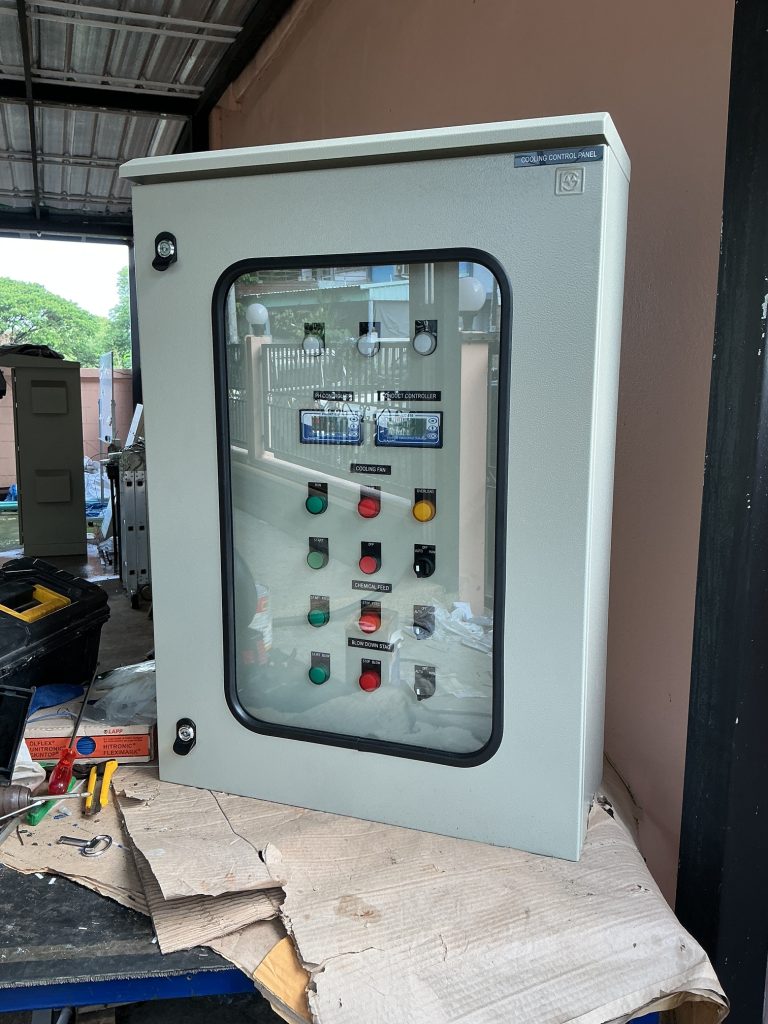

Taradinverter Solution
เพื่อตอบสนองความต้องการของลูกค้า Taradinverter ได้ดำเนินการ ออกแบบ ผลิต ประกอบ ติดตั้ง และทดสอบ Cooling Control Panel สำหรับระบบ Cooling Tower โดยออกแบบให้สามารถควบคุมการทำงานของ Cooling Fan, Chemical Feed Pump และ Blowdown Valve ได้ภายในตู้เดียว พร้อมรองรับการทำงานทั้ง Auto และ Manual เพื่อให้เหมาะกับการใช้งานจริงและการบำรุงรักษาในอนาคต
สำหรับระบบ Chemical Feed ได้ออกแบบให้ทำงานอัตโนมัติผ่าน pH Controller ซึ่งสามารถส่งสัญญาณ Relay Output เพื่อสั่งปั๊มเติมสารเคมีตามค่าที่กำหนด ส่วนระบบ Blowdown ใช้ Conductivity Controller ในการตรวจวัดค่าการนำไฟฟ้าของน้ำและสั่งเปิดวาล์วระบายน้ำอัตโนมัติเมื่อค่าที่วัดได้สูงกว่าค่าที่ตั้งไว้ นอกจากนี้ยังสามารถเลือกโหมด Manual เพื่อทดสอบหรือควบคุมอุปกรณ์ได้โดยตรงจากหน้าตู้

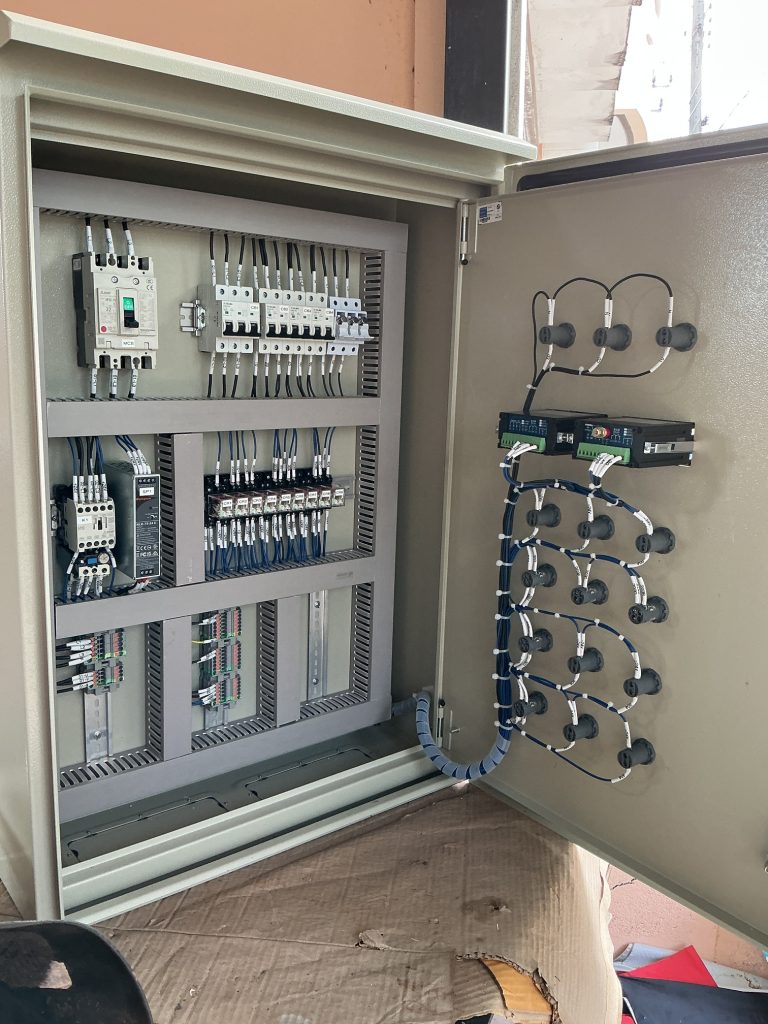

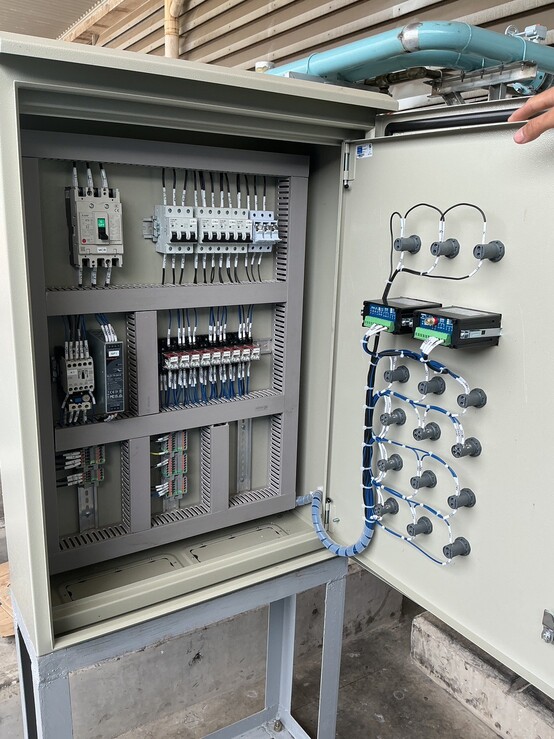

ภายในตู้ควบคุมมีการจัดวางอุปกรณ์อย่างเป็นระเบียบ พร้อมเดินสายไฟด้วย Wire Marker และแบ่งวงจรกำลังกับวงจรควบคุมอย่างชัดเจน เพื่อให้ง่ายต่อการตรวจสอบ การบำรุงรักษา และการขยายระบบในอนาคต อีกทั้งตู้ยังผ่านการตรวจสอบคุณภาพและ Factory Acceptance Test (FAT) ก่อนส่งมอบ เพื่อยืนยันว่าทุกระบบสามารถทำงานได้ถูกต้องตาม
Scope of Work
สำหรับโครงการนี้ Taradinverter รับผิดชอบงานในรูปแบบ Turnkey Solution ตั้งแต่การออกแบบระบบควบคุม การผลิตและประกอบตู้ไฟฟ้า การติดตั้งอุปกรณ์ การเดินสายไฟ การทดสอบการทำงาน (Factory Acceptance Test : FAT) ไปจนถึงการติดตั้งและส่งมอบหน้างาน เพื่อให้ระบบ Cooling Tower สามารถควบคุมการทำงานของ Cooling Fan, Chemical Feed Pump และ Blowdown Valve ได้อย่างถูกต้อง ปลอดภัย และพร้อมใช้งานจริง
การดำเนินงานครอบคลุมทุกขั้นตอน ดังนี้
- ออกแบบวงจรไฟฟ้าและวงจรควบคุม (Electrical & Control Circuit Design)
- ผลิตและประกอบ Cooling Control Panel ตามแบบที่กำหนด
- ติดตั้งอุปกรณ์ไฟฟ้าและอุปกรณ์ควบคุมภายในตู้
- เดินสายไฟ พร้อมติดตั้ง Wire Marker และจัดระเบียบสายไฟตามมาตรฐาน
- ติดตั้งอุปกรณ์ควบคุมบนหน้าตู้ เช่น Push Button, Selector Switch, Pilot Lamp และ Controller
- ตั้งค่าการทำงานของ pH Controller และ Conductivity Controller เพื่อรองรับการทำงานในโหมดอัตโนมัติ
- ตรวจสอบความถูกต้องของการเดินสายและอุปกรณ์ทุกจุดก่อนจ่ายไฟ
- ทดสอบการทำงานของระบบ (Factory Acceptance Test : FAT) ก่อนส่งมอบ

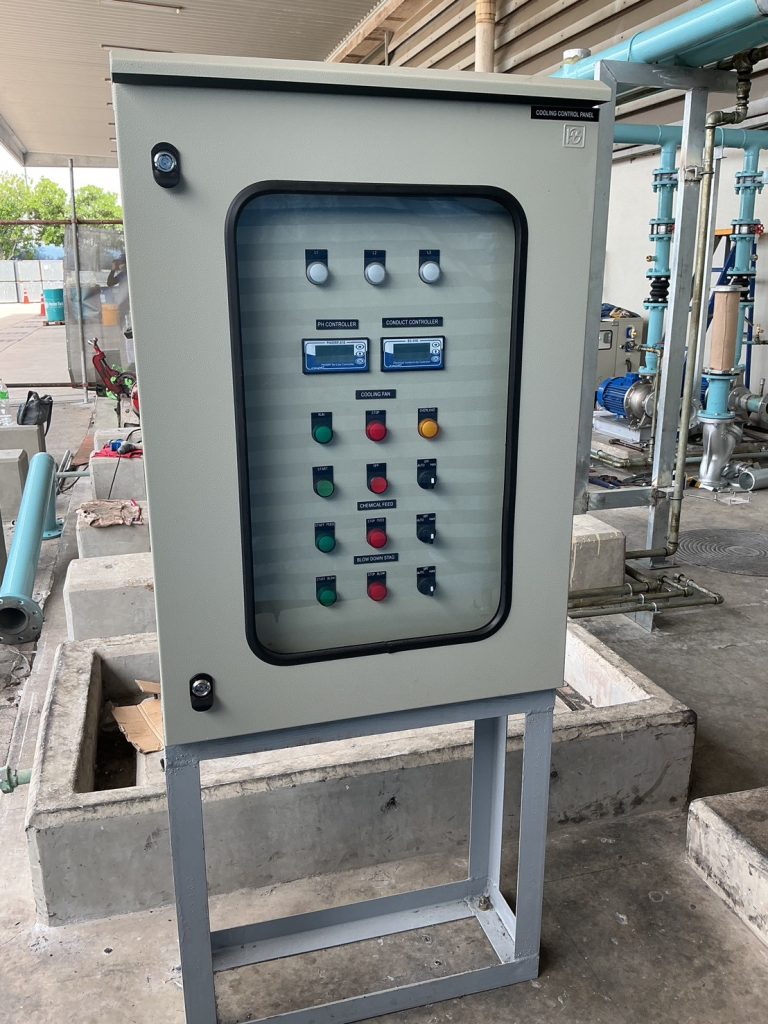

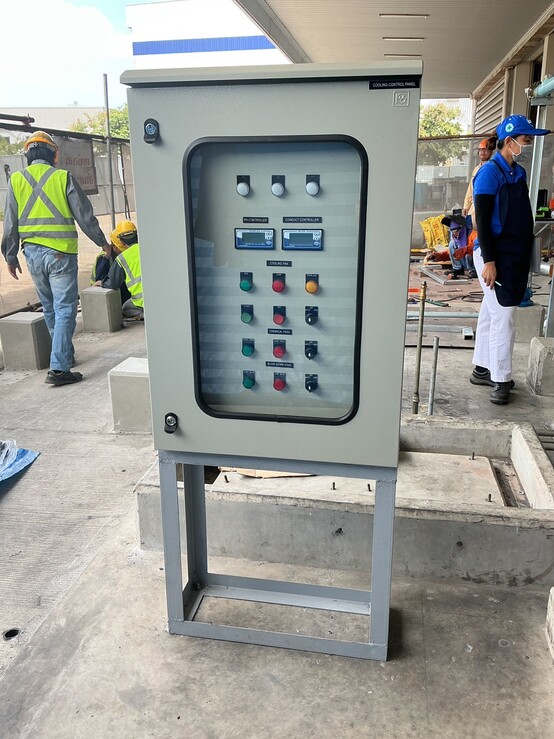

- ขนส่ง ติดตั้ง และส่งมอบตู้ควบคุม ณ โรงงานของลูกค้า
- ตรวจสอบความพร้อมของระบบก่อนเริ่มใช้งานจริง

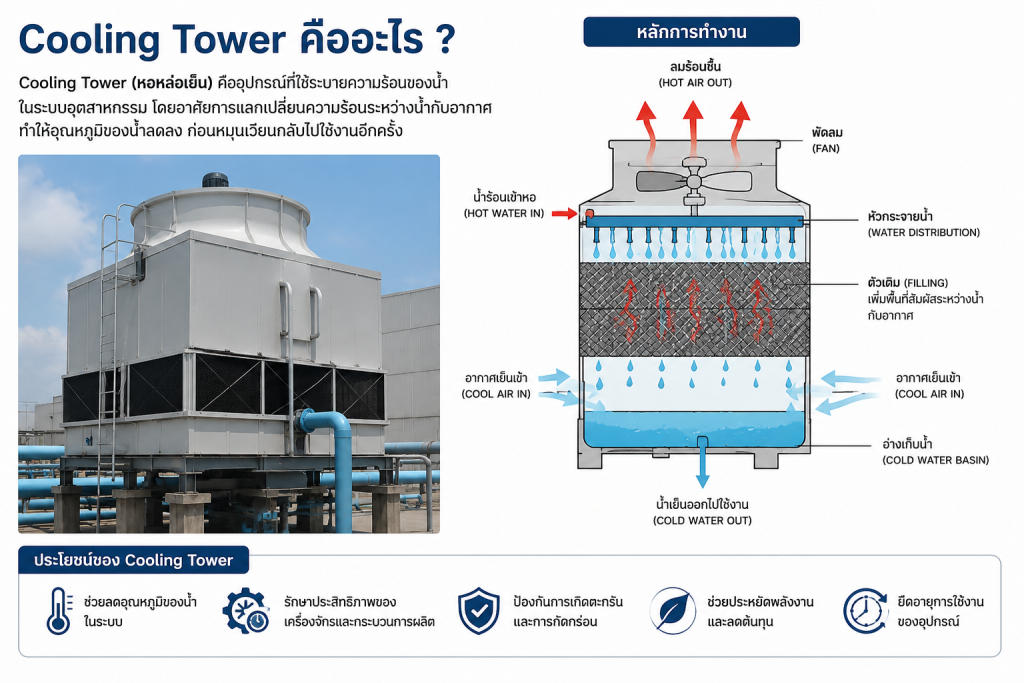

Cooling Tower คืออะไร?
Cooling Tower (หอหล่อเย็น) คืออุปกรณ์ที่ใช้ระบายความร้อนของน้ำในระบบอุตสาหกรรม โดยอาศัยการแลกเปลี่ยนความร้อนระหว่างน้ำกับอากาศ ทำให้อุณหภูมิของน้ำลดลงก่อนหมุนเวียนกลับไปใช้งานอีกครั้ง ช่วยรักษาประสิทธิภาพของเครื่องจักรและกระบวนการผลิต พร้อมลดการใช้พลังงานของระบบทำความเย็น
ระบบ Cooling Tower ถูกนำมาใช้อย่างแพร่หลายในโรงงานอุตสาหกรรม อาคารขนาดใหญ่ และระบบปรับอากาศ (HVAC) โดยทำงานร่วมกับอุปกรณ์สำคัญ เช่น Cooling Fan, Water Pump, Heat Exchanger และระบบ Water Treatment เพื่อรักษาคุณภาพน้ำและป้องกันการเกิดตะกรัน สนิม และการกัดกร่อนภายในระบบ
ในโครงการนี้ Taradinverter ได้ออกแบบและผลิต Cooling Control Panel เพื่อควบคุมการทำงานของ Cooling Fan, Chemical Feed Pump และ Blowdown Valve ให้สามารถทำงานร่วมกันได้อย่างมีประสิทธิภาพ พร้อมรองรับการทำงานทั้ง Auto และ Manual เพื่อให้การควบคุมคุณภาพน้ำและการระบายความร้อนของระบบ Cooling Tower เป็นไปอย่างต่อเนื่องและมีเสถียรภาพ

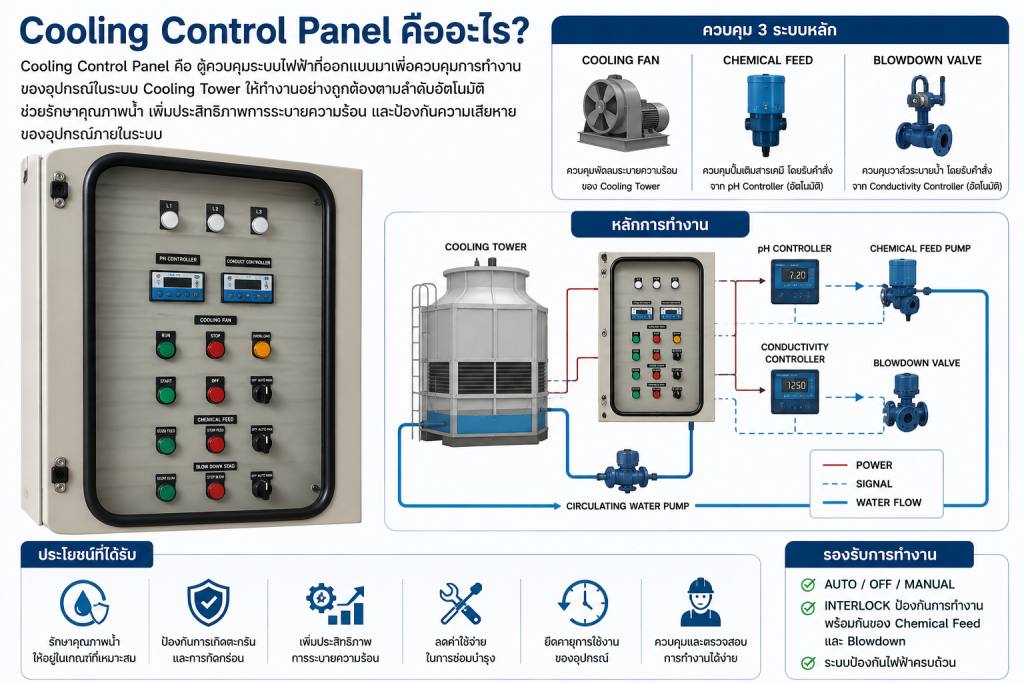

Cooling Control Panel คืออะไร?
Cooling Control Panel คือ ตู้ควบคุมระบบไฟฟ้าที่ออกแบบมาเพื่อควบคุมและป้องกันการทำงานของอุปกรณ์ภายในระบบ Cooling Tower โดยทำหน้าที่สั่งงานอุปกรณ์ต่าง ๆ ให้ทำงานอย่างถูกต้องตามลำดับ พร้อมทั้งเพิ่มความปลอดภัย ความสะดวกในการควบคุม และความน่าเชื่อถือของระบบโดยรวม
ภายในตู้ควบคุมจะติดตั้งอุปกรณ์ไฟฟ้าและอุปกรณ์ควบคุม เช่น MCCB, MCB, Magnetic Contactor, Overload Relay, Power Supply, Relay และ Controller เพื่อใช้ในการจ่ายไฟ ป้องกันความเสียหายของอุปกรณ์ และควบคุมการทำงานของโหลดแต่ละชุดตามเงื่อนไขที่กำหนด
สำหรับโครงการนี้ Cooling Control Panel ได้รับการออกแบบให้ควบคุมอุปกรณ์หลัก 3 ส่วน ได้แก่
- Cooling Fan – ควบคุมการทำงานของพัดลมระบายความร้อน
- Chemical Feed Pump – เติมสารเคมีเพื่อปรับสมดุลและรักษาคุณภาพน้ำ โดยรับคำสั่งอัตโนมัติจาก pH Controller
- Blowdown Valve – ระบายน้ำที่มีค่าการนำไฟฟ้าสูงออกจากระบบ โดยรับคำสั่งอัตโนมัติจาก Conductivity Controller
นอกจากนี้ ตู้ยังรองรับการทำงานทั้ง Auto และ Manual เพื่อให้ผู้ปฏิบัติงานสามารถเลือกโหมดการควบคุมให้เหมาะสมกับการใช้งาน การตรวจสอบ และการบำรุงรักษา อีกทั้งยังมีการออกแบบ Interlock เพื่อป้องกันการทำงานซ้อนกันของระบบ Chemical Feed และ Blowdown ช่วยให้การควบคุมคุณภาพน้ำเป็นไปอย่างถูกต้องและมีประสิทธิภาพ
| หน้าที่ | รายละเอียด |
| ควบคุม Cooling Fan | สั่งงานพัดลมระบายความร้อนของ Cooling Tower |
| ควบคุม Chemical Feed | เติมสารเคมีอัตโนมัติตามค่าที่วัดจาก pH Controller |
| ควบคุม Blowdown | ระบายน้ำอัตโนมัติตามค่าที่วัดจาก Conductivity Controller |
| ป้องกันอุปกรณ์ไฟฟ้า | ป้องกันกระแสเกินและลัดวงจรด้วย MCCB, MCB และ Overload Relay |
| รองรับ Auto / Manual | เลือกโหมดการทำงานได้ตามความต้องการของผู้ใช้งาน |
| เพิ่มความสะดวกในการบำรุงรักษา | แยกวงจรและจัดระเบียบอุปกรณ์ภายในตู้ ทำให้ตรวจสอบและซ่อมบำรุงได้ง่าย |
ทำไมต้องควบคุมคุณภาพน้ำในระบบ Cooling Tower?
น้ำที่หมุนเวียนอยู่ภายในระบบ Cooling Tower จะสัมผัสกับอากาศและเกิดการระเหยอยู่ตลอดเวลา ทำให้แร่ธาตุและสิ่งสกปรกมีความเข้มข้นเพิ่มขึ้น หากไม่มีการควบคุมคุณภาพน้ำอย่างเหมาะสม อาจส่งผลให้ระบบเกิดตะกรัน การกัดกร่อน และการสะสมของจุลินทรีย์ ซึ่งล้วนเป็นสาเหตุที่ทำให้ประสิทธิภาพการระบายความร้อนลดลงและอายุการใช้งานของอุปกรณ์สั้นลง
เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ จึงต้องมีการควบคุมคุณภาพน้ำอย่างต่อเนื่อง โดยอาศัยทั้งการเติมสารเคมี (Chemical Feed) และการระบายน้ำบางส่วนออกจากระบบ (Blowdown) เพื่อรักษาคุณภาพน้ำให้อยู่ในเกณฑ์ที่เหมาะสม
ประโยชน์ของการควบคุมคุณภาพน้ำ
- ป้องกันการเกิดตะกรัน (Scale) บนท่อและ Heat Exchanger ซึ่งช่วยให้การแลกเปลี่ยนความร้อนมีประสิทธิภาพ
- ลดการกัดกร่อน (Corrosion) ของท่อ ปั๊ม วาล์ว และอุปกรณ์โลหะภายในระบบ
- ควบคุมการเจริญเติบโตของตะไคร่น้ำและจุลินทรีย์ (Biofouling) ที่อาจอุดตันระบบและส่งผลต่อคุณภาพน้ำ
- รักษาประสิทธิภาพการระบายความร้อนของ Cooling Tower ให้ทำงานได้เต็มประสิทธิภาพ
- ลดค่าใช้จ่ายในการซ่อมบำรุงและยืดอายุการใช้งานของอุปกรณ์ ทำให้ระบบมีความน่าเชื่อถือในระยะยาว
ระบบนี้ควบคุมคุณภาพน้ำอย่างไร?
ในโครงการนี้ Cooling Control Panel ถูกออกแบบให้ทำงานร่วมกับอุปกรณ์ตรวจวัดคุณภาพน้ำ โดยแบ่งการควบคุมออกเป็น 2 ส่วนหลัก ได้แก่
- Chemical Feed – รับคำสั่งจาก pH Controller เพื่อเติมสารเคมีและรักษาค่าความเป็นกรด-ด่าง (pH) ของน้ำให้อยู่ในช่วงที่เหมาะสม
- Blowdown – รับคำสั่งจาก Conductivity Controller เพื่อเปิดวาล์วระบายน้ำเมื่อค่าการนำไฟฟ้า (Conductivity) สูงกว่าค่าที่กำหนด ช่วยลดการสะสมของแร่ธาตุและของแข็งละลายในน้ำ
การทำงานร่วมกันของทั้งสองระบบช่วยรักษาสมดุลของคุณภาพน้ำ ทำให้ Cooling Tower สามารถทำงานได้อย่างมีประสิทธิภาพ ลดความเสี่ยงต่อความเสียหายของอุปกรณ์ และช่วยยืดอายุการใช้งานของระบบโดยรวม
Specification
| รายการ | รายละเอียด |
| Panel Name | Cooling Control Panel |
| Application | Cooling Tower Water Treatment System |
| Control Function | Cooling Fan, Chemical Feed Pump และ Blowdown Valve |
| Operating Mode | Auto / Off / Manual |
| Cooling Fan Control | Manual Start/Stop ผ่าน Push Button |
| Chemical Feed Control | Auto ผ่าน pH Controller และ Manual จาก Selector Switch |
| Blowdown Control | Auto ผ่าน Conductivity Controller และ Manual จาก Selector Switch |
| Interlock Function | Chemical Feed และ Blowdown ไม่สามารถทำงานพร้อมกันได้ |
| Controller | pH Controller และ Conductivity Controller (Relay Output) |
| Main Protection | MCCB, MCB และ Thermal Overload Relay |
| Motor Control | Magnetic Contactor |
| Control Power | Switching Power Supply 24VDC |
| Control Devices | Push Button, Selector Switch และ Pilot Lamp |
| Internal Wiring | เดินสายพร้อม Wire Marker และจัดระเบียบด้วย Wire Duct |
| Panel Testing | Factory Acceptance Test (FAT) ก่อนส่งมอบ |
| Installation | พร้อมติดตั้งและทดสอบการทำงาน ณ โรงงานลูกค้า |

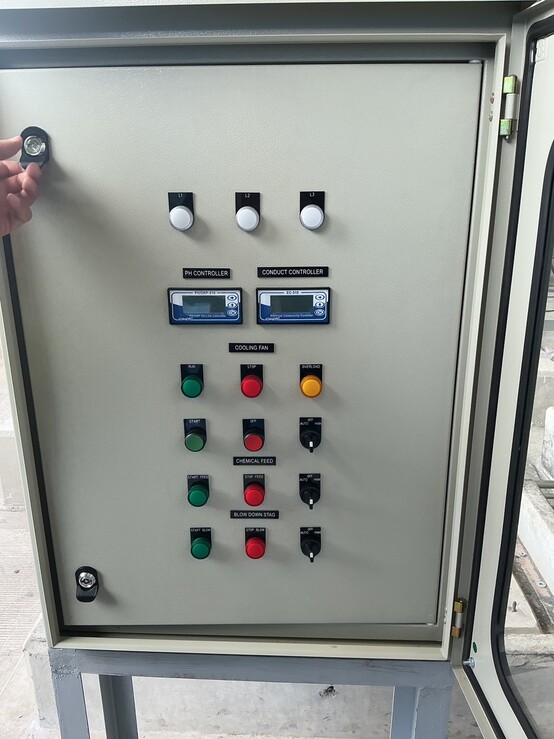

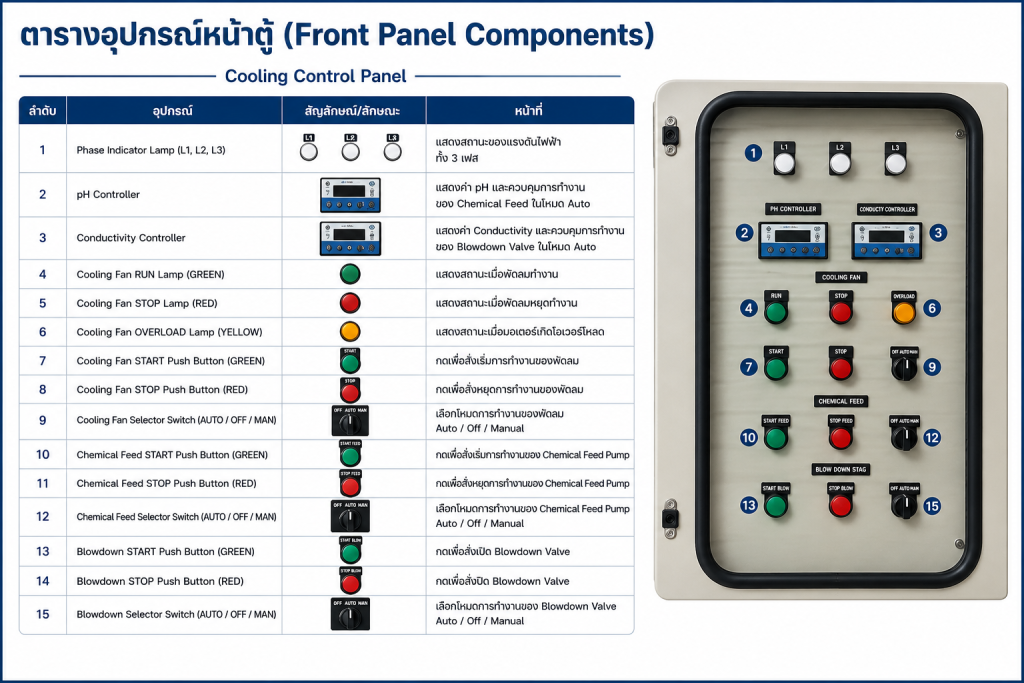

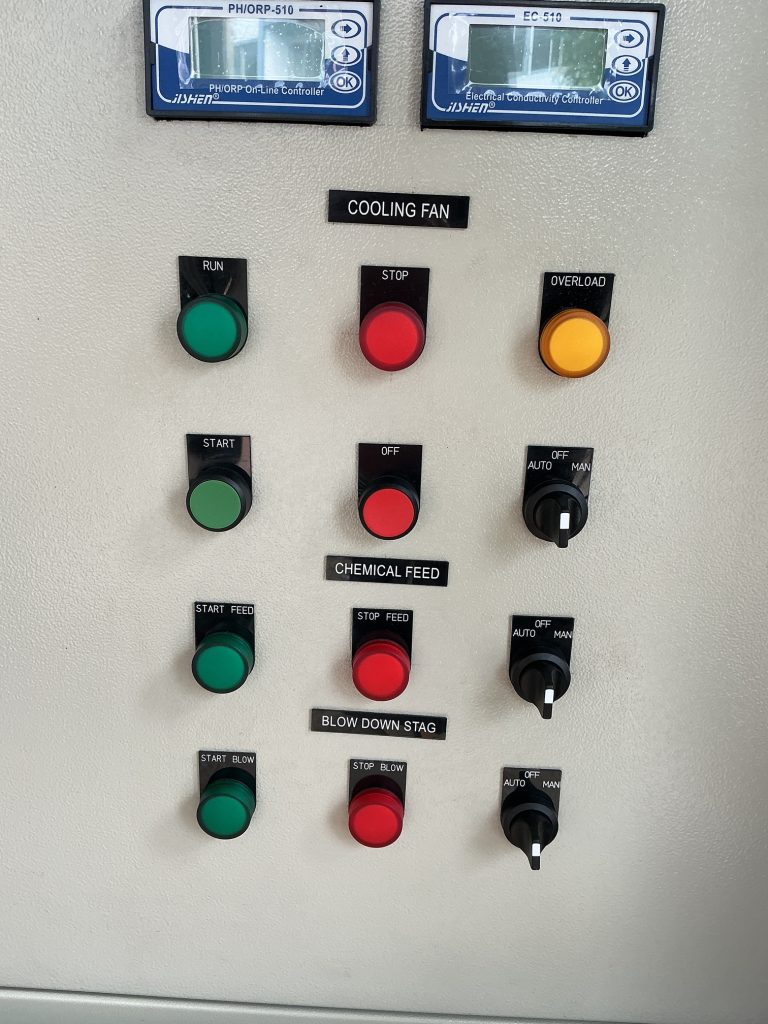

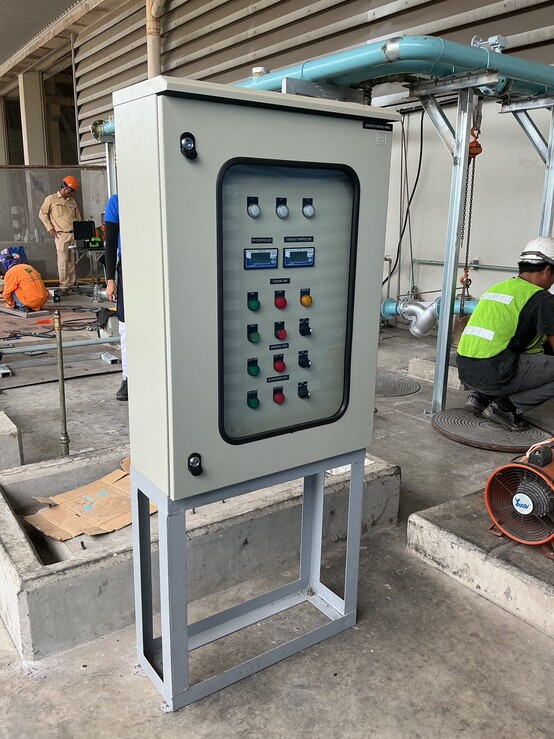

ตารางอุปกรณ์หน้าตู้ (Front Panel Components)
| อุปกรณ์ | จำนวน | หน้าที่ |
| Phase Indicator Lamp (L1, L2, L3) | 3 | แสดงสถานะแรงดันไฟฟ้าแต่ละเฟส เพื่อให้ทราบว่าระบบไฟฟ้าพร้อมใช้งาน |

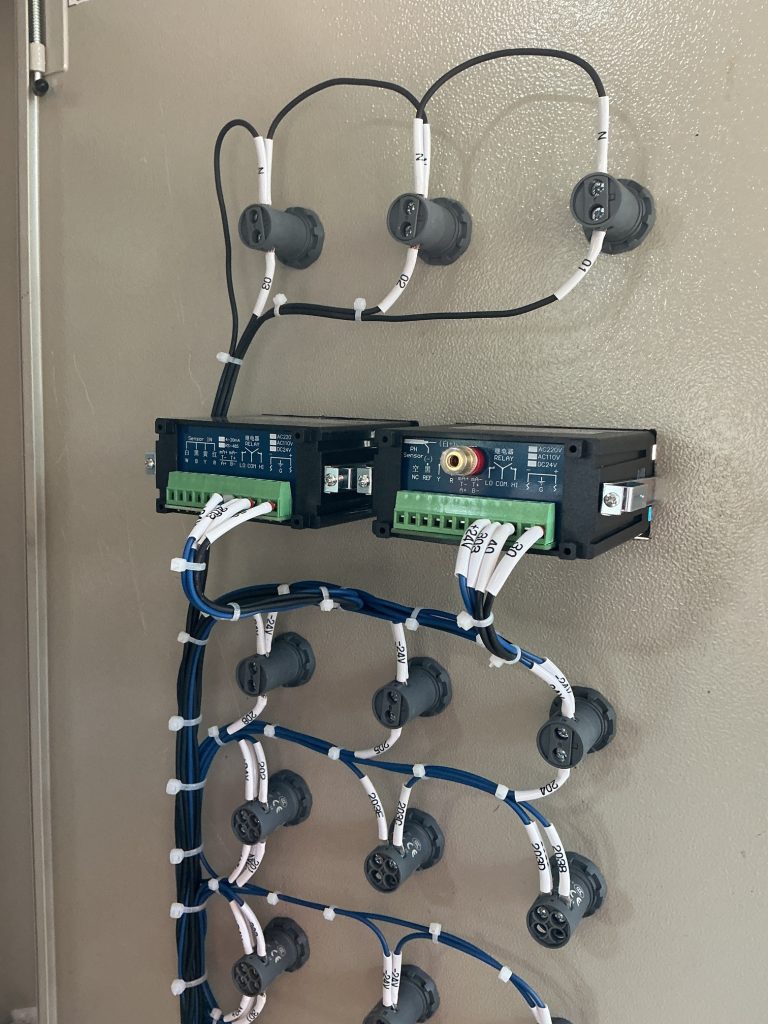

| pH Controller | 1 | ตรวจวัดและแสดงค่าความเป็นกรด-ด่าง (pH) พร้อมส่งสัญญาณ Relay เพื่อควบคุม Chemical Feed ในโหมด Auto |
| Conductivity Controller | 1 | ตรวจวัดค่าการนำไฟฟ้า (Conductivity) และส่งสัญญาณ Relay เพื่อควบคุมระบบ Blowdown ในโหมด Auto |
| Cooling Fan RUN Pilot Lamp (สีเขียว) | 1 | แสดงสถานะว่า Cooling Fan กำลังทำงาน |
| Cooling Fan STOP Pilot Lamp (สีแดง) | 1 | แสดงสถานะหยุดการทำงานของ Cooling Fan |
| Cooling Fan OVERLOAD Pilot Lamp (สีเหลือง) | 1 | แสดงสถานะเมื่อมอเตอร์ Cooling Fan เกิด Overload |
| Cooling Fan START Push Button | 1 | สั่งเริ่มการทำงานของ Cooling Fan |
| Cooling Fan STOP Push Button | 1 | สั่งหยุดการทำงานของ Cooling Fan |
| Cooling Fan Selector Switch (AUTO / OFF / MAN) | 1 | เลือกโหมดการทำงานของ Cooling Fan |
| Chemical Feed START Push Button | 1 | สั่งเริ่มการทำงานของ Chemical Feed Pump |
| Chemical Feed STOP Push Button | 1 | สั่งหยุดการทำงานของ Chemical Feed Pump |
| Chemical Feed Selector Switch (AUTO / OFF / MAN) | 1 | เลือกโหมดการทำงานของ Chemical Feed Pump |
| Blowdown START Push Button | 1 | สั่งเปิดการทำงานของระบบ Blowdown |
| Blowdown STOP Push Button | 1 | สั่งหยุดการทำงานของระบบ Blowdown |
| Blowdown Selector Switch (AUTO / OFF / MAN) | 1 | เลือกโหมดการทำงานของระบบ Blowdown |

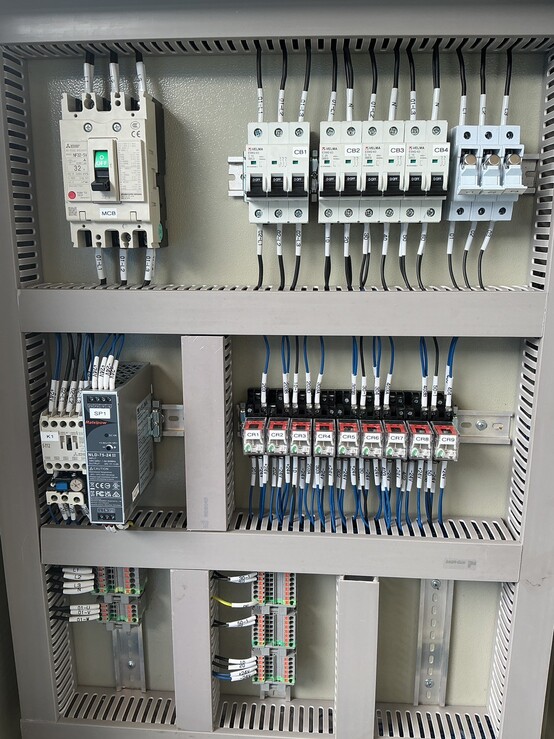

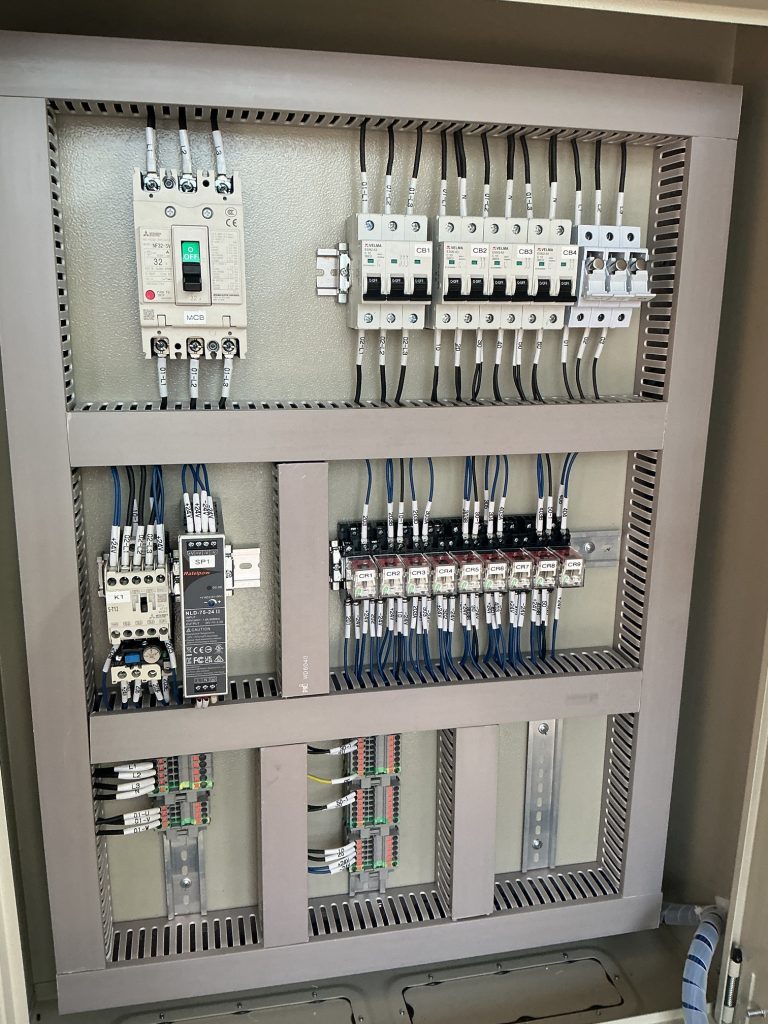

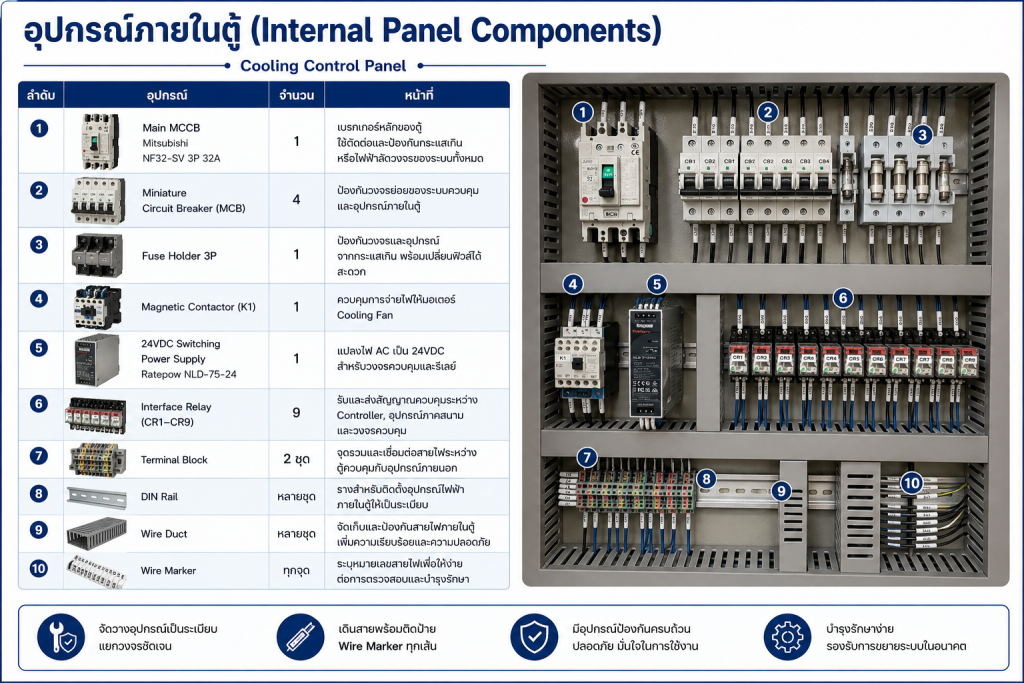

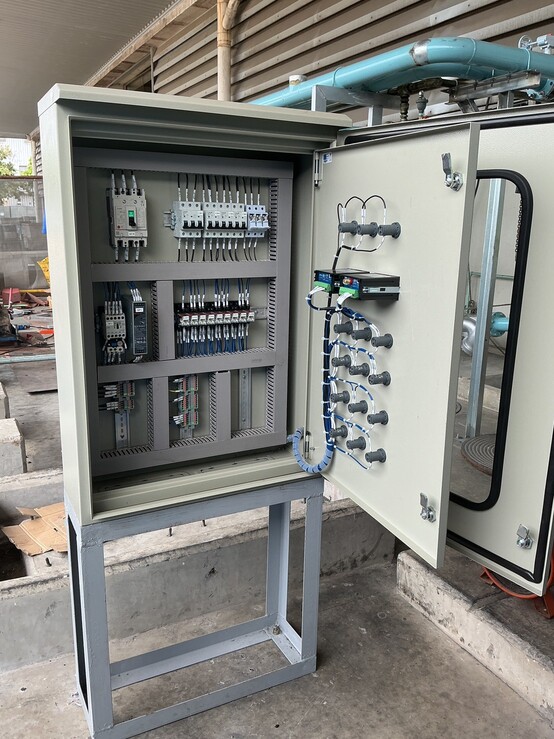

อุปกรณ์ภายในตู้ (Internal Panel Components)
| อุปกรณ์ | จำนวน | หน้าที่ |
| Main MCCB (Mitsubishi NF32-SV 3P 32A) | 1 | เบรกเกอร์หลักของตู้ ใช้ตัดต่อและป้องกันกระแสเกินหรือไฟฟ้าลัดวงจรของระบบทั้งหมด |
| Miniature Circuit Breaker (MCB) | 4 | ป้องกันวงจรย่อยของระบบควบคุมและอุปกรณ์ภายในตู้ |
| Fuse Holder 3P | 1 | ป้องกันวงจรและอุปกรณ์จากกระแสเกิน พร้อมเปลี่ยนฟิวส์ได้สะดวก |
| Magnetic Contactor (K1) | 1 | ควบคุมการจ่ายไฟให้มอเตอร์ Cooling Fan |
| 24VDC Switching Power Supply (Ratepow NLD-75-24) | 1 | แปลงไฟ AC เป็น 24VDC สำหรับวงจรควบคุมและรีเลย์ |

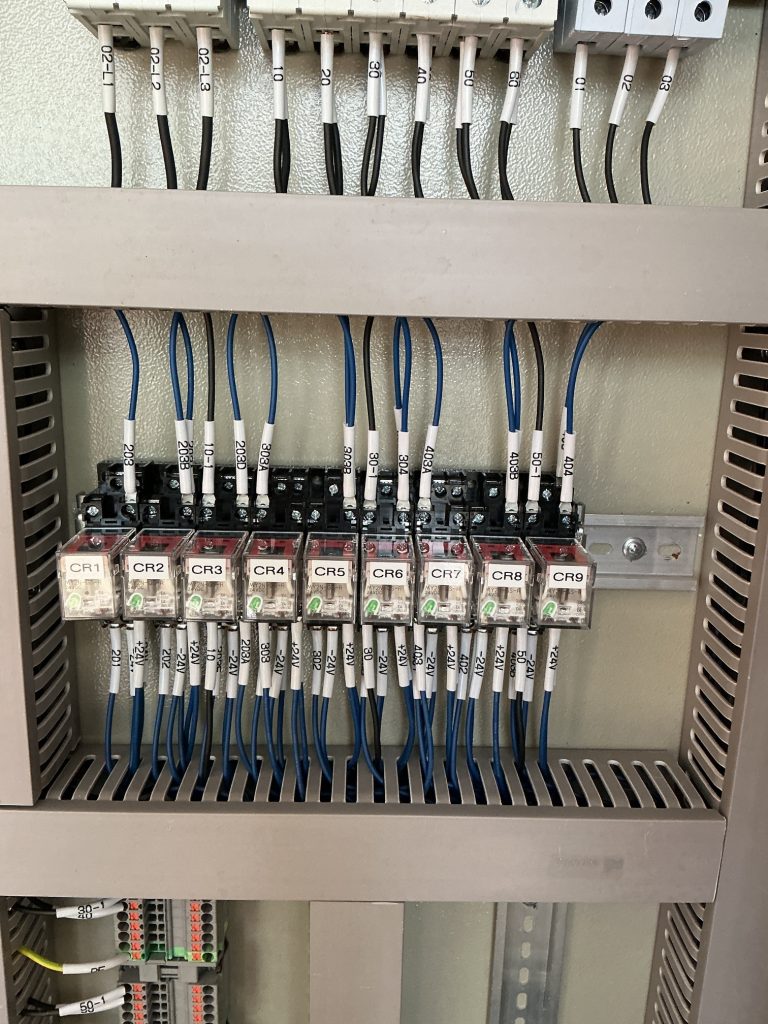

| Interface Relay (CR1–CR9) | 9 | รับและส่งสัญญาณควบคุมระหว่าง Controller อุปกรณ์ภาคสนาม และวงจรควบคุม |
| Terminal Block | 2 ชุด | จุดรวมและเชื่อมต่อสายไฟระหว่างตู้ควบคุมกับอุปกรณ์ภายนอก |
| DIN Rail | หลายชุด | รางสำหรับติดตั้งอุปกรณ์ไฟฟ้าภายในตู้ให้เป็นระเบียบ |
| Wire Duct | หลายชุด | จัดเก็บและป้องกันสายไฟภายในตู้ เพิ่มความเรียบร้อยและความปลอดภัย |
| Wire Marker | ทุกจุด | ระบุหมายเลขสายไฟเพื่อให้ง่ายต่อการตรวจสอบและบำรุงรักษา |

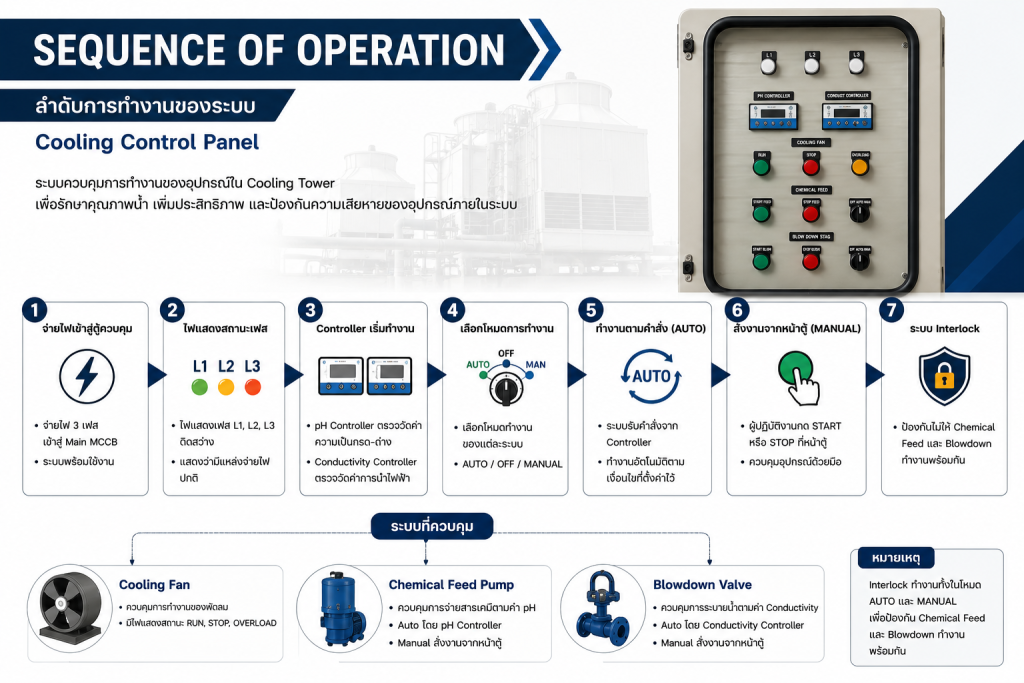

Sequence of Operation
Cooling Control Panel ชุดนี้ควบคุมอุปกรณ์หลัก 3 ส่วน ได้แก่ Cooling Fan, Chemical Feed Pump และ Blowdown Valveโดยผู้ปฏิบัติงานสามารถเลือกโหมดการทำงานของแต่ละระบบผ่าน Selector Switch บริเวณหน้าตู้
ลำดับการทำงานโดยรวมเป็นดังนี้
- จ่ายแหล่งจ่ายไฟหลักเข้าสู่ตู้ผ่าน Main MCCB
- ไฟแสดงเฟส L1, L2 และ L3 แสดงสถานะความพร้อมของแหล่งจ่ายไฟ
- pH Controller และ Conductivity Controller เริ่มตรวจวัดค่าคุณภาพน้ำ
- ผู้ปฏิบัติงานเลือกโหมด AUTO, OFF หรือ MAN ให้กับแต่ละระบบ
- เมื่อเลือก AUTO ระบบจะทำงานตามคำสั่งจาก Controller และเงื่อนไขที่กำหนด
- เมื่อเลือก MAN ผู้ปฏิบัติงานสามารถสั่งเริ่มและหยุดอุปกรณ์จากหน้าตู้
- วงจร Interlock จะป้องกันไม่ให้ Chemical Feed และ Blowdown ทำงานพร้อมกัน
Auto Mode
เมื่อเลือก Selector Switch ไปที่ตำแหน่ง AUTO ระบบจะรับคำสั่งจากอุปกรณ์ตรวจวัดและควบคุมโดยอัตโนมัติ ช่วยลดการสั่งงานด้วยผู้ปฏิบัติงานและทำให้การควบคุมคุณภาพน้ำเป็นไปอย่างต่อเนื่อง
⭐Cooling Fan – Auto Mode
เมื่อเลือก Cooling Fan ไปที่ AUTO วงจรจะอยู่ในสถานะพร้อมรับคำสั่งอัตโนมัติตามเงื่อนไขของระบบที่ออกแบบไว้ เมื่อได้รับคำสั่งทำงาน Magnetic Contactor จะจ่ายไฟให้มอเตอร์ Cooling Fan และไฟ RUN สีเขียว จะแสดงสถานะการทำงาน
เมื่อตัดคำสั่ง Cooling Fan จะหยุดทำงาน และไฟ STOP สีแดง จะแสดงสถานะหยุด หากมอเตอร์ใช้กระแสเกินค่าที่ตั้งไว้ Thermal Overload Relay จะตัดวงจรมอเตอร์ พร้อมแสดงไฟ OVERLOAD สีเหลือง
จากข้อมูลการใช้งานที่ยืนยันไว้ก่อนหน้านี้ Cooling Fan ใช้การสั่ง START จากหน้าตู้เป็นหลัก ดังนั้นในบทความอาจระบุเพียงว่า Selector AUTO ถูกจัดเตรียมไว้ตามวงจรของตู้ โดยไม่ควรระบุแหล่งสัญญาณ Auto เพิ่มเติมหากยังไม่มีข้อมูลยืนยัน
⭐Chemical Feed – Auto Mode
เมื่อเลือก Chemical Feed ไปที่ AUTO ระบบจะรับคำสั่งจาก Relay Output ของ pH Controller ซึ่งตรวจวัดค่าความเป็นกรด–ด่างของน้ำอย่างต่อเนื่อง
ลำดับการทำงานมีดังนี้
- pH Controller รับค่าจากเซนเซอร์วัดค่า pH
- Controller เปรียบเทียบค่าที่ตรวจวัดกับค่าที่ตั้งไว้
- เมื่อค่า pH เข้าเงื่อนไขที่ต้องเติมสารเคมี Relay Output จะทำงาน
- สัญญาณถูกส่งผ่าน Interface Relay ไปยังวงจรควบคุม
- Chemical Feed Pump เริ่มทำงานและเติมสารเคมีเข้าสู่ระบบ
- เมื่อค่า pH กลับเข้าสู่ช่วงที่กำหนด Controller จะยกเลิกคำสั่ง
- Chemical Feed Pump หยุดทำงาน
ในระหว่างที่ระบบ Blowdown ทำงาน วงจร Interlock จะไม่อนุญาตให้ Chemical Feed Pump เริ่มทำงาน แม้ pH Controller จะส่งคำสั่งมาก็ตาม
⭐Blowdown – Auto Mode
เมื่อเลือก Blowdown ไปที่ AUTO ระบบจะรับคำสั่งจาก Relay Output ของ Conductivity Controller ซึ่งทำหน้าที่ตรวจวัดค่าการนำไฟฟ้าของน้ำ
ลำดับการทำงานมีดังนี้
- Conductivity Controller รับค่าจาก Conductivity Sensor
- Controller เปรียบเทียบค่าที่วัดได้กับค่าที่ตั้งไว้
- เมื่อค่าการนำไฟฟ้าสูงกว่าค่าที่กำหนด Relay Output จะทำงาน
- สัญญาณถูกส่งผ่าน Interface Relay ไปยังวงจร Blowdown
- ระบบตรวจสอบเงื่อนไข Interlock ก่อนอนุญาตให้ทำงาน
- Chemical Feed ต้องอยู่ในสถานะหยุด
- เมื่อเงื่อนไขครบ Blowdown Valve จะเปิดเพื่อระบายน้ำบางส่วนออกจากระบบ
- เมื่อน้ำมีค่าการนำไฟฟ้ากลับเข้าสู่ช่วงที่กำหนด Controller จะยกเลิกคำสั่ง
- Blowdown Valve ปิดและหยุดการระบายน้ำ
Manual Mode
โหมด Manual ใช้สำหรับสั่งงานอุปกรณ์โดยตรงจากหน้าตู้ เหมาะสำหรับการทดสอบระบบ การตรวจสอบอุปกรณ์ และงานบำรุงรักษา โดยการทำงานยังคงอยู่ภายใต้ระบบป้องกันและ Interlock ที่ออกแบบไว้
⭐Cooling Fan – Manual Mode
- เลือก Selector Switch ของ Cooling Fan ไปที่ตำแหน่ง MAN
- กดปุ่ม START สีเขียว
- Magnetic Contactor ทำงานและจ่ายไฟให้มอเตอร์ Cooling Fan
- ไฟ RUN สีเขียว แสดงสถานะว่าพัดลมกำลังทำงาน
- เมื่อต้องการหยุด ให้กดปุ่ม STOP สีแดง
- Magnetic Contactor ตัดการจ่ายไฟและ Cooling Fan หยุดทำงาน
- ไฟ STOP สีแดง แสดงสถานะหยุด
หากเกิด Overload ระบบจะตัดการทำงานของมอเตอร์โดยอัตโนมัติ และไฟ OVERLOAD สีเหลือง จะแสดงขึ้น ผู้ปฏิบัติงานต้องตรวจสอบสาเหตุและ Reset Overload ก่อนเริ่มใช้งานอีกครั้ง
⭐Chemical Feed – Manual Mode
- เลือก Selector Switch ของ Chemical Feed ไปที่ตำแหน่ง MAN
- ระบบเข้าสู่โหมดควบคุมจากหน้าตู้ โดยไม่ขึ้นอยู่กับคำสั่งจาก pH Controller
- กดปุ่ม START FEED เพื่อสั่งให้ Chemical Feed Pump ทำงาน
- ปั๊มจะเติมสารเคมีเข้าสู่ระบบตามที่ผู้ปฏิบัติงานควบคุม
- กดปุ่ม STOP FEED เพื่อหยุดปั๊ม
แม้จะเลือก Manual วงจร Interlock ยังคงป้องกันไม่ให้ Chemical Feed ทำงานพร้อมกับ Blowdown ดังนั้นหาก Blowdown กำลังทำงาน คำสั่งเริ่ม Chemical Feed จะไม่ถูกอนุญาต
⭐Blowdown – Manual Mode
- เลือก Selector Switch ของ Blowdown ไปที่ตำแหน่ง MAN
- ระบบเข้าสู่โหมดควบคุมจากหน้าตู้ โดยไม่ขึ้นอยู่กับคำสั่งจาก Conductivity Controller
- กดปุ่ม START BLOW เพื่อสั่งเปิด Blowdown Valve
- น้ำภายในระบบจะถูกระบายออกตามช่วงเวลาที่ผู้ปฏิบัติงานควบคุม
- กดปุ่ม STOP BLOW เพื่อปิดวาล์วและหยุดการระบายน้ำ
ก่อนสั่ง Blowdown ผู้ปฏิบัติงานต้องตรวจสอบว่า Chemical Feed หยุดทำงาน และปั๊มน้ำหลักของระบบกำลังทำงาน เพื่อให้สามารถตรวจสอบการไหลเวียนและสภาพน้ำได้อย่างถูกต้อง
Interlock ระหว่าง Chemical Feed และ Blowdown
ตู้ควบคุมชุดนี้มีการออกแบบ Electrical Interlock เพื่อป้องกันไม่ให้ระบบ Chemical Feed และ Blowdown ทำงานพร้อมกัน ทั้งใน Auto Mode และ Manual Mode
เหตุผลสำคัญคือ หากเติมสารเคมีในขณะที่ Blowdown Valve กำลังเปิด สารเคมีที่เพิ่งเติมอาจถูกระบายออกจากระบบทันที ทำให้เกิดการสูญเสียสารเคมี ควบคุมค่า pH ได้ไม่แม่นยำ และเพิ่มต้นทุนในการเดินระบบ
หลักการทำงานของ Interlock
| สถานะระบบ | Chemical Feed | Blowdown |
| ไม่มีระบบใดทำงาน | พร้อมทำงาน | พร้อมทำงาน |
| Chemical Feed กำลังทำงาน | ทำงาน | ไม่อนุญาตให้เริ่ม |
| Blowdown กำลังทำงาน | ไม่อนุญาตให้เริ่ม | ทำงาน |
| Chemical Feed หยุดแล้ว | พร้อมทำงาน | พร้อมทำงาน |
| Blowdown หยุดแล้ว | พร้อมทำงาน | พร้อมทำงาน |
เมื่อ Chemical Feed ทำงาน วงจรจะตัดเงื่อนไขอนุญาตของ Blowdown และเมื่อ Blowdown ทำงาน วงจรจะตัดเงื่อนไขอนุญาตของ Chemical Feed จึงไม่สามารถสั่งให้ทั้งสองระบบทำงานพร้อมกันได้ แม้จะมีคำสั่งจาก Controller หรือกดปุ่ม Manual ในเวลาเดียวกัน
ระบบ Interlock นี้ช่วยให้กระบวนการควบคุมคุณภาพน้ำทำงานตามลำดับ ลดการสูญเสียสารเคมี และเพิ่มความปลอดภัยในการใช้งานระบบ Cooling Tower.
Project Gallery
Cooling Control Panel – Completed Panel
ภาพตู้ Cooling Control Panel หลังประกอบเสร็จสมบูรณ์ พร้อมติดตั้งอุปกรณ์ควบคุมบนหน้าตู้ ได้แก่ pH Controller, Conductivity Controller, ปุ่มควบคุม และ Selector Switch สำหรับควบคุม Cooling Fan, Chemical Feed และ Blowdown รองรับการทำงานทั้ง Auto และ Manual
Project Completion
ภาพหลังติดตั้งและตรวจสอบระบบเรียบร้อย แสดงความพร้อมของ Cooling Control Panel สำหรับใช้งานร่วมกับระบบ Cooling Tower พร้อมส่งมอบให้ลูกค้าใช้งานจริง
จุดเด่นของการประกอบตู้
ตู้ Cooling Control Panel ชุดนี้ได้รับการออกแบบและประกอบให้เหมาะกับการใช้งานในระบบ Cooling Tower โดยเน้นความเป็นระเบียบ ความปลอดภัย และความสะดวกในการตรวจสอบหรือบำรุงรักษาในระยะยาว
- จัดวางอุปกรณ์ภายในตู้เป็นหมวดหมู่ แยกวงจรกำลัง วงจรป้องกัน และวงจรควบคุมอย่างชัดเจน
- ใช้ Wire Duct สำหรับจัดเก็บสายไฟ ช่วยลดความยุ่งเหยิงและป้องกันสายไฟจากความเสียหาย
- ติดตั้ง Wire Marker ที่สายไฟทุกจุด เพื่อให้อ้างอิงกับแบบวงจรและตรวจสอบระบบได้สะดวก
- ใช้ Terminal Block เป็นจุดเชื่อมต่อสายภาคสนาม ทำให้ติดตั้งและซ่อมบำรุงได้ง่าย
- ใช้ไฟควบคุม 24VDC เพื่อลดความเสี่ยงในวงจรสั่งงาน
- ติดตั้ง Interface Relay CR1–CR9 สำหรับแยกและส่งต่อสัญญาณระหว่างอุปกรณ์หน้าตู้ Controller และโหลดภาคสนาม
- มีอุปกรณ์ป้องกันทั้ง MCCB, MCB, Fuse และ Thermal Overload Relay
- หน้าตู้แบ่งชุดควบคุม Cooling Fan, Chemical Feed และ Blowdown อย่างชัดเจน ลดความสับสนระหว่างการใช้งาน
- รองรับการทำงานแบบ Auto / Off / Manual เพื่อให้ใช้งานได้ทั้งในสภาวะปกติ การทดสอบ และการบำรุงรักษา
FAQ (คำถามที่พบบ่อย)
1. Cooling Control Panel ใช้สำหรับอะไร?
Cooling Control Panel เป็นตู้ควบคุมระบบไฟฟ้าที่ใช้ควบคุมการทำงานของอุปกรณ์ในระบบ Cooling Tower เช่น Cooling Fan, Chemical Feed Pump และ Blowdown Valve โดยช่วยให้ระบบทำงานเป็นลำดับ มีความปลอดภัย และสามารถควบคุมได้ทั้งแบบอัตโนมัติและแบบ Manual
2. ระบบ Auto ทำงานอย่างไร?
ในโหมด Auto ระบบจะรับคำสั่งจากอุปกรณ์ Controller โดยตรง ได้แก่ pH Controller สำหรับควบคุมการเติมสารเคมี (Chemical Feed) และ Conductivity Controller สำหรับควบคุมการระบายน้ำ (Blowdown) ทำให้สามารถรักษาคุณภาพน้ำได้อย่างต่อเนื่องโดยไม่ต้องสั่งงานด้วยผู้ปฏิบัติงาน
3. สามารถควบคุมอุปกรณ์ด้วยตนเองได้หรือไม่?
ได้ ตู้ควบคุมรองรับการทำงานแบบ Manual ผู้ปฏิบัติงานสามารถเลือกโหมด MAN และสั่ง START หรือ STOP ของ Cooling Fan, Chemical Feed และ Blowdown ได้จากหน้าตู้ เหมาะสำหรับการทดสอบระบบ การตรวจสอบ และการบำรุงรักษา
4. ทำไม Chemical Feed และ Blowdown จึงไม่สามารถทำงานพร้อมกันได้?
ตู้ควบคุมมีระบบ Interlock เพื่อป้องกันไม่ให้ Chemical Feed และ Blowdown ทำงานพร้อมกัน เนื่องจากหากเติมสารเคมีในขณะที่ระบบกำลังระบายน้ำ สารเคมีอาจถูกระบายออกทันที ส่งผลให้สิ้นเปลืองสารเคมี ควบคุมคุณภาพน้ำได้ไม่ถูกต้อง และเพิ่มต้นทุนในการเดินระบบ
5. ก่อนส่งมอบมีการทดสอบระบบหรือไม่?
มี ทุกตู้จะผ่านการ Factory Acceptance Test (FAT) ก่อนส่งมอบ โดยตรวจสอบการทำงานของวงจรควบคุม ระบบป้องกัน การสั่งงานแบบ Auto และ Manual รวมถึงการทำงานของ Interlock เพื่อให้มั่นใจว่าระบบพร้อมติดตั้งและใช้งานจริง
บทสรุป
โครงการ Cooling Control Panel สำหรับระบบ Cooling Tower ของบริษัท เอ็ฟ.ซี.ซี. (ไทยแลนด์) จำกัด เป็นงานออกแบบ ผลิต และติดตั้งตู้ควบคุมที่ช่วยบริหารจัดการการทำงานของ Cooling Fan, Chemical Feed Pump และ Blowdown Valveได้อย่างมีประสิทธิภาพ ภายในตู้มีการจัดวางอุปกรณ์อย่างเป็นระเบียบ เดินสายพร้อม Wire Marker และเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรม เพื่อให้ตรวจสอบและบำรุงรักษาได้ง่าย
ระบบรองรับการทำงานทั้ง Auto และ Manual โดยในโหมดอัตโนมัติจะอาศัย pH Controller และ Conductivity Controller ในการควบคุมคุณภาพน้ำ พร้อมระบบ Interlock ที่ป้องกันไม่ให้ Chemical Feed และ Blowdown ทำงานพร้อมกัน ช่วยลดการสูญเสียสารเคมีและเพิ่มประสิทธิภาพของระบบ Cooling Tower
Taradinverter ได้ดำเนินงานตั้งแต่การออกแบบวงจรไฟฟ้า การประกอบตู้ การเดินสาย การทดสอบ Factory Acceptance Test (FAT) การติดตั้ง และการตรวจสอบการทำงานก่อนส่งมอบ เพื่อให้ลูกค้าได้รับตู้ควบคุมที่มีความปลอดภัย เชื่อถือได้ และพร้อมใช้งานในระบบอุตสาหกรรมอย่างเต็มประสิทธิภาพ.
Why Choose Taradinverter
Taradinverter ให้บริการออกแบบและประกอบตู้ควบคุมไฟฟ้าสำหรับงานอุตสาหกรรม โดยคำนึงถึงความปลอดภัย ความน่าเชื่อถือ และความสะดวกในการบำรุงรักษาเป็นสำคัญ
เราให้บริการตั้งแต่การวิเคราะห์ความต้องการของลูกค้า การเลือกอุปกรณ์ การออกแบบวงจร การประกอบตู้ การทดสอบก่อนส่งมอบ ไปจนถึงการให้คำปรึกษาด้านการติดตั้งและการใช้งาน
จุดเด่นของเรา
- ออกแบบตู้ตามการใช้งานจริงของลูกค้า
- เลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรม
- เดินสายและจัด Layout อย่างเป็นระบบ
- ทดสอบการทำงานก่อนส่งมอบทุกตู้
- รองรับการปรับแต่งและขยายระบบในอนาคต
- พร้อมให้คำปรึกษาด้านระบบไฟฟ้าและ Automation
หากต้องการ ตู้ควบคุมไฟฟ้าที่ออกแบบตรงการใช้งานจริง ใช้อุปกรณ์แท้ และประกอบอย่างมืออาชีพ
ติดต่อทีมงาน Taradinverter ได้เลยค่ะ📞 โทร: 095-763-1816 (Weerut)
📧 อีเมล: WKBEng03@hotmail.com
🌐 เว็บไซต์: www.taradinverter.com
📍 ส่งงานตรงเวลา มั่นใจคุณภาพทุกใบ
Related Posts
Comments (0)
