ระบบ Cooling Water และ Hood Exhaust สำหรับเครื่องหลอมในโรงงานอุตสาหกรรม
ในกระบวนการผลิตที่ใช้ เครื่องหลอม (Melting Furnace) จะเกิดความร้อนสูงจากการทำงานอย่างต่อเนื่อง การควบคุมความร้อนและสภาพแวดล้อมรอบกระบวนการจึงไม่ได้ขึ้นอยู่กับเครื่องหลอมเพียงอย่างเดียว แต่ต้องอาศัยระบบสนับสนุนหลายส่วนทำงานร่วมกัน
ระบบสำคัญประกอบด้วย Cooling Water System สำหรับรับและระบายความร้อนจากเครื่องหลอม, Cooling Tower สำหรับลดอุณหภูมิน้ำก่อนนำกลับมาใช้งาน, Water Treatment System สำหรับควบคุมคุณภาพน้ำ, Cooling Control Panelสำหรับควบคุมการทำงานของอุปกรณ์ และ Hood Exhaust System สำหรับรวบรวมควัน ไอร้อน และอากาศจากบริเวณกระบวนการ
แต่ละระบบมีหน้าที่แตกต่างกัน แต่มีเป้าหมายร่วมกันคือ สนับสนุนให้กระบวนการเครื่องหลอมสามารถทำงานได้อย่างเหมาะสมและต่อเนื่อง
ทำไมเครื่องหลอมจึงต้องมีระบบสนับสนุนหลายระบบ?
เครื่องหลอมเป็นอุปกรณ์ที่ทำงานภายใต้อุณหภูมิสูง จึงมีทั้ง ความร้อนที่ต้องจัดการภายในระบบ และ ควันหรือไอร้อนที่เกิดขึ้นบริเวณกระบวนการ
จึงสามารถแบ่งระบบสนับสนุนหลักออกเป็น 2 ด้านใหญ่ ๆ ได้
1. จัดการความร้อนด้วย Cooling Water System
น้ำหล่อเย็นทำหน้าที่รับความร้อนจากส่วนที่ต้องการระบายความร้อนของเครื่องหลอม ก่อนถูกส่งกลับไปยัง Cooling Towerเพื่อคายความร้อนออกจากน้ำ แล้วจึงหมุนเวียนกลับเข้าสู่ระบบอีกครั้ง
แต่การหมุนเวียนน้ำอย่างต่อเนื่องทำให้ต้องคำนึงถึง คุณภาพน้ำ ด้วย เพราะการสะสมของแร่ธาตุ ตะกรัน สิ่งสกปรก หรือการกัดกร่อน สามารถส่งผลต่อประสิทธิภาพการไหลและการถ่ายเทความร้อนของระบบได้
จึงมี Water Treatment, Chemical Feed และ Blowdown เข้ามาช่วยจัดการคุณภาพน้ำ พร้อมระบบ Control สำหรับตรวจสอบและควบคุมการทำงาน
2. จัดการควันและไอร้อนด้วย Hood Exhaust System
อีกด้านหนึ่งคืออากาศบริเวณกระบวนการ เมื่อเครื่องหลอมทำงานอาจเกิดควัน ไอร้อน และอากาศที่ต้องการนำออกจากบริเวณทำงาน
Hood จึงทำหน้าที่รวบรวมอากาศใกล้แหล่งกำเนิด ก่อนลำเลียงผ่าน Duct และใช้ Centrifugal Exhaust Fan สร้าง Airflow เพื่อนำอากาศออกไปตามเส้นทาง Exhaust ที่ออกแบบไว้
ดังนั้น Cooling Water และ Hood Exhaust จึงจัดการปัญหาคนละด้าน แต่ทำงานสนับสนุนกระบวนการเดียวกัน
Project Overview
โปรเจกต์นี้เป็นงานระบบสนับสนุน เครื่องหลอม (Melting Furnace) สำหรับ บริษัท เอ็ฟ.ซี.ซี. (ไทยแลนด์) จำกัด ภายในนิคมอุตสาหกรรมอมตะ ชลบุรี โดยประกอบด้วยระบบระบายความร้อน ระบบควบคุมคุณภาพน้ำ และระบบดูดควัน/ระบายอากาศที่ทำงานร่วมกันเพื่อสนับสนุนกระบวนการผลิต
| รายการ | รายละเอียด |
|---|---|
| Project | Melting Furnace Supporting System |
| Customer | บริษัท เอ็ฟ.ซี.ซี. (ไทยแลนด์) จำกัด |
| Location | อมตะ ชลบุรี |
| Application | ระบบสนับสนุนเครื่องหลอม (Melting Furnace) |
| Cooling System | Cooling Water System |
| Cooling Equipment | Crossflow Cooling Tower 125RT |
| Water Treatment | pH & Conductivity Monitoring |
| Water Quality Control | Chemical Feed / Automatic Blowdown |
| Control System | Cooling Control Panel |
| Ventilation System | Hood Exhaust System |
| Exhaust Equipment | Centrifugal Exhaust Fan |
| Fan Capacity | 12,000 CFM |
| Fan Motor | 7.5 kW |
| Drive System | Belt Drive |
| Overall System | Cooling Water / Water Treatment / Control / Hood Exhaust |
Scope of System
ระบบภายในโปรเจกต์สามารถแบ่งออกเป็น 3 ส่วนหลัก ได้แก่
1. Cooling Water System
ระบบน้ำหล่อเย็นสำหรับรับและลำเลียงความร้อนจากเครื่องหลอม พร้อม Cooling Tower 125RT แบบ Crossflow สำหรับระบายความร้อนออกจากน้ำก่อนหมุนเวียนกลับเข้าสู่ระบบ
2. Water Treatment & Cooling Control System
ระบบตรวจติดตามและควบคุมคุณภาพน้ำด้วย pH และ Conductivity พร้อม Chemical Feed และ Automatic Blowdown โดยมี Cooling Control Panel เป็นส่วนควบคุมการทำงานของอุปกรณ์
3. Hood Exhaust System
ระบบรวบรวมและลำเลียงควัน ไอร้อน และอากาศจากบริเวณกระบวนการเครื่องหลอมผ่าน Hood และ Duct โดยใช้ Centrifugal Exhaust Fan 12,000 CFM Motor 7.5 kW เป็นอุปกรณ์หลักในการสร้าง Airflow
ภาพรวมระบบสนับสนุนเครื่องหลอม
ถ้าจะเข้าใจโปรเจกต์นี้ให้ง่ายที่สุด ให้มอง Melting Furnace เป็นศูนย์กลางของระบบ แล้วแบ่งการจัดการออกเป็น 2 เส้นทางหลัก
ฝั่ง Cooling Water System
เมื่อเครื่องหลอมทำงาน น้ำในระบบ Cooling จะรับความร้อนจากเครื่องจักรและถูกส่งเข้าสู่ระบบระบายความร้อน
Cooling Tower 125RT ทำหน้าที่ช่วยถ่ายเทความร้อนออกจากน้ำ ก่อนนำน้ำที่ผ่านการ Cooling กลับไปหมุนเวียนใช้งานอีกครั้ง
ขณะเดียวกัน Water Treatment System ช่วยควบคุมสภาพของน้ำในระบบ โดยมีการตรวจวัดค่าที่เกี่ยวข้องและควบคุม Chemical Feed และ Blowdown ตามเงื่อนไขที่กำหนด
การทำงานของอุปกรณ์เหล่านี้เชื่อมโยงกับ Cooling Control Panel ซึ่งใช้สำหรับควบคุมและตรวจสอบการทำงานของ Cooling Fan, Chemical Feed และ Blowdown
ดังนั้นฝั่ง Cooling จึงไม่ได้มีเพียง Cooling Tower แต่เป็นการทำงานร่วมกันระหว่าง
Cooling Tower + Cooling Water + Water Treatment + Pump/Piping + Control System
ฝั่ง Hood Exhaust System
ขณะที่ระบบ Cooling จัดการความร้อนผ่านน้ำ Hood Exhaust System จะเข้ามาจัดการอากาศจากบริเวณกระบวนการหลอม
Hood ถูกติดตั้งในตำแหน่งที่เหมาะสมสำหรับรวบรวมควันและไอร้อนจากแหล่งกำเนิด จากนั้นอากาศจะถูกลำเลียงผ่าน Duct ไปยัง Centrifugal Exhaust Fan
สำหรับโปรเจกต์นี้ใช้ Centrifugal Fan ขนาด 12,000 CFM ทำงานร่วมกับ Motor 7.5 kW โดย Fan เป็นอุปกรณ์สำคัญที่สร้าง Airflow ทำให้อากาศสามารถเคลื่อนที่จากบริเวณ Hood ผ่านระบบ Duct และออกทางด้าน Discharge
ดังนั้นฝั่ง Exhaust สามารถมองเป็นการทำงานร่วมกันระหว่าง
Hood + Duct + Centrifugal Fan + Motor + Control System
หัวใจสำคัญของระบบทั้งหมด
สิ่งสำคัญของโปรเจกต์นี้ไม่ใช่เพียงการติดตั้ง Cooling Tower หรือ Exhaust Fan แยกกัน แต่คือการทำให้ ระบบสนับสนุนหลายส่วนสามารถทำหน้าที่ร่วมกับกระบวนการเครื่องหลอมได้อย่างเหมาะสม
| ระบบ | หน้าที่หลัก |
| Melting Furnace | กระบวนการหลักที่สร้างความร้อนจากการหลอม |
| Cooling Water System | รับและลำเลียงความร้อนออกจากส่วนที่ต้องการ Cooling |
| Cooling Tower 125RT | ระบายความร้อนออกจากน้ำ |
| Water Treatment | ควบคุมคุณภาพน้ำในระบบ Cooling |
| Chemical Feed | เติมสารเคมีตามเงื่อนไขการควบคุม |
| Blowdown | ระบายน้ำบางส่วนเพื่อลดการสะสมของสารละลายในระบบ |
| Cooling Control Panel | ตรวจสอบและควบคุมอุปกรณ์ในระบบ Cooling |
| Hood | รวบรวมควันและไอร้อนใกล้แหล่งกำเนิด |
| Duct | ลำเลียงอากาศจาก Hood |
| Centrifugal Fan | สร้าง Airflow สำหรับระบบ Exhaust |
Cooling Water System ทำงานร่วมกับเครื่องหลอมอย่างไร?
เครื่องหลอมเป็นกระบวนการที่เกิดความร้อนสูงระหว่างการทำงาน จึงจำเป็นต้องมีระบบ Cooling สำหรับนำความร้อนออกจากส่วนที่ต้องการควบคุมอุณหภูมิ โดย Cooling Water ทำหน้าที่เป็นตัวกลางในการรับและลำเลียงความร้อนออกจากเครื่องจักร
เมื่อน้ำรับความร้อนแล้ว อุณหภูมิของน้ำจะสูงขึ้นและถูกส่งกลับเข้าสู่ Cooling Tower เพื่อถ่ายเทความร้อนออกสู่บรรยากาศ ก่อนนำน้ำที่เย็นลงกลับเข้าสู่ระบบและหมุนเวียนไปใช้งานกับเครื่องหลอมอีกครั้ง

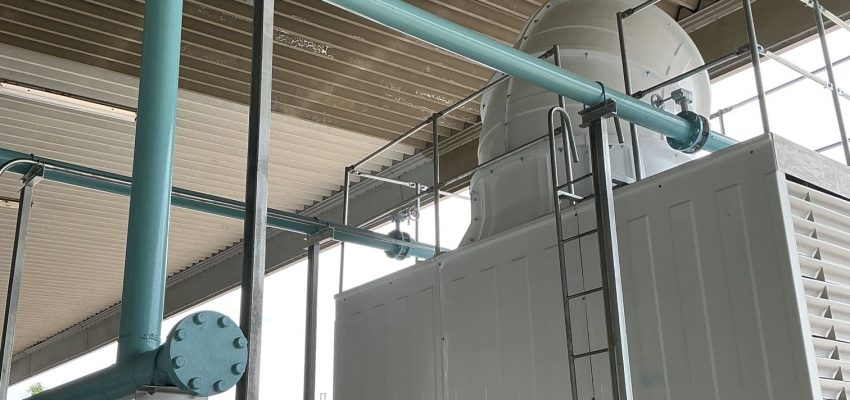

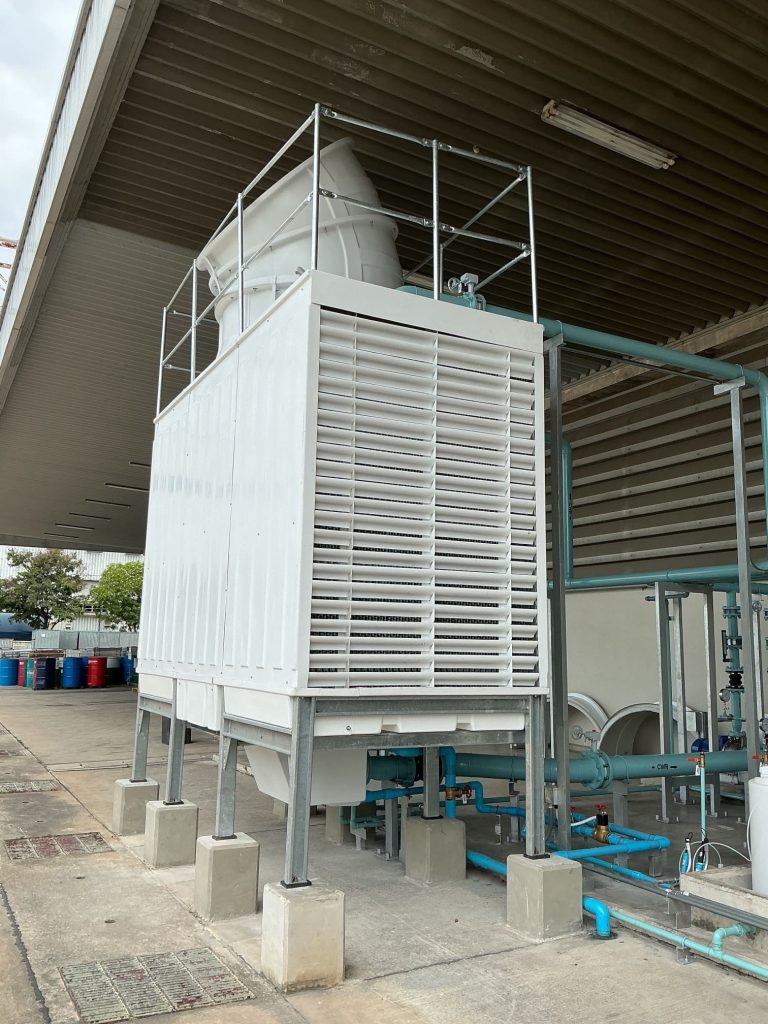

สำหรับโปรเจกต์นี้ใช้ Cooling Tower ขนาด 125RT แบบ Crossflow เป็นอุปกรณ์หลักในการระบายความร้อนของ Cooling Water
สิ่งสำคัญคือ Cooling Tower ไม่ได้ “สร้างความเย็น” ให้เครื่องหลอมโดยตรง แต่ทำหน้าที่ ระบายความร้อนออกจากน้ำที่รับความร้อนมาจากระบบ เพื่อให้น้ำสามารถกลับไปทำหน้าที่รับความร้อนได้อีกครั้ง
Cooling Water Pump ส่งน้ำไปยังเครื่องหลอมเพื่อรับความร้อน จากนั้นน้ำที่มีอุณหภูมิสูงขึ้นจะไหลกลับเข้าสู่ Cooling Tower เพื่อระบายความร้อน ก่อนถูกหมุนเวียนกลับไปใช้งานในระบบอีกครั้ง
** อ่านรายละเอียดเพิ่มเติม: หลักการทำงาน ส่วนประกอบ และการระบายความร้อนของ Cooling Tower 125RT แบบ Crossflow
ทำไมคุณภาพน้ำจึงสำคัญต่อ Cooling Water System?
แม้ Cooling Tower จะสามารถระบายความร้อนออกจากน้ำได้ แต่การหมุนเวียนน้ำอย่างต่อเนื่องทำให้ คุณภาพน้ำเป็นอีกปัจจัยหนึ่งที่ต้องควบคุม
ในระหว่างการทำงานของ Cooling Tower น้ำบางส่วนสูญเสียจากการระเหย ขณะที่สารละลายและแร่ธาตุบางส่วนยังคงอยู่ในระบบ หากความเข้มข้นเพิ่มขึ้นต่อเนื่องโดยไม่มีการจัดการที่เหมาะสม อาจเพิ่มโอกาสเกิด Scale, Corrosion และ Fouling ภายในระบบน้ำ
ปัญหาเหล่านี้สามารถส่งผลต่อท่อ ปั๊ม วาล์ว และพื้นผิวที่เกี่ยวข้องกับการแลกเปลี่ยนความร้อน รวมถึงอาจทำให้อัตราการไหลและประสิทธิภาพการถ่ายเทความร้อนลดลง
ดังนั้นระบบ Cooling Water จึงไม่ได้ต้องการเพียง “น้ำที่มีอุณหภูมิเหมาะสม” แต่ยังต้องคำนึงถึง “คุณภาพของน้ำที่กำลังหมุนเวียน” ด้วย
Water Treatment ช่วยดูแล Cooling Water อย่างไร?
ระบบควบคุมคุณภาพน้ำของโปรเจกต์นี้ใช้การตรวจติดตาม pH และ Conductivity ร่วมกับระบบ Chemical Feed และ Automatic Blowdown
โดยทั้งสองส่วนมีหน้าที่ต่างกัน
pH Monitoring และ Chemical Feed
pH Controller ใช้ตรวจติดตามค่า pH ของ Cooling Water เมื่อค่าเข้าเงื่อนไขที่กำหนด ระบบสามารถสั่ง Chemical Dosing Pump ให้จ่ายสารเคมีจาก Chemical Tank เข้าสู่ระบบ
เมื่อค่ากลับเข้าสู่ช่วงควบคุม ระบบจึงหยุดการจ่ายสารเคมี
ในบทความใหญ่นี้ไม่ต้องระบุว่าสารเคมีคืออะไร เพราะเรายังไม่มีข้อมูลยืนยันชนิดสารจากหน้างาน
Conductivity Monitoring และ Automatic Blowdown
Conductivity ใช้สำหรับติดตามการเปลี่ยนแปลงของปริมาณไอออนที่ละลายอยู่ในน้ำ และเป็นตัวแปรที่ใช้ควบคุม Blowdown ในระบบนี้
เมื่อ Conductivity เข้าเงื่อนไขที่ตั้งไว้ ระบบจะสั่ง Blowdown Valve เพื่อระบายน้ำหมุนเวียนบางส่วนออกจากระบบ และหยุด Blowdown เมื่อค่ากลับเข้าสู่ช่วงควบคุม
Chemical Feed และ Blowdown ไม่ทำงานพร้อมกัน
อีกจุดสำคัญของระบบคือ Interlock
Chemical Feed และ Blowdown ถูกออกแบบไม่ให้ทำงานพร้อมกัน เพื่อหลีกเลี่ยงสถานการณ์ที่ระบบกำลังเติมสารเคมี แต่ในขณะเดียวกันกลับระบายน้ำและสารที่เพิ่งเติมออกจากระบบ
จึงช่วยให้การควบคุม Chemical Feed และ Blowdown ทำงานสัมพันธ์กันมากขึ้น
**อ่านเพิ่มเติม: ระบบควบคุมคุณภาพน้ำ Cooling Tower ด้วย Chemical Feed และ Automatic Blowdownพร้อมหลักการทำงานของ pH, Conductivity และ Interlock

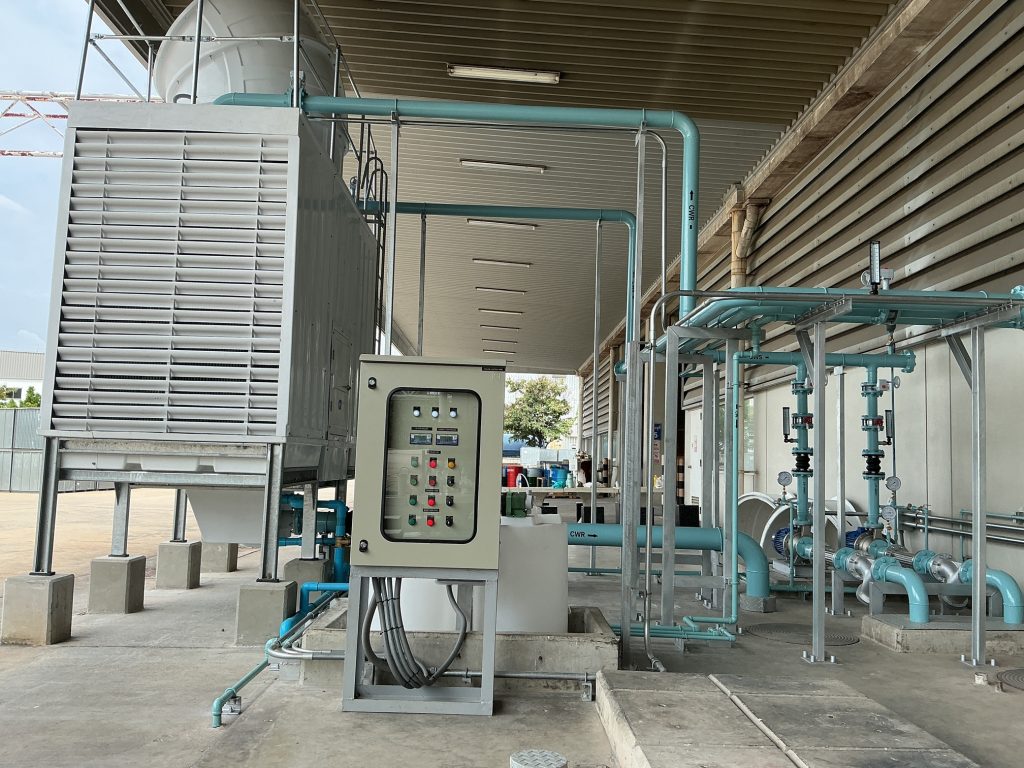

Cooling Control Panel – ศูนย์กลางการควบคุมระบบ
เมื่อมีทั้ง Cooling Fan, Chemical Feed และ Blowdown จำเป็นต้องมีระบบควบคุมเพื่อประสานการทำงานของอุปกรณ์แต่ละส่วน
สำหรับโปรเจกต์นี้ Cooling Control Panel ทำหน้าที่ควบคุมและตรวจสอบอุปกรณ์หลักของระบบ ได้แก่
Cooling Fan – ควบคุมการทำงานของ Fan ในระบบ Cooling
Chemical Feed – ควบคุม Chemical Dosing Pump โดยทำงานร่วมกับ pH Controller
Blowdown – ควบคุมการเปิด–ปิด Blowdown ตามเงื่อนไขจาก Conductivity Controller
นอกจากนี้ยังรองรับ Auto / Manual Mode และ Interlock เพื่อให้แต่ละระบบสามารถทำงานตาม Logic ที่กำหนด
ดังนั้นหากมอง Cooling Tower เป็นอุปกรณ์ที่ทำหน้าที่ “ระบายความร้อน” และ Water Treatment เป็นระบบที่ช่วย “ดูแลคุณภาพน้ำ” ตัว Cooling Control Panel ก็สามารถมองเป็น “ศูนย์กลางการควบคุม” ที่ทำให้อุปกรณ์เหล่านี้ทำงานสัมพันธ์กัน
**อ่านเพิ่มเติม: การออกแบบและหลักการทำงานของ Cooling Control Panel สำหรับ Cooling Fan, Chemical Feed และ Blowdown
แล้วถ้า Cooling Water System มีปัญหา จะเกิดอะไรขึ้น?
หากประสิทธิภาพของ Cooling Water System ลดลง ไม่ว่าจะเกิดจาก Cooling Tower ระบายความร้อนได้ไม่ดี, Flow ของน้ำลดลง, Pump มีปัญหา หรือเกิดคราบสะสมภายในระบบ ผลที่ตามมาคือความสามารถในการนำความร้อนออกจากส่วนที่ต้องการ Cooling อาจลดลง
ตัวอย่างความสัมพันธ์สามารถอธิบายได้ว่า:
Cooling Tower ประสิทธิภาพลดลง
น้ำกลับเข้าสู่ระบบมีอุณหภูมิสูงขึ้น → ความสามารถในการรับความร้อนลดลง
Scale / Fouling สะสม
เกิดชั้นคราบบนพื้นผิว → การถ่ายเทความร้อนลดลง
ทางเดินน้ำหรือท่อมีปัญหา
Flow ลดลง → ปริมาณน้ำที่ใช้รับและลำเลียงความร้อนลดลง
Cooling Water Pump มีปัญหา
การหมุนเวียนน้ำผิดปกติ → กระทบต่อ Cooling Loop
เมื่อปัญหาเหล่านี้เกิดขึ้นต่อเนื่อง อาจส่งผลต่อสภาวะการระบายความร้อนของเครื่องหลอม และในกรณีที่ระบบมี Protection หรือ Interlock ที่เกี่ยวข้อง อาจจำเป็นต้องลดการทำงานหรือหยุดเครื่องเพื่อป้องกันความเสียหาย ทั้งนี้ขึ้นอยู่กับการออกแบบของเครื่องและระบบควบคุมจริง
Hood Exhaust System จัดการควันและไอร้อนจากเครื่องหลอมอย่างไร?
นอกจากความร้อนที่ต้องจัดการผ่าน Cooling Water System แล้ว ในระหว่างกระบวนการหลอมยังมีควัน ไอร้อน และอากาศจากกระบวนการเกิดขึ้นบริเวณเครื่องหลอม หากปล่อยให้อากาศเหล่านี้กระจายออกสู่พื้นที่โดยรอบ จะทำให้การควบคุมสภาพแวดล้อมบริเวณกระบวนการทำได้ยากขึ้น
จึงมีการติดตั้ง Hood Exhaust System เพื่อรวบรวมอากาศจากบริเวณเครื่องหลอมตั้งแต่ใกล้แหล่งกำเนิด แล้วลำเลียงออกไปตามเส้นทางของระบบ Exhaust
สำหรับโปรเจกต์ของ FCC อมตะ ชลบุรี ระบบประกอบด้วยอุปกรณ์หลัก 3 ส่วน คือ Hood, Duct และ Centrifugal Exhaust Fan
Hood – จุดเริ่มต้นของการรวบรวมควันและไอร้อน
Hood เป็นส่วนที่อยู่ใกล้กับบริเวณเครื่องหลอม ทำหน้าที่รวบรวมควัน ไอร้อน และอากาศจากกระบวนการก่อนที่จะกระจายออกไปยังพื้นที่โดยรอบ
ประสิทธิภาพของ Hood ไม่ได้ขึ้นอยู่กับขนาดเพียงอย่างเดียว แต่ยังเกี่ยวข้องกับ ตำแหน่งติดตั้ง รูปทรงของ Hood และปริมาณ Airflow ที่ระบบสามารถสร้างได้
หาก Hood อยู่ในตำแหน่งที่เหมาะสมและมี Airflow เพียงพอ อากาศจากบริเวณเครื่องหลอมจะถูกดึงเข้าสู่ Hood และเข้าสู่ระบบ Duct ต่อไป
Duct – เส้นทางลำเลียงอากาศ
เมื่ออากาศเข้าสู่ Hood แล้ว Duct จะทำหน้าที่เป็นเส้นทางสำหรับลำเลียงอากาศไปยัง Centrifugal Exhaust Fan
ระบบ Duct จึงเป็นอีกส่วนที่มีผลต่อการทำงานของระบบ Exhaust เพราะระหว่างทางอากาศจะพบกับความต้านทานจากองค์ประกอบต่าง ๆ เช่น ความยาวของท่อ ขนาดท่อ ข้องอ จุดเปลี่ยนทิศทาง และอุปกรณ์ที่ติดตั้งอยู่ในระบบ
ดังนั้นการเลือก Exhaust Fan จึงไม่ควรพิจารณาเฉพาะค่า Air Flow (CFM) เท่านั้น แต่ต้องพิจารณาความดันและความต้านทานของระบบประกอบกันด้วย

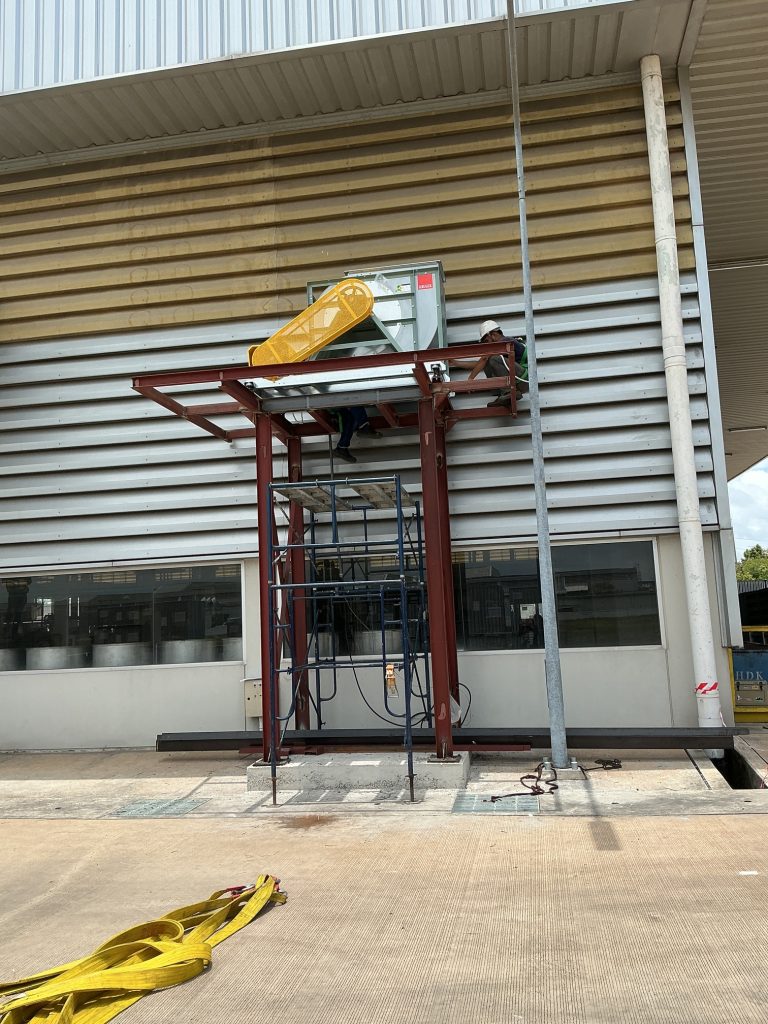

Centrifugal Exhaust Fan – ตัวขับเคลื่อน Airflow ของระบบ
หัวใจสำคัญที่ทำให้อากาศสามารถเคลื่อนที่จาก Hood ผ่าน Duct ได้คือ Centrifugal Exhaust Fan

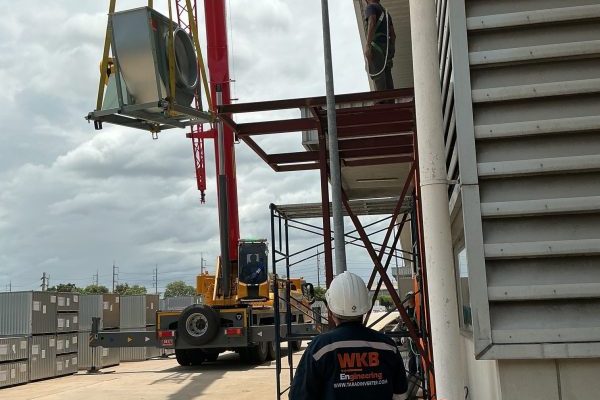

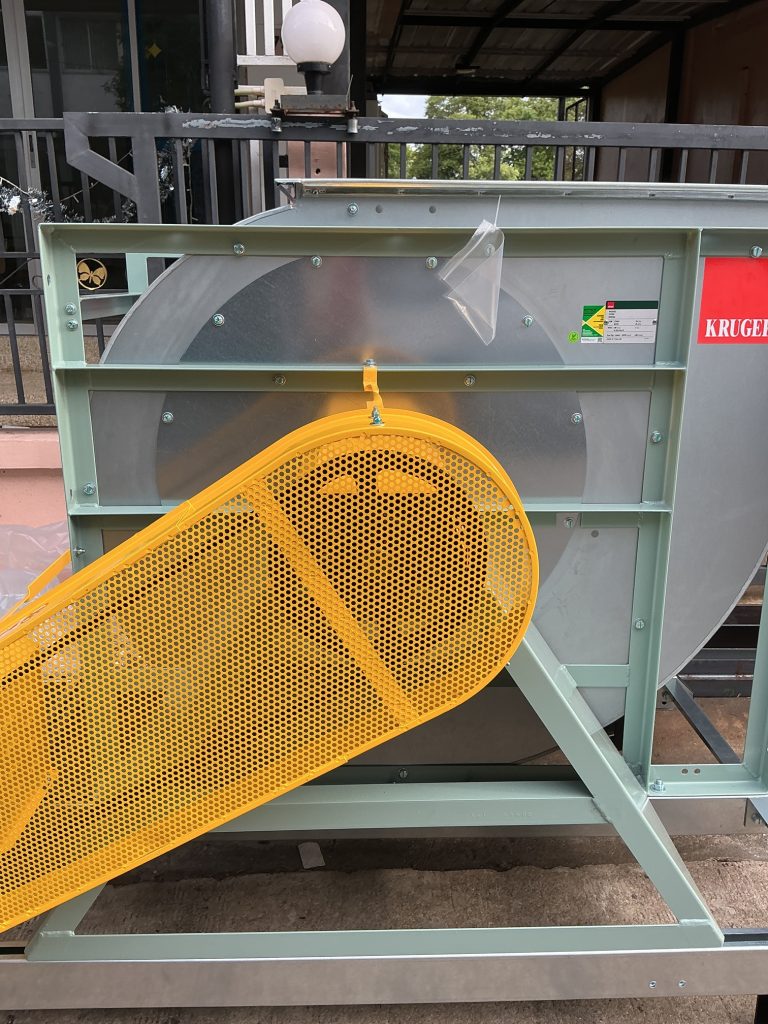

สำหรับโปรเจกต์นี้ติดตั้ง KRUGER Centrifugal Exhaust Fan รุ่น BSB 800 UM CCW360 โดยมีข้อมูลจาก Nameplate ที่สำคัญ ได้แก่
| Specification | รายละเอียด |
|---|---|
| Fan Type | Centrifugal Exhaust Fan |
| Brand | KRUGER |
| Model | BSB 800 UM CCW360 |
| Air Flow | 12,000 CFM |
| Fan Speed | 944 RPM |
| Motor Power | 7.5 kW |
| Motor Brand | Mitsubishi Electric |
| Drive System | Belt Drive |
เมื่อ Motor ทำงาน กำลังจากมอเตอร์จะถูกส่งผ่าน Pulley และ Belt Drive ไปยังเพลาของ Fan ทำให้ Impeller ภายในหมุนและสร้างการเคลื่อนที่ของอากาศ
ผลที่เกิดขึ้นคืออากาศบริเวณเครื่องหลอมสามารถถูกดึงเข้าสู่ Hood ลำเลียงผ่าน Duct เข้าสู่ Fan และส่งต่อออกทางด้าน Discharge ตามเส้นทางที่ระบบออกแบบไว้
Hood + Duct + Centrifugal Fan ต้องทำงานสัมพันธ์กัน
จุดสำคัญของ Hood Exhaust System คือ อุปกรณ์ทั้งสามส่วนไม่สามารถพิจารณาแยกจากกันได้
Hood ต้องสามารถรวบรวมอากาศจากบริเวณที่ต้องการได้
Duct ต้องสามารถลำเลียงอากาศไปยัง Fan ได้อย่างเหมาะสม
และ Centrifugal Fan ต้องสร้าง Airflow และแรงดันที่เหมาะสมกับความต้านทานของระบบ
หากส่วนใดส่วนหนึ่งทำงานผิดปกติ ประสิทธิภาพของระบบโดยรวมก็สามารถลดลงได้ เช่น Duct มีสิ่งสะสมหรือเกิดการอุดตัน, Belt หย่อนจน Fan Speed ลดลง หรือ Fan มีความผิดปกติ ซึ่งอาจทำให้ความสามารถในการรวบรวมอากาศบริเวณ Hood ลดลงตามไปด้วย
**อ่านเพิ่มเติม: หลักการทำงาน ส่วนประกอบ และรายละเอียดการติดตั้ง Hood Exhaust System พร้อม Centrifugal Fan 12,000 CFM สำหรับเครื่องหลอม
Cooling Water และ Hood Exhaust จัดการความร้อนคนละด้าน
แม้ Cooling Water System และ Hood Exhaust System จะเกี่ยวข้องกับกระบวนการเครื่องหลอมเหมือนกัน แต่ทั้งสองระบบมีหน้าที่แตกต่างกันอย่างชัดเจน
| ระบบ | สิ่งที่จัดการ | หลักการ |
|---|---|---|
| Cooling Water System | ความร้อนที่ถูกถ่ายเข้าสู่น้ำหล่อเย็น | น้ำรับความร้อนและนำไปคายที่ Cooling Tower |
| Cooling Tower 125RT | ความร้อนของ Cooling Water | ถ่ายเทความร้อนจากน้ำออกสู่บรรยากาศ |
| Water Treatment | คุณภาพน้ำ Cooling | ควบคุม pH / Conductivity / Chemical Feed / Blowdown |
| Hood Exhaust System | ควัน ไอร้อน และอากาศจากบริเวณกระบวนการ | รวบรวมอากาศใกล้แหล่งกำเนิดและลำเลียงผ่าน Duct |
| Centrifugal Fan | Airflow ในระบบ Exhaust | สร้างการเคลื่อนที่ของอากาศผ่านระบบ |
จึงไม่ควรมองว่า Cooling Tower กับ Hood Exhaust ทำหน้าที่เหมือนกัน
Cooling Water System เน้นการ นำความร้อนออกผ่านตัวกลางที่เป็นน้ำ ขณะที่ Hood Exhaust System เน้นการ รวบรวมและลำเลียงอากาศจากบริเวณกระบวนการ
เมื่อทั้งสองระบบทำงานร่วมกับระบบ Control และอุปกรณ์ที่เกี่ยวข้อง จึงเกิดเป็น Supporting System สำหรับ Melting Furnace ที่ครอบคลุมทั้งด้าน Cooling และ Exhaust

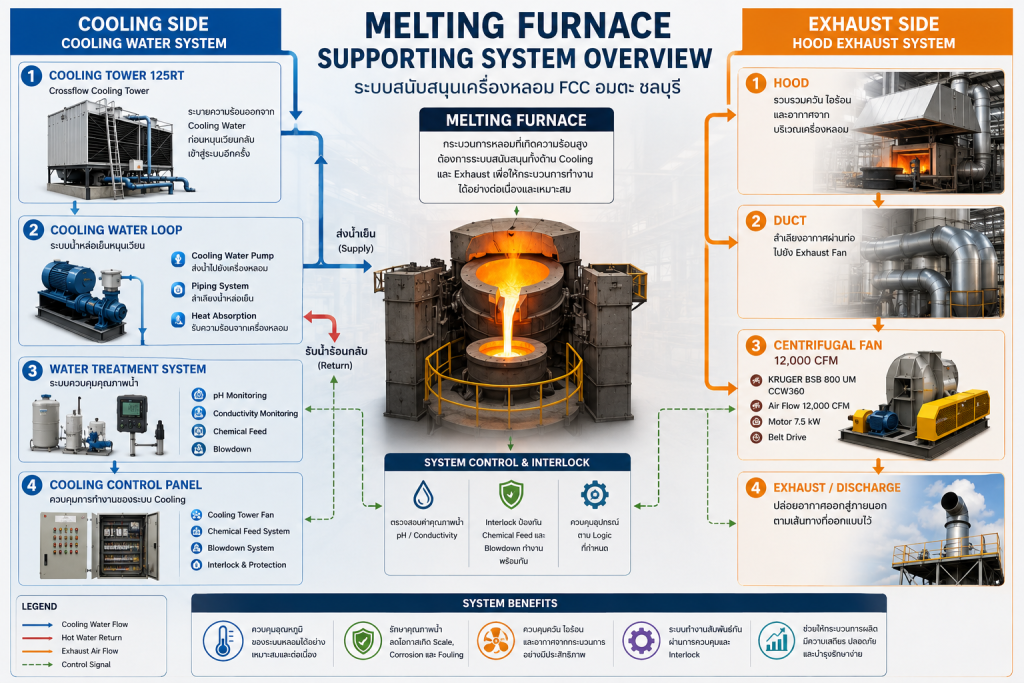

ระบบทั้งหมดทำงานร่วมกันอย่างไร? จาก Melting Furnace สู่ Cooling และ Exhaust
เมื่อมองภาพรวมของโปรเจกต์ที่ FCC อมตะ ชลบุรี จะเห็นว่าเครื่องหลอมไม่ได้ทำงานเพียงลำพัง แต่มีระบบสนับสนุนหลายส่วนทำหน้าที่จัดการทั้ง ความร้อน คุณภาพน้ำ และอากาศจากกระบวนการ
สามารถแบ่งการทำงานออกเป็น 2 ระบบหลัก ที่ทำงานสนับสนุน Melting Furnace ได้แก่ Cooling Water System และ Hood Exhaust System
ทั้งสองระบบมีหน้าที่แตกต่างกัน แต่มีจุดร่วมเดียวกันคือช่วยสนับสนุนให้กระบวนการเครื่องหลอมสามารถทำงานภายใต้สภาวะที่เหมาะสม
1. Melting Furnace – จุดศูนย์กลางของระบบ
Melting Furnace เป็นกระบวนการหลักของระบบทั้งหมด เมื่อมีการหลอมจะเกิดพลังงานความร้อนสูง ซึ่งจำเป็นต้องจัดการทั้งความร้อนที่ถ่ายเข้าสู่ระบบ Cooling และควันหรือไอร้อนบริเวณกระบวนการ
ดังนั้นระบบสนับสนุนจึงถูกแบ่งออกเป็นสองด้าน
ด้านแรกคือ Cooling Side สำหรับจัดการความร้อนผ่าน Cooling Water
อีกด้านคือ Exhaust Side สำหรับรวบรวมและลำเลียงควัน ไอร้อน และอากาศจากบริเวณเครื่องหลอม
2. Cooling Side – นำความร้อนออกผ่าน Cooling Water
Cooling Water จะหมุนเวียนไปยังส่วนที่ต้องการระบายความร้อนของเครื่องหลอมและรับความร้อนกลับเข้าสู่ระบบ
น้ำที่มีอุณหภูมิสูงขึ้นจะถูกส่งไปยัง Cooling Tower 125RT แบบ Crossflow เพื่อถ่ายเทความร้อนออกจากน้ำ ก่อนนำน้ำที่เย็นลงกลับไปหมุนเวียนใช้งานอีกครั้ง
แต่เนื่องจาก Cooling Water ถูกใช้งานหมุนเวียนอย่างต่อเนื่อง ระบบจึงต้องควบคุมคุณภาพน้ำควบคู่ไปด้วย
pH และ Conductivity Controller ทำหน้าที่ตรวจติดตามค่าที่ใช้ในการควบคุมระบบ ขณะที่ Chemical Feed และ Blowdown ทำงานตามเงื่อนไขที่กำหนด เพื่อช่วยบริหารคุณภาพน้ำภายใน Cooling System
โดยมี Cooling Control Panel เป็นส่วนสำคัญในการควบคุม Cooling Fan, Chemical Feed และ Blowdown รวมถึง Logic และ Interlock ที่เกี่ยวข้อง
ผลลัพธ์ของ Cooling Side
เป้าหมายของระบบฝั่งนี้จึงไม่ใช่เพียงการทำให้น้ำ “เย็นลง” แต่เป็นการรักษา การหมุนเวียน การระบายความร้อน และคุณภาพของ Cooling Water ให้เหมาะสมกับการใช้งานของระบบ
3. Exhaust Side – จัดการอากาศจากกระบวนการหลอม
ในขณะที่ Cooling Side จัดการความร้อนผ่านน้ำ อีกด้านหนึ่ง Hood Exhaust System จะทำหน้าที่จัดการควัน ไอร้อน และอากาศจากบริเวณกระบวนการ
Hood ทำหน้าที่รวบรวมอากาศใกล้แหล่งกำเนิด ก่อนที่อากาศจะถูกลำเลียงเข้าสู่ Duct
จากนั้น Centrifugal Exhaust Fan จะเป็นตัวสร้าง Airflow ทำให้อากาศเคลื่อนที่ผ่านระบบและถูกส่งออกทางด้าน Discharge ตามแนวทางที่ระบบออกแบบไว้
สำหรับโปรเจกต์นี้ใช้ KRUGER Centrifugal Exhaust Fan ขนาด 12,000 CFM ขับด้วย Motor 7.5 kW ผ่าน Belt Drive
ผลลัพธ์ของ Exhaust Side
ระบบฝั่ง Exhaust จึงเน้นการ รวบรวมและควบคุมทิศทางการเคลื่อนที่ของอากาศจากบริเวณเครื่องหลอม แทนที่จะปล่อยให้อากาศจากกระบวนการกระจายออกสู่พื้นที่โดยรอบโดยไม่มีการควบคุม
4. Control System – ทำให้อุปกรณ์ทำงานตามเงื่อนไขที่กำหนด
อีกองค์ประกอบที่ขาดไม่ได้คือ ระบบไฟฟ้าและระบบควบคุม
อุปกรณ์อย่าง Cooling Fan, Pump, Chemical Feed, Blowdown และ Exhaust Fan ล้วนต้องอาศัยระบบไฟฟ้าสำหรับการจ่ายกำลัง การ Start/Stop การควบคุม และ Protection ตามการออกแบบของแต่ละส่วน
โดยเฉพาะ Cooling Control Panel ที่มีหน้าที่เชื่อมการทำงานของระบบควบคุมคุณภาพน้ำเข้ากับอุปกรณ์จริง เช่น
- pH → Chemical Feed
- Conductivity → Blowdown
- Chemical Feed ↔ Blowdown → Interlock ไม่ให้ทำงานพร้อมกัน
- Cooling Fan → ควบคุมการทำงานจากหน้าตู้ตามระบบที่กำหนด
จึงกล่าวได้ว่า Control System เป็นส่วนที่ทำให้เครื่องจักรและอุปกรณ์ต่าง ๆ สามารถตอบสนองต่อเงื่อนไขการทำงานของระบบได้อย่างเป็นลำดับ
ทำไมระบบเหล่านี้ต้องออกแบบให้สัมพันธ์กัน?
แม้อุปกรณ์แต่ละตัวจะมีหน้าที่ของตัวเอง แต่ประสิทธิภาพของระบบโดยรวมไม่ได้ขึ้นอยู่กับอุปกรณ์ตัวใดตัวหนึ่ง
ตัวอย่างเช่น ต่อให้ Cooling Tower สามารถระบายความร้อนได้ดี แต่หาก Cooling Water Flow ไม่เหมาะสม ความสามารถในการนำความร้อนออกจากเครื่องจักรก็อาจลดลง
ในทางกลับกัน หาก Water Flow ดี แต่เกิด Scale หรือ Fouling ภายในระบบ ประสิทธิภาพการถ่ายเทความร้อนก็อาจได้รับผลกระทบ
เช่นเดียวกับ Hood Exhaust หาก Centrifugal Fan ทำงาน แต่ Hood หรือ Duct ไม่เหมาะสมกับระบบ Airflow ความสามารถในการรวบรวมอากาศจากบริเวณเครื่องหลอมก็อาจไม่เป็นไปตามที่ต้องการ
ดังนั้นการมองระบบแบบ System Integration จึงสำคัญกว่าการพิจารณาเพียง Specification ของอุปกรณ์แต่ละตัว
System Integration ของโปรเจกต์ FCC
สำหรับงานที่ FCC อมตะ ชลบุรี สามารถสรุปบทบาทของแต่ละระบบได้ดังนี้
| System | Equipment / Function | บทบาทต่อ Melting Furnace |
|---|---|---|
| Melting Process | Melting Furnace | กระบวนการหลักของระบบ |
| Cooling Water | Pump / Piping / Cooling Water | รับและลำเลียงความร้อน |
| Heat Rejection | Crossflow Cooling Tower 125RT | ระบายความร้อนออกจาก Cooling Water |
| Water Treatment | pH / Conductivity | ตรวจติดตามค่าที่ใช้ควบคุมคุณภาพน้ำ |
| Chemical Feed | Chemical Dosing System | จ่ายสารเคมีตามเงื่อนไขการควบคุม |
| Blowdown | Automatic Blowdown | ระบายน้ำบางส่วนตามเงื่อนไข Conductivity |
| Control | Cooling Control Panel | ควบคุมและประสานการทำงานของระบบ Cooling |
| Air Capture | Hood | รวบรวมอากาศบริเวณเครื่องหลอม |
| Air Transport | Duct | ลำเลียงอากาศผ่านระบบ Exhaust |
| Exhaust | Centrifugal Fan 12,000 CFM | สร้าง Airflow สำหรับระบบ Hood Exhaust |
Integrated Supporting System for Melting Furnace
Cooling • Water Quality • Control • Exhaust
หากระบบใดระบบหนึ่งมีปัญหา จะส่งผลอย่างไร?
เนื่องจากระบบสนับสนุนเครื่องหลอมประกอบด้วยหลายส่วนที่ทำงานสัมพันธ์กัน ความผิดปกติของอุปกรณ์เพียงส่วนเดียวอาจไม่ได้ส่งผลเฉพาะอุปกรณ์นั้น แต่สามารถกระทบต่อประสิทธิภาพของระบบส่วนอื่นที่เกี่ยวข้องได้
ดังนั้นการตรวจสอบระบบจึงควรมองเป็น ภาพรวมของทั้ง Cooling, Water Treatment, Control และ Exhaust Systemมากกว่าการตรวจสอบเครื่องจักรแต่ละตัวแยกจากกัน
1. Cooling Tower ระบายความร้อนได้ไม่ดี
Cooling Tower มีหน้าที่ถ่ายเทความร้อนออกจาก Cooling Water หากประสิทธิภาพการระบายความร้อนลดลง น้ำที่ออกจาก Cooling Tower อาจมีอุณหภูมิสูงกว่าสภาวะที่ต้องการ
เมื่อ Cooling Water ถูกส่งกลับไปใช้งานอีกครั้ง ความสามารถในการรับความร้อนจากระบบก็อาจลดลงตามไปด้วย
สาเหตุที่ควรตรวจสอบ เช่น การไหลของน้ำผิดปกติ, การกระจายน้ำไม่สม่ำเสมอ, Fill Media มีสิ่งสะสม, Airflow ลดลง หรือ Cooling Fan ทำงานผิดปกติ
2. Cooling Water Flow ลดลง
นอกจากอุณหภูมิน้ำแล้ว Flow Rate เป็นอีกปัจจัยสำคัญของระบบ Cooling
หากปริมาณน้ำหมุนเวียนลดลง การนำความร้อนออกจากส่วนที่ต้องการ Cooling ก็อาจลดลงตามไปด้วย
ความผิดปกติอาจเกี่ยวข้องกับหลายจุด เช่น Pump, Valve, Piping, การอุดตัน หรือสิ่งสะสมภายในระบบ จึงควรตรวจสอบทั้งเส้นทางการไหล ไม่ควรสรุปจาก Pump เพียงอย่างเดียว
3. คุณภาพ Cooling Water ไม่เหมาะสม
Cooling Water ที่หมุนเวียนผ่าน Cooling Tower มีการสูญเสียน้ำบางส่วนจากการระเหย ทำให้สารละลายบางชนิดในน้ำสามารถมีความเข้มข้นเพิ่มขึ้นได้
หากไม่มีการควบคุมอย่างเหมาะสม อาจเพิ่มโอกาสเกิดปัญหา เช่น
Scale – คราบตะกรันสะสมบนพื้นผิว
Corrosion – การกัดกร่อนของอุปกรณ์และระบบท่อ
Fouling – สิ่งสกปรกหรือสิ่งสะสมที่รบกวนการไหลและการถ่ายเทความร้อน
เมื่อเกิดการสะสมต่อเนื่อง อาจส่งผลต่อ Flow และประสิทธิภาพการถ่ายเทความร้อนของ Cooling System
นี่จึงเป็นเหตุผลที่ระบบของ FCC มีทั้ง pH Monitoring, Conductivity Monitoring, Chemical Feed และ Blowdown ทำงานร่วมกัน
4. Chemical Feed หรือ Blowdown ทำงานผิดปกติ
หาก Chemical Feed ไม่ทำงานตามเงื่อนไขที่กำหนด การควบคุมคุณภาพน้ำอาจไม่เป็นไปตามเป้าหมายของระบบ
ในขณะเดียวกัน หาก Blowdown ไม่สามารถทำงานได้ตามเงื่อนไข Conductivity การควบคุมความเข้มข้นของสารละลายในน้ำหมุนเวียนก็อาจได้รับผลกระทบ
จึงต้องตรวจสอบทั้ง Sensor/Controller, Pump หรือ Valve, ระบบไฟฟ้า และ Control Logic ที่เกี่ยวข้อง ไม่ควรตรวจเฉพาะอุปกรณ์ปลายทางเพียงอย่างเดียว
5. Cooling Control Panel มีปัญหา
Cooling Control Panel เป็นจุดควบคุมสำคัญของระบบ เพราะเชื่อมการทำงานระหว่าง Controller และอุปกรณ์ภาคสนาม
หากระบบ Control มีความผิดปกติ อาจส่งผลให้ Cooling Fan, Chemical Feed หรือ Blowdown ไม่สามารถทำงานตาม Mode หรือเงื่อนไขที่กำหนด
จุดที่ควรตรวจสอบจึงครอบคลุมตั้งแต่ Power Supply, Protection Device, Contactor, Overload, Relay, Controller, Wiring และสัญญาณจากอุปกรณ์ภาคสนาม
รวมถึงต้องตรวจสอบ Interlock ให้สามารถป้องกัน Chemical Feed และ Blowdown จากการทำงานพร้อมกันตาม Logic ของระบบ
6. Centrifugal Exhaust Fan หยุดทำงาน
สำหรับฝั่ง Hood Exhaust หาก Centrifugal Fan หยุดทำงาน แรงขับเคลื่อนหลักที่ทำให้อากาศไหลผ่านระบบจะหายไป
ความสามารถในการรวบรวมและลำเลียงควันหรือไอร้อนจากบริเวณ Hood จึงลดลงอย่างมากหรือหยุดลง ขึ้นอยู่กับลักษณะของระบบจริง
สาเหตุอาจมาจากหลายส่วน เช่น Motor, Electrical Protection, Bearing, Belt Drive หรือระบบ Control
สำหรับ Fan ที่ใช้ Belt Drive อย่างในโปรเจกต์นี้ สภาพของ Belt และ Pulley ก็มีความสำคัญ เพราะแม้ Motor จะทำงาน แต่หาก Belt เกิดการลื่น หย่อน หรือเสียหาย การส่งกำลังไปยัง Fan ก็อาจไม่เป็นไปตามปกติ
7. Duct หรือ Hood มีสิ่งสะสม
แม้ Exhaust Fan จะยังทำงานได้ตามปกติ แต่หาก Hood หรือ Duct มีสิ่งสะสมมากขึ้น ความต้านทานของระบบอาจเปลี่ยนแปลงและส่งผลต่อ Airflow
อาการที่สามารถสังเกตได้อาจรวมถึง การรวบรวมควันบริเวณ Hood ลดลง, Airflow เปลี่ยนแปลง หรือเกิดเสียงและการสั่นสะเทือนผิดปกติ
จึงควรตรวจสอบทั้ง Hood, Duct และ Fan เป็นระบบเดียวกัน
สรุปความสัมพันธ์ของปัญหาในแต่ละระบบ
| จุดที่เกิดปัญหา | ผลกระทบที่อาจเกิดขึ้น |
|---|---|
| Cooling Tower | อุณหภูมิน้ำหลัง Cooling สูงขึ้น |
| Cooling Water Flow | ความสามารถในการนำความร้อนออกลดลง |
| Water Quality | เพิ่มโอกาสเกิด Scale / Corrosion / Fouling |
| Chemical Feed | การควบคุมคุณภาพน้ำไม่เป็นไปตามเงื่อนไข |
| Blowdown | การควบคุมความเข้มข้นของน้ำหมุนเวียนได้รับผลกระทบ |
| Cooling Control Panel | อุปกรณ์อาจไม่ทำงานตาม Mode / Logic ที่กำหนด |
| Exhaust Fan | Airflow ใน Hood Exhaust System ลดลงหรือหยุด |
| Belt Drive | การส่งกำลังจาก Motor ไป Fan ลดลงหรือขาดหาย |
| Hood / Duct | ความสามารถในการรวบรวมและลำเลียงอากาศลดลง |
Inspection & Preventive Maintenance ระบบสนับสนุนเครื่องหลอม
เมื่อ Cooling Water และ Hood Exhaust เป็นระบบที่สนับสนุนกระบวนการเครื่องหลอม การบำรุงรักษาจึงควรตรวจสอบ ทั้งระบบอย่างต่อเนื่อง แทนที่จะรอให้อุปกรณ์เกิดปัญหาแล้วจึงแก้ไข
แนวทาง Preventive Maintenance สามารถแบ่งตามระบบได้ดังนี้
| ระบบ / อุปกรณ์ | รายการที่ควรตรวจสอบ |
|---|---|
| Cooling Tower | Fan, Motor, Fill Media, Water Distribution, Basin และสภาพโครงสร้าง |
| Cooling Water Pump | เสียง การสั่นสะเทือน การรั่วซึม และสภาวะการทำงาน |
| Piping / Valve | การรั่ว การอุดตัน และสภาพจุดเชื่อมต่อ |
| Cooling Water | pH, Conductivity และค่าคุณภาพน้ำตามเกณฑ์ที่กำหนด |
| Chemical Feed | Chemical Pump, Tank, ท่อจ่าย และการทำงานตาม Control |
| Blowdown | Valve และการตอบสนองต่อคำสั่งจาก Controller |
| Control Panel | อุปกรณ์ไฟฟ้า จุดต่อสาย Protection และสถานะการทำงาน |
| Hood | สิ่งสะสม สภาพ Hood และบริเวณรับอากาศ |
| Duct | การรั่ว สิ่งสะสม จุดต่อ และสภาพโครงสร้าง |
| Centrifugal Fan | Impeller, Bearing, เสียง และการสั่นสะเทือน |
| Motor 7.5 kW | Current, Temperature, Noise และสภาพการทำงาน |
| Belt / Pulley | Belt Tension, Wear และ Pulley Alignment |
| Belt Guard | ความสมบูรณ์และการยึดติด |
หมายเหตุ: ความถี่ในการตรวจสอบและเกณฑ์ยอมรับควรกำหนดตามคู่มือผู้ผลิต ชั่วโมงการทำงาน สภาพแวดล้อม และแผน Maintenance ของโรงงาน
สัญญาณเตือนที่ไม่ควรมองข้าม
ระหว่างการใช้งาน หากพบความผิดปกติเหล่านี้ ควรมีการตรวจสอบหาสาเหตุเพิ่มเติม
- Cooling Water มีอุณหภูมิสูงกว่าปกติ
- Flow หรือ Pressure ของระบบน้ำเปลี่ยนแปลง
- Cooling Tower Fan หรือ Pump มีเสียง/การสั่นผิดปกติ
- pH หรือ Conductivity ออกจากช่วงควบคุม
- Chemical Feed หรือ Blowdown ไม่ตอบสนองตามคำสั่ง
- Control Panel มี Alarm หรือ Protection Trip
- Hood รวบรวมควันได้ลดลง
- Exhaust Fan มีเสียงหรือการสั่นผิดปกติ
- Belt มีเสียง ลื่น หย่อน หรือมีร่องรอยสึกหรอ
- Motor มีอุณหภูมิหรือ Current ผิดปกติ
การพบอาการผิดปกติตั้งแต่ระยะแรกช่วยให้สามารถตรวจสอบและวางแผนแก้ไขได้ก่อนที่ปัญหาจะขยายไปยังส่วนอื่นของระบบ
Case Study: ระบบสนับสนุนเครื่องหลอม FCC อมตะ ชลบุรี
โปรเจกต์นี้เป็นงานระบบสนับสนุนกระบวนการ Melting Furnace ของ บริษัท เอ็ฟ.ซี.ซี. (ไทยแลนด์) จำกัด อมตะ ชลบุรี โดยครอบคลุมระบบที่เกี่ยวข้องกับการระบายความร้อน การควบคุมคุณภาพน้ำ ระบบควบคุม และระบบ Hood Exhaust
แนวคิดสำคัญของงานคือการมองอุปกรณ์แต่ละส่วนเป็น ระบบที่ทำงานเชื่อมโยงกัน ไม่ว่าจะเป็น Cooling Tower, Cooling Water, Chemical Feed, Blowdown, Cooling Control Panel รวมถึง Hood, Duct และ Centrifugal Exhaust Fan
ขอบเขตระบบในโปรเจกต์
| System | รายละเอียด |
|---|---|
| Melting Furnace | กระบวนการหลักที่ระบบต่าง ๆ ทำงานสนับสนุน |
| Cooling Water System | ระบบหมุนเวียนน้ำสำหรับรับและลำเลียงความร้อน |
| Cooling Tower | Crossflow Cooling Tower ขนาด 125RT |
| Water Treatment | ระบบตรวจติดตาม pH และ Conductivity |
| Chemical Feed | ระบบจ่ายสารเคมีตามเงื่อนไขควบคุม |
| Blowdown | ระบบระบายน้ำตามเงื่อนไข Conductivity |
| Cooling Control Panel | ควบคุม Cooling Fan, Chemical Feed และ Blowdown |
| Hood Exhaust System | ระบบรวบรวมและลำเลียงอากาศจากบริเวณเครื่องหลอม |
| Exhaust Fan | KRUGER Centrifugal Fan 12,000 CFM |
| Fan Motor | Mitsubishi Electric 7.5 kW |
| Drive System | Belt Drive |
| Installation | งานติดตั้งอุปกรณ์และโครงสร้างที่เกี่ยวข้อง |
จุดเด่นของระบบที่ติดตั้ง
1. ครอบคลุมทั้ง Cooling และ Exhaust
โปรเจกต์นี้ไม่ได้มีเพียง Cooling Tower หรือ Exhaust Fan แยกกัน แต่มีระบบสนับสนุนเครื่องหลอมทั้งสองด้าน
Cooling Side จัดการความร้อนผ่าน Cooling Water ขณะที่ Exhaust Side จัดการควัน ไอร้อน และอากาศจากบริเวณกระบวนการ
จึงช่วยให้สามารถมองการทำงานของเครื่องหลอมในลักษณะ Integrated System มากกว่าการมองอุปกรณ์แต่ละตัวแยกออกจากกัน
2. Cooling Tower 125RT แบบ Crossflow
Cooling Tower เป็นอุปกรณ์หลักสำหรับระบายความร้อนออกจาก Cooling Water ก่อนหมุนเวียนน้ำกลับเข้าสู่ระบบ
การเลือกขนาดและการทำงานของ Cooling Tower ต้องสัมพันธ์กับเงื่อนไขของระบบ Cooling Water เช่น Water Flow, อุณหภูมิน้ำเข้า–ออก และสภาพแวดล้อมในการใช้งาน
Crossflow Cooling Tower 125RT สำหรับระบบ Cooling Water ของเครื่องหลอม
3. ระบบ Water Treatment สำหรับ Cooling Water
นอกจากการระบายความร้อนแล้ว ยังมีระบบสำหรับตรวจติดตามและควบคุมคุณภาพ Cooling Water โดยใช้ pH และ Conductivity เป็นส่วนหนึ่งของเงื่อนไขการควบคุม
ระบบทำงานร่วมกับ Chemical Feed และ Automatic Blowdown เพื่อจัดการคุณภาพน้ำตาม Logic ที่กำหนด
ระบบ Water Treatment สำหรับตรวจติดตามและควบคุมคุณภาพ Cooling Water
4. Cooling Control Panel
Cooling Control Panel ทำหน้าที่ควบคุมอุปกรณ์สำคัญของระบบ ได้แก่ Cooling Fan, Chemical Feed และ Blowdown
ระบบรองรับการควบคุมตาม Mode ที่กำหนด รวมถึงมี Interlock ระหว่าง Chemical Feed และ Blowdown เพื่อไม่ให้ทั้งสองระบบทำงานพร้อมกัน
Cooling Control Panel สำหรับควบคุม Cooling Fan, Chemical Feed และ Blowdown
5. Hood Exhaust System สำหรับเครื่องหลอม
อีกส่วนสำคัญคือ Hood Exhaust System ซึ่งทำหน้าที่รวบรวมควัน ไอร้อน และอากาศจากบริเวณเครื่องหลอม ก่อนลำเลียงผ่าน Duct ไปยัง Exhaust Fan
ระบบนี้ช่วยควบคุมเส้นทางการเคลื่อนที่ของอากาศจากบริเวณกระบวนการ โดยต้องพิจารณา Hood, Duct และ Fan ให้ทำงานสัมพันธ์กัน
6. Centrifugal Exhaust Fan 12,000 CFM
ระบบ Hood Exhaust ใช้ KRUGER Centrifugal Exhaust Fan รุ่น BSB 800 UM CCW360 ขนาด Air Flow 12,000 CFMขับด้วย Mitsubishi Electric Motor 7.5 kW
กำลังจาก Motor ถูกส่งไปยัง Fan ผ่านระบบ Belt Drive เพื่อขับ Impeller และสร้าง Airflow สำหรับลำเลียงอากาศผ่านระบบ Exhaust
KRUGER Centrifugal Exhaust Fan 12,000 CFM Motor 7.5 kW สำหรับ Hood Exhaust System
FAQ – คำถามที่พบบ่อย
1. ทำไมเครื่องหลอมต้องมี Cooling Water System?
Cooling Water ทำหน้าที่รับและลำเลียงความร้อนออกจากส่วนที่ต้องการ Cooling ของเครื่องหลอม ก่อนนำน้ำกลับไปถ่ายเทความร้อนที่ Cooling Tower และหมุนเวียนกลับมาใช้งานอีกครั้ง
2. Cooling Tower 125RT ทำหน้าที่อะไร?
Cooling Tower ทำหน้าที่ถ่ายเทความร้อนออกจาก Cooling Water เพื่อให้น้ำที่ผ่านการ Cooling สามารถกลับเข้าสู่วงจรหมุนเวียนได้อีกครั้ง โดยประสิทธิภาพจริงขึ้นอยู่กับเงื่อนไขการออกแบบและการใช้งานของระบบ
3. ทำไม Cooling Water ต้องควบคุม pH และ Conductivity?
เพราะคุณภาพน้ำมีผลต่อการเกิด Scale, Corrosion และ Fouling การติดตามค่าที่เกี่ยวข้องจึงช่วยให้ระบบ Chemical Feed และ Blowdown สามารถทำงานตามแนวทางควบคุมคุณภาพน้ำที่กำหนดไว้
4. Chemical Feed และ Blowdown ทำงานพร้อมกันหรือไม่?
สำหรับระบบของโปรเจกต์นี้ ไม่ทำงานพร้อมกัน โดยมี Interlock ป้องกันการทำงานพร้อมกันของ Chemical Feed และ Blowdown
5. Hood Exhaust System มีหน้าที่อะไร?
Hood Exhaust System ทำหน้าที่รวบรวมควัน ไอร้อน และอากาศจากบริเวณเครื่องหลอม แล้วลำเลียงผ่าน Duct โดยใช้ Exhaust Fan สร้าง Airflow ภายในระบบ
6. ทำไมระบบ Hood Exhaust จึงใช้ Centrifugal Fan?
ระบบ Hood และ Duct มีความต้านทานต่อการไหลของอากาศ การเลือก Fan จึงต้องพิจารณาทั้ง Airflow และ Pressure Requirement ของระบบ โดย Centrifugal Fan สามารถออกแบบให้เหมาะกับระบบ Duct และ Exhaust ในงานอุตสาหกรรมได้
7. Centrifugal Fan ของโปรเจกต์นี้มีขนาดเท่าไร?
Fan ที่ใช้เป็น KRUGER Centrifugal Exhaust Fan ขนาด 12,000 CFM ใช้ Motor ขนาด 7.5 kW และส่งกำลังด้วย Belt Drive
8. ระบบ Cooling และ Hood Exhaust ทำงานเหมือนกันหรือไม่?
ไม่เหมือนกัน โดย Cooling Water System จัดการความร้อนผ่านน้ำ ส่วน Hood Exhaust System จัดการควัน ไอร้อน และอากาศจากบริเวณกระบวนการ แต่ทั้งสองระบบทำหน้าที่สนับสนุน Melting Furnace ร่วมกัน
บทสรุป
ระบบสนับสนุนเครื่องหลอมของ FCC อมตะ ชลบุรี แสดงให้เห็นว่าการควบคุมกระบวนการที่มีความร้อนสูงไม่ได้ขึ้นอยู่กับอุปกรณ์เพียงตัวเดียว แต่ต้องอาศัยหลายระบบทำงานสัมพันธ์กัน
ฝั่ง Cooling Water System ทำหน้าที่รับและลำเลียงความร้อน โดยมี Crossflow Cooling Tower 125RT ช่วยระบายความร้อนออกจากน้ำ พร้อมระบบ Water Treatment, Chemical Feed, Blowdown และ Cooling Control Panel สำหรับดูแลและควบคุมการทำงานของ Cooling System
ขณะที่ฝั่ง Hood Exhaust System ทำหน้าที่รวบรวมควัน ไอร้อน และอากาศจากบริเวณเครื่องหลอม ผ่าน Hood และ Duct โดยใช้ KRUGER Centrifugal Exhaust Fan 12,000 CFM Motor 7.5 kW เป็นอุปกรณ์หลักในการสร้าง Airflow
เมื่อระบบ Cooling, Water Treatment, Control และ Exhaust ถูกพิจารณาร่วมกัน จึงเกิดเป็น Integrated Supporting System for Melting Furnace ที่ครอบคลุมทั้งการจัดการความร้อน คุณภาพน้ำ และการลำเลียงอากาศจากกระบวนการ
Why Choose Taradinverter
Taradinverter ให้บริการออกแบบและประกอบตู้ควบคุมไฟฟ้าสำหรับงานอุตสาหกรรม โดยคำนึงถึงความปลอดภัย ความน่าเชื่อถือ และความสะดวกในการบำรุงรักษาเป็นสำคัญ
เราให้บริการตั้งแต่การวิเคราะห์ความต้องการของลูกค้า การเลือกอุปกรณ์ การออกแบบวงจร การประกอบตู้ การทดสอบก่อนส่งมอบ ไปจนถึงการให้คำปรึกษาด้านการติดตั้งและการใช้งาน
จุดเด่นของเรา
- ออกแบบตู้ตามการใช้งานจริงของลูกค้า
- เลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรม
- เดินสายและจัด Layout อย่างเป็นระบบ
- ทดสอบการทำงานก่อนส่งมอบทุกตู้
- รองรับการปรับแต่งและขยายระบบในอนาคต
- พร้อมให้คำปรึกษาด้านระบบไฟฟ้าและ Automation
หากต้องการ ตู้ควบคุมไฟฟ้าที่ออกแบบตรงการใช้งานจริง ใช้อุปกรณ์แท้ และประกอบอย่างมืออาชีพ
ติดต่อทีมงาน Taradinverter ได้เลยค่ะ📞 โทร: 095-763-1816 (Weerut)
📧 อีเมล: WKBEng03@hotmail.com
🌐 เว็บไซต์: www.taradinverter.com
📍 ส่งงานตรงเวลา มั่นใจคุณภาพทุกใบ
Related Posts
Comments (0)
