ระบบ Cooling Tower ไม่ได้มีเพียงหน้าที่ลดอุณหภูมิของน้ำเท่านั้น แต่ คุณภาพของน้ำที่หมุนเวียนอยู่ภายในระบบก็เป็นอีกปัจจัยสำคัญ ที่ส่งผลโดยตรงต่อประสิทธิภาพการระบายความร้อนและอายุการใช้งานของอุปกรณ์

เมื่อน้ำ Cooling Water ถูกหมุนเวียนและใช้งานอย่างต่อเนื่อง น้ำบางส่วนจะสูญเสียจากการระเหย ขณะที่แร่ธาตุและสารละลายต่าง ๆ ยังคงสะสมอยู่ในระบบ ส่งผลให้ความเข้มข้นเพิ่มสูงขึ้น หากไม่มีการควบคุมอย่างเหมาะสม อาจนำไปสู่ปัญหา ตะกรัน (Scale), การกัดกร่อน (Corrosion), สิ่งสกปรกสะสม และการอุดตัน ซึ่งส่งผลต่อประสิทธิภาพการแลกเปลี่ยนความร้อนของระบบ Cooling Water ได้

สำหรับระบบนี้จึงมีการนำ Chemical Feed และ Automatic Blowdown เข้ามาทำงานร่วมกับอุปกรณ์ตรวจวัดคุณภาพน้ำ เพื่อช่วยรักษาสภาวะของน้ำหมุนเวียนให้อยู่ภายในเงื่อนไขที่กำหนด

หลักการโดยรวมสามารถเข้าใจง่าย ๆ ได้ว่า

ตรวจวัดคุณภาพน้ำ
↓
pH ไม่อยู่ในเงื่อนไข → Chemical Feed
↓
Conductivity สูงเกินค่ากำหนด → Blowdown
↓
ควบคุมคุณภาพน้ำหมุนเวียน
↓
ช่วยรักษาประสิทธิภาพของ Cooling Water System

ทำไม Cooling Tower ต้องควบคุมคุณภาพน้ำ?

Cooling Tower เป็นระบบที่มีการนำน้ำกลับมาหมุนเวียนใช้งานซ้ำ และมีการระเหยของน้ำเกิดขึ้นระหว่างกระบวนการระบายความร้อน

เมื่อน้ำระเหยออกไป สารละลายและแร่ธาตุบางส่วนไม่ได้ระเหยตามน้ำออกไปด้วย ทำให้ความเข้มข้นของสารละลายในน้ำหมุนเวียนมีแนวโน้มเพิ่มสูงขึ้นเรื่อย ๆ

หากปล่อยให้คุณภาพน้ำเปลี่ยนแปลงโดยไม่มีการควบคุม อาจเกิดปัญหา เช่น

• Scale – คราบตะกรันสะสมตามท่อและพื้นผิวแลกเปลี่ยนความร้อน
• Corrosion – การกัดกร่อนของท่อ วาล์ว ปั๊ม และอุปกรณ์โลหะ
• Fouling – สิ่งสกปรกสะสมจนขัดขวางการไหลของน้ำ
• Biofouling – การสะสมของตะไคร่หรือจุลินทรีย์
• Heat Transfer Efficiency ลดลง – การแลกเปลี่ยนความร้อนทำได้ไม่เต็มประสิทธิภาพ

ดังนั้น การดูแล Cooling Tower จึงไม่ได้พิจารณาเพียงว่า “น้ำเย็นหรือไม่” แต่ต้องพิจารณาด้วยว่า “คุณภาพของน้ำที่กำลังหมุนเวียนอยู่เหมาะสมหรือไม่”

ระบบควบคุมคุณภาพน้ำชุดนี้ประกอบด้วยอะไรบ้าง?

จากชุดอุปกรณ์หน้างานของโปรเจกต์นี้ เราสามารถแบ่งองค์ประกอบหลักออกได้ดังนี้

อุปกรณ์	หน้าที่
Chemical Tank	ถังสำหรับจัดเก็บสารเคมีที่ใช้ในระบบ Chemical Dosing
Chemical Dosing Pump	ดูดและจ่ายสารเคมีจากถังเข้าสู่ระบบในอัตราที่กำหนด
Chemical Tubing / Injection Line	ลำเลียงสารเคมีจาก Dosing Pump ไปยังจุดจ่ายสาร
pH Sensor / Controller	ตรวจวัดและควบคุมตามค่าความเป็นกรด–ด่างของน้ำ
Conductivity Sensor / Controller	ตรวจวัดค่าการนำไฟฟ้าของน้ำ เพื่อใช้เป็นเงื่อนไขในการควบคุม Blowdown
Blowdown Valve	เปิด–ปิดการระบายน้ำบางส่วนออกจากระบบ
Cooling Water Piping	ระบบท่อสำหรับหมุนเวียนและเชื่อมต่ออุปกรณ์ต่าง ๆ
Cooling Control Panel	รับสัญญาณจาก Controller และควบคุม Chemical Feed, Blowdown รวมถึงอุปกรณ์ที่เกี่ยวข้อง

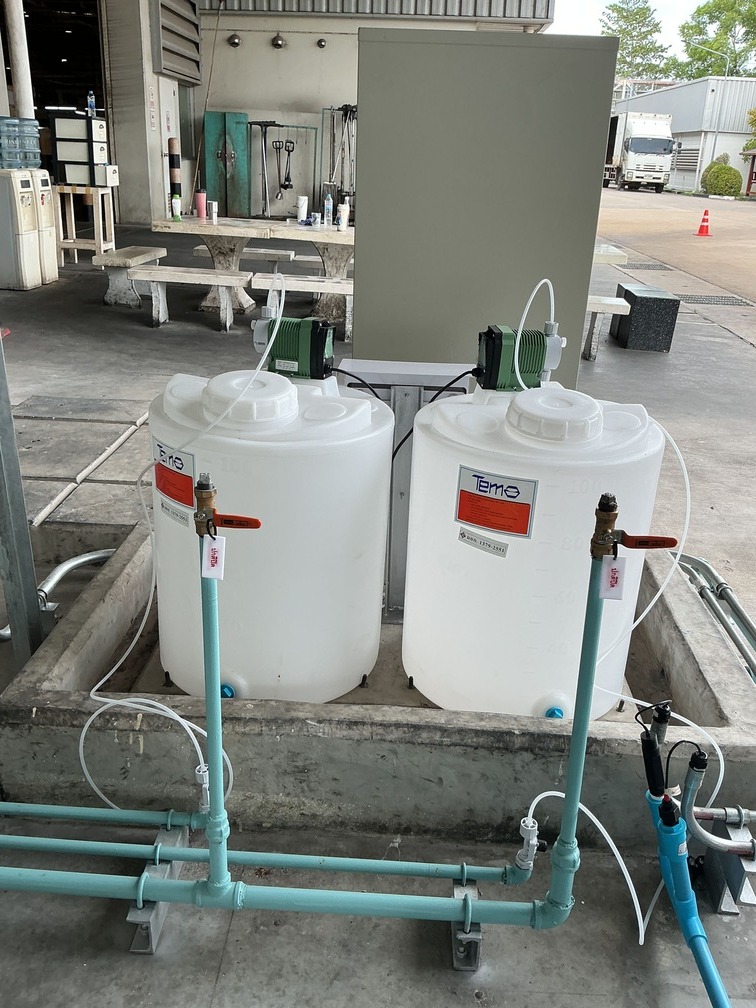

ชุด Chemical Feed สำหรับระบบ Cooling Tower ประกอบด้วย Chemical Tank, Dosing Pump และระบบท่อจ่ายสารเคมี ซึ่งติดตั้งร่วมกับระบบตรวจวัดและ Cooling Control Panel

Chemical Feed คืออะไร?

Chemical Feed คือกระบวนการเติมสารเคมีเข้าสู่ระบบน้ำ Cooling Water ในปริมาณที่ควบคุม เพื่อช่วยรักษาคุณภาพน้ำให้อยู่ในเงื่อนไขที่เหมาะสมกับการใช้งาน

สำหรับระบบนี้ Chemical Feed Pump ทำงานร่วมกับ pH Controller โดย Controller จะรับค่าจากเซนเซอร์ ตรวจสอบค่า pH ของน้ำ และเปรียบเทียบกับค่าที่กำหนดไว้ เมื่อค่า pH เข้าเงื่อนไขที่ต้องเติมสารเคมี ระบบจึงส่งคำสั่งให้ Chemical Feed Pump ทำงาน และหยุดเมื่อค่ากลับเข้าสู่ช่วงที่กำหนด

หลักการสามารถสรุปได้ง่าย ๆ ว่า:

pH Sensor
↓
pH Controller ตรวจสอบค่า
↓
เปรียบเทียบกับค่าที่ตั้งไว้
↓
เข้าเงื่อนไข Chemical Feed
↓
Dosing Pump ทำงาน
↓
จ่ายสารเคมีเข้าสู่ Cooling Water
↓
ค่า pH กลับเข้าสู่ช่วงที่กำหนด
↓
Dosing Pump หยุด

Chemical Dosing Pump ทำหน้าที่อะไร?

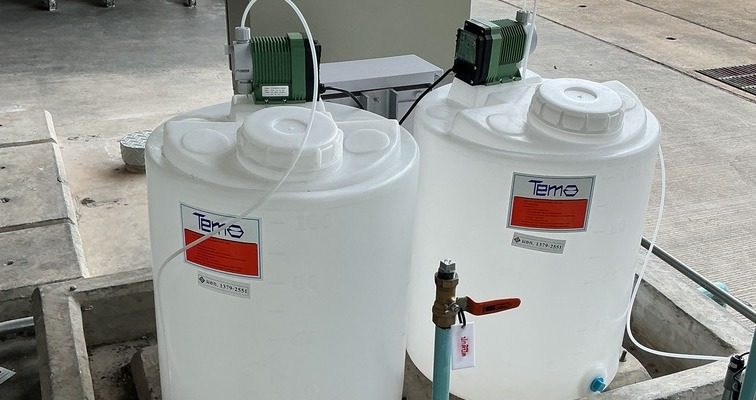

จากภาพหน้างานจะเห็น Dosing Pump ติดตั้งอยู่บริเวณด้านบนของ Chemical Tank และมี Chemical Tubing เชื่อมต่อจากปั๊มเข้าสู่ระบบ

หน้าที่ของ Dosing Pump คือ ดูดสารเคมีจาก Chemical Tank และจ่ายเข้าสู่ระบบน้ำในอัตราที่ควบคุมได้ แตกต่างจากปั๊มน้ำทั่วไปที่เน้นการส่งน้ำปริมาณมาก เพราะงาน Chemical Dosing ต้องการควบคุมปริมาณสารที่เติมเข้าสู่ระบบอย่างเหมาะสม

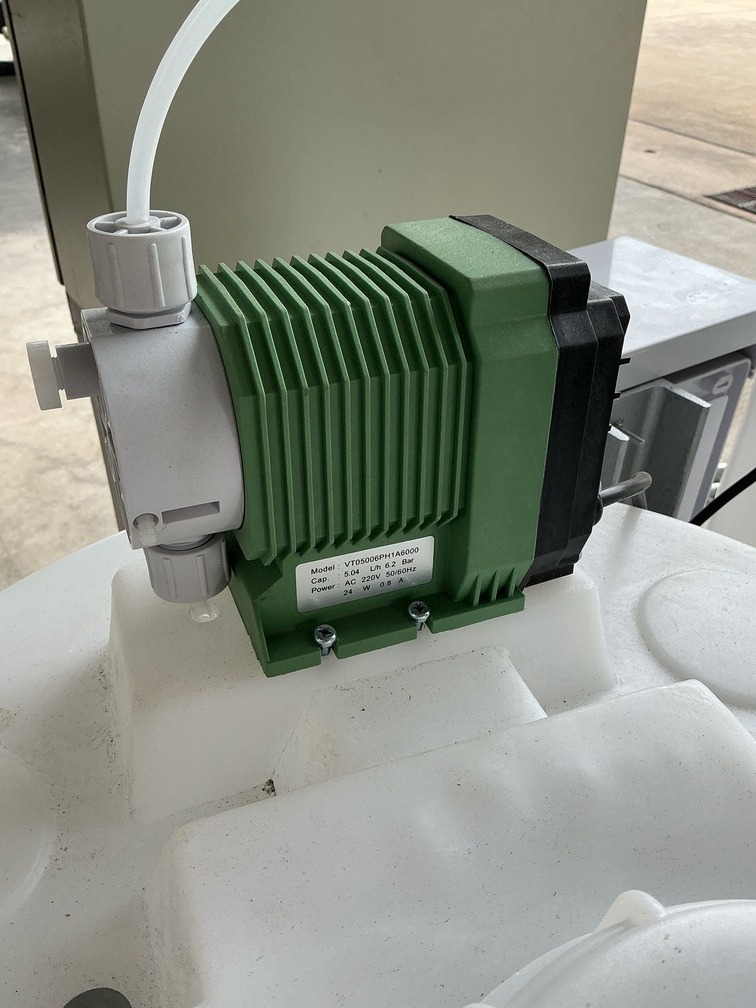

จาก Nameplate ของ Dosing Pump ที่เห็นในภาพ สามารถอ่านข้อมูลได้ประมาณนี้:

รายการ	Specification
Equipment	Chemical Dosing Pump
Model	VT05006PH1A600
Capacity	5.04 L/h
Pressure	6.2 bar
Power Supply	AC 220V, 50/60Hz
Power	24 W
Current	0.8 A

Chemical Dosing Pump สำหรับจ่ายสารเคมีจาก Chemical Tank เข้าสู่ระบบ Cooling Water โดยควบคุมการทำงานร่วมกับ pH Controller

Conductivity คืออะไร และเกี่ยวข้องกับ Cooling Tower อย่างไร?

นอกจากค่า pH แล้ว อีกค่าหนึ่งที่สำคัญในระบบนี้คือ Conductivity หรือค่าการนำไฟฟ้าของน้ำ

Conductivity สามารถใช้เป็นตัวบ่งชี้การเปลี่ยนแปลงของปริมาณสารละลายไอออนิกในน้ำได้ เมื่อ Cooling Tower ทำงาน น้ำบางส่วนสูญเสียจากการระเหย แต่สารละลายจำนวนหนึ่งยังคงอยู่ ทำให้มีแนวโน้มสะสมและมีความเข้มข้นเพิ่มขึ้น

ดังนั้นระบบจึงติดตั้ง Conductivity Sensor และ Conductivity Controller เพื่อตรวจติดตามค่าดังกล่าว และนำมาใช้เป็นเงื่อนไขควบคุมระบบ Blowdown

สำหรับโปรเจกต์นี้ เมื่อ Conductivity สูงกว่าค่าที่ตั้งไว้ Controller จะส่งคำสั่งเข้าสู่วงจรควบคุมเพื่อเปิด Blowdown Valve และระบายน้ำบางส่วนออกจากระบบ

Automatic Blowdown คืออะไร?

Blowdown คือการระบายน้ำหมุนเวียนบางส่วนออกจาก Cooling Water System เพื่อช่วยควบคุมความเข้มข้นของสารละลายและแร่ธาตุที่สะสมอยู่ในน้ำ

ระบบนี้ใช้ Conductivity Controller เป็นตัวตรวจสอบสภาวะของน้ำ เมื่อค่าที่ตรวจวัดสูงกว่าค่าที่กำหนด ระบบจะส่งคำสั่งผ่านวงจรควบคุม และเมื่อเงื่อนไข Interlock ถูกต้อง Blowdown Valve จึงเปิดเพื่อระบายน้ำบางส่วนออก

เมื่อ Conductivity กลับเข้าสู่ช่วงที่กำหนด Controller จะยกเลิกคำสั่งและ Blowdown Valve ปิด

Flow ของระบบนี้ทำเป็นภาพประกอบได้สวยมาก:

Cooling Water
↓
Conductivity Sensor
↓
Conductivity Controller
↓
Conductivity สูงกว่าค่าที่กำหนด
↓
ตรวจสอบ Interlock
↓
Blowdown Valve OPEN
↓
ระบายน้ำบางส่วนออก
↓
Conductivity กลับเข้าสู่ช่วงที่กำหนด
↓
Blowdown Valve CLOSE

ทำไม Cooling Tower ต้องมี Blowdown?

ลองนึกภาพง่าย ๆ ว่า Cooling Tower ใช้น้ำชุดเดิมหมุนเวียนไปเรื่อย ๆ

น้ำระเหยออก → เติมน้ำใหม่ → น้ำระเหยอีก → เติมน้ำใหม่อีก

สิ่งที่เกิดขึ้นคือ น้ำระเหยออกไป แต่แร่ธาตุและสารละลายหลายชนิดไม่ได้ระเหยออกไปพร้อมกันทั้งหมด ทำให้เกิดการสะสมในน้ำหมุนเวียน

หากปล่อยให้ความเข้มข้นเพิ่มขึ้นต่อเนื่อง อาจเพิ่มความเสี่ยงต่อปัญหา เช่น Scale, Corrosion และ Fouling ซึ่งส่งผลต่อท่อ ปั๊ม วาล์ว และพื้นผิวแลกเปลี่ยนความร้อน รวมถึงประสิทธิภาพของ Cooling Tower โดยรวม

Blowdown จึงทำหน้าที่เหมือนการ “ถ่ายน้ำบางส่วนออกเพื่อควบคุมความเข้มข้นของน้ำหมุนเวียน” ไม่ใช่การถ่ายน้ำทั้งหมดออกจาก Cooling Tower

Chemical Feed กับ Blowdown ต่างกันอย่างไร?

หัวข้อ	Chemical Feed	Blowdown
หน้าที่หลัก	เติมสารเคมีเข้าสู่ระบบ	ระบายน้ำบางส่วนออก
ตัวแปรควบคุมในระบบนี้	pH	Conductivity
Controller	pH Controller	Conductivity Controller
อุปกรณ์ที่สั่งงาน	Chemical Feed Pump	Blowdown Valve
การทำงาน Auto	ตามเงื่อนไข pH ที่ตั้งไว้	เมื่อ Conductivity เข้าเงื่อนไขที่ตั้งไว้
เป้าหมาย	รักษาสภาวะทางเคมีของน้ำ	ควบคุมการสะสมของสารละลายในน้ำ
ทำงานพร้อมกัน?	ไม่ได้	ไม่ได้

ทำไม Chemical Feed และ Blowdown จึงห้ามทำงานพร้อมกัน?

ระบบนี้มี Electrical Interlock ป้องกัน Chemical Feed และ Blowdown ไม่ให้ทำงานพร้อมกัน ทั้งใน Auto และ Manual Mode

เหตุผลง่ายมาก:

หากระบบกำลังเติมสารเคมี แต่ Blowdown Valve เปิดระบายน้ำในเวลาเดียวกัน สารเคมีที่เพิ่งเติมเข้าไปอาจถูกระบายออกจากระบบทันที

นอกจากสิ้นเปลืองสารเคมีแล้ว ยังทำให้การควบคุมคุณภาพน้ำไม่เป็นไปตามที่ต้องการอีกด้วย

ดังนั้น Logic จึงเป็น:

Chemical Feed ON
→ Blowdown ไม่ได้รับอนุญาต

ในทางกลับกัน

Blowdown ON
→ Chemical Feed ไม่ได้รับอนุญาต

เมื่อระบบที่กำลังทำงานหยุดแล้ว อีกระบบจึงกลับเข้าสู่สถานะพร้อมทำงานตามเงื่อนไขของ Controller ได้อีกครั้ง

** ระบบ Chemical Feed และ Blowdown ควบคุมจากอะไร?

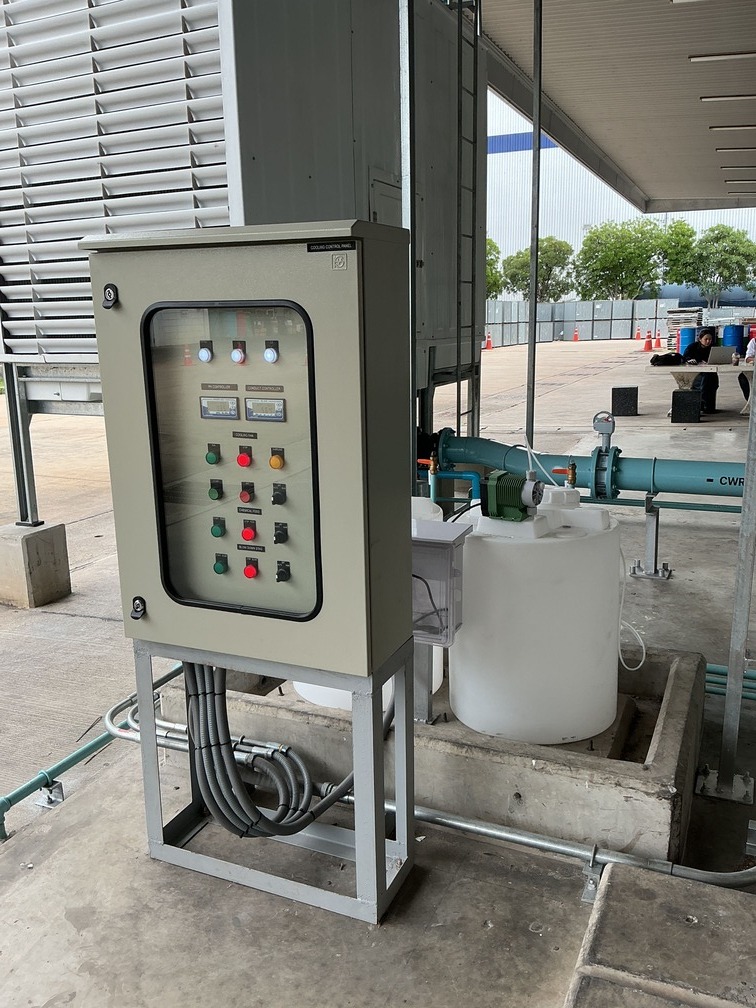

การสั่งงานของ Chemical Feed Pump และ Blowdown Valve ถูกควบคุมผ่าน Cooling Control Panel ซึ่งทำงานร่วมกับ pH Controller, Conductivity Controller และวงจร Interlock เพื่อรองรับทั้ง Auto และ Manual Mode

อ่านเพิ่มเติม: Cooling Control Panel พร้อมระบบ Chemical Feed & Blowdo

ระบบ Chemical Feed & Blowdown ทำงานร่วมกันอย่างไร?ระบบควบคุมคุณภาพน้ำของ Cooling Tower ประกอบด้วยอุปกรณ์หลายส่วน ตั้งแต่ Chemical Tank, Dosing Pump, Sensor, Controller, Blowdown Valve ไปจนถึง Cooling Control Panel โดยแต่ละส่วนทำงานสัมพันธ์กันเพื่อควบคุมสภาวะของน้ำที่หมุนเวียนอยู่ในระบบสามารถแบ่งการทำงานหลักออกเป็น 2 กระบวนการ ได้แก่ การควบคุมด้วย pH และการควบคุมด้วย Conductivity1. ตรวจวัดคุณภาพน้ำ Cooling Waterน้ำที่หมุนเวียนอยู่ในระบบจะถูกตรวจติดตามค่าที่สำคัญผ่าน Sensor โดยระบบนี้มีการตรวจวัดหลัก ได้แก่pH — ใช้เป็นเงื่อนไขสำหรับระบบ Chemical FeedConductivity — ใช้เป็นเงื่อนไขสำหรับระบบ Automatic Blowdownค่าที่ตรวจวัดได้จะถูกส่งไปยัง Controller เพื่อเปรียบเทียบกับค่าควบคุมที่ตั้งไว้

---

2. pH เข้าเงื่อนไข → Chemical Feed ทำงานเมื่อ pH Controller ตรวจพบว่าค่า pH เข้าเงื่อนไขที่ต้องปรับ ระบบจะส่งคำสั่งไปยังวงจรควบคุมจากนั้น Chemical Dosing Pump จะดูดสารเคมีจาก Chemical Tank และจ่ายเข้าสู่ Cooling Water ในปริมาณที่ควบคุมได้เมื่อค่า pH กลับเข้าสู่ช่วงควบคุม ระบบจึงหยุดการจ่ายสารเคมีpH Sensor↓pH Controller↓ตรวจสอบค่า Setpoint↓Chemical Dosing Pump ON↓ดูดสารจาก Chemical Tank↓Chemical Injection↓Cooling Water

---

3. Conductivity สูง → Automatic Blowdown ทำงานในอีกด้านหนึ่ง Conductivity Controller จะตรวจติดตามค่าการนำไฟฟ้าของน้ำอย่างต่อเนื่องเมื่อ Conductivity เข้าเงื่อนไขที่ตั้งไว้สำหรับการ Blowdown ระบบจะตรวจสอบ Interlock ก่อนอนุญาตให้ Blowdown ทำงานจากนั้น Blowdown Valve จึงเปิดเพื่อ ระบายน้ำหมุนเวียนบางส่วนออกจากระบบเมื่อค่ากลับเข้าสู่ช่วงที่กำหนด Blowdown Valve จะปิด และระบบกลับเข้าสู่การทำงานตามปกติConductivity Sensor↓Conductivity Controller↓Conductivity เข้าเงื่อนไข Blowdown↓Interlock Check↓Blowdown Valve OPEN↓ระบายน้ำบางส่วนออก↓Conductivity กลับเข้าสู่ช่วงควบคุม↓Blowdown Valve CLOSE

---

4. Interlock ป้องกันการทำงานพร้อมกันก่อนที่ Chemical Feed หรือ Blowdown จะทำงาน ระบบจะตรวจสอบสถานะของอีกฝั่งหนึ่งก่อนหลักการคือChemical Feed ON → Blowdown OFFและBlowdown ON → Chemical Feed OFF

จึงช่วยป้องกันสถานการณ์ที่ระบบกำลังเติมสารเคมี แต่ในเวลาเดียวกันกลับเปิดวาล์วระบายน้ำออก ซึ่งอาจทำให้สารเคมีที่เพิ่งเติมถูกระบายออกไปโดยไม่จำเป็น

มองทั้งระบบแบบง่าย ๆ

                  COOLING WATER
                       │
              ┌────────┴────────┐
              │                 │
          pH SENSOR      CONDUCTIVITY SENSOR
              │                 │
              ▼                 ▼
       pH CONTROLLER     CONDUCTIVITY CONTROLLER
              │                 │
              ▼                 ▼
       CHEMICAL FEED        BLOWDOWN
              │                 │
              ▼                 ▼
        DOSING PUMP       BLOWDOWN VALVE
              │                 │
              ▼                 ▼
      เติมสารเคมี         ระบายน้ำบางส่วน
              │                 │
              └────────┬────────┘
                       │
                  INTERLOCK
                       │
             ไม่ทำงานพร้อมกัน

จุดสำคัญของระบบ

ระบบนี้จึงไม่ได้เป็นเพียง “ปั๊มเติมสารเคมี” แต่เป็นระบบควบคุมคุณภาพน้ำที่นำค่าที่ตรวจวัดได้มาใช้ในการสั่งงานอุปกรณ์โดยอัตโนมัติ

pH → ควบคุม Chemical Feed

Conductivity → ควบคุม Blowdown

Interlock → ควบคุมไม่ให้ทั้งสองระบบทำงานพร้อมกัน

ส่วน Cooling Control Panel ทำหน้าที่เชื่อมการตรวจวัดและการสั่งงานของอุปกรณ์ต่าง ๆ เข้าด้วยกัน

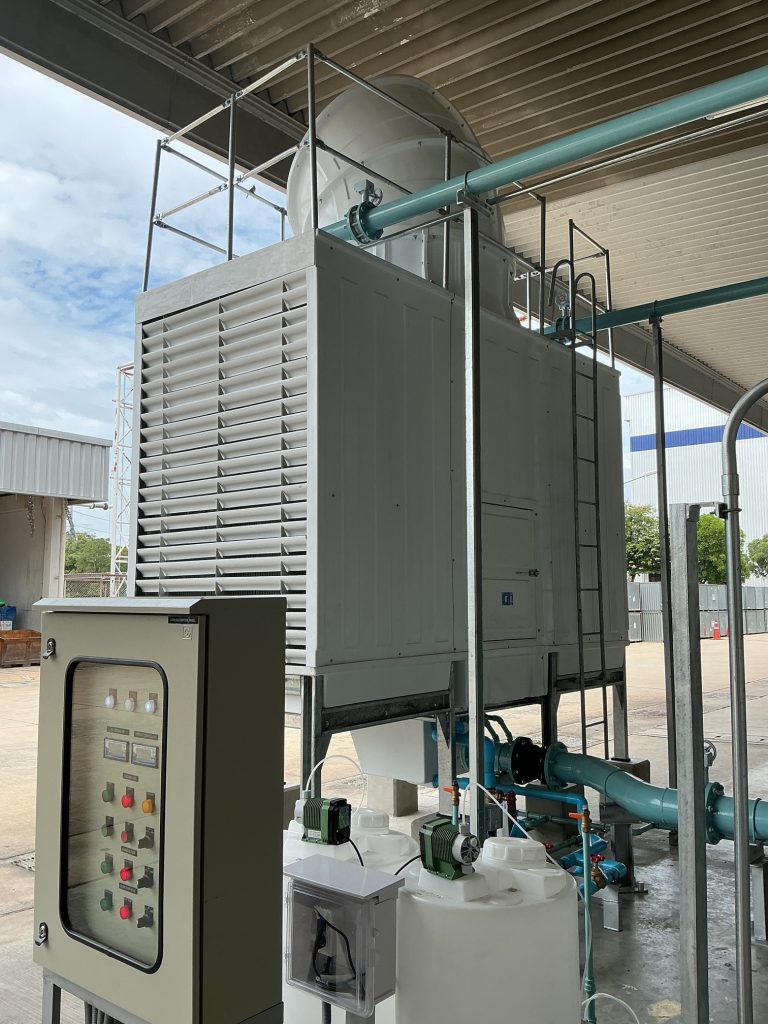

ความสัมพันธ์กับ Cooling Tower 125RT

หัวข้อนี้ ควรมีมาก เพราะจะเป็น Internal Link กลับไปบทความที่เราเพิ่งทำเสร็จ

Chemical Feed และ Blowdown ไม่ได้เป็นระบบที่ทำงานแยกออกจาก Cooling Tower แต่เป็นส่วนหนึ่งของการดูแล Cooling Water ที่หมุนเวียนใช้งานภายในระบบ

Cooling Tower มีหน้าที่หลักในการ ระบายความร้อนออกจากน้ำ ขณะที่ระบบ Chemical Feed และ Blowdown มีหน้าที่ช่วย ควบคุมคุณภาพของน้ำที่กำลังหมุนเวียน

ดังนั้นเราสามารถแยกหน้าที่ออกได้ง่าย ๆ ว่า:

ระบบ	หน้าที่หลัก
Cooling Tower 125RT	ระบายความร้อนออกจาก Cooling Water
Chemical Feed	เติมสารเคมีตามเงื่อนไขควบคุม
Automatic Blowdown	ระบายน้ำบางส่วนเมื่อ Conductivity เข้าเงื่อนไข
pH / Conductivity Monitoring	ตรวจติดตามสภาวะของน้ำ
Cooling Control Panel	ควบคุมและประสานการทำงานของระบบ

อ่านเพิ่มเติม: Cooling Tower 125RT แบบ Crossflow คืออะไร? หลักการทำงานและส่วนประกอบของระบบ

ทำไมระบบนี้จึงสำคัญต่อเครื่องหลอม?อันนี้เราจะเริ่ม โยงกลับเข้าปัญหาหลักของโรงงาน แต่ยังไม่ลงลึกจนแย่งบทความ Hub ของเราในระบบของเครื่องหลอม Cooling Water มีหน้าที่รับและถ่ายเทความร้อนออกจากส่วนที่ต้องการการหล่อเย็น ก่อนนำน้ำกลับไประบายความร้อนผ่าน Cooling Tower และหมุนเวียนกลับมาใช้งานอีกครั้งดังนั้น นอกจากอุณหภูมิของน้ำแล้ว สภาพของน้ำที่ไหลผ่านระบบก็มีความสำคัญหากเกิดตะกรันหรือสิ่งสะสมภายในระบบ อาจส่งผลให้ทางเดินน้ำแคบลง การไหลของน้ำลดลง หรือเกิดชั้นคราบบนพื้นผิวที่ต้องแลกเปลี่ยนความร้อน ซึ่งล้วนมีผลต่อประสิทธิภาพของระบบ Cooling Waterจึงสามารถมองความสัมพันธ์ได้ว่าคุณภาพน้ำไม่เหมาะสม↓เพิ่มโอกาสเกิด Scale / Corrosion / Fouling↓ระบบท่อและพื้นผิวแลกเปลี่ยนความร้อนได้รับผลกระทบ↓Flow และ Heat Transfer อาจลดลง↓ประสิทธิภาพ Cooling Water ลดลง↓ส่งผลต่อการระบายความร้อนของเครื่องหลอม

ตรงนี้ต้องใช้คำว่า “ช่วยลดความเสี่ยง” หรือ “ช่วยรักษาประสิทธิภาพ” มากกว่าเขียนว่า Chemical Feed สามารถ “ป้องกันการอุดตัน 100%” เพราะประสิทธิภาพจริงยังขึ้นอยู่กับคุณภาพน้ำ สารเคมี การตั้งค่า การบำรุงรักษา และสภาวะการใช้งานด้วย

จุดเด่นของระบบ Chemical Feed & Automatic Blowdown

สำหรับโปรเจกต์นี้ จุดเด่นไม่ได้อยู่แค่การติดตั้งถัง Chemical Tank และ Dosing Pump แต่คือการนำระบบตรวจวัดและระบบควบคุมเข้ามาทำงานร่วมกัน ทำให้สามารถบริหารจัดการ Cooling Water ได้เป็นระบบมากขึ้น

Automatic Control
ระบบสามารถรับค่าจาก pH และ Conductivity Controller เพื่อสั่ง Chemical Feed และ Blowdown ตามเงื่อนไขที่ตั้งไว้

Continuous Monitoring
ผู้ใช้งานสามารถตรวจสอบค่า pH และ Conductivity จาก Controller บริเวณหน้าตู้ได้

Auto / Manual Operation
รองรับการทำงานแบบอัตโนมัติและการสั่งงานด้วยผู้ปฏิบัติงานตามรูปแบบการควบคุมของระบบ

Interlock Protection
ป้องกัน Chemical Feed และ Blowdown ทำงานพร้อมกัน ช่วยลดการจ่ายสารเคมีโดยไม่จำเป็นในระหว่างการระบายน้ำ

Integrated Cooling Water Control
Chemical Feed, Blowdown และการตรวจวัดคุณภาพน้ำถูกนำมาทำงานร่วมกับ Cooling Control Panel ทำให้การควบคุมระบบ Cooling Water เป็นไปในทิศทางเดียวกัน

การตรวจสอบและบำรุงรักษาระบบ Chemical Feed & Blowdown

แม้ระบบ Chemical Feed และ Automatic Blowdown จะสามารถควบคุมการทำงานแบบอัตโนมัติได้ แต่การตรวจสอบอุปกรณ์เป็นประจำยังมีความสำคัญ เพื่อให้ค่าที่ตรวจวัดและการจ่ายสารเคมีมีความถูกต้อง รวมถึงลดโอกาสเกิดปัญหาจากอุปกรณ์เสื่อมสภาพหรือสิ่งสกปรกสะสม

จุดตรวจสอบ	สิ่งที่ควรตรวจเช็ก
Chemical Tank	ระดับสารเคมี สภาพถัง และการรั่วซึม
Dosing Pump	การทำงานของปั๊ม เสียงผิดปกติ และปริมาณการจ่าย
Chemical Tubing	การรั่ว แตก อุดตัน หรือสายหลุด
Injection Point	ตรวจสอบการอุดตันและคราบสะสม
pH Sensor	ความสะอาดของ Probe และความถูกต้องของค่าที่อ่าน
Conductivity Sensor	คราบสะสมบริเวณ Sensor และค่าที่ตรวจวัด
Blowdown Valve	การเปิด–ปิดและการรั่วซึม
Cooling Water Piping	การรั่วซึม คราบตะกรัน และสภาพข้อต่อ
Cooling Control Panel	Alarm, Controller และสถานะอุปกรณ์
Interlock	ทดสอบว่า Chemical Feed และ Blowdown ไม่สามารถทำงานพร้อมกัน

โดยเฉพาะ pH และ Conductivity Sensor ควรได้รับการทำความสะอาด ตรวจสอบ และสอบเทียบตามคำแนะนำของผู้ผลิต เพราะหากค่าที่ Sensor ส่งกลับไม่ถูกต้อง การควบคุม Chemical Feed หรือ Blowdown ก็อาจคลาดเคลื่อนไปด้วย

สัญญาณที่ควรตรวจสอบในระบบ Cooling Water

หากพบความผิดปกติ ไม่ควรสรุปทันทีว่าเกิดจาก Chemical Feed หรือ Blowdown เพียงอย่างเดียว แต่ควรตรวจสอบทั้งระบบ Cooling Water ร่วมกัน

ตัวอย่างอาการที่ควรตรวจสอบ ได้แก่ ค่า pH เปลี่ยนผิดปกติ, Conductivity สูงต่อเนื่อง, Dosing Pump ไม่จ่ายสาร, Chemical Tank ลดเร็วกว่าปกติ, Blowdown Valve ไม่เปิดหรือปิดไม่สนิท, พบคราบตะกรันบริเวณท่อ, อัตราการไหลของน้ำลดลง หรือ Cooling Tower ระบายความร้อนได้ไม่ดีเท่าที่ควร

การตรวจพบความผิดปกติตั้งแต่ระยะแรกช่วยให้สามารถตรวจสอบสาเหตุและแก้ไขได้ก่อนที่จะส่งผลกระทบต่ออุปกรณ์ส่วนอื่นของระบบ

การทำงานของระบบตั้งแต่ Cooling Tower ถึงเครื่องหลอม

ตรงนี้ผมอยากใส่ไว้ สั้น ๆ เพราะเราจะเก็บฉบับละเอียดไปทำบทความ Hub ใหญ่ทีหลัง

ระบบ Cooling Water ของโรงงานไม่ได้ประกอบด้วย Cooling Tower เพียงอุปกรณ์เดียว แต่เป็นการทำงานร่วมกันของระบบระบายความร้อน ระบบหมุนเวียนน้ำ ระบบควบคุมคุณภาพน้ำ และระบบควบคุมไฟฟ้า

ภาพรวมสามารถเข้าใจได้ดังนี้:

เครื่องหลอม
↓ น้ำรับความร้อน
Hot Cooling Water
↓
Cooling Tower 125RT
↓ ระบายความร้อน
Cooled Water
↓
Cooling Water Pump
↓
ส่งกลับไปหล่อเย็นเครื่องหลอม

ขณะเดียวกัน น้ำในระบบจะได้รับการตรวจติดตาม:

Cooling Water
→ pH Monitoring
→ Chemical Feed

และ

Cooling Water
→ Conductivity Monitoring
→ Automatic Blowdown

ดังนั้นแต่ละระบบจึงมีบทบาทแตกต่างกัน แต่ทำงานเพื่อเป้าหมายเดียวกันคือ ช่วยให้ระบบ Cooling Water สามารถระบายความร้อนและหมุนเวียนน้ำได้อย่างเหมาะสมต่อการใช้งาน

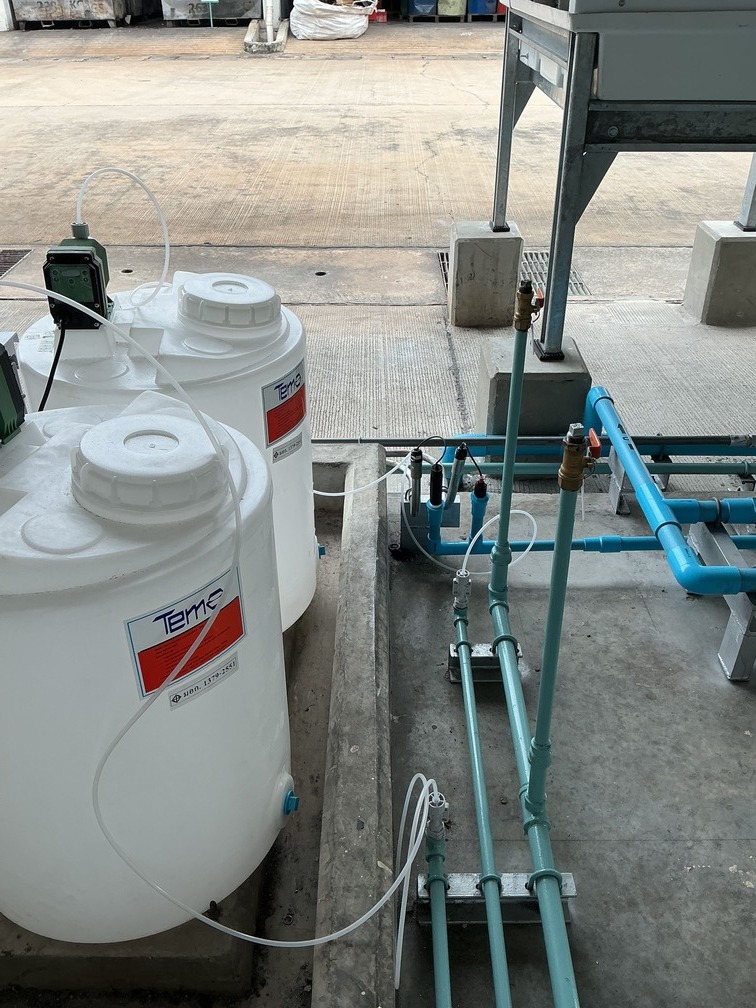

Project Gallery – ระบบ Chemical Feed & Blowdown

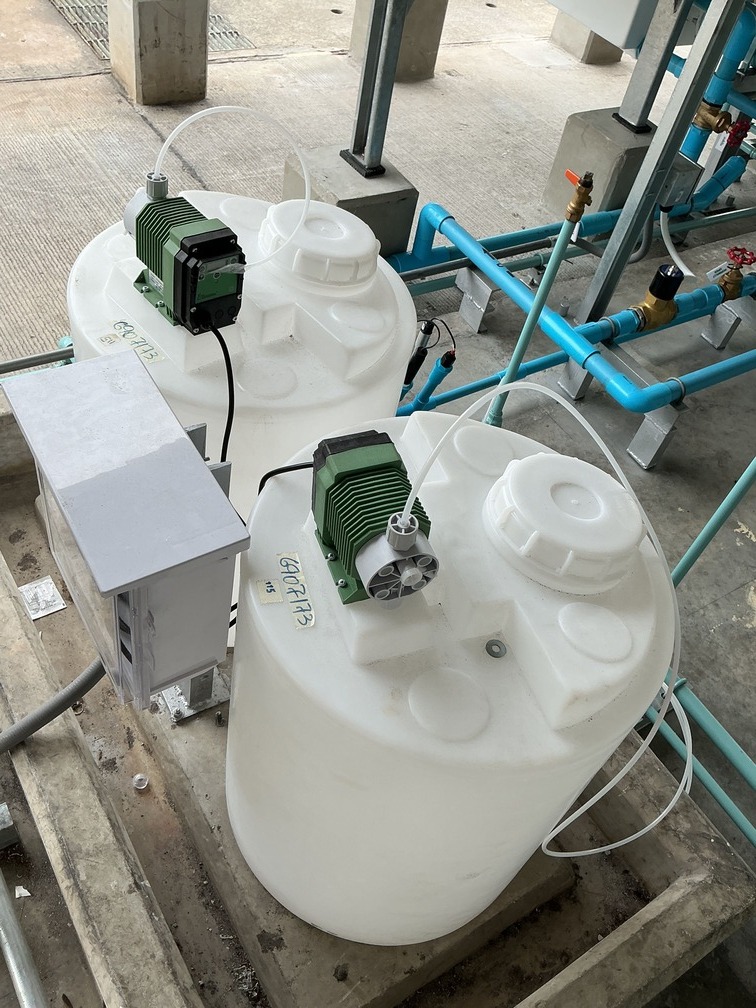

Chemical Feed System

Chemical Dosing Pump สำหรับควบคุมการจ่ายสารเคมีจาก Chemical Tank เข้าสู่ระบบ Cooling Water

Chemical Dosing Pump

Chemical Dosing Pump สำหรับควบคุมการจ่ายสารเคมีจาก Chemical Tank เข้าสู่ระบบ Cooling Water

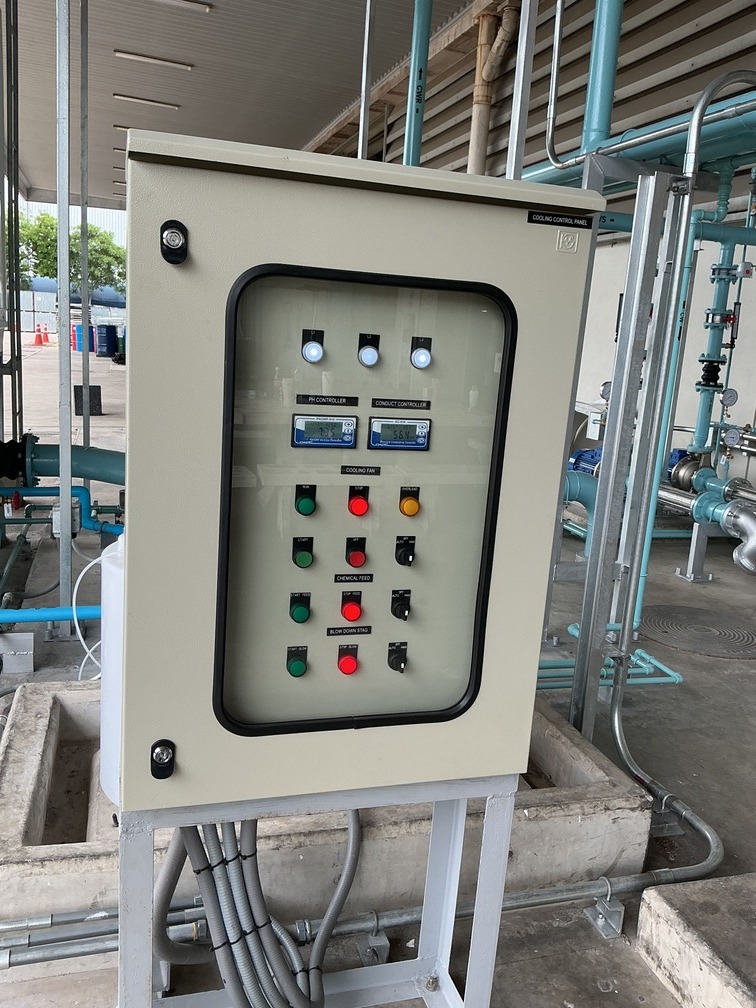

Cooling Control Panel

Cooling Control Panel สำหรับตรวจสอบและควบคุม Cooling Fan, Chemical Feed และ Blowdown พร้อมระบบ Auto/Manual และ Interlock

FAQ – คำถามที่พบบ่อย

Chemical Feed ใน Cooling Tower คืออะไร?

Chemical Feed คือการจ่ายสารเคมีเข้าสู่ Cooling Water ในปริมาณที่ควบคุม เพื่อช่วยรักษาสภาวะของน้ำให้เหมาะสมกับการใช้งาน โดยระบบนี้ใช้ pH เป็นหนึ่งในเงื่อนไขสำหรับควบคุมการจ่ายสารเคมี

Conductivity คืออะไร?

Conductivity คือค่าการนำไฟฟ้าของน้ำ ซึ่งสัมพันธ์กับปริมาณไอออนที่ละลายอยู่ในน้ำ จึงสามารถนำมาใช้เป็นหนึ่งในตัวแปรสำหรับติดตามความเข้มข้นของน้ำหมุนเวียนใน Cooling Tower

ทำไม Conductivity สูงจึงต้อง Blowdown?

เนื่องจากน้ำใน Cooling Tower มีการระเหยอย่างต่อเนื่อง ทำให้สารละลายบางส่วนสะสมและมีความเข้มข้นเพิ่มขึ้น การ Blowdown จะระบายน้ำบางส่วนออกเพื่อช่วยควบคุมความเข้มข้นของน้ำหมุนเวียน

Chemical Feed กับ Blowdown ทำงานพร้อมกันได้หรือไม่?

สำหรับระบบของโปรเจกต์นี้ ไม่สามารถทำงานพร้อมกันได้ เนื่องจากมี Interlock ป้องกันการทำงานพร้อมกัน ช่วยลดโอกาสที่สารเคมีที่กำลังเติมเข้าสู่ระบบจะถูกระบายออกไปกับน้ำ Blowdown

ระบบ Chemical Feed ทำงานอัตโนมัติหรือไม่?

ระบบรองรับการควบคุมแบบ AUTO/OFF/MAN โดยใน Auto Mode การทำงานจะอ้างอิงเงื่อนไขจาก Controller ส่วน Manual Mode ใช้สำหรับการสั่งงานโดยผู้ปฏิบัติงานภายใต้ Logic และ Interlock ของระบบ

Chemical Feed ช่วยป้องกันตะกรันได้หรือไม่?

ขึ้นอยู่กับ ชนิดสารเคมี คุณภาพน้ำ ปริมาณการจ่าย และการตั้งค่าของระบบ จึงไม่ควรกล่าวว่า Chemical Feed ทุกระบบมีหน้าที่ป้องกันตะกรันโดยตรง อย่างไรก็ตาม การควบคุมคุณภาพน้ำอย่างเหมาะสมเป็นส่วนสำคัญในการจัดการความเสี่ยงด้าน Scale, Corrosion และ Fouling ใน Cooling Water System

สรุป

Chemical Feed และ Automatic Blowdown เป็นส่วนสำคัญของการบริหารจัดการคุณภาพน้ำใน Cooling Tower โดยระบบนี้นำค่า pH และ Conductivity มาใช้เป็นเงื่อนไขในการควบคุมการทำงานของอุปกรณ์

Chemical Feed ทำหน้าที่จ่ายสารเคมีเข้าสู่ Cooling Water ตามเงื่อนไขที่กำหนด ขณะที่ Automatic Blowdown ทำหน้าที่ระบายน้ำหมุนเวียนบางส่วนออกเมื่อ Conductivity เข้าเงื่อนไขที่ตั้งไว้ พร้อมมี Interlock ป้องกัน Chemical Feed และ Blowdown ทำงานพร้อมกัน

เมื่อนำระบบดังกล่าวมาทำงานร่วมกับ Cooling Tower, Cooling Water Pump และ Cooling Control Panel จะช่วยให้การควบคุมทั้งด้านการระบายความร้อนและคุณภาพน้ำเป็นระบบมากขึ้น และช่วยสนับสนุนการทำงานของระบบ Cooling Water ที่ใช้กับเครื่องหลอมในโรงงาน
