ตู้ควบคุมมอเตอร์ Y/D 15kW 3 เฟส พร้อมฟังก์ชันหยุดอัตโนมัติ Auto Stop by Pressure — ปลอดภัยและประหยัดพลังงาน!

ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์

ตู้คอนโทรลมอเตอร์ระบบ Star/Delta สำหรับปั๊มน้ำ – สตาร์ท/สต็อปอัตโนมัติผ่านสวิตช์แรงดัน

ตู้ควบคุมมอเตอร์ Y/D (Star/Delta) 15kW 3 เฟส 400Vac IP40 ถูกออกแบบมาเพื่อใช้ควบคุมมอเตอร์ในระบบปั๊มน้ำ หรือเครื่องจักรที่ต้องการแรงบิดสูงในขณะเริ่มเดินเครื่อง โดยระบบ Star/Delta (Y/D) จะช่วยลดกระแสกระชากขณะสตาร์ท และยืดอายุการใช้งานของมอเตอร์ได้อย่างมีประสิทธิภาพ

ระบบนี้มาพร้อมฟังก์ชัน Auto Stop by Pressure ที่สามารถสั่ง Start/Stop อัตโนมัติผ่านสวิตช์แรงดันของปั๊มน้ำ (Pressure Switch) ช่วยเพิ่มความสะดวก ปลอดภัย และลดการสึกหรอของอุปกรณ์

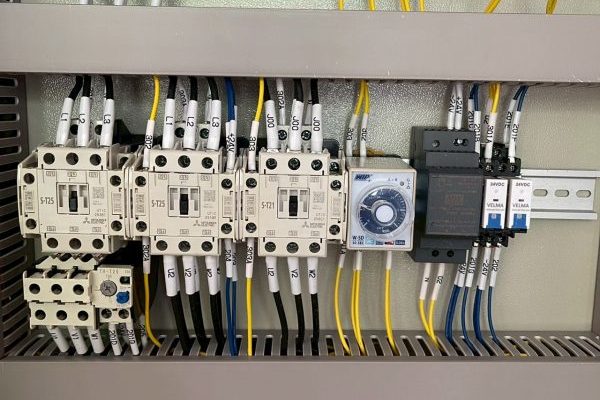

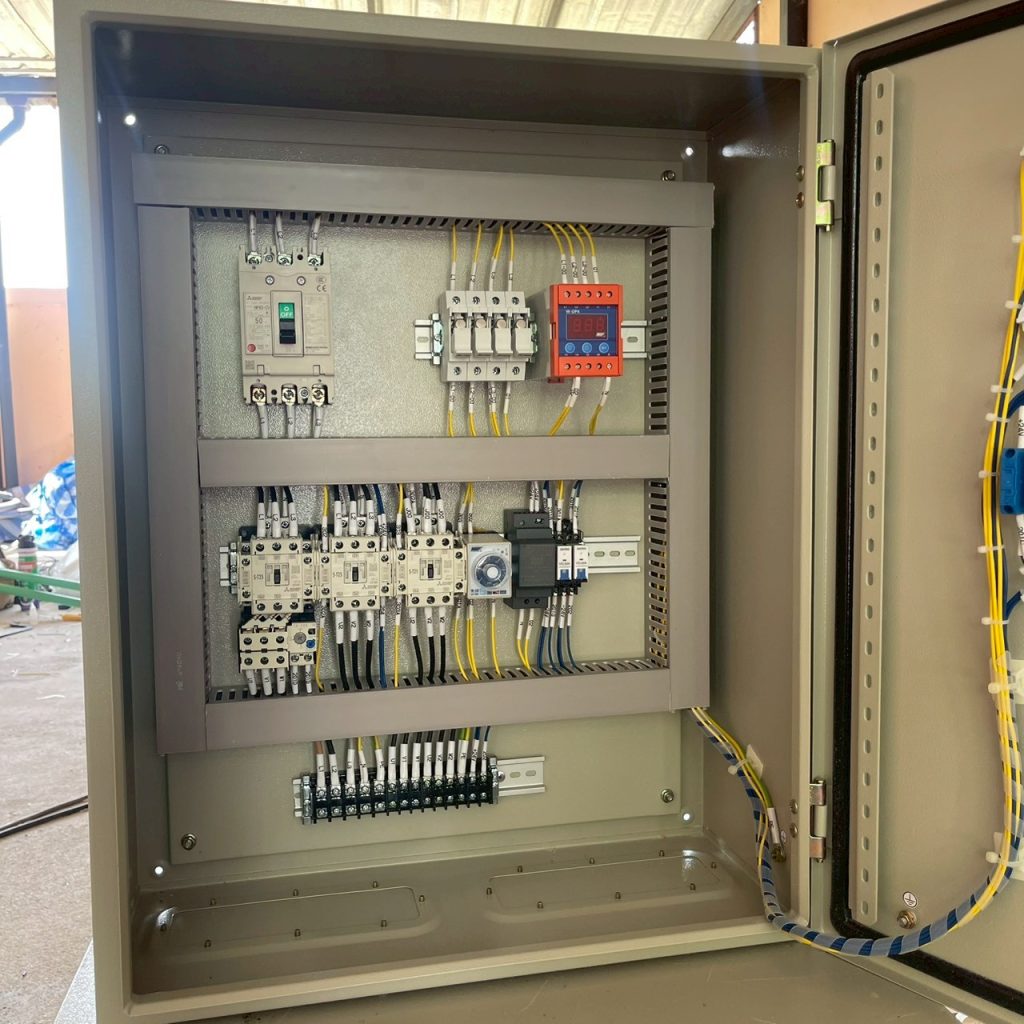

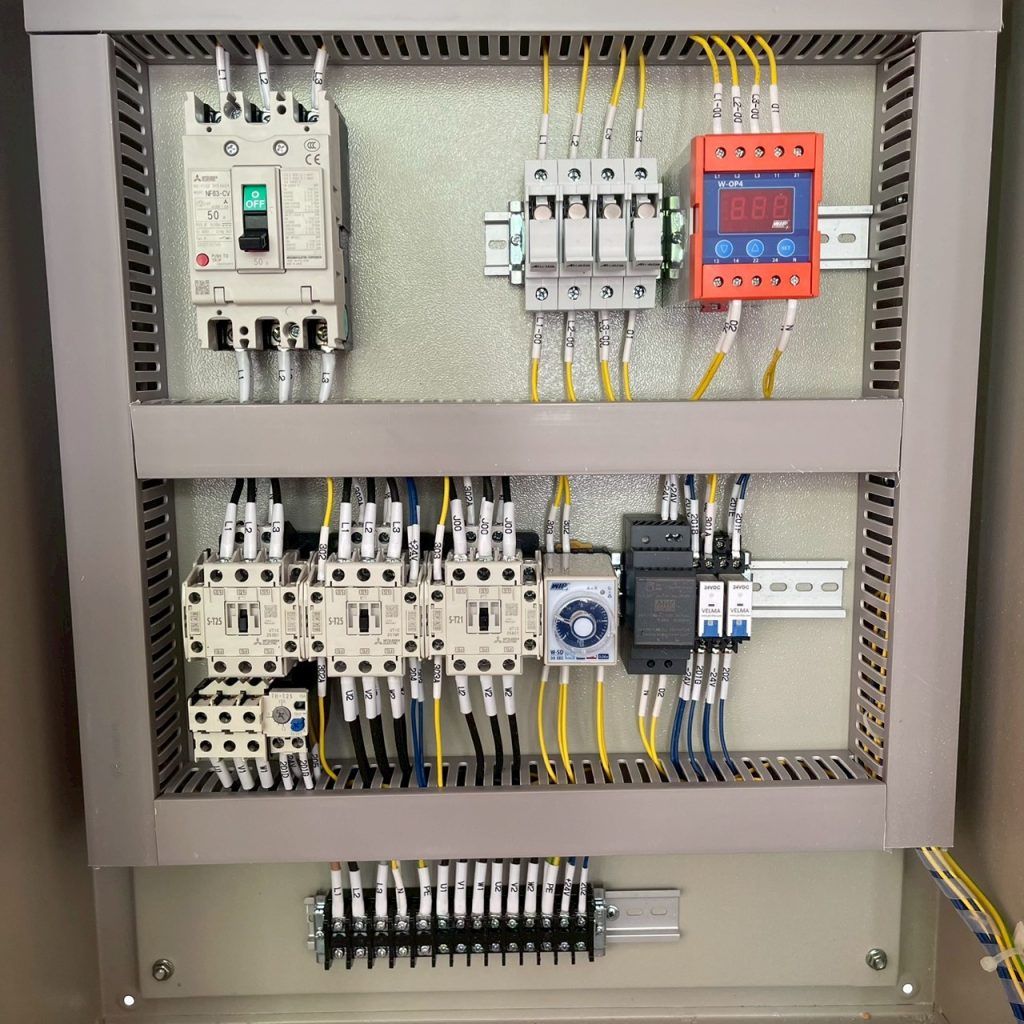

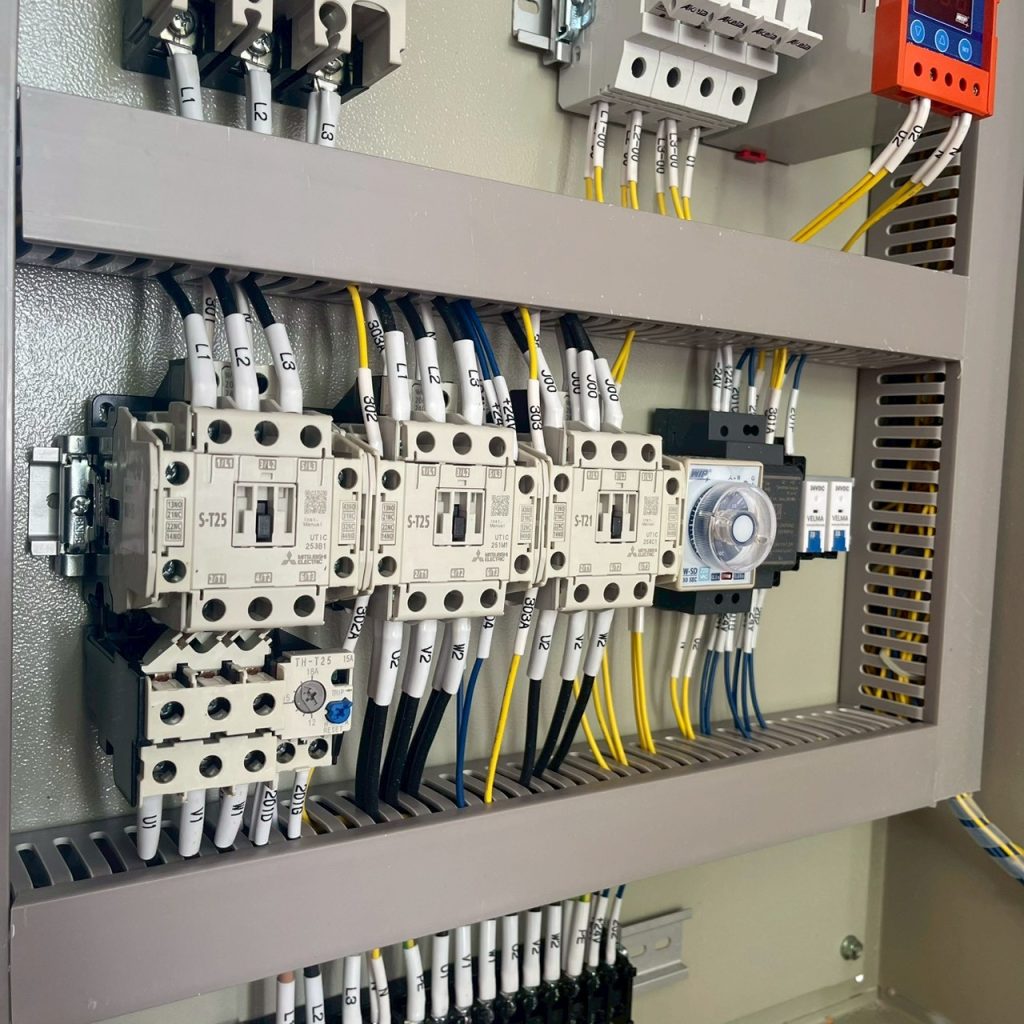

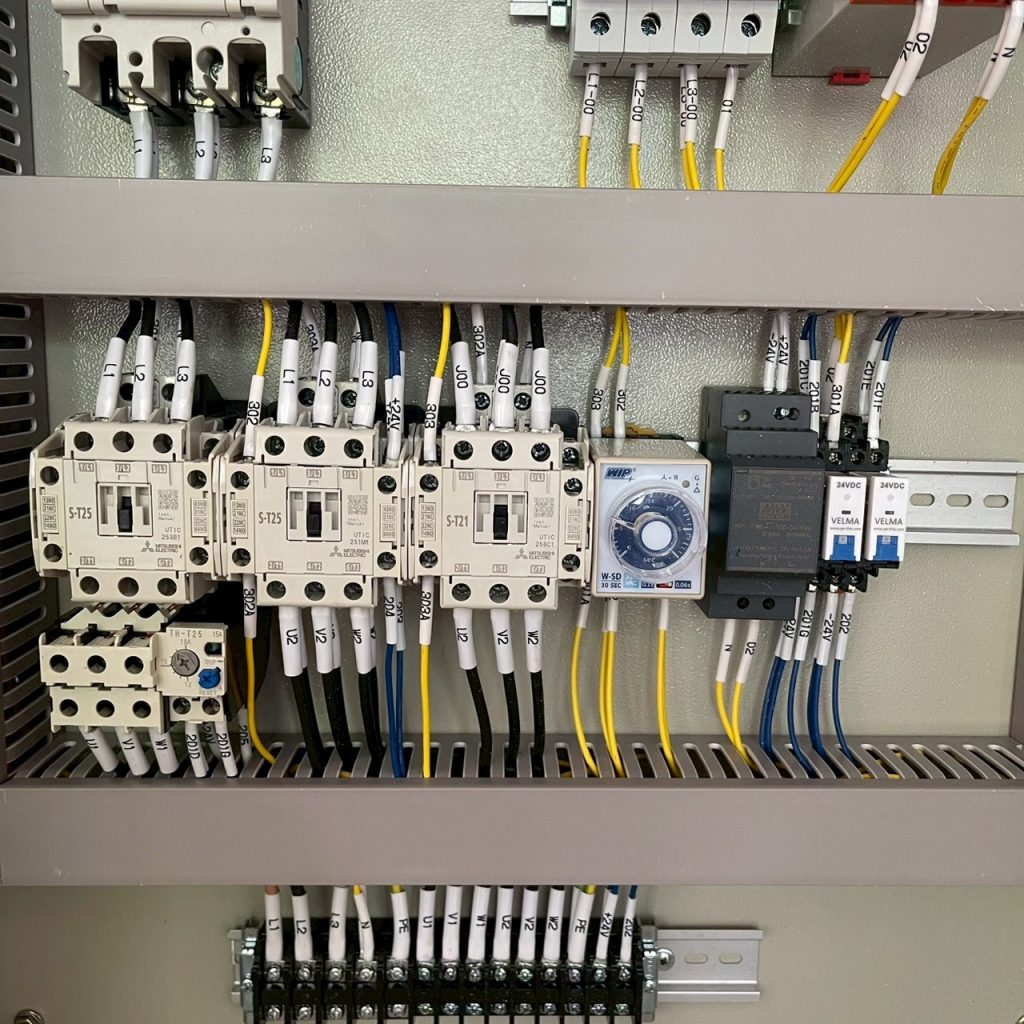

⚙️ รายละเอียดอุปกรณ์ภายในตู้ควบคุม (Components List)

ลำดับ	รายการอุปกรณ์	รุ่น / รายละเอียด	จำนวน
1	ตู้เหล็ก Denco	DA-12 ขนาด 550x700x250 mm.	1 ใบ
2	แมกเนติก + โอเวอร์โหลด	MSO-T25 (220V) 15A	1 ชิ้น
3	คอนแทคเตอร์หลัก	Mitsubishi SN-25 (2NO+2NC, 30A, 220V)	1 ชิ้น
4	คอนแทคเตอร์ Star/Delta	Mitsubishi SN-21 (2NO+2NC, 220V)	1 ชิ้น
5	Star-Delta Timer	WIP 30s/220V	1 ชิ้น
6	รีเลย์ป้องกันเฟส	WIP ดิจิตอล 3P 4W	1 ชิ้น
7	Power Supply	Meanwell HDR-30-24	1 ชิ้น
8	รีเลย์ทั่วไป	Velma	2 ตัว
9	ฟิวส์	Akela	4 ตัว
10	เบรกเกอร์หลัก	NF63-CV 3P 50A	1 ชิ้น
11	Terminal Block	TBR-30	5 จุด
12	Terminal Block	TBR-20	9 จุด
13	ปุ่มกดสีแดง (Stop)	IDEC YW1B 1NC	1 ตัว
14	ปุ่มกดสีเขียว (Start)	IDEC YW1B 1NO	1 ตัว
15	ไฟสัญญาณ (Pilot Lamp)	IDEC YW1P 220Vac	3 ดวง
16	สวิตช์เลือกโหมด	IDEC YW1S-3E20	1 ชิ้น

💡 คุณสมบัติเด่นของตู้ควบคุมมอเตอร์ Y/D 15kW

• รองรับมอเตอร์ขนาด 15 กิโลวัตต์ (15kW) 3 เฟส 400Vac
• ระบบควบคุมแบบ Star/Delta (Y/D) ลดกระแสกระชากขณะสตาร์ท
• ระบบ Auto Stop by Pressure สั่งงานอัตโนมัติด้วยสวิตช์แรงดัน
• ใช้อุปกรณ์คุณภาพสูงจาก Mitsubishi, WIP, IDEC และ Meanwell
• ตู้เหล็ก Denco เคลือบกันสนิม แข็งแรง ทนทาน
• เดินสายด้วยสายไฟมาตรฐานอุตสาหกรรม พร้อมหมายเลขกำกับทุกจุด
• มีระบบป้องกันเฟส, โอเวอร์โหลด, และฟิวส์ป้องกันวงจรลัด
• เหมาะสำหรับติดตั้งในอาคาร (ระดับป้องกัน IP40)

🔧 การใช้งานที่เหมาะสม

ตู้ควบคุมมอเตอร์ Y/D 15kW เป็นระบบควบคุมที่ลดกระแสไฟฟ้ากระชากขณะสตาร์ท ดังนั้น ระบบนี้จึงเหมาะสำหรับงานอุตสาหกรรมและปั๊มน้ำ

• ระบบ ปั๊มน้ำอัตโนมัติ / Booster Pump
• ระบบ ชลประทาน / ประปาหมู่บ้าน
• ระบบ อุตสาหกรรม / เครื่องจักรทั่วไป
• งานที่ต้องการ ควบคุมมอเตอร์ 15kW แบบ Y/D อัตโนมัติ

🧩 คุณสมบัติทางเทคนิค (Technical Specifications)

รายการ	ค่ามาตรฐาน
กำลังมอเตอร์สูงสุด	15 kW (3 Phase 400Vac)
ระบบควบคุม	Star/Delta (Y/D)
ระบบอัตโนมัติ	Auto Stop by Pressure
แรงดันควบคุม	220 Vac
ระดับการป้องกัน	IP40
ขนาดตู้	550 x 700 x 250 mm.
น้ำหนักโดยประมาณ	18–22 กก.

🔒 ระบบป้องกันภายในตู้

• รีเลย์ป้องกันเฟส (Phase Protection) แบบดิจิตอล
• เบรกเกอร์หลักตัดวงจรอัตโนมัติ (NF63-CV 50A)
• ฟิวส์ป้องกันวงจรลัดทุกไลน์
• แมกเนติกโอเวอร์โหลดป้องกันกระแสเกิน
• ระบบหน่วงเวลา Star/Delta ปรับค่าได้

การทำงานร่วมกับสวิตช์แรงดัน (Pressure Switch)

ตู้ควบคุมมอเตอร์ Y/D 15kW Auto Stop by Pressure ใช้งานร่วมกับ Pressure Switch เพื่อควบคุมการทำงานของปั๊มน้ำโดยอัตโนมัติ
เมื่อแรงดันในระบบลดลงต่ำกว่าค่าที่ตั้งไว้ สวิตช์แรงดันจะสั่งให้มอเตอร์เริ่มทำงาน (Start)
และเมื่อแรงดันน้ำเพิ่มขึ้นถึงค่าที่ตั้งไว้ สวิตช์แรงดันจะสั่งหยุดการทำงาน (Stop)
ช่วยให้ระบบทำงานแบบอัตโนมัติเต็มรูปแบบ โดยไม่ต้องเปิด-ปิดสวิตช์เอง

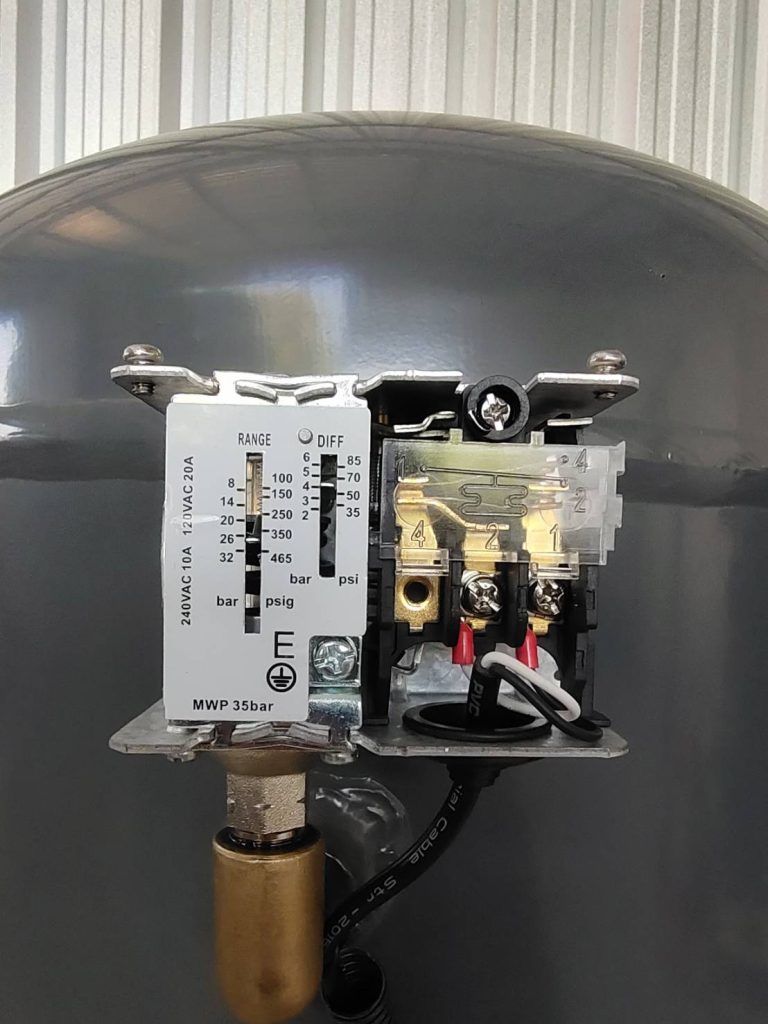

ภาพตัวอย่างด้านล่าง แสดงให้เห็นตำแหน่งการติดตั้งและการต่อสายของ Pressure Switch ภายในระบบควบคุมปั๊มน้ำ

🔍 Pressure Switch สามารถตั้งค่าช่วงแรงดัน (Range) และส่วนต่างแรงดัน (Diff) ได้ตามต้องการ เพื่อให้เหมาะสมกับแรงดันของระบบ เช่น 2–10 bar หรือ 30–150 psi

✅ ประโยชน์ของการใช้ Pressure Switch ร่วมกับตู้ควบคุมมอเตอร์ Y/D

• ช่วยให้ระบบ Start/Stop อัตโนมัติ ตามแรงดันจริงในระบบ
• ป้องกันการทำงานของปั๊มเกินความจำเป็น (ลดพลังงานและยืดอายุปั๊ม)
• สามารถปรับแรงดันได้ตามต้องการ
• เหมาะกับระบบ Booster Pump, ถังแรงดัน, และ ระบบน้ำหมู่บ้าน

---

🛠 บริการจาก Taradinverter

• รับออกแบบ ตู้ควบคุมมอเตอร์ตามสเปกลูกค้า (Custom Made)
• มีทีมช่างและวิศวกรผู้เชี่ยวชาญ ประกอบ-ทดสอบก่อนส่งมอบ
• บริการจัดส่งทั่วประเทศ พร้อมคู่มือการใช้งาน
• รับประกันคุณภาพสินค้าและอุปกรณ์ภายในทุกชิ้น

---

📞 ติดต่อสอบถาม / ขอใบเสนอราคา

ไม่ว่าคุณจะเป็นผู้รับเหมา วิศวกร เจ้าของโรงงาน หรือเจ้าของบ้าน หากต้องการตู้ควบคุมไฟฟ้าที่ออกแบบตรงกับการใช้งานจริง ติดต่อทีม Taradinverter ได้เลย

📞 โทร:  095 763 1816 ( Weerut )
📧 อีเมล: WKBEng03@hotmail.com
🌐 เว็บไซต์: www.taradinverter.com
📍 ส่งงานตรงเวลา มั่นใจในคุณภาพทุกใบ
