Conveyor Control Panel ระบบลำเลียงอาหารสัตว์ | WKB

Conveyor Control Panel เป็นตู้ควบคุมไฟฟ้าที่มีบทบาทสำคัญในการควบคุมระบบสายพานลำเลียงภายในโรงงานอุตสาหกรรม โดยเฉพาะกระบวนการผลิตที่ต้องควบคุมการเคลื่อนย้ายวัตถุดิบให้สัมพันธ์กับเครื่องจักรและเงื่อนไขการทำงานต่าง ๆ เช่น การชั่งน้ำหนัก การจ่ายวัตถุดิบ และการหยุดลำเลียงเมื่อถึงปริมาณที่กำหนด

บริษัท WKB Engineering Co., Ltd. ดำเนินงานผลิตและติดตั้งตู้ Conveyor Control Panel สำหรับระบบลำเลียงอาหารสัตว์ ณ บริษัท Sun Operation จังหวัดสระบุรี โดยมีขอบเขตงานตั้งแต่การผลิตและประกอบตู้ควบคุมไฟฟ้า การติดตั้งภายในโรงงาน การเดินสายไฟและเชื่อมต่อระบบเข้ากับเครื่องจักร ตลอดจนการตรวจสอบและทดสอบการทำงานร่วมกับเครื่องจักรจริง

จุดสำคัญของโครงการนี้คือการควบคุมสายพานลำเลียงอาหารสัตว์เข้าสู่ชุดเครื่องชั่งน้ำหนัก โดยเมื่ออาหารสัตว์มีน้ำหนักถึงค่าที่กำหนด ระบบจะสั่งหยุดสายพานลำเลียง เพื่อให้การป้อนวัตถุดิบสัมพันธ์กับกระบวนการชั่งน้ำหนัก

ภายในตู้ควบคุมประกอบด้วยอุปกรณ์สำหรับงาน Industrial Automation ได้แก่ PLC Schneider Electric และ Inverter Delta MS300 จำนวน 2 ตัว พร้อมอุปกรณ์ควบคุมและป้องกันทางไฟฟ้าที่เกี่ยวข้อง

โครงการนี้จึงเป็นตัวอย่างของการนำระบบควบคุมไฟฟ้ามาประยุกต์ใช้กับเครื่องจักรในกระบวนการผลิตอาหารสัตว์ เพื่อให้ระบบลำเลียงและเครื่องชั่งสามารถทำงานร่วมกันตามเงื่อนไขที่กำหนด

---

Project Overview – รายละเอียดโครงการ

Project Information	Details
Project Name	Animal Feed Conveyor Control Panel
Customer	Sun Operation
Location	Saraburi, Thailand
Contractor	WKB Engineering Co., Ltd.
Control System	Conveyor Control System
Application	Animal Feed Conveyor & Weighing
Main Equipment	Schneider Electric PLC, Delta MS300 VFD
Scope of Work	Control Panel Manufacturing, Installation, Electrical Wiring & System Testing

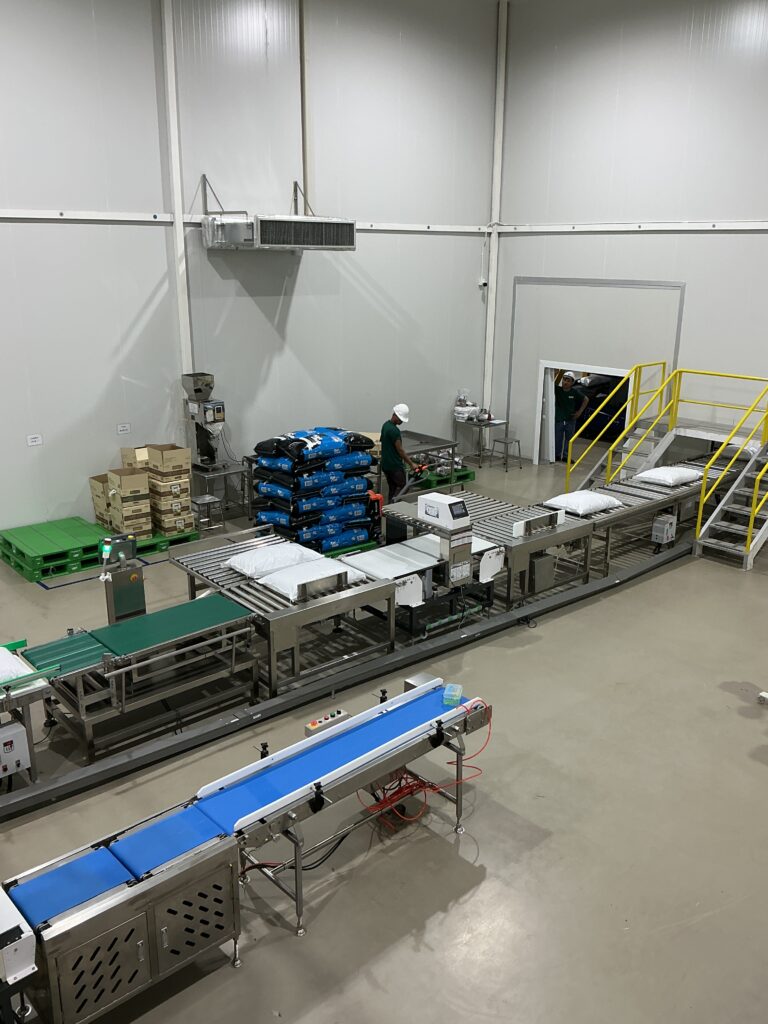

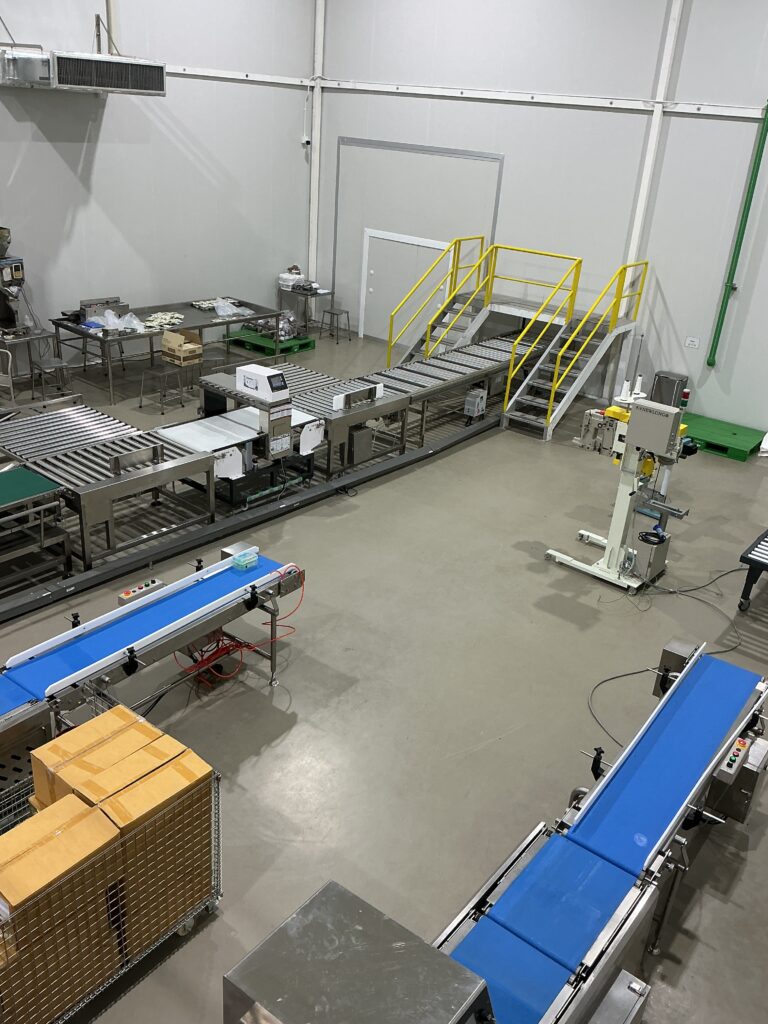

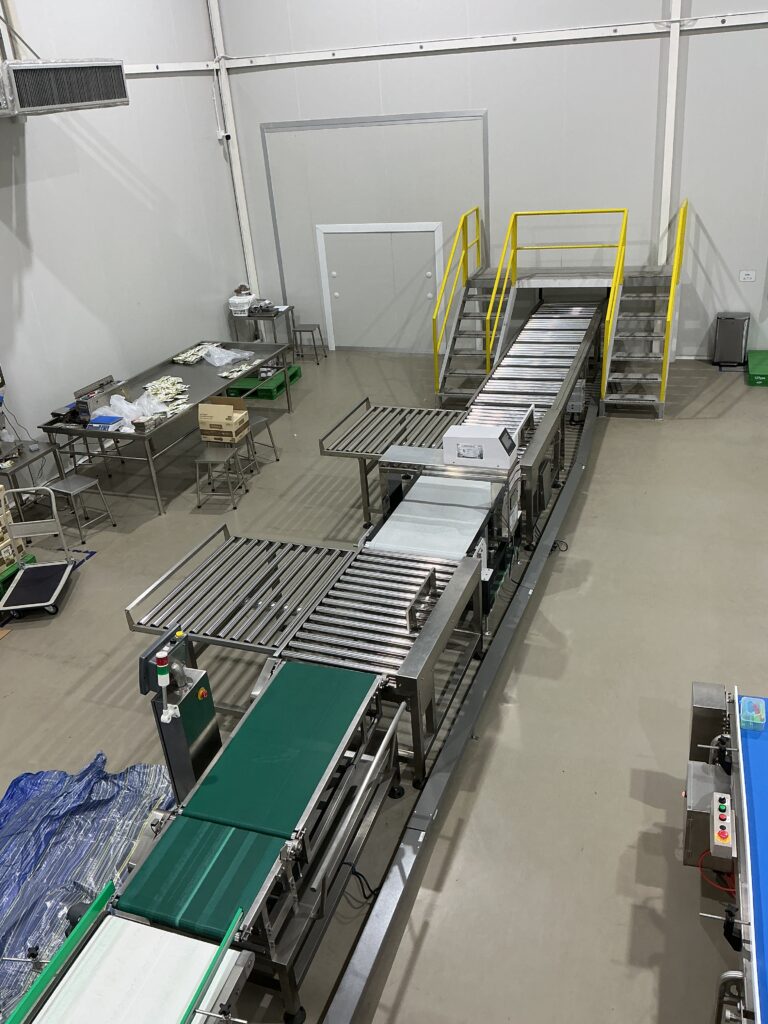

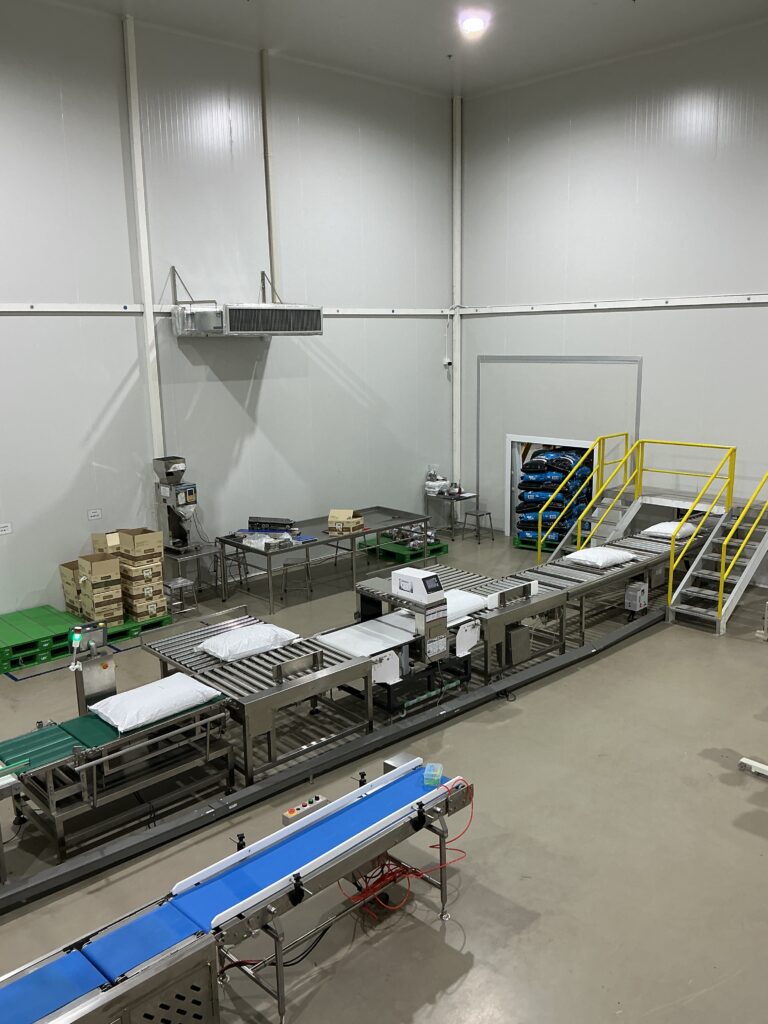

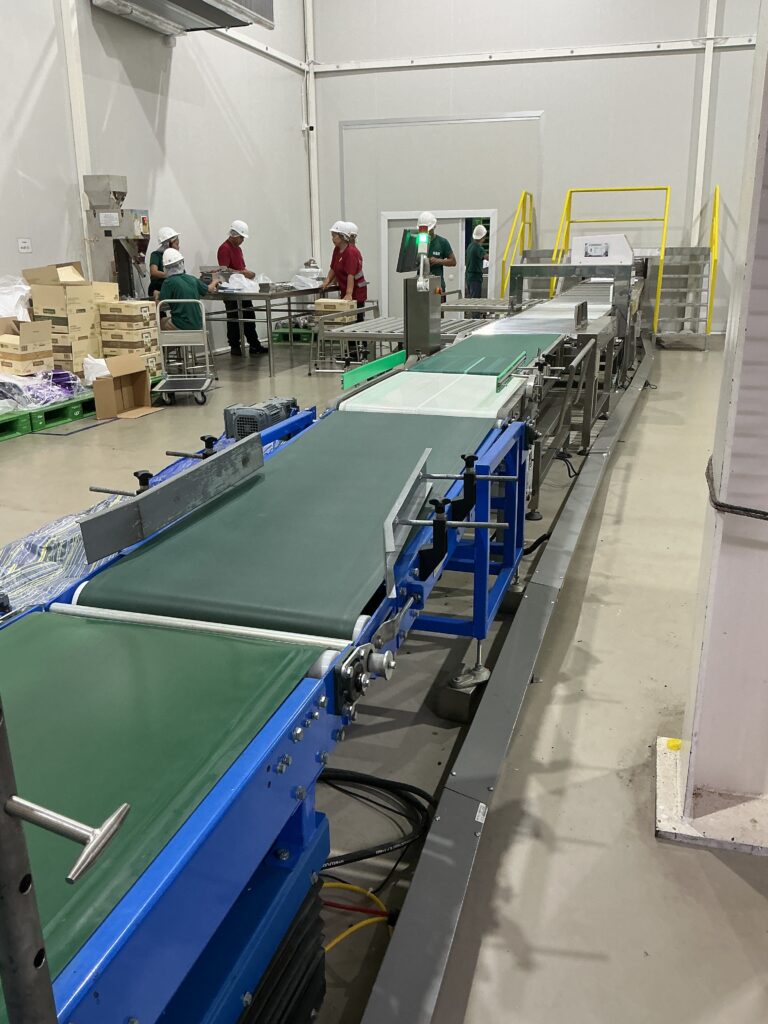

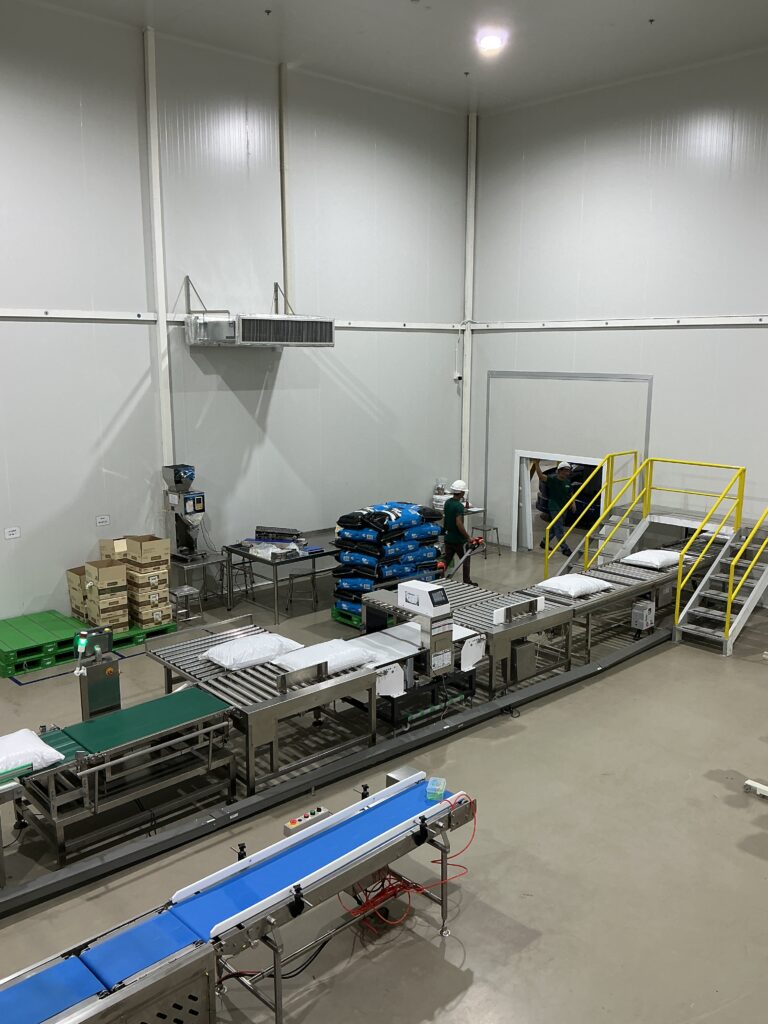

ลักษณะงานของโครงการ

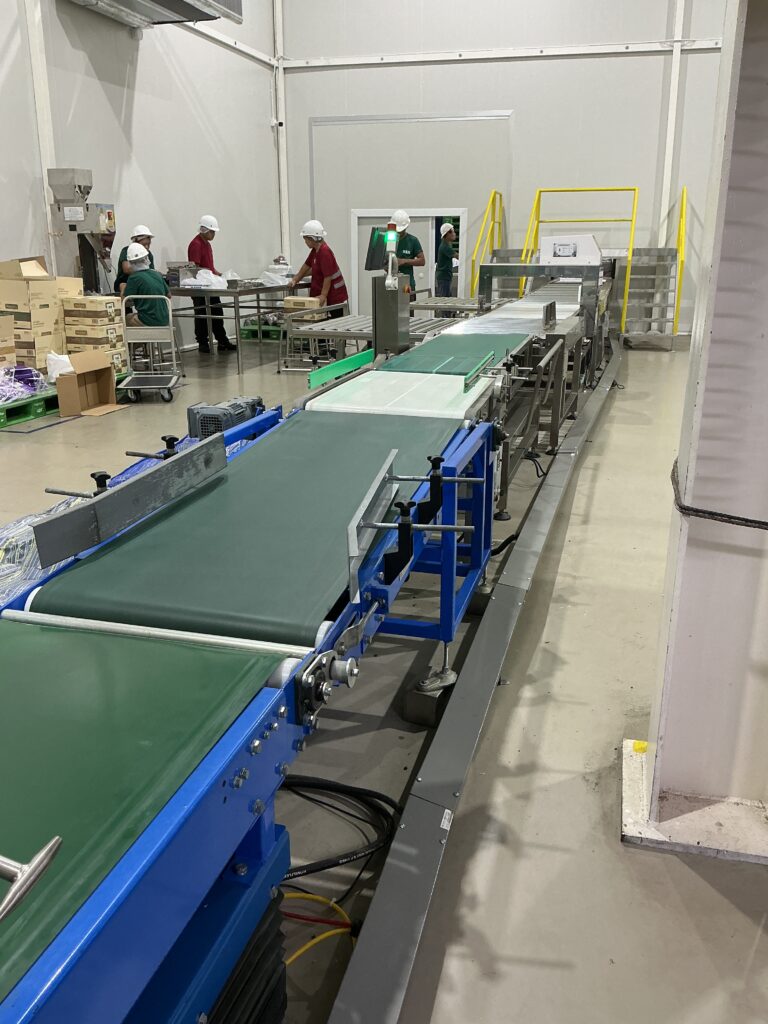

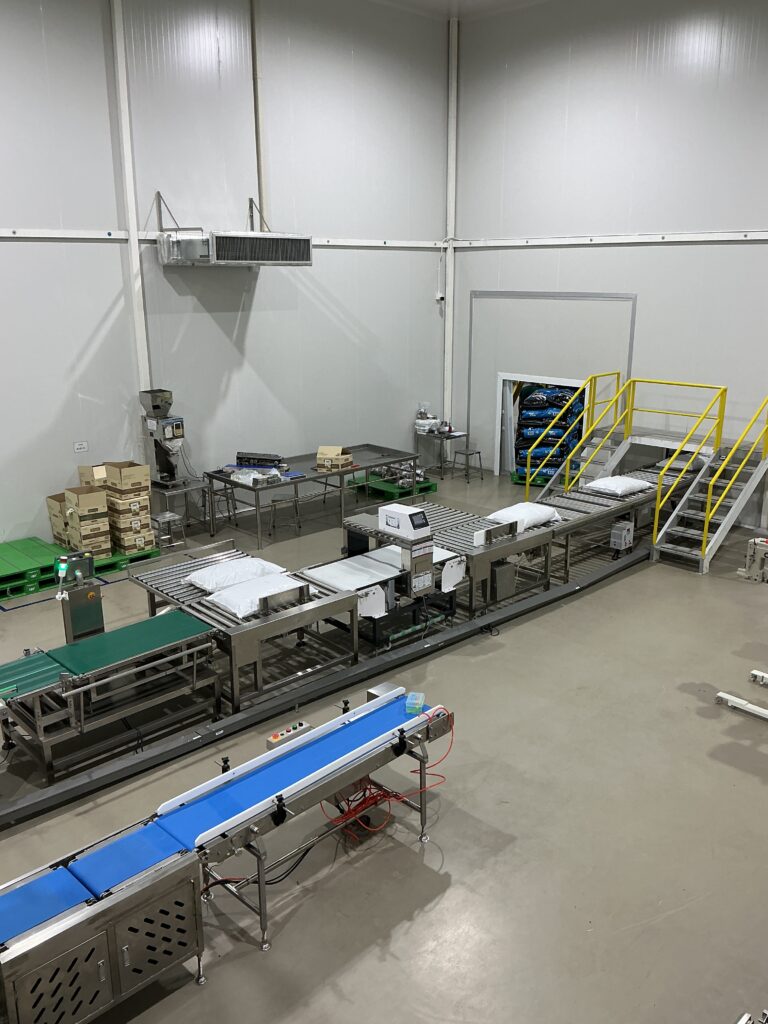

โครงการนี้เกี่ยวข้องกับระบบลำเลียงอาหารสัตว์ภายในโรงงาน โดยใช้ตู้ Control Panel สำหรับควบคุมการทำงานของสายพานที่ลำเลียงอาหารสัตว์ไปยังชุดเครื่องชั่งน้ำหนัก

ระบบควบคุมมีหน้าที่สั่งการทำงานของสายพานให้สัมพันธ์กับเงื่อนไขน้ำหนักที่กำหนด โดยเมื่อชุดเครื่องชั่งตรวจพบว่าน้ำหนักถึงเป้าหมาย ระบบจะสั่งหยุดสายพานเพื่อหยุดการป้อนอาหารสัตว์

WKB Engineering รับผิดชอบการผลิตตู้ควบคุม ติดตั้งตู้ในพื้นที่โรงงาน เดินสายไฟ เชื่อมต่อระบบ และทดสอบการทำงานร่วมกับเครื่องจักรของลูกค้า

ระบบลำเลียงอาหารสัตว์ (Animal Feed Conveyor System) คืออะไร?

ระบบลำเลียงอาหารสัตว์ หรือ Animal Feed Conveyor System คือระบบเครื่องจักรที่ใช้เคลื่อนย้ายอาหารสัตว์หรือวัตถุดิบที่เกี่ยวข้องจากตำแหน่งหนึ่งไปยังอีกตำแหน่งหนึ่งภายในกระบวนการผลิต

ระบบลำเลียงมีบทบาทสำคัญในโรงงานอาหารสัตว์ เนื่องจากกระบวนการผลิตอาจประกอบด้วยหลายขั้นตอน เช่น การรับวัตถุดิบ การจัดเก็บ การผสม การลำเลียง การชั่งน้ำหนัก และการบรรจุสินค้า

การเลือกระบบลำเลียงให้เหมาะสมจึงต้องพิจารณาทั้งประเภทของวัตถุดิบ ลักษณะการไหล ปริมาณการผลิต ระยะทางลำเลียง และความสัมพันธ์กับเครื่องจักรในกระบวนการผลิต

ประเภทของระบบลำเลียงที่ใช้ในอุตสาหกรรมอาหารสัตว์

Belt Conveyor – ระบบสายพานลำเลียง

ใช้สายพานเคลื่อนที่ในการลำเลียงวัตถุดิบหรือสินค้า เหมาะกับการขนถ่ายวัสดุในแนวราบหรือแนวลาดเอียงตามการออกแบบ สามารถนำมาประยุกต์ใช้กับระบบควบคุมความเร็วและการหยุดลำเลียงได้

Screw Conveyor – ระบบลำเลียงแบบสกรู

ใช้ใบสกรูหมุนภายในรางหรือท่อเพื่อเคลื่อนย้ายวัสดุ เหมาะกับวัตถุดิบประเภทผงหรือเม็ดบางชนิด โดยต้องเลือกขนาดและรูปแบบให้สัมพันธ์กับคุณสมบัติของวัสดุ

Bucket Elevator – ระบบกระพ้อลำเลียง

ใช้กระพ้อหรือถังขนาดเล็กติดตั้งกับสายพานหรือโซ่ เพื่อยกวัตถุดิบในแนวดิ่ง เหมาะกับงานที่ต้องส่งวัสดุจากระดับต่ำไปยังระดับสูง

Roller Conveyor – ระบบลูกกลิ้งลำเลียง

ใช้ลูกกลิ้งรองรับและเคลื่อนย้ายสินค้า เหมาะกับการลำเลียงถุงสินค้า กล่อง หรือบรรจุภัณฑ์ที่มีฐานรองรับเหมาะสม

ทั้งนี้ การเลือกใช้ระบบลำเลียงแต่ละประเภทขึ้นอยู่กับลักษณะกระบวนการผลิต และไม่ได้หมายความว่าโครงการ Sun Operation ใช้ระบบลำเลียงทุกประเภทข้างต้น

ทำไมระบบลำเลียงจึงต้องมีตู้ควบคุมไฟฟ้า?

แม้ระบบลำเลียงจะใช้มอเตอร์เป็นต้นกำลังหลัก แต่การใช้งานภายในโรงงานมักต้องการมากกว่าการสั่งให้มอเตอร์หมุนหรือหยุด

ตัวอย่างเช่น สายพานอาจต้องหยุดเมื่อเครื่องจักรปลายทางไม่พร้อมทำงาน หรือหยุดเมื่อวัตถุดิบมีน้ำหนักถึงค่าที่กำหนด

ดังนั้น ตู้ควบคุมไฟฟ้าจึงมีหน้าที่จัดการคำสั่งและเงื่อนไขต่าง ๆ เพื่อให้ระบบลำเลียงทำงานสัมพันธ์กับเครื่องจักรที่เกี่ยวข้อง

Conveyor Control Panel คืออะไร และมีหน้าที่อย่างไร?

Conveyor Control Panel คือ ตู้ควบคุมไฟฟ้าสำหรับระบบสายพานลำเลียง โดยภายในตู้ประกอบด้วยอุปกรณ์ควบคุมมอเตอร์ อุปกรณ์ป้องกันวงจรไฟฟ้า และอุปกรณ์สำหรับรับส่งสัญญาณควบคุม

ตู้ควบคุมสามารถออกแบบให้มีรูปแบบการทำงานแตกต่างกันตามความต้องการของโรงงาน เช่น ระบบควบคุมด้วยสวิตช์ ระบบควบคุมด้วย PLC หรือระบบที่ใช้ Inverter สำหรับปรับความเร็วรอบมอเตอร์

หน้าที่หลักของ Conveyor Control Panel

1. Motor Start/Stop Control

ควบคุมการเริ่มและหยุดการทำงานของมอเตอร์สายพานตามคำสั่งหรือเงื่อนไขที่กำหนด

2. Motor Speed Control

เมื่อใช้งานร่วมกับ Inverter ระบบสามารถปรับความเร็วรอบมอเตอร์ให้เหมาะสมกับลักษณะการลำเลียงและความต้องการของกระบวนการผลิต

3. Sequential Control

ควบคุมลำดับการทำงานของอุปกรณ์หลายส่วนให้สัมพันธ์กัน เช่น กำหนดให้สายพานเริ่มทำงานเมื่อเครื่องจักรปลายทางพร้อมรับวัตถุดิบ

4. Signal Integration

รองรับการเชื่อมต่อสัญญาณกับอุปกรณ์ภายนอก เช่น Sensor, Limit Switch หรือระบบชั่งน้ำหนัก ตามรูปแบบวงจรและโปรแกรมควบคุมที่ออกแบบไว้

5. Electrical Protection & Monitoring

รองรับการติดตั้งอุปกรณ์ป้องกันและแสดงสถานะ เพื่อให้สามารถตรวจสอบการทำงานและความผิดปกติของวงจรไฟฟ้าได้

สำหรับโครงการ Sun Operation หน้าที่ที่ได้รับการยืนยันคือการควบคุมสายพานลำเลียงอาหารสัตว์เข้าสู่ชุดเครื่องชั่ง และสั่งหยุดสายพานเมื่อน้ำหนักถึงค่าที่กำหนด

ระบบชั่งน้ำหนักทำงานร่วมกับ Conveyor Control System อย่างไร?

ระบบชั่งน้ำหนักที่ทำงานร่วมกับสายพานลำเลียงเป็นหนึ่งในรูปแบบการประยุกต์ใช้ระบบควบคุมอัตโนมัติในอุตสาหกรรมที่ต้องการจัดการปริมาณวัตถุดิบ

หลักการสำคัญคือการเชื่อมโยงข้อมูลน้ำหนักกับคำสั่งควบคุมสายพาน เพื่อให้ระบบสามารถหยุดป้อนวัตถุดิบตามเงื่อนไขที่กำหนด

-Weight-Based Conveyor Control คืออะไร?

Weight-Based Conveyor Control คือแนวทางควบคุมสายพานลำเลียงโดยใช้ค่าน้ำหนักเป็นเงื่อนไขหนึ่งในการสั่งงาน

ตัวอย่างเช่น เมื่อเริ่มกระบวนการ สายพานจะลำเลียงวัตถุดิบเข้าสู่ชุดเครื่องชั่ง และเมื่อระบบตรวจพบว่าน้ำหนักถึงเป้าหมายที่กำหนด จะส่งคำสั่งให้หยุดการลำเลียง

แนวทางนี้สามารถนำไปประยุกต์ใช้กับระบบจ่ายวัตถุดิบ ระบบชั่งแบ่งปริมาณ และระบบเตรียมวัตถุดิบก่อนเข้าสู่กระบวนการผลิตถัดไป

-อุปกรณ์ที่เกี่ยวข้องกับระบบชั่งน้ำหนัก

ระบบชั่งน้ำหนักในงานอุตสาหกรรมอาจประกอบด้วยอุปกรณ์ต่าง ๆ เช่น

• Load Cell: อุปกรณ์ตรวจวัดแรงหรือน้ำหนัก โดยแปลงแรงที่ได้รับเป็นสัญญาณไฟฟ้า
• Weighing Indicator: อุปกรณ์ประมวลผลและแสดงค่าน้ำหนัก
• Weighing Controller: อุปกรณ์ควบคุมหรือส่งสัญญาณตามเงื่อนไขน้ำหนัก
• PLC: อุปกรณ์ประมวลผลลำดับการทำงานของเครื่องจักร
• Motor Drive: อุปกรณ์ควบคุมการทำงานของมอเตอร์

อุปกรณ์เหล่านี้เป็นตัวอย่างองค์ประกอบของระบบชั่งน้ำหนักทั่วไป ส่วนรูปแบบการเชื่อมต่อจริงของ Sun Operation ต้องอ้างอิงจากแบบวงจรและรายละเอียดเครื่องจักรของโครงการ

-การกำหนดน้ำหนักเป้าหมาย (Target Weight)

การกำหนดน้ำหนักเป้าหมายเป็นส่วนสำคัญของระบบที่ต้องการควบคุมปริมาณวัตถุดิบ

เมื่อระบบตรวจพบว่าน้ำหนักถึงค่าที่ตั้งไว้ ระบบควบคุมสามารถนำเงื่อนไขดังกล่าวไปใช้สั่งหยุดการป้อนวัตถุดิบได้

อย่างไรก็ตาม การหยุดมอเตอร์ไม่ได้หมายความว่าวัตถุดิบจะหยุดเคลื่อนที่ทันทีเสมอไป เนื่องจากอาจมีวัตถุดิบค้างอยู่บนสายพานหรืออยู่ระหว่างการตกลงสู่เครื่องชั่ง

ดังนั้น ระบบที่ต้องการความแม่นยำสูงอาจต้องพิจารณาการชดเชยน้ำหนัก การลดความเร็วในช่วงใกล้ถึงเป้าหมาย หรือการปรับตั้งค่าตามพฤติกรรมการไหลของวัตถุดิบ

เทคนิคเหล่านี้เป็นแนวทางการออกแบบทั่วไป ไม่ใช่รายละเอียดการทำงานที่ได้รับการยืนยันสำหรับโครงการนี้

Operating Sequence – หลักการทำงานของระบบลำเลียงอาหารสัตว์ Sun Operation

โครงการ Sun Operation ใช้ตู้ควบคุมสำหรับสั่งงานสายพานลำเลียงอาหารสัตว์เข้าสู่ชุดเครื่องชั่งน้ำหนัก โดยมีหลักการทำงานดังนี้

STEP 1: Conveyor Feeding – ลำเลียงอาหารสัตว์

สายพานลำเลียงทำหน้าที่เคลื่อนย้ายอาหารสัตว์เข้าสู่ชุดเครื่องชั่งน้ำหนัก โดยมีตู้ Control Panel เป็นส่วนหนึ่งของระบบควบคุมการทำงานของสายพาน

STEP 2: Weight Monitoring – ตรวจสอบน้ำหนัก

ระหว่างกระบวนการลำเลียง ชุดเครื่องชั่งทำหน้าที่ตรวจสอบน้ำหนักอาหารสัตว์ตามเงื่อนไขการทำงานของระบบ

STEP 3: Target Weight Reached – น้ำหนักถึงค่าที่กำหนด

เมื่อปริมาณอาหารสัตว์มีน้ำหนักถึงค่าที่กำหนด ระบบควบคุมจะเข้าสู่เงื่อนไขการหยุดลำเลียง

STEP 4: Conveyor Stop – สั่งหยุดสายพาน

ระบบสั่งหยุดการทำงานของสายพาน เพื่อหยุดการป้อนอาหารสัตว์เข้าสู่ชุดเครื่องชั่งตามเงื่อนไขที่กำหนดไว้

การทำงานลักษณะนี้ช่วยให้การลำเลียงอาหารสัตว์และการชั่งน้ำหนักสามารถทำงานสัมพันธ์กัน โดยไม่จำเป็นต้องอาศัยผู้ปฏิบัติงานสั่งหยุดสายพานด้วยตนเองทุกครั้ง

PLC และ Inverter ทำงานร่วมกันในระบบ Conveyor อย่างไร?

ระบบ Conveyor Control Panel สามารถนำ PLC และ Inverter มาใช้งานร่วมกัน เพื่อควบคุมลำดับการทำงานและความเร็วรอบมอเตอร์ให้เหมาะสมกับกระบวนการผลิต

แม้อุปกรณ์ทั้งสองจะเกี่ยวข้องกับการควบคุมเครื่องจักรเหมือนกัน แต่มีหน้าที่แตกต่างกันอย่างชัดเจน

-PLC – อุปกรณ์ควบคุมลำดับการทำงาน

PLC หรือ Programmable Logic Controller เป็นอุปกรณ์ควบคุมที่ใช้ประมวลผลสัญญาณอินพุตและส่งคำสั่งเอาต์พุตตามโปรแกรมที่กำหนด

PLC สามารถนำมาใช้กับระบบ Conveyor เพื่อควบคุมเงื่อนไขต่าง ๆ เช่น

• การเริ่มและหยุดสายพาน
• การตรวจสอบสถานะเครื่องจักร
• การประมวลผลสัญญาณจากอุปกรณ์ตรวจจับ
• การจัดการลำดับการทำงาน
• การส่งคำสั่งไปยังอุปกรณ์ควบคุมมอเตอร์

ภายในตู้ Control Panel ของ Sun Operation พบอุปกรณ์ PLC จาก Schneider Electric ซึ่งเป็นอุปกรณ์ที่ใช้กันในงานควบคุมเครื่องจักรอุตสาหกรรม

-Inverter – อุปกรณ์ควบคุมความเร็วรอบมอเตอร์

Inverter หรือ Variable Frequency Drive (VFD) เป็นอุปกรณ์ที่ใช้ควบคุมความถี่และแรงดันไฟฟ้าที่จ่ายให้มอเตอร์ไฟฟ้ากระแสสลับ เพื่อควบคุมความเร็วรอบและลักษณะการทำงานของมอเตอร์

สำหรับระบบสายพานลำเลียง การใช้ Inverter สามารถช่วยให้การควบคุมมอเตอร์มีความยืดหยุ่นมากขึ้น เช่น การปรับความเร็ว การกำหนดเวลาเร่งความเร็ว และการกำหนดเวลาลดความเร็ว

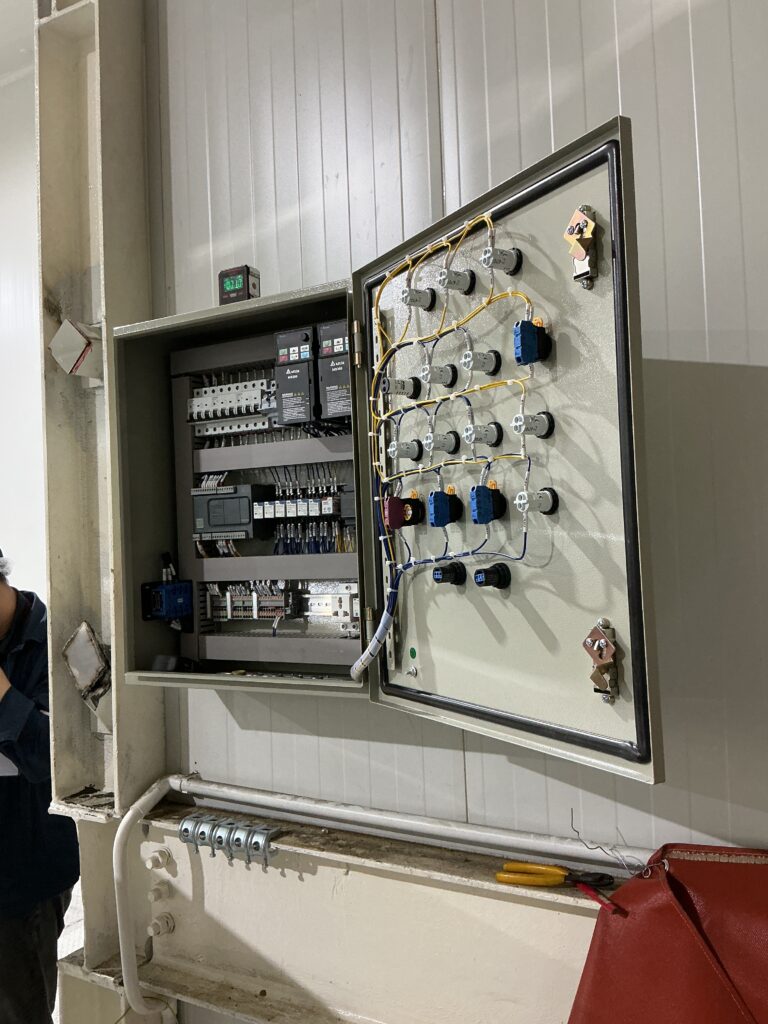

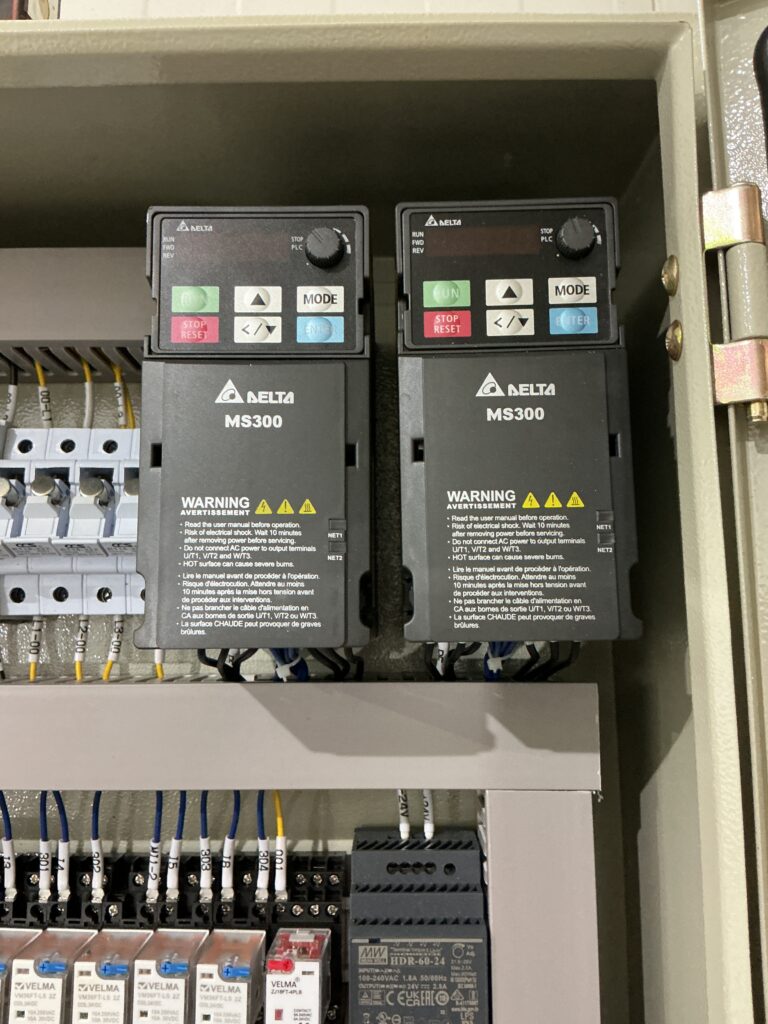

ภายในตู้ควบคุมโครงการ Sun Operation พบ Delta MS300 Inverter จำนวน 2 ตัว ซึ่งเป็นอุปกรณ์สำหรับงานควบคุมมอเตอร์ในระบบอุตสาหกรรม

-ความสัมพันธ์ระหว่าง PLC และ Inverter

โดยหลักการ PLC และ Inverter สามารถทำงานร่วมกันผ่านสัญญาณควบคุมหรือระบบสื่อสารที่รองรับ

ตัวอย่างเช่น PLC อาจส่งคำสั่ง Run/Stop ไปยัง Inverter ขณะที่ Inverter ทำหน้าที่ควบคุมการจ่ายไฟให้มอเตอร์ตามค่าพารามิเตอร์ที่ตั้งไว้

นอกจากนี้ Inverter ยังสามารถส่งสถานะการทำงานหรือสัญญาณความผิดปกติกลับไปยังระบบควบคุมได้ ขึ้นอยู่กับการออกแบบวงจรและรูปแบบการเชื่อมต่อ

การนำอุปกรณ์ทั้งสองมาใช้งานร่วมกันจึงช่วยให้สามารถแยกหน้าที่ระหว่างการประมวลผลลำดับการทำงานกับการควบคุมมอเตอร์ได้อย่างเหมาะสม

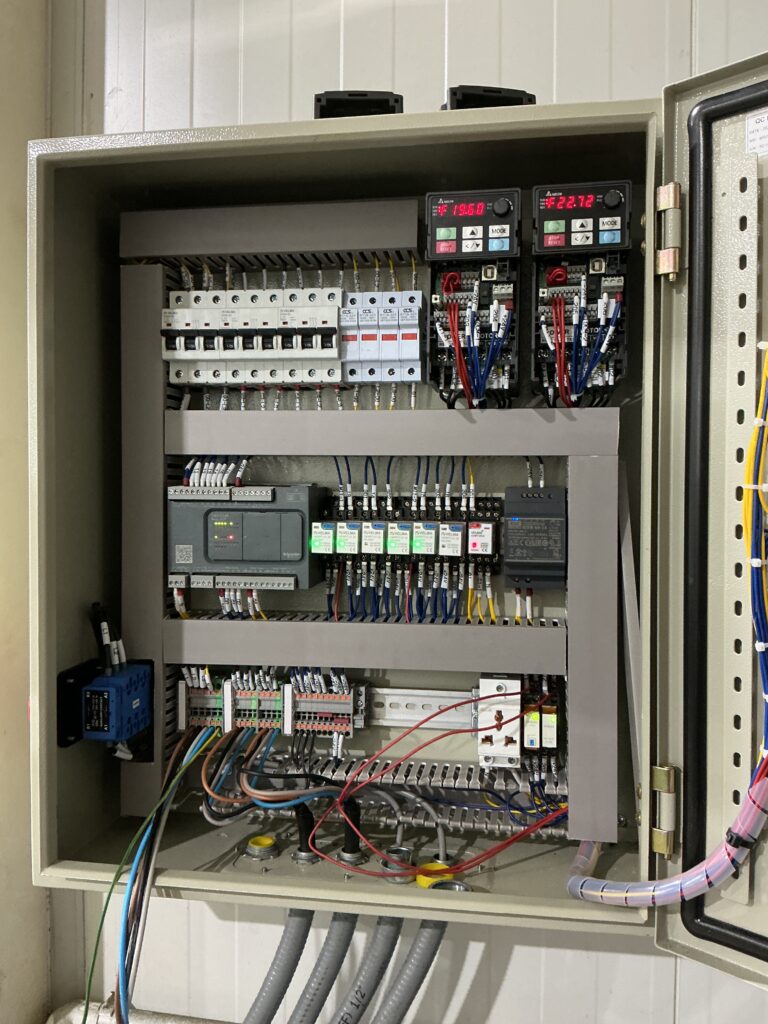

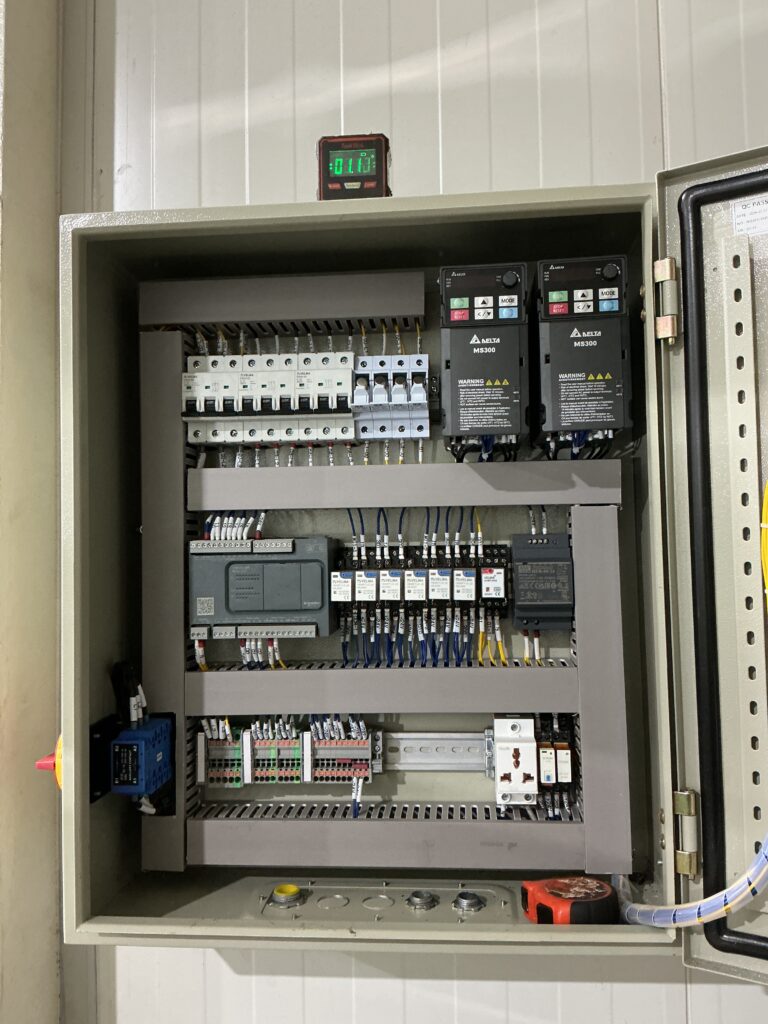

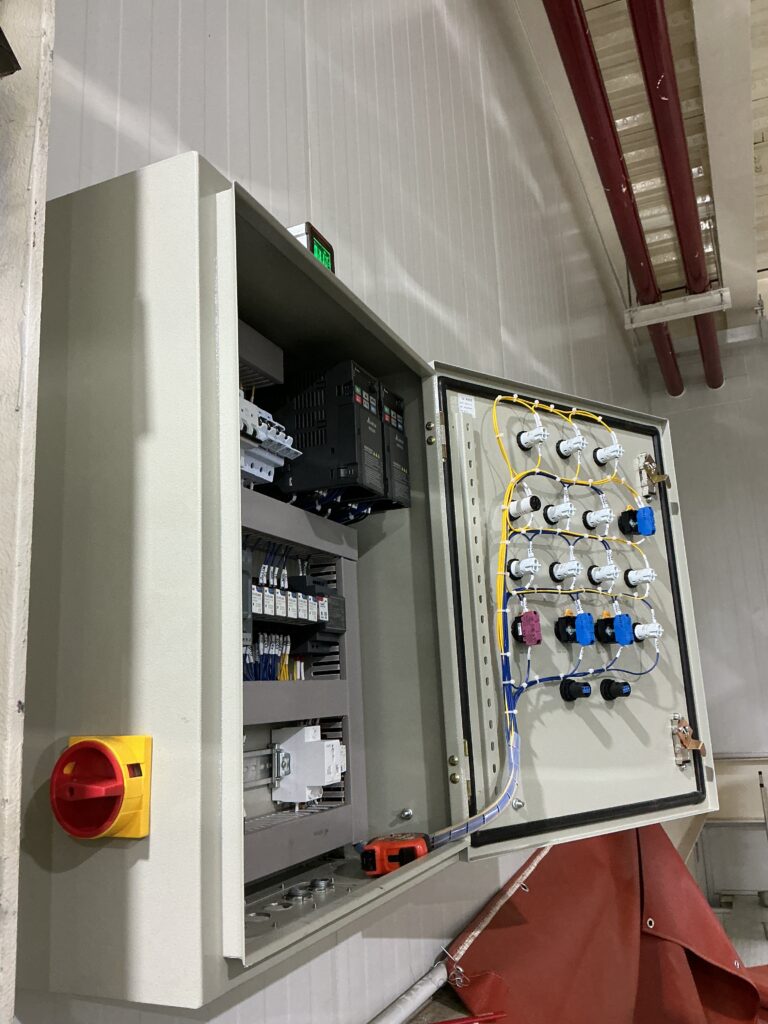

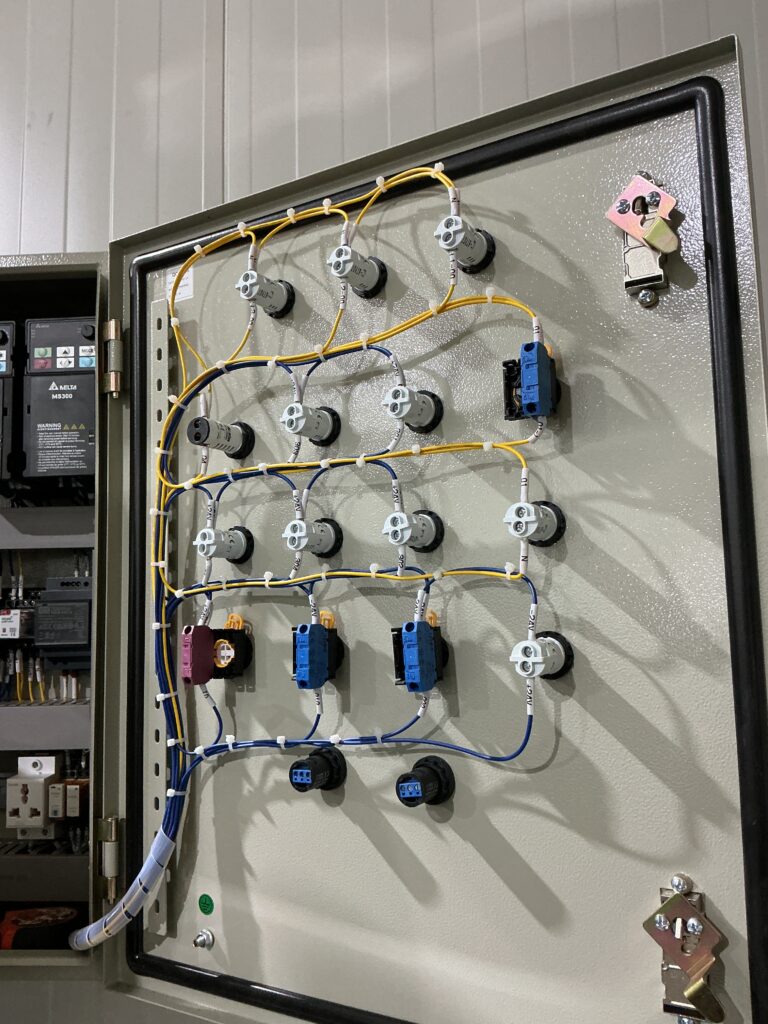

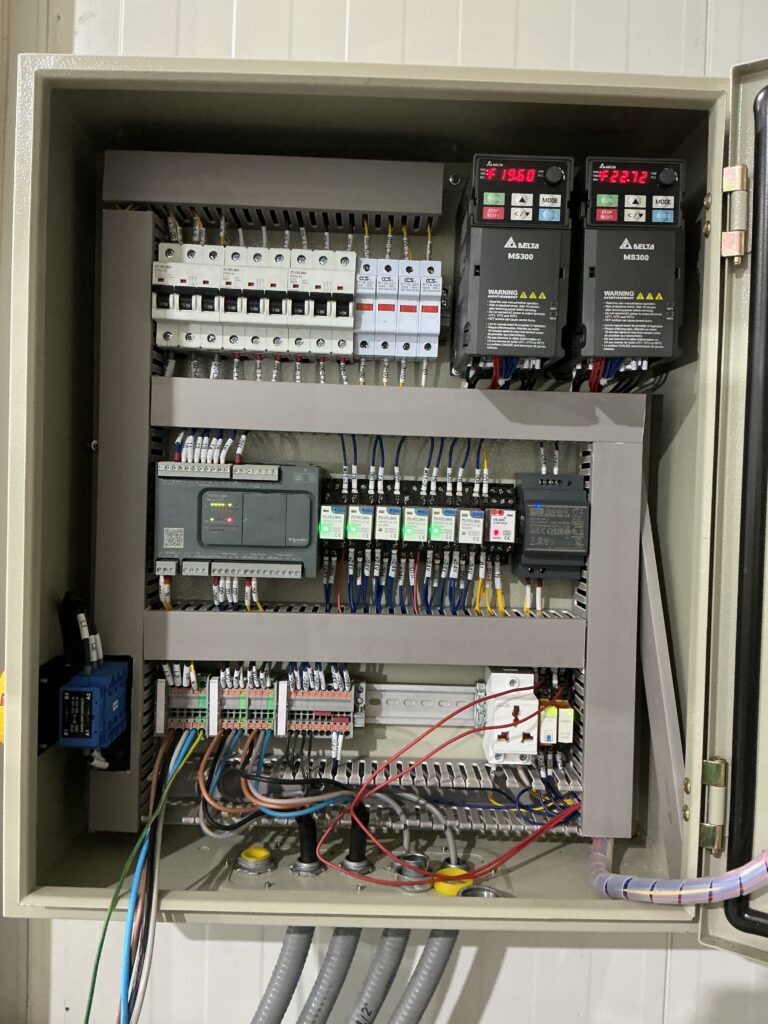

อุปกรณ์ภายในตู้ Conveyor Control Panel ของโครงการ

จากภาพตู้ควบคุมที่ติดตั้งในโครงการ Sun Operation พบอุปกรณ์ควบคุมและอุปกรณ์ไฟฟ้าหลายประเภท โดยสามารถแบ่งตามหน้าที่หลักได้ดังนี้

Equipment	Description
Schneider Electric PLC	อุปกรณ์ควบคุมลำดับการทำงาน
Delta MS300 VFD × 2	อุปกรณ์ควบคุมมอเตอร์
Circuit Breaker	อุปกรณ์ป้องกันวงจรไฟฟ้า
Control Relay	อุปกรณ์ถ่ายทอดสัญญาณควบคุม
DC Power Supply	อุปกรณ์จ่ายไฟกระแสตรงให้วงจรควบคุม
Terminal Blocks	จุดเชื่อมต่อสายไฟและสัญญาณ

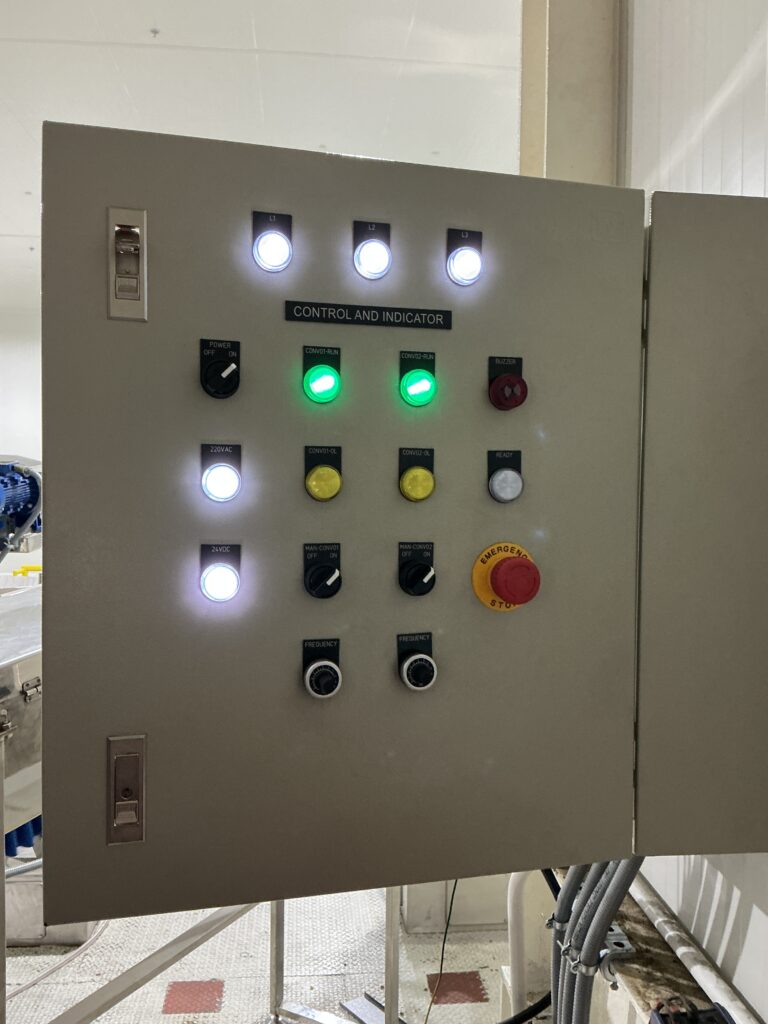

Selector Switch	อุปกรณ์เลือกโหมดหรือสั่งงาน
Indicator Light	ไฟแสดงสถานะการทำงาน
Emergency Stop	อุปกรณ์สั่งหยุดฉุกเฉิน

การจัดวางอุปกรณ์ภายในตู้ Control Panel

การจัดวางอุปกรณ์ภายในตู้ควบคุมมีความสำคัญต่อความสะดวกในการตรวจสอบและบำรุงรักษา

การออกแบบตู้ที่เหมาะสมควรคำนึงถึงพื้นที่ติดตั้งอุปกรณ์ การเดินสายไฟ การระบายความร้อน และการแยกวงจรกำลังออกจากวงจรสัญญาณตามความเหมาะสม

นอกจากนี้ การติดป้ายกำกับอุปกรณ์และจุดเชื่อมต่อยังช่วยให้ทีมช่างสามารถตรวจสอบวงจรและค้นหาตำแหน่งอุปกรณ์ได้สะดวกยิ่งขึ้น

ทำไมความเร็วสายพานจึงสำคัญต่อระบบชั่งน้ำหนัก?

ความเร็วของสายพานลำเลียงเป็นปัจจัยหนึ่งที่ส่งผลต่ออัตราการป้อนวัตถุดิบเข้าสู่เครื่องจักรปลายทาง

ในระบบลำเลียงอาหารสัตว์ที่ทำงานร่วมกับเครื่องชั่งน้ำหนัก หากสายพานเคลื่อนที่เร็วเกินไป อาจทำให้มีวัตถุดิบจำนวนมากเคลื่อนเข้าสู่เครื่องชั่งในช่วงเวลาสั้น ๆ

ในทางกลับกัน หากสายพานเคลื่อนที่ช้าเกินไป อาจทำให้กระบวนการป้อนวัตถุดิบใช้เวลานานขึ้น

ดังนั้น การเลือกความเร็วสายพานจึงควรพิจารณาให้สัมพันธ์กับอัตราการลำเลียง ลักษณะของอาหารสัตว์ และความต้องการของกระบวนการผลิต

ปัจจัยที่มีผลต่อการควบคุมน้ำหนัก

1. Conveyor Speed

ความเร็วสายพานส่งผลต่อปริมาณวัตถุดิบที่ถูกลำเลียงในแต่ละช่วงเวลา

2. Material Flow

ลักษณะการไหลของอาหารสัตว์มีผลต่อความต่อเนื่องของการป้อนวัตถุดิบ

3. Weighing Response

ระยะเวลาตอบสนองของระบบชั่งน้ำหนักมีผลต่อการตรวจจับน้ำหนักและการส่งสัญญาณควบคุม

4. Stopping Time

ระยะเวลาที่มอเตอร์และสายพานใช้ในการหยุดอาจส่งผลต่อปริมาณวัตถุดิบที่ยังเคลื่อนที่อยู่

5. Material in Transit

วัตถุดิบที่อยู่ระหว่างการเคลื่อนที่หรือกำลังตกลงสู่เครื่องชั่งอาจทำให้น้ำหนักสุดท้ายแตกต่างจากค่าที่ตรวจพบในขณะสั่งหยุด

สำหรับระบบที่ต้องการความแม่นยำสูง จึงควรพิจารณาปัจจัยเหล่านี้ร่วมกันในขั้นตอนออกแบบและปรับตั้งระบบ

Scope of Work – ขอบเขตการดำเนินงานของ WKB Engineering

WKB Engineering ดำเนินงานผลิตและติดตั้งตู้ Conveyor Control Panel สำหรับระบบลำเลียงอาหารสัตว์ของ Sun Operation โดยครอบคลุมงานหลักตั้งแต่การผลิตตู้จนถึงการทดสอบร่วมกับเครื่องจักรจริง

-Control Panel Manufacturing – ผลิตและประกอบตู้ควบคุมไฟฟ้า

ดำเนินงานผลิตและประกอบตู้ Control Panel พร้อมติดตั้งอุปกรณ์ควบคุมและอุปกรณ์ไฟฟ้าภายในตู้ เพื่อเตรียมความพร้อมสำหรับการนำไปติดตั้งในพื้นที่โรงงาน

การผลิตตู้ควบคุมต้องคำนึงถึงความเหมาะสมของอุปกรณ์ การจัดวางภายในตู้ และการเชื่อมต่อวงจรให้สอดคล้องกับลักษณะการใช้งานของระบบเครื่องจักร

-On-site Control Panel Installation – ติดตั้งตู้ควบคุมหน้างาน

ทีมงานนำตู้ Control Panel เข้าติดตั้งในพื้นที่โรงงาน Sun Operation จังหวัดสระบุรี เพื่อเตรียมเชื่อมต่อกับระบบสายพานลำเลียงและอุปกรณ์ที่เกี่ยวข้อง

ตำแหน่งติดตั้งตู้ควบคุมควรคำนึงถึงความสะดวกในการปฏิบัติงาน ระยะทางเดินสายไฟ และพื้นที่สำหรับตรวจสอบหรือบำรุงรักษาอุปกรณ์

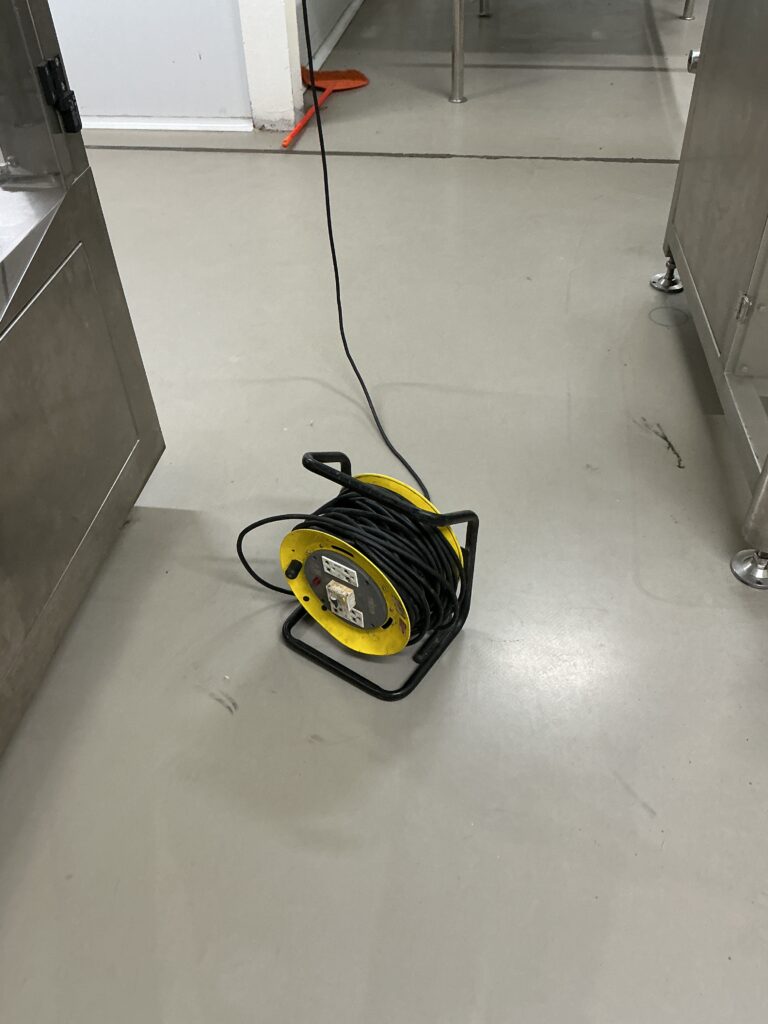

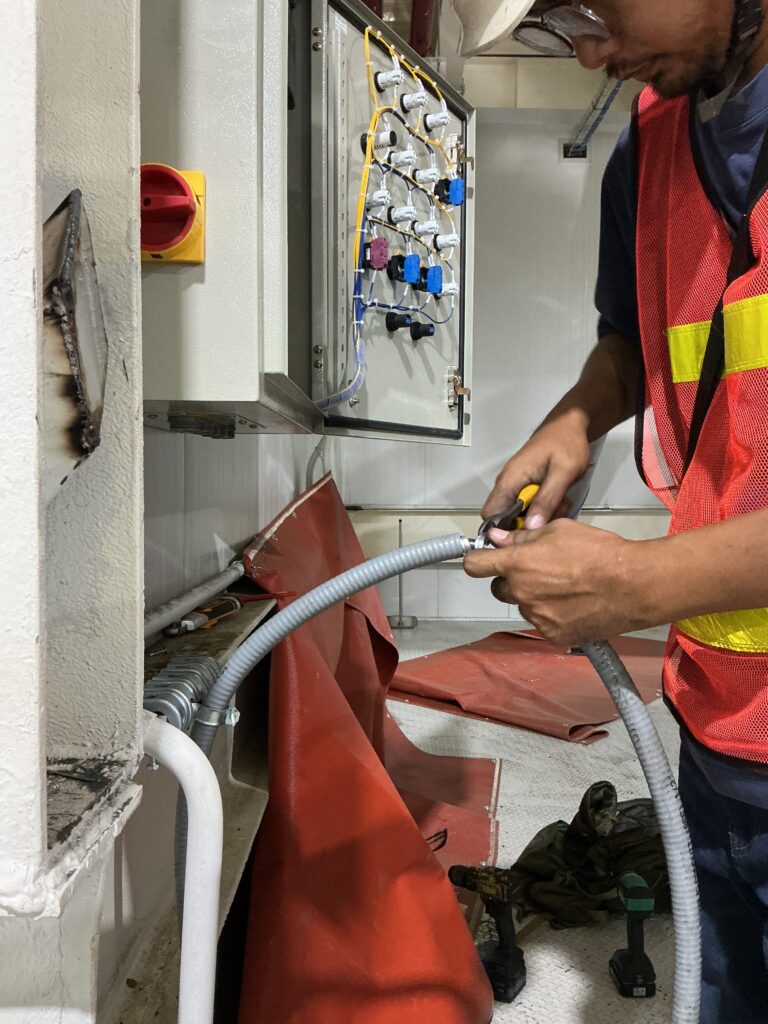

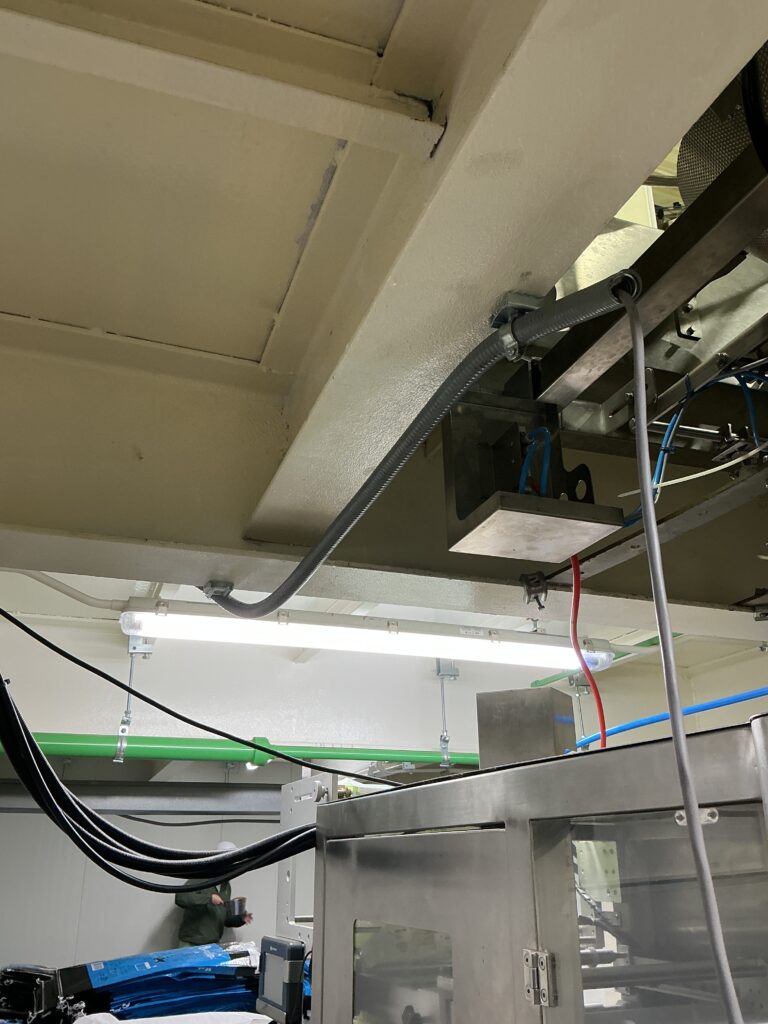

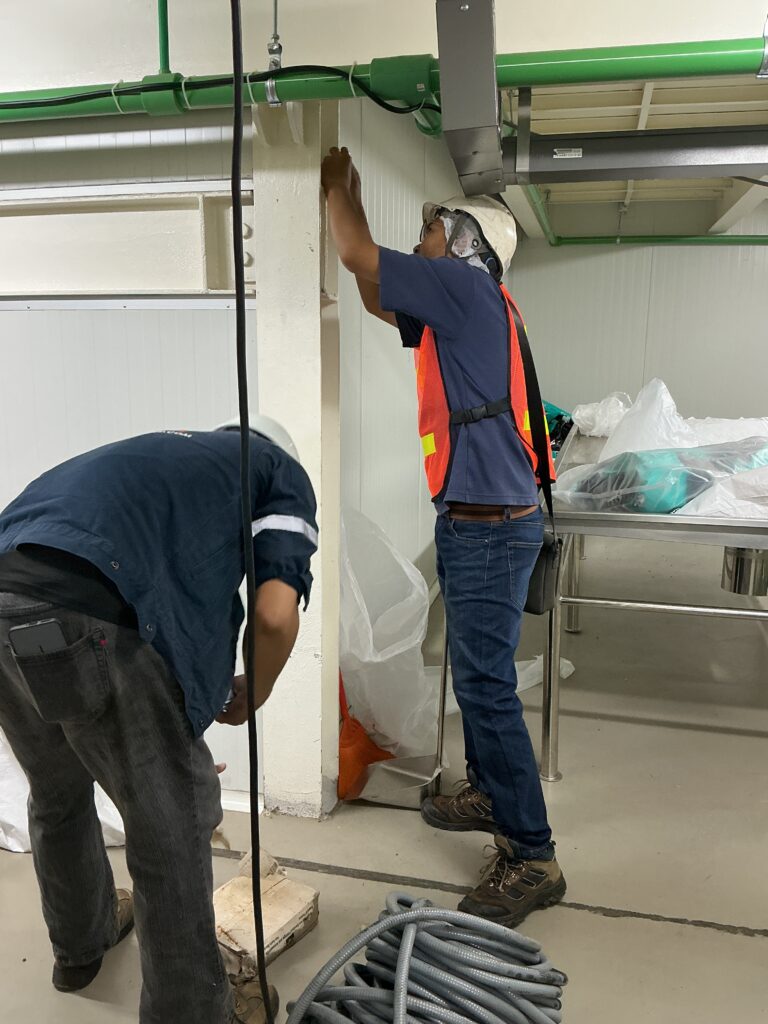

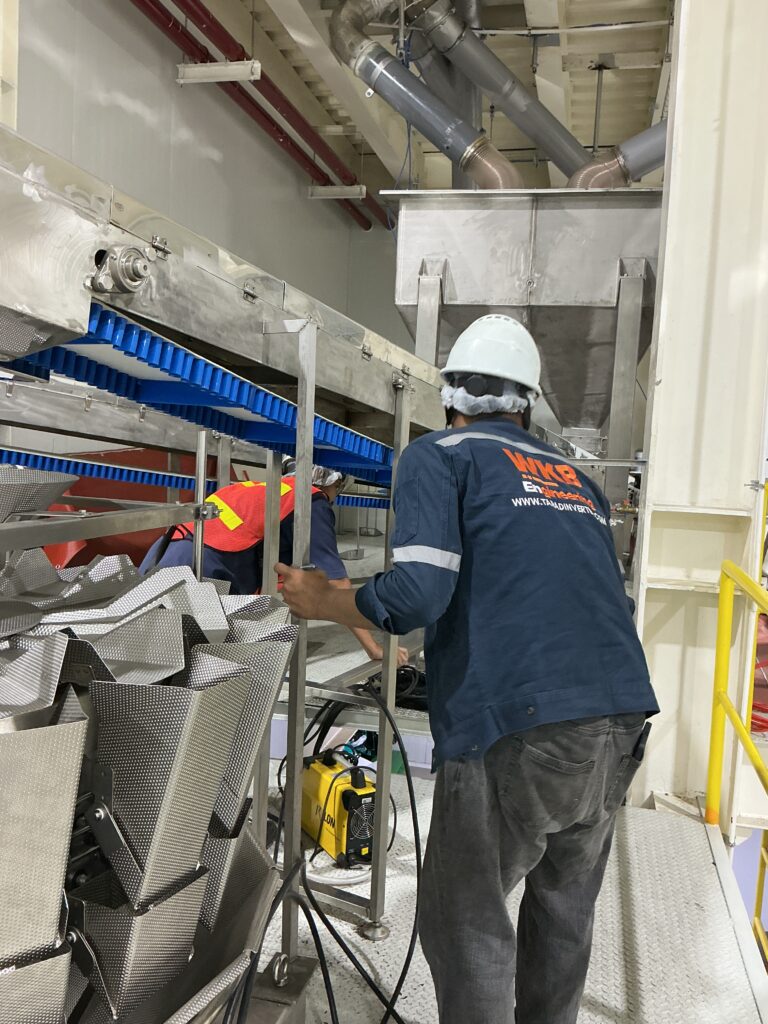

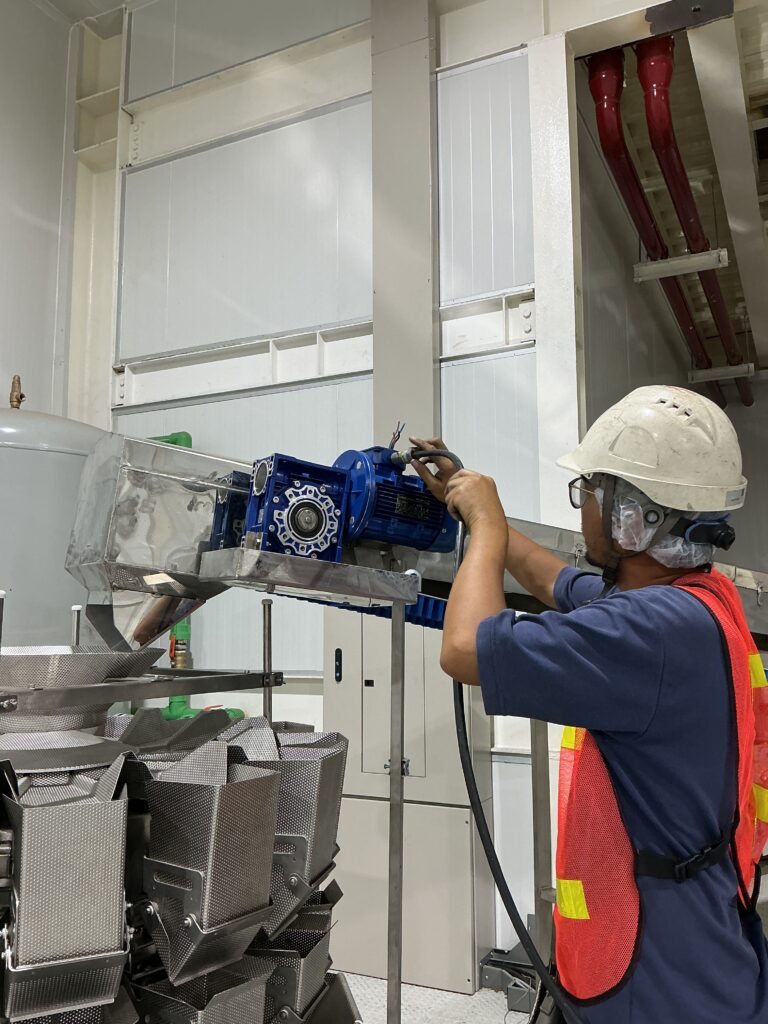

-Electrical Wiring & Connection – เดินสายไฟและเชื่อมต่อระบบ

ดำเนินการเดินสายไฟและเชื่อมต่อวงจรจากตู้ควบคุมไปยังอุปกรณ์และเครื่องจักรที่เกี่ยวข้อง

งานเดินสายไฟต้องคำนึงถึงความถูกต้องของการเชื่อมต่อ การป้องกันความเสียหายทางกายภาพ และความเหมาะสมของอุปกรณ์เดินสายตามสภาพแวดล้อมการใช้งาน

การจัดระเบียบสายไฟและการระบุจุดเชื่อมต่อยังช่วยให้การตรวจสอบระบบภายหลังทำได้สะดวกยิ่งขึ้น

-Electrical Inspection – ตรวจสอบระบบไฟฟ้าหลังติดตั้ง

หลังจากติดตั้งตู้และเดินสายไฟ ทีมงานดำเนินการตรวจสอบระบบไฟฟ้าและการเชื่อมต่ออุปกรณ์ก่อนเริ่มทดสอบร่วมกับเครื่องจักร

ขั้นตอนการตรวจสอบมีความสำคัญต่อการเตรียมความพร้อมของระบบควบคุม และช่วยลดความเสี่ยงจากข้อผิดพลาดในการเชื่อมต่อวงจร

-System Testing & Commissioning – ทดสอบระบบร่วมกับเครื่องจักร

ภายหลังการติดตั้ง ทีมงาน WKB Engineering ดำเนินการทดสอบการทำงานของตู้ Conveyor Control Panel ร่วมกับเครื่องจักรจริงที่หน้างาน

การทดสอบเป็นขั้นตอนสำคัญในการตรวจสอบการตอบสนองของระบบควบคุมและความสัมพันธ์ระหว่างสายพานลำเลียงกับเครื่องจักรที่เกี่ยวข้อง

สำหรับระบบที่ใช้ควบคุมการป้อนอาหารสัตว์เข้าสู่ชุดเครื่องชั่ง เงื่อนไขการหยุดสายพานเมื่อน้ำหนักถึงเป้าหมายถือเป็นหนึ่งในประเด็นสำคัญที่ต้องพิจารณาในการตรวจสอบการทำงาน

สิ่งที่ต้องคำนึงถึงในการติดตั้งตู้ Conveyor Control Panel

การติดตั้งตู้ควบคุมไฟฟ้าในโรงงานอุตสาหกรรมต้องคำนึงถึงทั้งความปลอดภัย ความเหมาะสมของพื้นที่ และความสะดวกในการบำรุงรักษา

ตำแหน่งติดตั้งตู้ควบคุม

ควรเลือกตำแหน่งที่เหมาะสมกับสภาพแวดล้อมการใช้งาน สามารถเข้าถึงเพื่อสั่งงานและบำรุงรักษาได้ และมีพื้นที่เพียงพอสำหรับการเปิดประตูตู้หรือถอดเปลี่ยนอุปกรณ์

การเดินสาย Power และ Control

สายไฟกำลังและสายสัญญาณควบคุมควรจัดวางตามหลักการออกแบบทางไฟฟ้าที่เหมาะสม โดยคำนึงถึงการรบกวนทางไฟฟ้า โดยเฉพาะระบบที่ใช้งานร่วมกับ Inverter

การป้องกันฝุ่นและสิ่งแวดล้อม

โรงงานอาหารสัตว์อาจมีฝุ่นจากวัตถุดิบหรือกระบวนการผลิต จึงควรพิจารณาระดับการป้องกันของตู้ไฟฟ้า การระบายความร้อน และการทำความสะอาดให้เหมาะสมกับสภาพพื้นที่จริง

ในบริเวณที่มีความเสี่ยงจากฝุ่นติดไฟได้ จำเป็นต้องมีการประเมินอันตรายและเลือกใช้อุปกรณ์ตามข้อกำหนดที่เกี่ยวข้อง

การต่อสายดินและระบบป้องกันไฟฟ้า

ระบบควบคุมไฟฟ้าควรมีการต่อสายดินและเลือกใช้อุปกรณ์ป้องกันที่เหมาะสมกับลักษณะวงจร เพื่อช่วยลดความเสี่ยงจากความผิดปกติทางไฟฟ้า

การบำรุงรักษาในอนาคต

การจัดวางอุปกรณ์ให้ตรวจสอบได้สะดวกและมีป้ายกำกับชัดเจนช่วยลดความยุ่งยากในการตรวจเช็กและซ่อมบำรุงระบบ

Testing & Commissioning – การทดสอบระบบ Conveyor ก่อนใช้งาน

หลังจากติดตั้งตู้ Control Panel และเชื่อมต่อกับเครื่องจักรแล้ว การทดสอบระบบถือเป็นขั้นตอนสำคัญก่อนนำระบบไปใช้งานในกระบวนการผลิต

การทดสอบช่วยตรวจสอบว่าระบบไฟฟ้า อุปกรณ์ควบคุม และเครื่องจักรสามารถทำงานร่วมกันตามเงื่อนไขที่กำหนดได้หรือไม่

การตรวจสอบที่สำคัญในระบบ Conveyor Control Panel

Electrical Connection Inspection

ตรวจสอบความถูกต้องของการเชื่อมต่อสายไฟและจุดต่อวงจรตามแบบไฟฟ้า

Control Circuit Testing

ตรวจสอบการตอบสนองของวงจรควบคุมต่อคำสั่งและสัญญาณที่เกี่ยวข้อง

Motor Operation Testing

ตรวจสอบการทำงานของมอเตอร์และสายพานตามเงื่อนไขการสั่งงาน

VFD Parameter Verification

ตรวจสอบค่าพารามิเตอร์ของ Inverter ให้สอดคล้องกับข้อมูลมอเตอร์และลักษณะการใช้งาน

Machine Interface Testing

ตรวจสอบการทำงานร่วมกันระหว่างตู้ควบคุมและเครื่องจักรที่เชื่อมต่อ

Safety Function Testing

ตรวจสอบฟังก์ชันด้านความปลอดภัยตามแบบและขั้นตอนทดสอบที่กำหนด โดยเฉพาะระบบหยุดฉุกเฉินซึ่งต้องออกแบบให้เหมาะสมกับระดับความเสี่ยงของเครื่องจักร

รายการดังกล่าวเป็นแนวทางตรวจสอบทั่วไปสำหรับระบบ Conveyor Control Panel ไม่ใช่บันทึกผลการทดสอบรายข้อของโครงการ Sun Operation

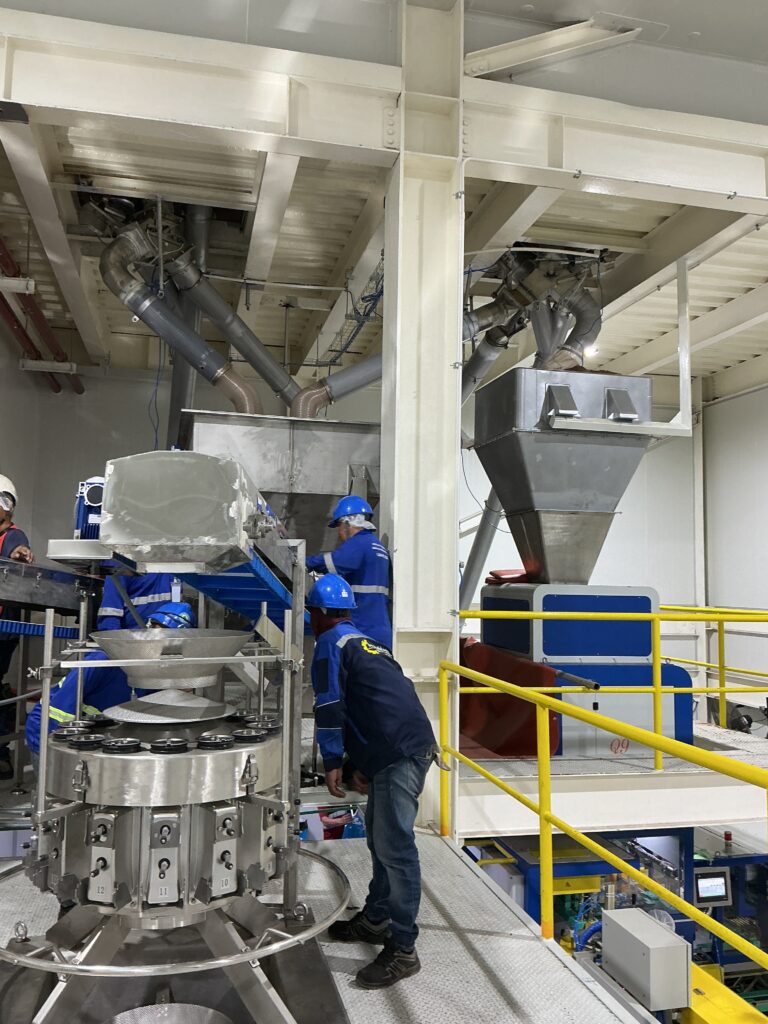

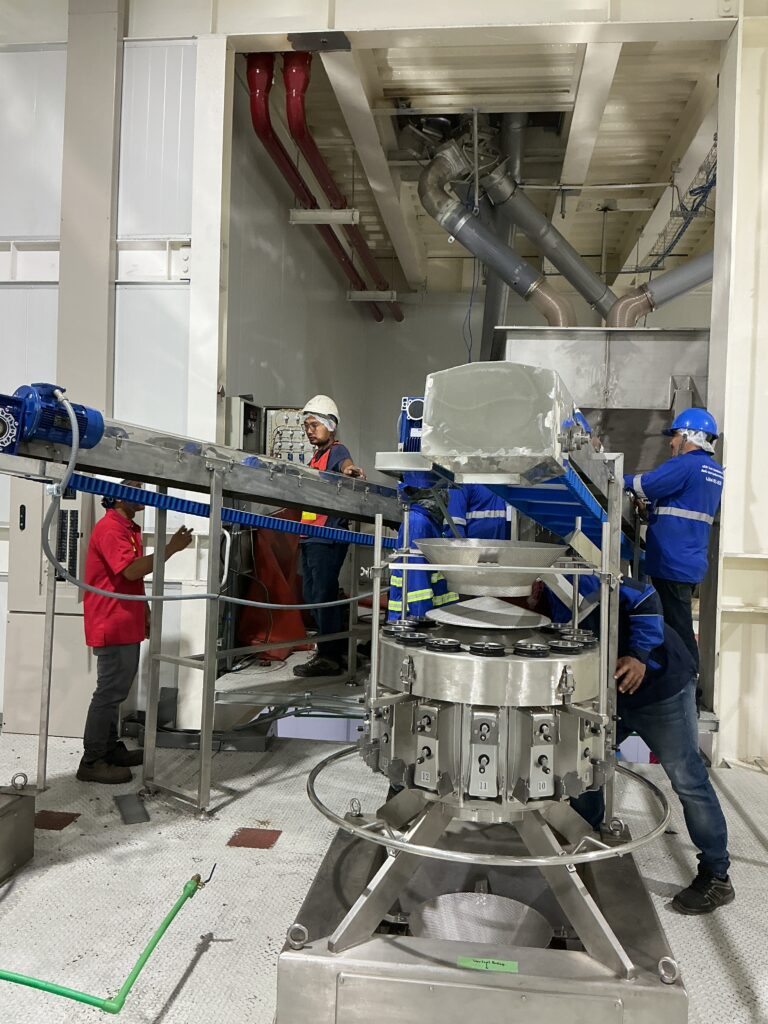

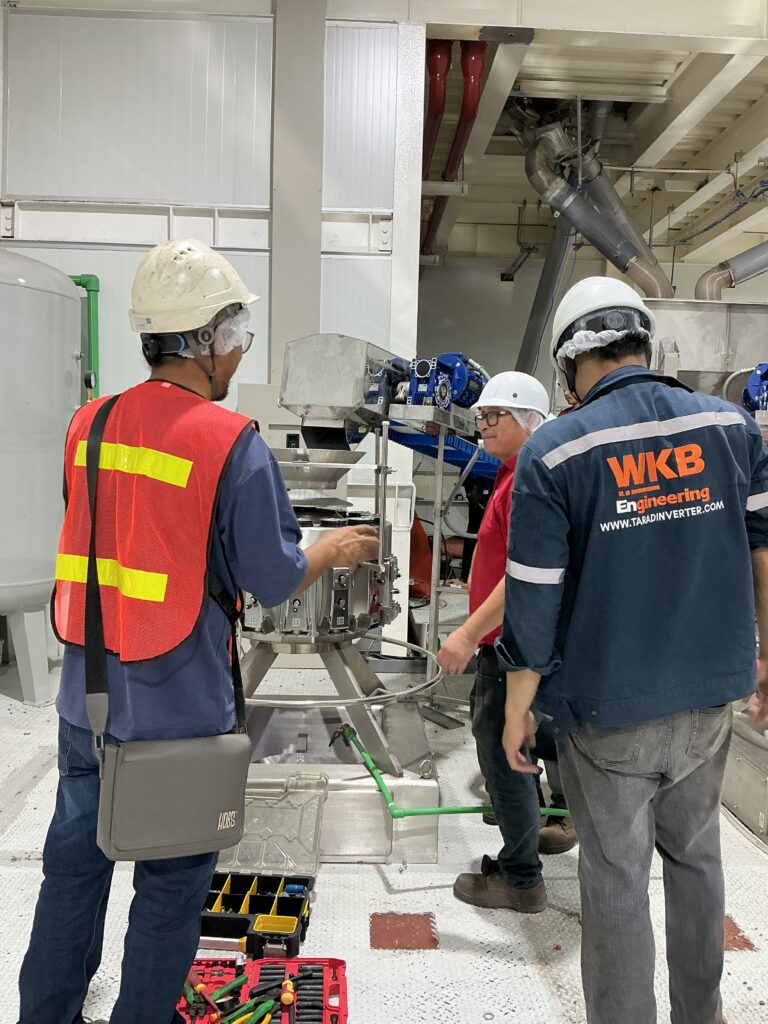

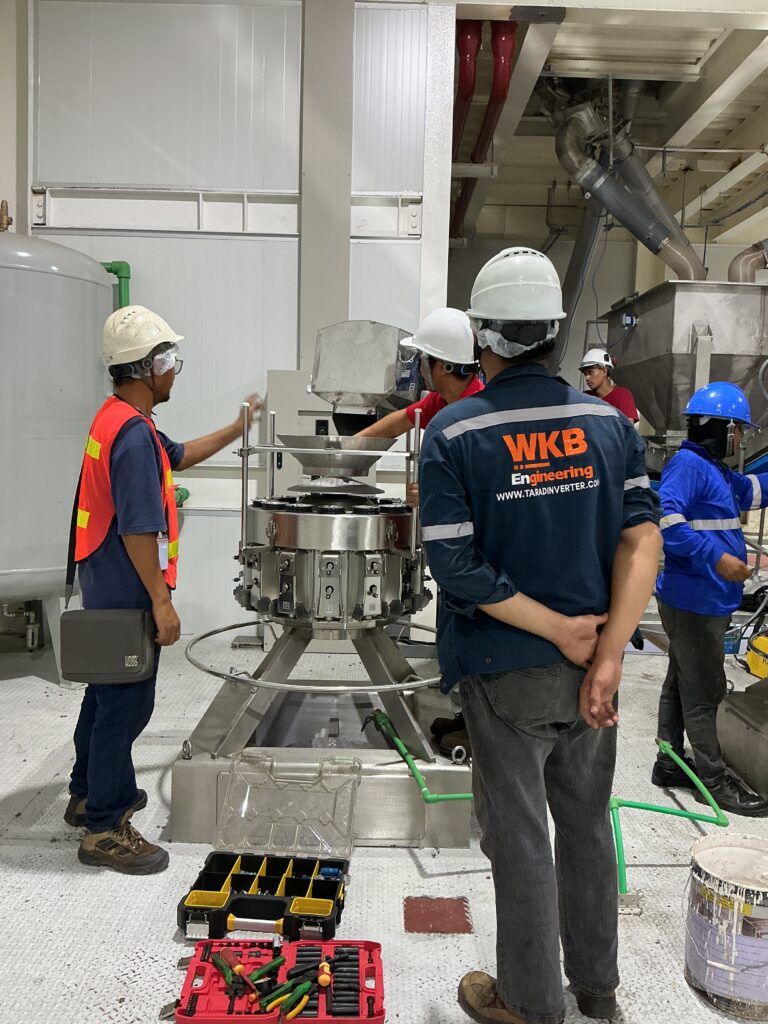

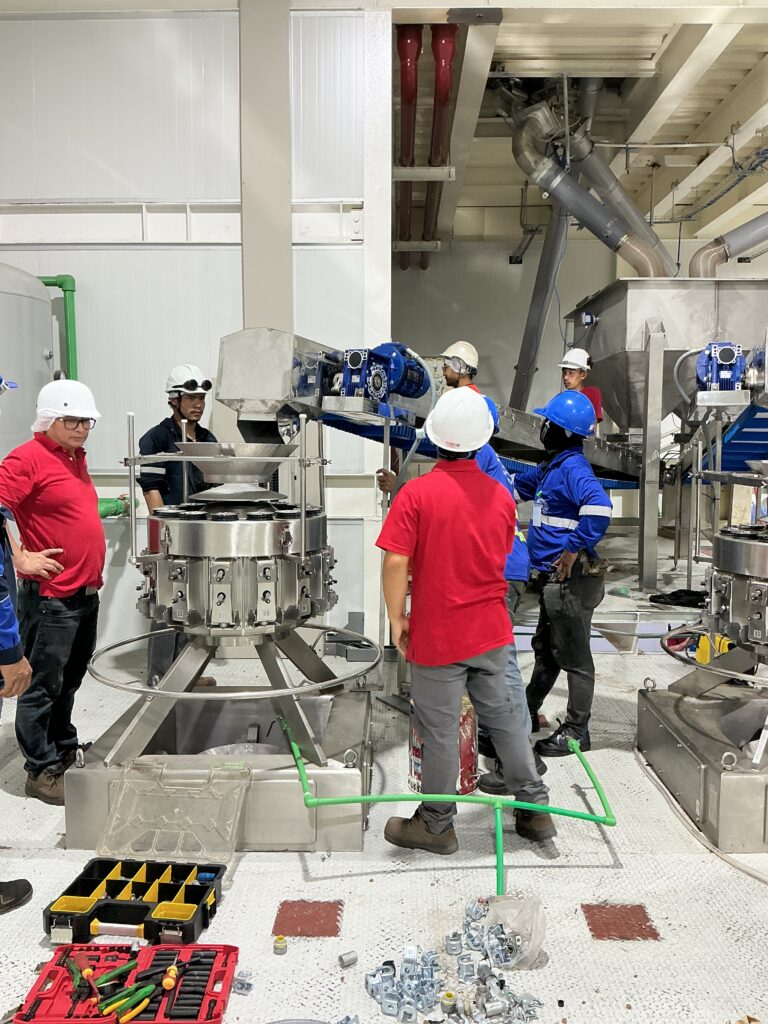

การทดสอบระบบของ Sun Operation

สำหรับโครงการนี้ หลังจากติดตั้งและเดินสายไฟ ทีมงานได้ดำเนินการทดสอบการทำงานของตู้ Control Panel ร่วมกับเครื่องจักรจริงที่หน้างาน

การดำเนินงานดังกล่าวช่วยให้สามารถตรวจสอบการตอบสนองของระบบควบคุมภายใต้สภาพการติดตั้งจริง ก่อนเข้าสู่ขั้นตอนการใช้งานตามแผนของโรงงาน

การบำรุงรักษาตู้ Conveyor Control Panel

การบำรุงรักษาตู้ควบคุมไฟฟ้าเป็นปัจจัยสำคัญที่ช่วยรักษาความพร้อมของระบบลำเลียงและลดโอกาสเกิดปัญหาระหว่างการใช้งาน

ตรวจสอบอุปกรณ์ไฟฟ้าเป็นระยะ

ควรตรวจสอบสภาพอุปกรณ์ควบคุม อุปกรณ์ป้องกัน และจุดเชื่อมต่อสายไฟตามแผนบำรุงรักษาที่เหมาะสม

ดูแลความสะอาดภายในตู้

ฝุ่นสะสมอาจส่งผลต่อการระบายความร้อนของอุปกรณ์ไฟฟ้า โดยเฉพาะอุปกรณ์อิเล็กทรอนิกส์อย่าง PLC และ Inverter

การทำความสะอาดควรดำเนินการโดยผู้มีความรู้และปฏิบัติตามขั้นตอนตัดแยกพลังงานอย่างปลอดภัย

ตรวจสอบระบบระบายความร้อน

Inverter และอุปกรณ์ไฟฟ้าบางประเภทเกิดความร้อนระหว่างการทำงาน จึงควรตรวจสอบช่องระบายอากาศ พัดลม และระบบระบายความร้อนตามคำแนะนำของผู้ผลิต

ตรวจสอบสัญญาณผิดปกติ

ควรติดตามสัญญาณ Alarm หรือ Fault ของอุปกรณ์ควบคุม เพื่อค้นหาความผิดปกติและวางแผนแก้ไขก่อนเกิดปัญหาต่อเนื่อง

ตรวจสอบการทำงานร่วมกับเครื่องจักร

นอกจากตรวจสอบตู้ควบคุมแล้ว ควรตรวจสอบสภาพมอเตอร์ สายพาน อุปกรณ์ตรวจจับ และระบบชั่งน้ำหนักที่เกี่ยวข้องด้วย

การบำรุงรักษาอย่างเหมาะสมช่วยให้ระบบ Conveyor สามารถทำงานได้อย่างต่อเนื่องและลดความเสี่ยงจากการหยุดเครื่องจักรโดยไม่คาดคิด

การประยุกต์ใช้ Conveyor Control Panel ในอุตสาหกรรมต่าง ๆ

Conveyor Control Panel สามารถนำไปประยุกต์ใช้ได้กับระบบลำเลียงหลายประเภท ขึ้นอยู่กับลักษณะเครื่องจักรและกระบวนการผลิต

Animal Feed Industry – อุตสาหกรรมอาหารสัตว์

ใช้ควบคุมการลำเลียงอาหารสัตว์หรือวัตถุดิบเข้าสู่เครื่องจักรในกระบวนการผลิต เช่น ระบบชั่งน้ำหนักหรือระบบบรรจุสินค้า

Food & Beverage Industry – อุตสาหกรรมอาหารและเครื่องดื่ม

ใช้ควบคุมสายพานลำเลียงวัตถุดิบ บรรจุภัณฑ์ หรือผลิตภัณฑ์ระหว่างกระบวนการผลิต

Packaging Industry – อุตสาหกรรมบรรจุภัณฑ์

ใช้ควบคุมการเคลื่อนย้ายกล่อง ถุงสินค้า และผลิตภัณฑ์ระหว่างเครื่องจักรบรรจุหรือจัดเรียงสินค้า

Plastic & Chemical Industry – อุตสาหกรรมพลาสติกและเคมี

ใช้ควบคุมการลำเลียงวัตถุดิบหรือผลิตภัณฑ์ตามข้อกำหนดด้านความปลอดภัยและลักษณะของวัสดุ

Material Handling System – ระบบขนถ่ายวัสดุ

ใช้ควบคุมสายพานและอุปกรณ์ลำเลียงในโรงงานหรือคลังสินค้า เพื่อให้การเคลื่อนย้ายวัสดุเป็นไปตามลำดับที่กำหนด

ดังนั้น การออกแบบตู้ Conveyor Control Panel จึงควรพิจารณาจากประเภทเครื่องจักร จำนวนมอเตอร์ ลักษณะโหลด และเงื่อนไขการทำงานของระบบเป็นหลัก

Project Gallery – ภาพผลงานติดตั้งจริง

Conveyor Control Panel Installation | Sun Operation, Saraburi

ภาพบรรยากาศการดำเนินงานของ WKB Engineering ตั้งแต่การติดตั้งตู้ควบคุมไฟฟ้า การเดินสายและเชื่อมต่อเครื่องจักร ไปจนถึงการตรวจสอบและทดสอบระบบสายพานลำเลียงอาหารสัตว์ร่วมกับชุดเครื่องชั่งน้ำหนัก

ภาพรวมเครื่องจักรและระบบลำเลียง (Conveyor System Overview)

ตู้ควบคุมและอุปกรณ์ภายใน (Control Panel & Components)

งานติดตั้งและเดินสายไฟ (Electrical Installation & Wiring)

การตรวจสอบและทดสอบระบบ (System Testing & Commissioning)

14. FAQ – คำถามที่พบบ่อยเกี่ยวกับ Conveyor Control Panel

Conveyor Control Panel คืออะไร?

Conveyor Control Panel คือตู้ควบคุมไฟฟ้าที่ใช้ควบคุมระบบสายพานลำเลียง โดยสามารถออกแบบให้ควบคุมการเริ่ม หยุด ความเร็ว และลำดับการทำงานของเครื่องจักรตามเงื่อนไขที่กำหนด

ระบบ Conveyor สามารถทำงานร่วมกับเครื่องชั่งน้ำหนักได้หรือไม่?

สามารถทำได้ โดยออกแบบให้ระบบควบคุมใช้ข้อมูลหรือสัญญาณจากเครื่องชั่งเป็นเงื่อนไขในการสั่งงาน เช่น การหยุดสายพานเมื่อน้ำหนักถึงเป้าหมาย

PLC มีหน้าที่อะไรในระบบ Conveyor?

PLC ใช้ประมวลผลสัญญาณและควบคุมลำดับการทำงานของเครื่องจักรตามโปรแกรมที่กำหนด เช่น การสั่งเริ่มหรือหยุดสายพานและการตอบสนองต่อเงื่อนไขจากอุปกรณ์ภายนอก

ทำไมระบบสายพานลำเลียงจึงใช้ Inverter?

Inverter ช่วยให้สามารถปรับความเร็วรอบมอเตอร์ กำหนดการเร่งและลดความเร็ว และควบคุมลักษณะการทำงานให้เหมาะสมกับระบบลำเลียง

Conveyor Control Panel จำเป็นต้องใช้ PLC ทุกระบบหรือไม่?

ไม่จำเป็น ระบบขนาดเล็กบางประเภทอาจใช้วงจร Relay หรืออุปกรณ์ควบคุมทั่วไปได้ แต่ระบบที่มีเงื่อนไขการทำงานหลายขั้นตอนอาจเหมาะกับการใช้ PLC

หลังติดตั้งตู้ Conveyor Control Panel ต้องทดสอบอะไรบ้าง?

โดยทั่วไปควรตรวจสอบการเชื่อมต่อวงจร การทำงานของมอเตอร์ การตอบสนองต่อคำสั่งควบคุม และการทำงานร่วมกับเครื่องจักร รวมถึงฟังก์ชันด้านความปลอดภัยตามแบบที่กำหนด

การใช้ Conveyor Control Panel ช่วยเพิ่มประสิทธิภาพการผลิตอย่างไร?

ระบบควบคุมที่ออกแบบเหมาะสมช่วยให้การทำงานของสายพานสัมพันธ์กับกระบวนการผลิต ลดการพึ่งพาการสั่งงานด้วยมือ และช่วยให้สามารถควบคุมการลำเลียงตามเงื่อนไขที่กำหนดได้

---

15. Project Summary – สรุปผลงานผลิตและติดตั้งตู้ Conveyor Control Panel

โครงการผลิตและติดตั้งตู้ Conveyor Control Panel สำหรับระบบลำเลียงอาหารสัตว์ ณ บริษัท Sun Operation จังหวัดสระบุรี เป็นอีกหนึ่งผลงานด้านระบบไฟฟ้าควบคุมเครื่องจักรอุตสาหกรรมของ WKB Engineering

โครงการครอบคลุมตั้งแต่การผลิตและประกอบตู้ควบคุมไฟฟ้า การติดตั้งในพื้นที่โรงงาน การเดินสายไฟและเชื่อมต่ออุปกรณ์ ตลอดจนการตรวจสอบและทดสอบการทำงานร่วมกับเครื่องจักรจริง

ระบบควบคุมมีหน้าที่สั่งงานสายพานลำเลียงอาหารสัตว์เข้าสู่ชุดเครื่องชั่งน้ำหนัก และหยุดสายพานเมื่อน้ำหนักถึงค่าที่กำหนด ซึ่งเป็นตัวอย่างของการนำระบบควบคุมไฟฟ้ามาใช้ประสานการทำงานระหว่างเครื่องจักรในกระบวนการผลิต

นอกจากนี้ การใช้ PLC และ Inverter ยังเป็นเทคโนโลยีสำคัญที่สามารถนำมาประยุกต์ใช้กับระบบควบคุมสายพานลำเลียงในอุตสาหกรรมประเภทต่าง ๆ ได้ตามความเหมาะสม

WKB Engineering – ผู้ให้บริการผลิตและติดตั้งตู้ Control Panel สำหรับโรงงานอุตสาหกรรม

WKB Engineering ให้บริการด้านการผลิตและติดตั้งตู้ควบคุมไฟฟ้า ระบบควบคุมมอเตอร์ PLC, Inverter และงานระบบไฟฟ้าสำหรับเครื่องจักรอุตสาหกรรม

เรามุ่งเน้นการจัดหาแนวทางระบบควบคุมที่เหมาะสมกับลักษณะการใช้งานของลูกค้า พร้อมงานติดตั้งและตรวจสอบระบบ เพื่อสนับสนุนการทำงานของเครื่องจักรภายในโรงงาน

กำลังมองหาผู้ผลิตตู้ Conveyor Control Panel หรือระบบควบคุมเครื่องจักรสำหรับโรงงาน?

ติดต่อ WKB Engineering เพื่อปรึกษางานผลิตตู้ Control Panel งานระบบไฟฟ้าควบคุมมอเตอร์ และงานติดตั้งระบบควบคุมเครื่องจักรอุตสาหกรรม

หากต้องการ ตู้ควบคุมไฟฟ้าที่ออกแบบตรงการใช้งานจริง ใช้อุปกรณ์แท้ และประกอบอย่างมืออาชีพ
ติดต่อทีมงาน Taradinverter ได้เลยค่ะ📞 โทร: 095-763-1816 (Weerut)
📧 อีเมล: WKBEng03@hotmail.com
🌐 เว็บไซต์: www.taradinverter.com
📍 ส่งงานตรงเวลา มั่นใจคุณภาพทุกใบ
