ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์

โครงการโรงแรมระบบอาคารอัตโนมัติ

บริษัท Tarad Inverter ได้ดำเนินการออกแบบและติดตั้ง ตู้ควบคุมอินเวอร์เตอร์สำหรับพัดลม AHU ขนาด 1.5 kW ให้กับโครงการของโรงแรม MERCURE HOTELS BANGKOK SIAM

ตู้ชุดนี้ถูกออกแบบเพื่อเพิ่มความเสถียรในการทำงานของระบบปรับอากาศ และรองรับการควบคุมผ่านระบบ BAS ของอาคาร

💰 ราคาโครงการ : 18,000 บาท (ไม่รวม VAT)

ภาพรวมระบบ (Project Overview)

ตู้ควบคุมชุดนี้ถูกออกแบบเพื่อใช้ควบคุมพัดลม AHU โดยทำงานร่วมกับระบบ BAS ของอาคาร สามารถควบคุมได้ทั้งแบบ Local และ Remote พร้อมรองรับการทำงานแบบ Redundant เพื่อป้องกันระบบหยุดชะงัก

ความสำคัญของระบบ AHU ในโรงแรม

AHU (Air Handling Unit) เป็นอุปกรณ์สำคัญในระบบปรับอากาศ ทำหน้าที่ควบคุมคุณภาพอากาศ อุณหภูมิ และการหมุนเวียนลมภายในอาคาร

สำหรับโรงแรม ระบบ AHU ต้องทำงานต่อเนื่องตลอดเวลา เพราะส่งผลโดยตรงต่อความสบายของผู้เข้าพัก หากระบบหยุดทำงานแม้ช่วงสั้น ๆ อาจกระทบต่อภาพลักษณ์และประสบการณ์ลูกค้าได้

ดังนั้น การออกแบบตู้ควบคุมที่มีระบบสำรองจึงมีความสำคัญอย่างมาก

Concept การออกแบบระบบ

แนวคิดการออกแบบระบบ (Design Concept)

1. ระบบทำงานขนานกับตู้เดิม

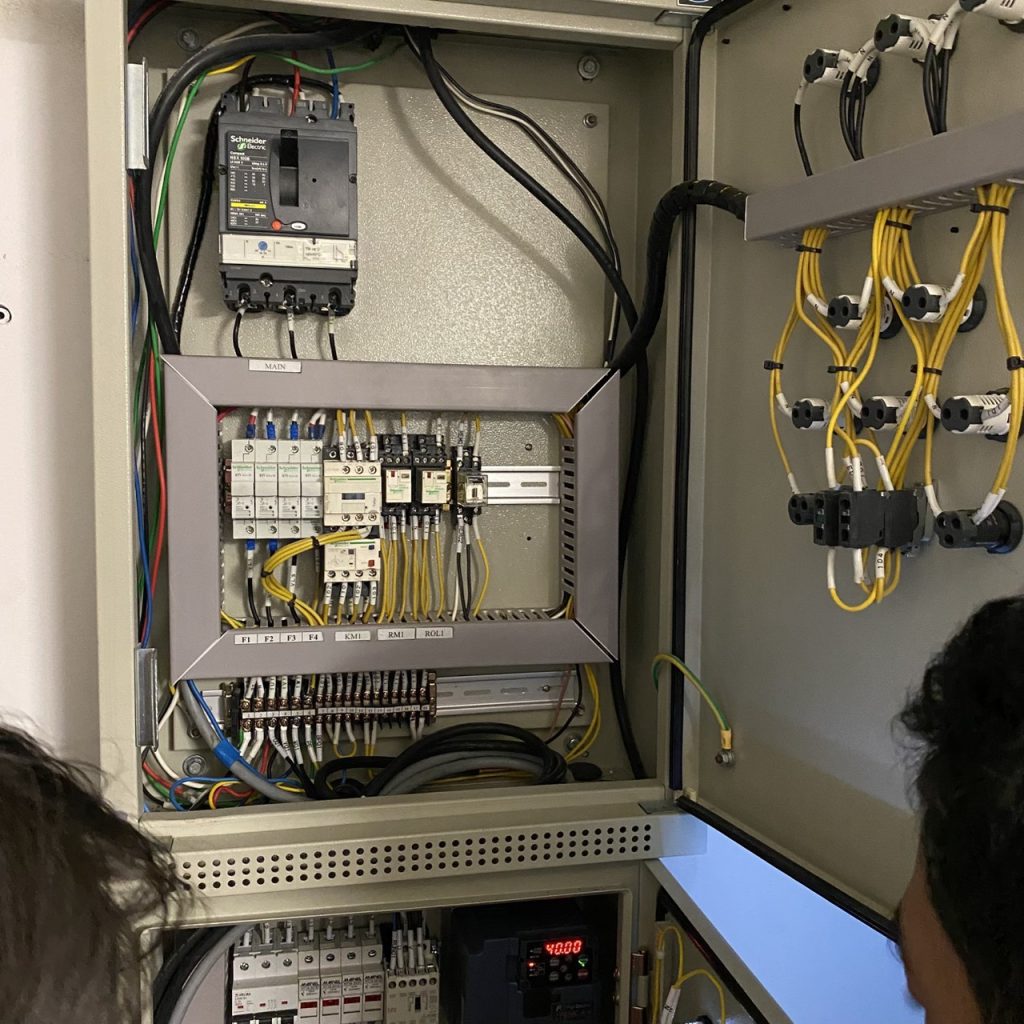

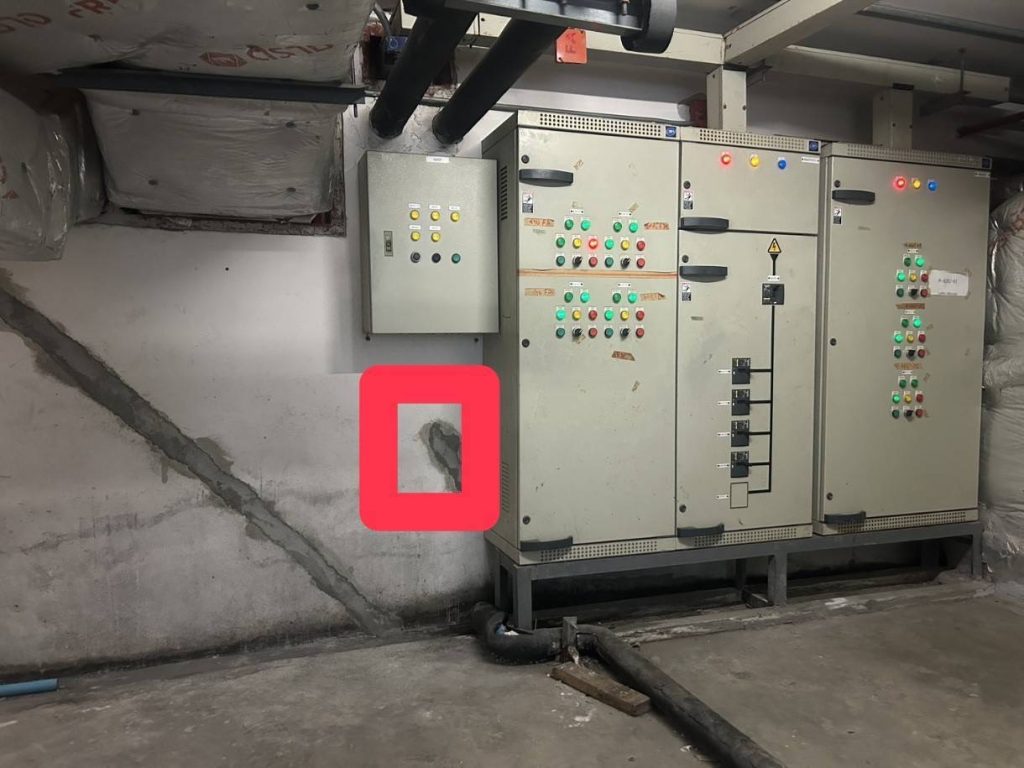

ตู้ควบคุมชุดใหม่นี้ถูกออกแบบให้ทำงานขนาน (Parallel Operation) กับตู้เดิม

ในกรณีที่ตู้ใหม่เกิดความขัดข้อง ระบบสามารถสลับกลับไปใช้ตู้เดิมได้ทันที ลดความเสี่ยงการหยุดทำงานของพัดลม AHU

2. รองรับการควบคุมผ่าน BAS

ระบบสามารถรับคำสั่ง Start / Stop จาก BAS และส่งสถานะการทำงานกลับไปยังศูนย์ควบคุมแบบ Real-Time

ช่วยให้เจ้าหน้าที่สามารถตรวจสอบและบริหารจัดการระบบจาก Control Room ได้โดยไม่ต้องเข้าหน้างาน

หลักการเลือกใช้ Inverter สำหรับระบบ AHU

การเลือกใช้อินเวอร์เตอร์ในงาน AHU ไม่ได้มีเป้าหมายเพียงแค่ควบคุมความเร็วรอบเท่านั้น แต่ยังมีผลต่อประสิทธิภาพโดยรวมของระบบ HVAC ทั้งระบบ

สำหรับมอเตอร์ขนาด 1.5 kW การใช้งานแบบ Direct Online (DOL) จะทำให้มอเตอร์กระชากกระแสสูงในช่วงสตาร์ท ส่งผลให้เกิดแรงกระชากทางไฟฟ้าและทางกล

การใช้ Inverter ช่วยให้:

• ควบคุมการเร่งรอบแบบ Soft Start
• ลดกระแสกระชากขณะเริ่มทำงาน
• ลดแรงกระแทกทางกลกับเพลาและใบพัด
• ปรับรอบตามโหลดจริงเพื่อลดการใช้พลังงาน

สำหรับอาคารประเภทโรงแรม ซึ่งระบบ AHU ทำงานต่อเนื่องยาวนาน การลดโหลดเกินความจำเป็นสามารถช่วยประหยัดพลังงานได้อย่างมีนัยสำคัญในระยะยาว

การทำงานร่วมกับระบบ Building Automation System (BAS)

BAS มีบทบาทสำคัญในการบริหารจัดการพลังงานของอาคาร

การที่ตู้ควบคุมสามารถเชื่อมต่อกับ BAS ได้ ทำให้เกิดข้อดีหลายประการ เช่น

• ตรวจสอบสถานะการทำงานแบบ Real-Time
• เก็บข้อมูลการทำงานย้อนหลัง
• แจ้งเตือนเมื่อเกิด Alarm
• วางแผนบำรุงรักษาเชิงป้องกัน (Preventive Maintenance)

ระบบลักษณะนี้ช่วยให้อาคารสามารถควบคุมต้นทุนด้านพลังงานและค่าบำรุงรักษาได้อย่างมีประสิทธิภาพ

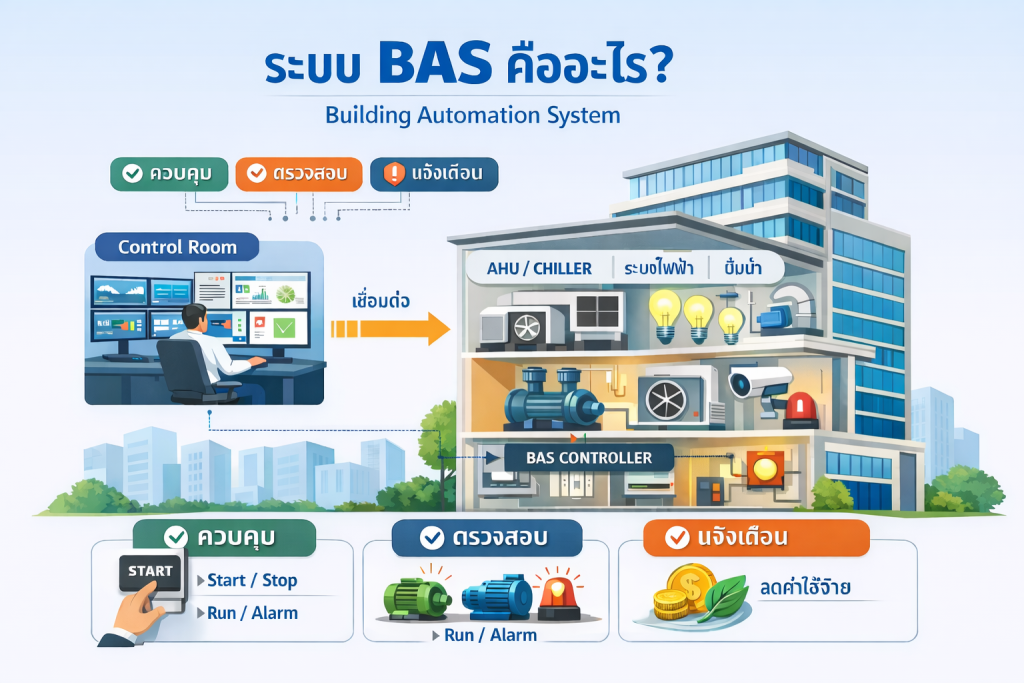

ระบบ BAS คืออะไร

BAS (Building Automation System) คือ ระบบควบคุมอาคารอัตโนมัติที่ทำหน้าที่เป็นศูนย์กลางในการสั่งงานและตรวจสอบระบบต่าง ๆ ภายในอาคาร เช่น ระบบปรับอากาศ ระบบไฟ และระบบพลังงาน

สำหรับตู้ AHU นี้ BAS จะทำหน้าที่

• ส่งคำสั่ง Start / Stop
• รับสถานะ Run กลับไปแสดงผล
• รับสัญญาณ Overload เพื่อแจ้งเตือน

ทำให้สามารถควบคุมพัดลมได้จากห้อง Control Room โดยไม่ต้องเดินมาที่ตู้

ความเหมาะสมของโซลูชันสำหรับอาคารพาณิชย์

ตู้ควบคุม AHU 1.5 kW พร้อมระบบเชื่อมต่อ BAS และการทำงานแบบสำรอง เหมาะสำหรับ:

• โรงแรม
• อาคารสำนักงาน
• ศูนย์การค้า
• โรงพยาบาล
• อาคารที่ต้องการระบบ HVAC ต่อเนื่อง

โดยเฉพาะในอาคารที่มีผู้ใช้งานจำนวนมาก ระบบที่มีความเสถียรและสามารถควบคุมจากศูนย์กลางถือเป็นองค์ประกอบสำคัญของการบริหารจัดการอาคารยุคใหม่

Scope งานที่บริษัทดำเนินการ

โครงการนี้ครอบคลุมงานแบบครบวงจร ได้แก่

• ออกแบบวงจรควบคุม
• คัดเลือกอุปกรณ์ไฟฟ้า
• ประกอบตู้ควบคุม
• Wiring และทดสอบระบบ
• เชื่อมต่อสัญญาณกับ BAS
• ติดตั้งและ Commissioning หน้างาน

ข้อมูลทางเทคนิค (Technical Specification)

รายการ	รายละเอียด
ประเภทโหลด	AHU Fan Motor
กำลังมอเตอร์	1.5 kW
ระบบไฟฟ้า	380–415V / 3 Phase
ระบบควบคุม	Inverter + Bypass
โหมดควบคุม	Local / Remote (BAS)
ระบบป้องกัน	Overload / Short Circuit / Phase Protection

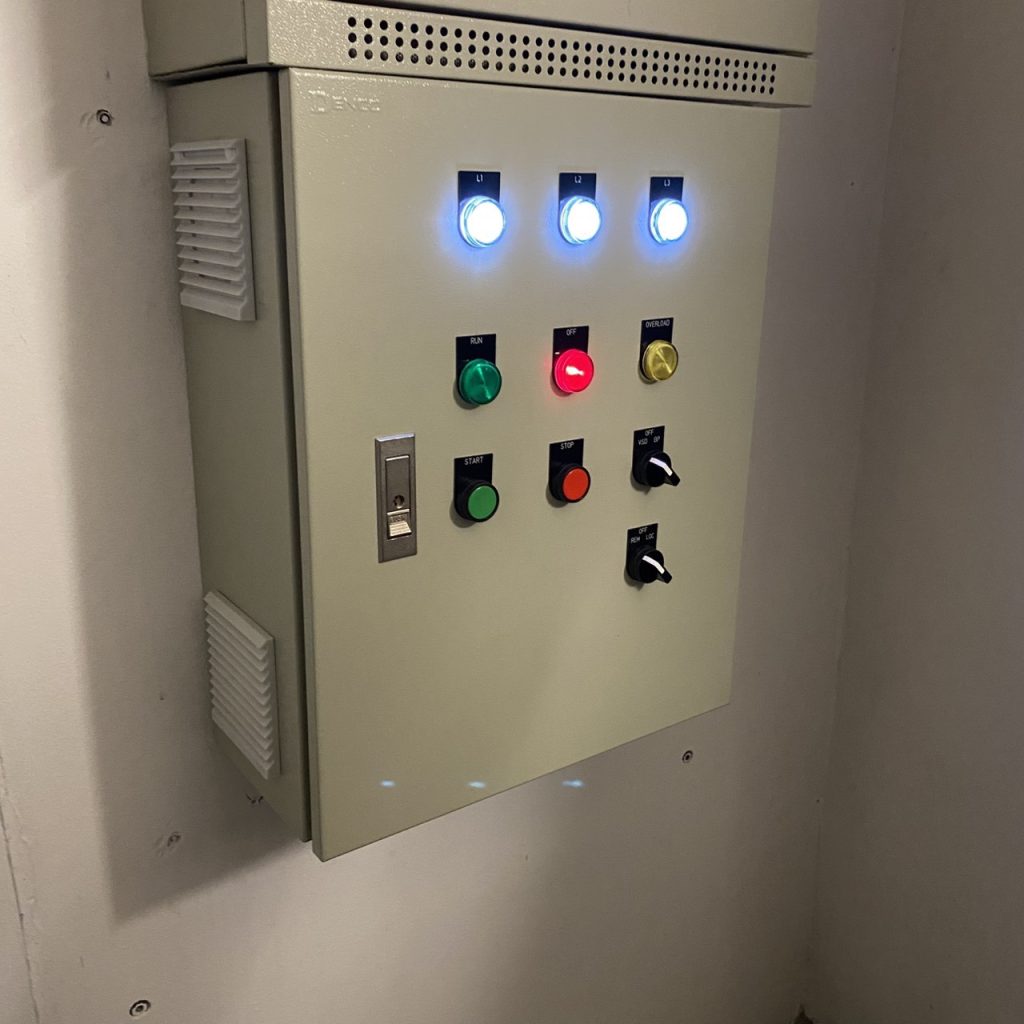

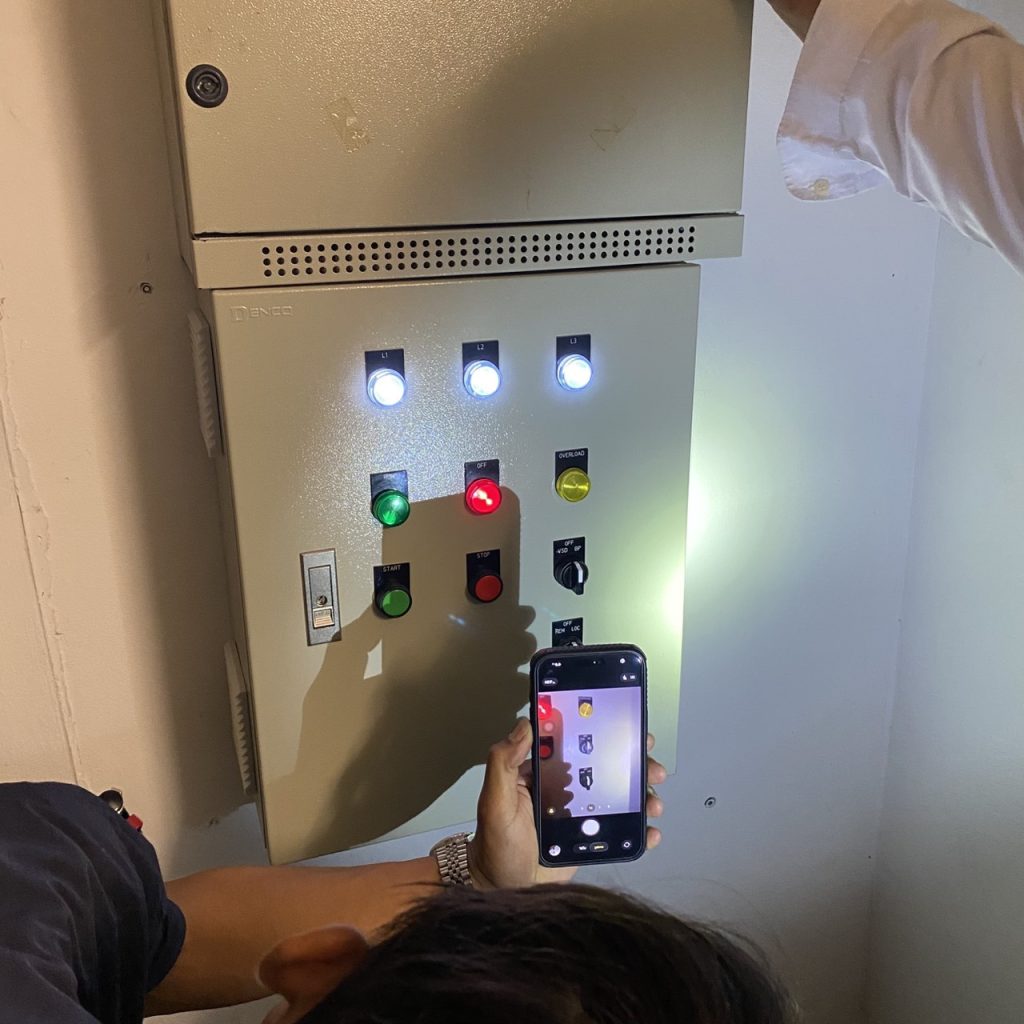

อุปกรณ์หน้าตู้

อุปกรณ์	หน้าที่การทำงาน
Pilot Lamp สีขาว (L1/L2/L3)	แสดงสถานะไฟเข้าครบทั้ง 3 เฟส
Pilot Lamp สีเขียว	แสดงสถานะมอเตอร์กำลังทำงาน
Pilot Lamp สีแดง	แสดงสถานะระบบหยุด
Pilot Lamp สีเหลือง	แจ้งเตือนเมื่อเกิด Overload
Push Button Start	ใช้สั่งเริ่มการทำงานแบบ Manual
Push Button Stop	ใช้หยุดการทำงาน
Selector Switch VSD / BP	เลือกโหมด Inverter หรือ Bypass
Selector Switch REM / LOC	เลือกควบคุมจาก BAS หรือหน้าตู้

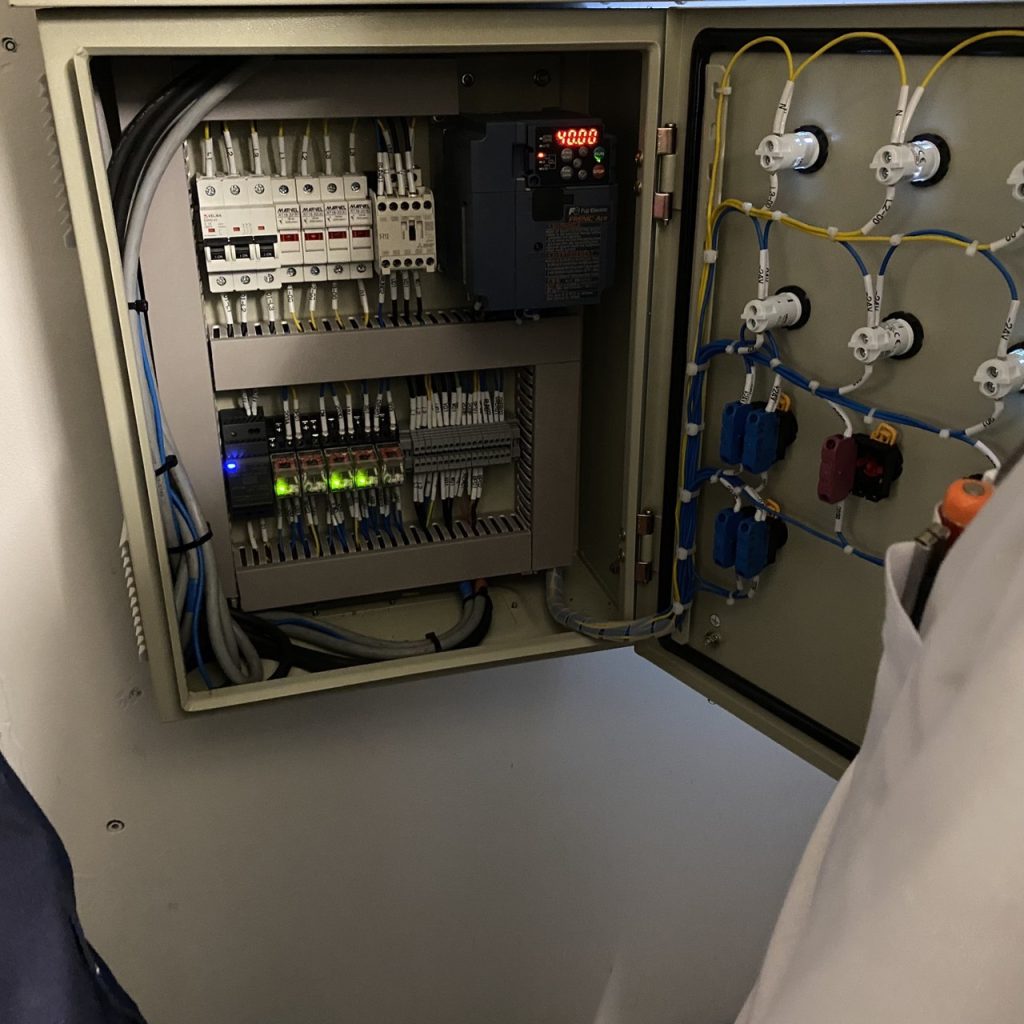

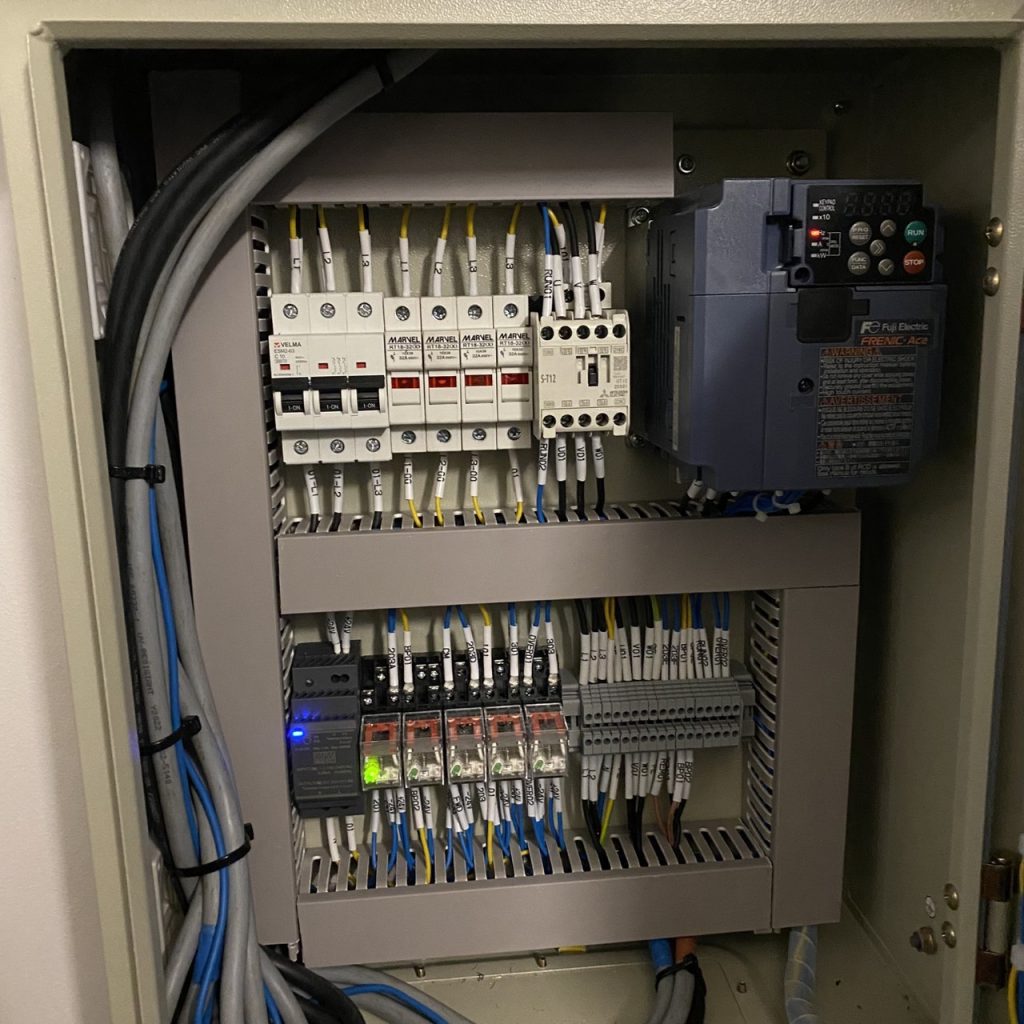

อุปกรณ์ภายในตู้

ตารางอุปกรณ์ภายในตู้ควบคุม AHU

ลำดับ	อุปกรณ์	รุ่น / ยี่ห้อ	จำนวน	หน้าที่การทำงาน
1	Mini Circuit Breaker (MCB)	Velma ESM2-63 C10	3 ตัว	ป้องกันกระแสเกินและลัดวงจรของวงจรย่อยในตู้ควบคุม
2	ลูกฟิวส์ (Fuse)	–	4 ตัว	ป้องกันกระแสเกินเฉพาะจุด เช่น วงจรควบคุมหรืออุปกรณ์เสริม
3	Magnetic Contactor	Mitsubishi S-T12	1 ตัว	ควบคุมการตัด-ต่อไฟเข้าสู่มอเตอร์ AHU
4	Inverter (VFD)	Fuji FRENIC-Ace	1 ตัว	ควบคุมความเร็วรอบมอเตอร์พัดลม AHU เพื่อประหยัดพลังงาน
5	Switching Power Supply	Mean Well	1 ตัว	แปลงไฟ AC เป็น DC สำหรับวงจรควบคุม เช่น รีเลย์หรืออุปกรณ์สัญญาณ
6	Relay	Omron	5 ตัว	ทำหน้าที่สั่งงาน ตัดต่อสัญญาณควบคุม หรืออินเตอร์เฟสกับ BAS
7	Terminal Block	–	ตามจุดใช้งาน	จุดรวมสายไฟเข้า-ออก เพื่อความเป็นระเบียบและสะดวกในการบำรุงรักษา

ตารางสัญญาณที่รับ-ส่งกับ BAS

        BAS CONTROLLER
              │
    ┌─────────┼─────────┐
    │         │         │
 DO Start   DI Run   DI Overload
    │         ▲         ▲
    ▼         │         │
  AHU CONTROL PANEL (NEW)
         │
         ▼
     AHU MOTOR 1.5 kW

(OLD PANEL ทำงานสำรอง)

ประเภท	สัญญาณ	ทิศทาง	หน้าที่
Digital Input	Start Command	BAS → ตู้	สั่งให้พัดลมเริ่มทำงาน
Digital Input	Stop Command	BAS → ตู้	สั่งหยุดระบบ
Digital Input	Remote Enable	BAS → ตู้	อนุญาตควบคุมระยะไกล
Digital Output	Run Status	ตู้ → BAS	แจ้งสถานะกำลังทำงาน
Digital Output	Stop Status	ตู้ → BAS	แจ้งสถานะหยุด
Digital Output	Overload Alarm	ตู้ → BAS	แจ้งเตือนความผิดปกติ

ตารางลำดับการทำงานของตู้

ลำดับ	ขั้นตอน	รายละเอียด
1	จ่ายไฟเข้าตู้	ไฟแสดงสถานะ L1-L3 ติด
2	เลือกโหมด	เลือก Remote หรือ Local
3	รับคำสั่ง Start	จาก BAS หรือปุ่มหน้าเครื่อง
4	ตรวจสอบความปลอดภัย	รีเลย์เช็ค Fault ก่อนเริ่ม
5	Contactor ทำงาน	ต่อวงจรกำลัง
6	Inverter Start	ควบคุมความเร็วพัดลม
7	แสดง Run Status	ส่งสัญญาณไป BAS
8	ระหว่างทำงาน	ระบบเฝ้าระวัง Overload
9	รับคำสั่ง Stop	มอเตอร์หยุด
10	แจ้งสถานะหยุด	ส่ง Stop Status ไป BAS
11	เกิด Overload	ตัดระบบและแจ้ง Alarm

ระบบความปลอดภัยภายในตู้ควบคุม

ตู้ควบคุม AHU ชุดนี้มีระบบป้องกันหลายชั้น เพื่อให้มั่นใจว่าการทำงานเป็นไปอย่างปลอดภัย ได้แก่

• การป้องกันกระแสเกิน (Overload Protection)
• การป้องกันไฟฟ้าลัดวงจร (Short Circuit Protection)
• ระบบตรวจสอบสถานะก่อนเริ่มทำงาน (Interlock Logic)
• การแยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน

ระบบเหล่านี้ช่วยลดความเสียหายของอุปกรณ์ และเพิ่มอายุการใช้งานของมอเตอร์

จุดเด่นของตู้ควบคุมชุดนี้

✅ รองรับการทำงานแบบ Redundant
✅ เชื่อมต่อ BAS ได้เต็มรูปแบบ
✅ ควบคุมได้ทั้ง Manual และ Remote
✅ ใช้อุปกรณ์มาตรฐานอุตสาหกรรม
✅ ออกแบบเพื่อความปลอดภัยและบำรุงรักษาง่าย

ประโยชน์ที่ลูกค้าได้รับ

ความต่อเนื่องของระบบ

รองรับการทำงานแบบ Redundant ลดความเสี่ยงระบบหยุด

ประหยัดพลังงาน

Inverter ช่วยควบคุมความเร็วพัดลมตามโหลดจริง

ควบคุมจากศูนย์กลาง

สั่งงานและตรวจสอบผ่าน BAS ได้แบบ Real-time

ลดค่า Maintenance

ระบบป้องกันครบ ช่วยยืดอายุอุปกรณ์

สรุปโซลูชัน

ตู้ควบคุม AHU 1.5 kW ชุดนี้เป็นโซลูชันที่ออกแบบมาเพื่อรองรับงานอาคารระดับโรงแรม โดยเน้นความเสถียร ความปลอดภัย และความสามารถในการเชื่อมต่อกับระบบอาคารอัตโนมัติ

เหมาะสำหรับโครงการที่ต้องการระบบควบคุมพัดลม AHU ที่มีประสิทธิภาพ รองรับการทำงานต่อเนื่อง และลดความเสี่ยงการหยุดทำงานของระบบปรับอากาศ
