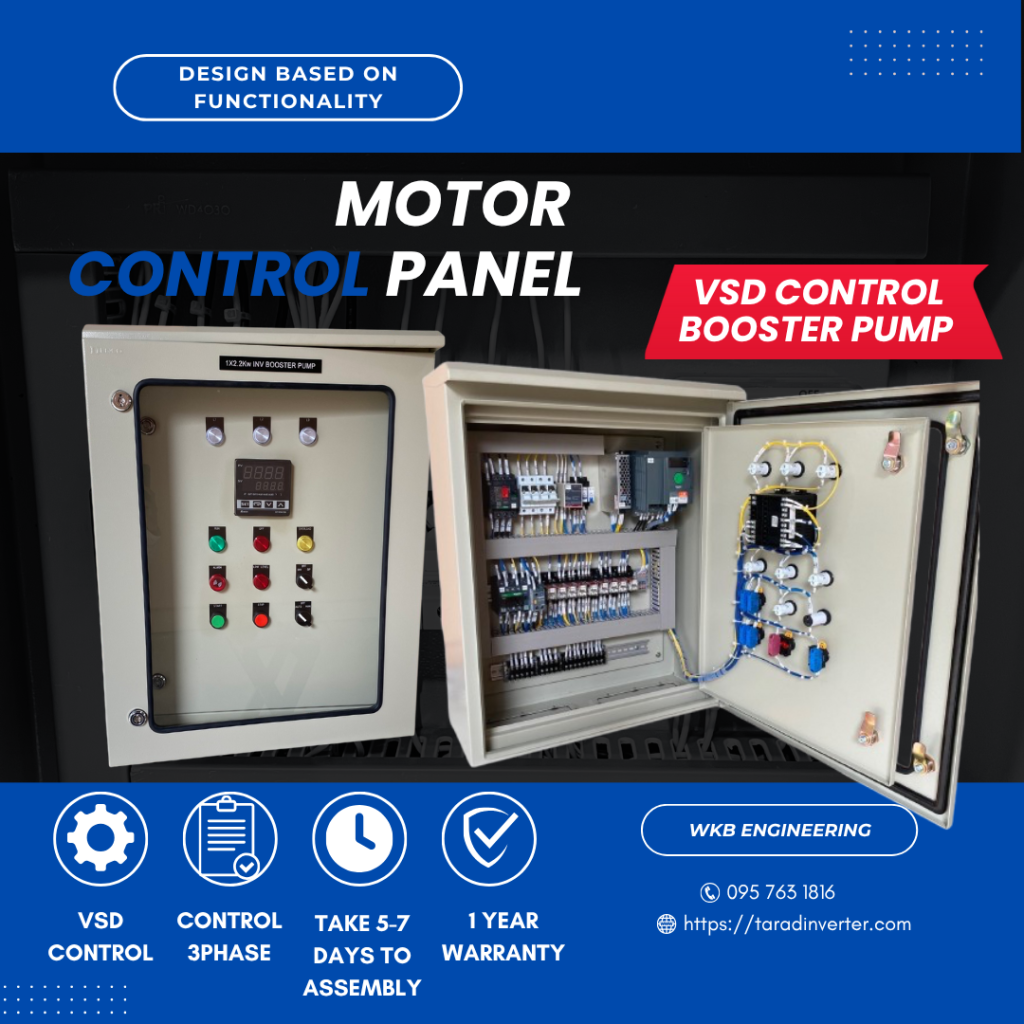

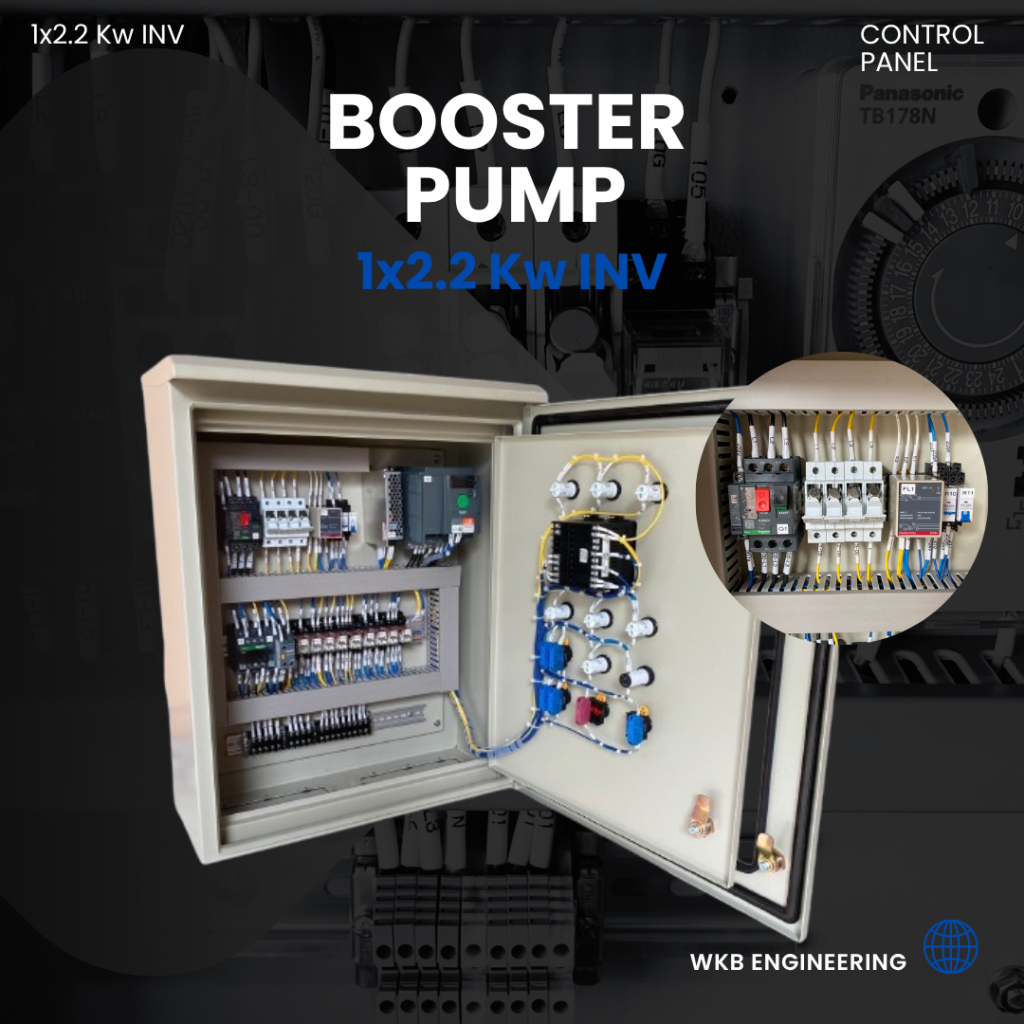

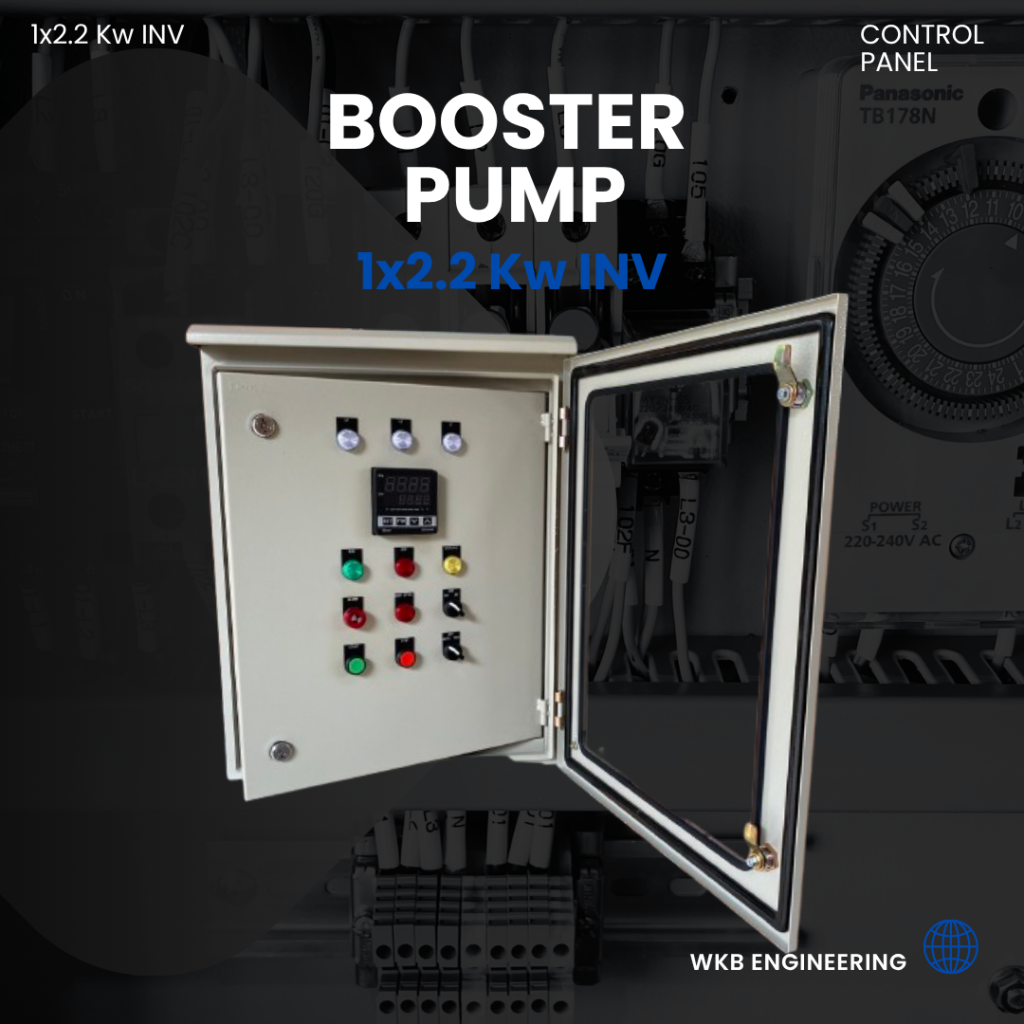

1×2.2Kw VSD BOOSTER PUMP Control Panel

ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์

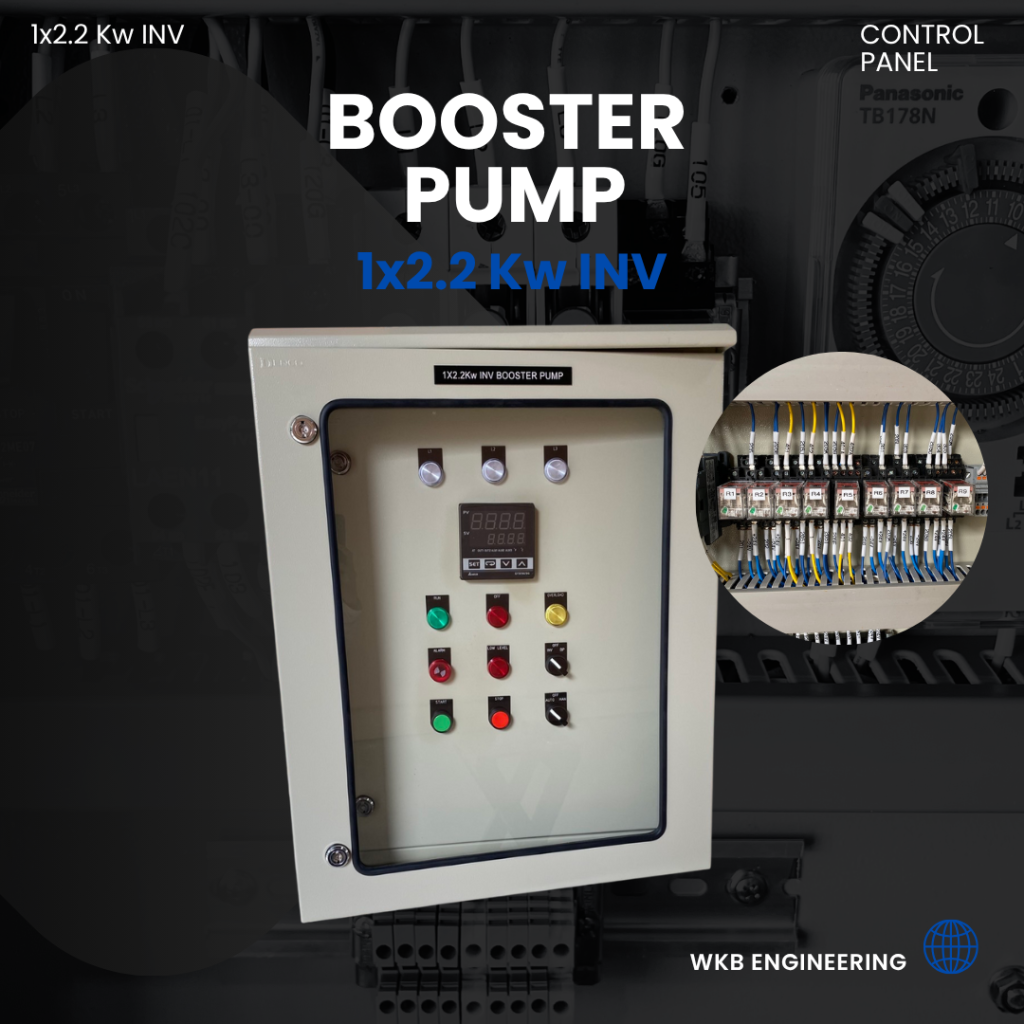

ตู้คอมแพ็คไซส์ ขนาด W550 H700 D250 ใช้สำหรับการเปิด/ปิดใช้งานมอเตอร์ โดยหน้าตู้ประกอบไปด้วย

• ไฟแสดงสถานะ L1 / L2 / L3
• VSD (Variable Speed Drive)
• ไฟแสดงสถานะ RUN / OFF / OVERLOAD
• ปุ่มกดทำงาน START / STOP / SETECTOR เลือกโหมดการทำงานของตู้Auto Off Manual

ตู้ควบคุมปั๊มน้ำแรงดัน (Booster Pump) ขนาด 2.2 กิโลวัตต์ (kW) ที่ควบคุมด้วยอินเวอร์เตอร์ (Inverter) 1 ตัว

หน้าที่ของตู้ควบคุมนี้มีดังนี้:

 1. ควบคุมการทำงานของปั๊มน้ำ

 • เปิด-ปิดปั๊มน้ำโดยอัตโนมัติหรือด้วยมือ • ปรับรอบความเร็วของปั๊มผ่านอินเวอร์เตอร์ (ช่วยประหยัดพลังงาน)

 2. ควบคุมแรงดันน้ำ

 • อินเวอร์เตอร์สามารถปรับความเร็วของมอเตอร์ให้คงแรงดันน้ำตามค่าทีตั้งไว้ • เหมาะกับระบบที่ต้องการแรงดันสม่ำเสมอ เช่น อาคารสูง หรือระบบน้ำประปาหมู่บ้าน

 3. แสดงสถานะการทำงาน

 • ไฟแสดงสถานะต่าง ๆ เช่น Run, Alarm, Low Level • ปุ่มควบคุมต่าง ๆ เช่น Start, Stop

 4. ระบบป้องกัน

 • มีระบบแจ้งเตือนกรณีแรงดันต่ำ/สูงเกิน  • ป้องกันมอเตอร์เสียหายจากการทำงานผิดปกติ เช่น น้ำหมดถัง (Low Level)

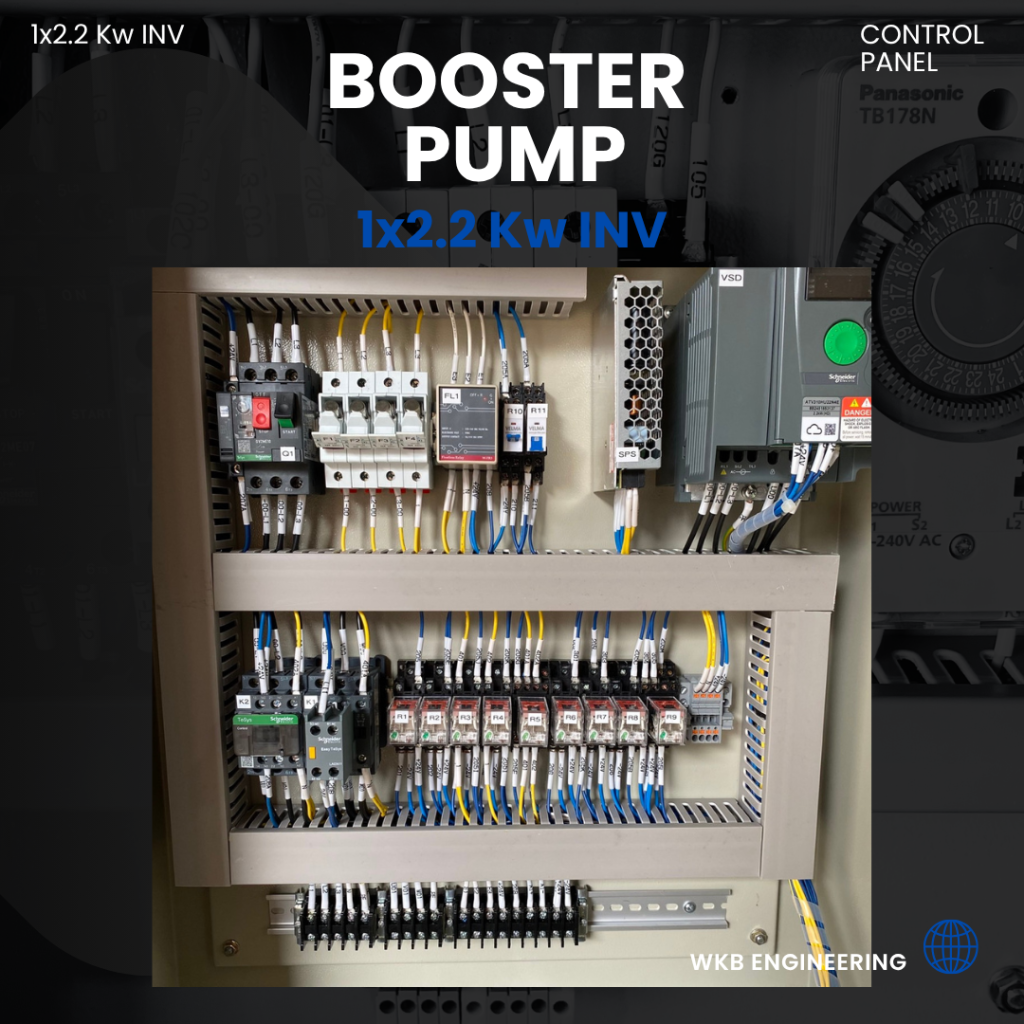

อุปกรณ์ที่ใช้ในตู้

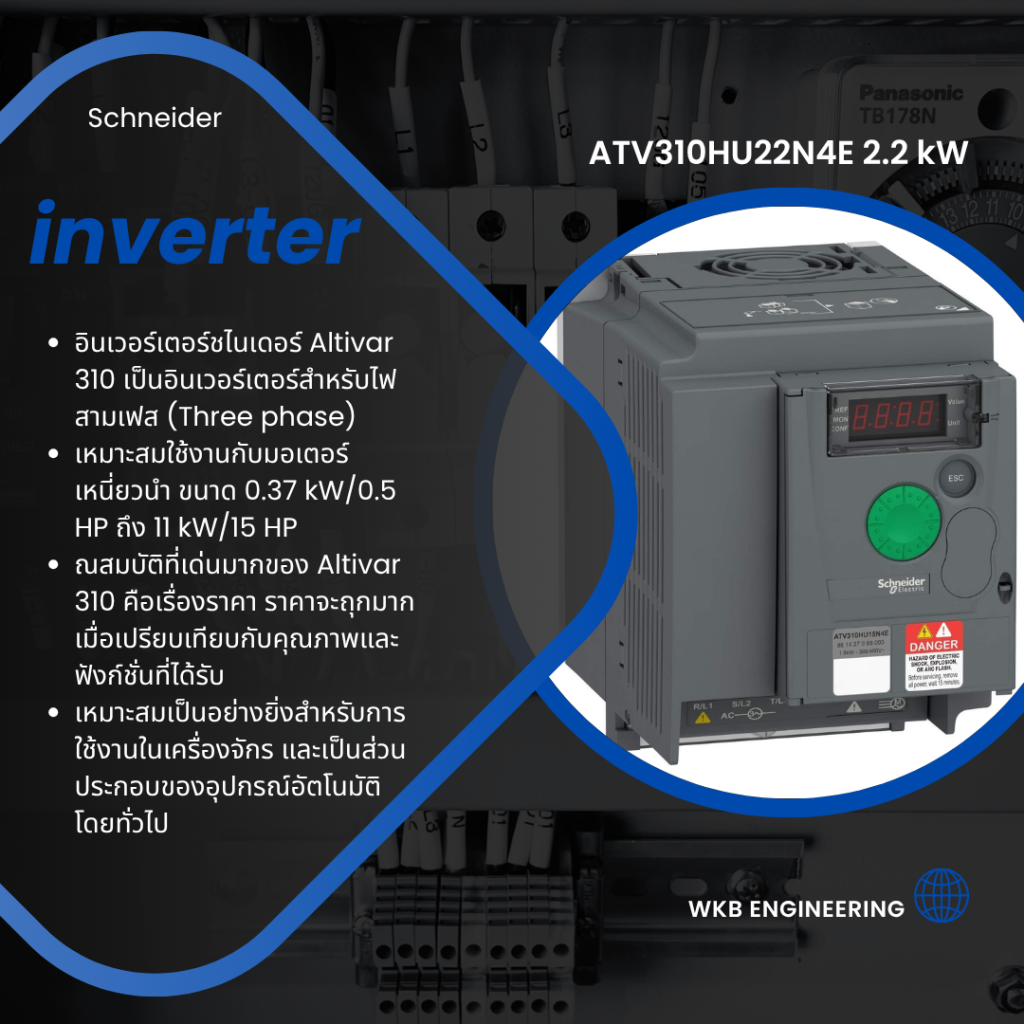

1.Inverter : Schneider (ATV310HU22N4E 2.2 kW)

• อินเวอร์เตอร์ชไนเดอร์ Altivar 310 เป็นอินเวอร์เตอร์สำหรับไฟสามเฟส (Three phase)
• เหมาะสมใช้งานกับมอเตอร์เหนี่ยวนำ ขนาด 0.37 kW/0.5 HP ถึง 11 kW/15 HP
• ณสมบัติที่เด่นมากของ Altivar 310 คือเรื่องราคา ราคาจะถุกมากเมื่อเปรียบเทียบกับคุณภาพและฟังก์ชั่นที่ได้รับ
• เหมาะสมเป็นอย่างยิ่งสำหรับการใช้งานในเครื่องจักร และเป็นส่วนประกอบของอุปกรณ์อัตโนมัติโดยทั่วไป

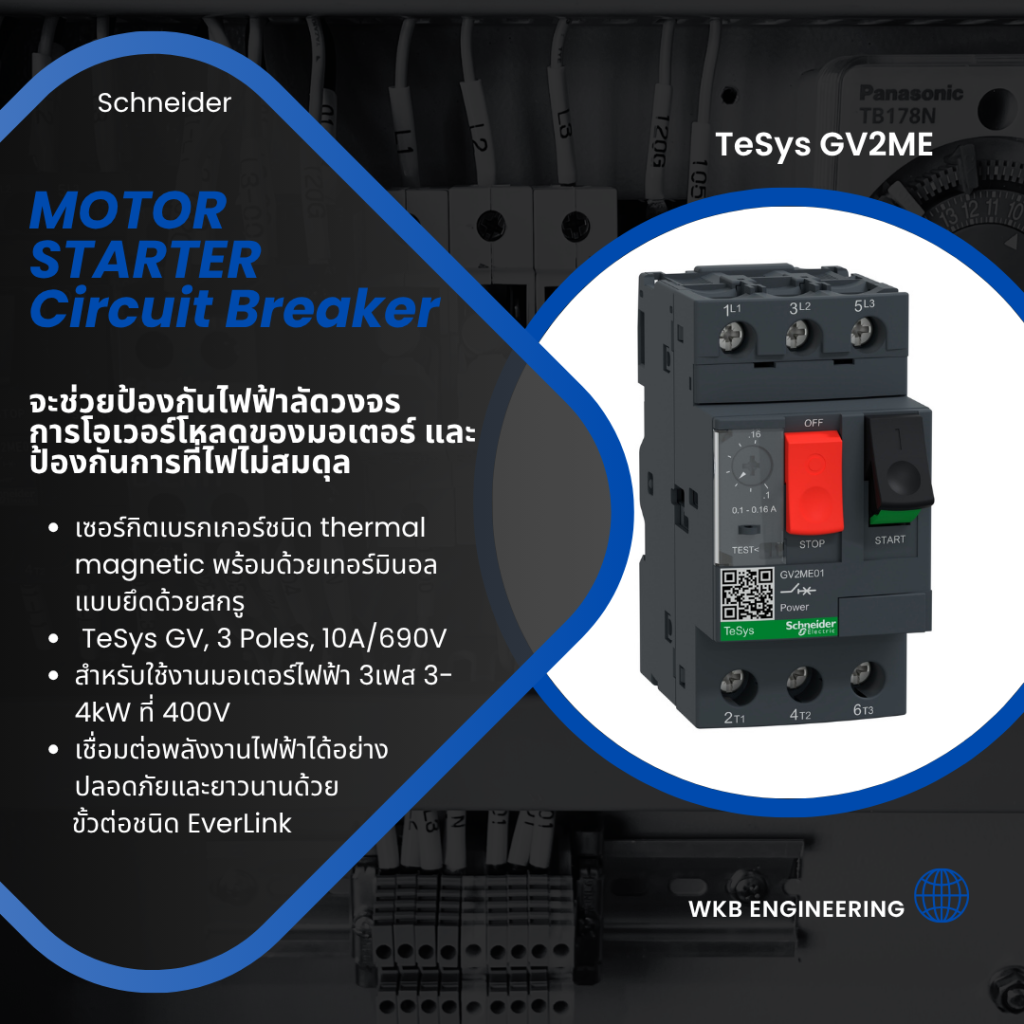

2.MOTOR STARTER : Circuit Breaker : Schneider (TeSys GV2ME)

จะช่วยป้องกันไฟฟ้าลัดวงจรการโอเวอร์โหลดของมอเตอร์และป้องกันการที่ไฟไม่สมดุล

• เซอร์กิตเบรกเกอร์ชนิด thermal magnetic พร้อมด้วยเทอร์มินอลแบบยึดด้วยสกรู
• TeSys GV, 3 Poles, 10A/690V
• สำหรับใช้งานมอเตอร์ไฟฟ้า 3เฟส 3-4kW ที่ 400V
• เชื่อมต่อพลังงานไฟฟ้าได้อย่างปลอดภัยและยาวนานด้วย

ขั้วต่อชนิด EverLink

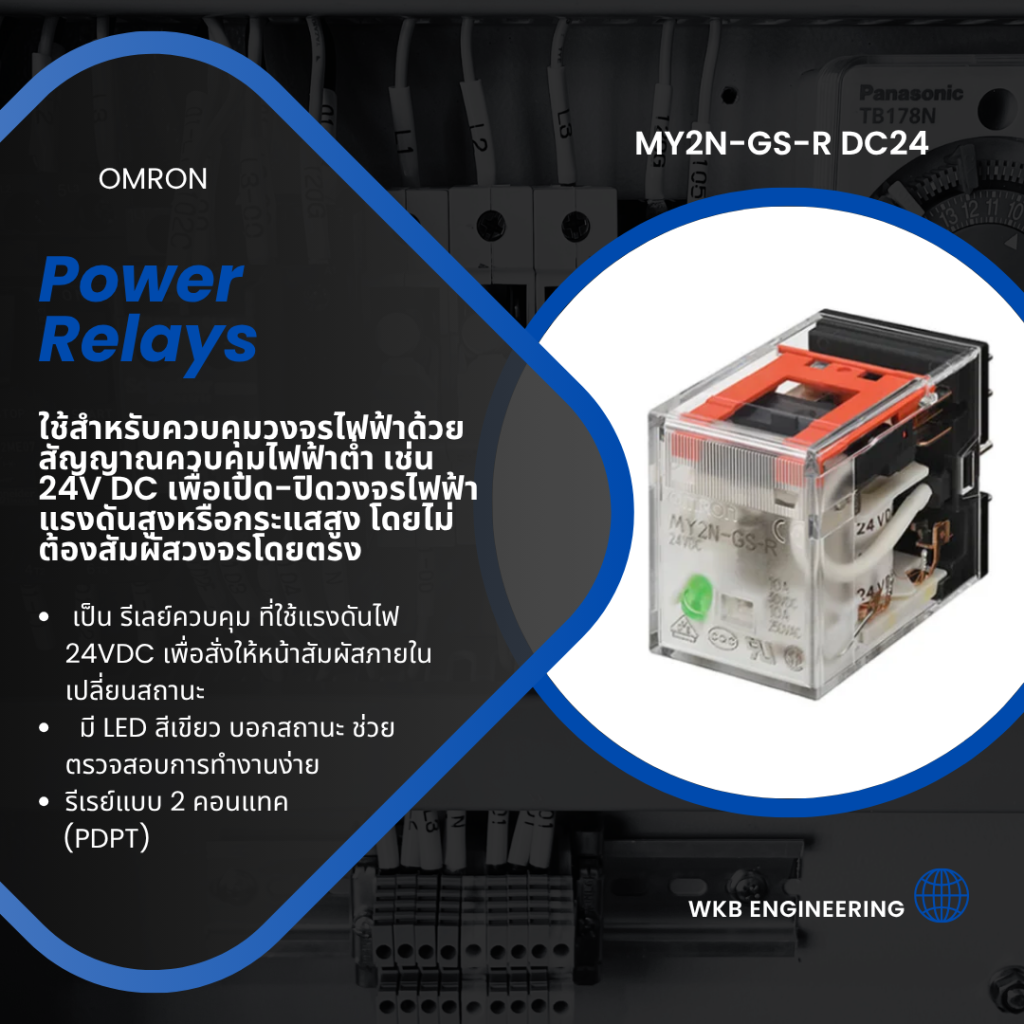

3.Power Relays : WIP (MY2N-GS-R DC24)

ช้สำหรับควบคุมวงจรไฟฟ้าด้วยสัญญาณควบคุมไฟฟ้าต่ำ เช่น 24V DC เพื่อเปิด-ปิดวงจรไฟฟ้าแรงดันสูงหรือกระแสสูง โดยไม่ต้องสัมผัสวงจรโดยตรง

• เป็น รีเลย์ควบคุม ที่ใช้แรงดันไฟ 24VDC เพื่อสั่งให้หน้าสัมผัสภายในเปลี่ยนสถานะ
•   มี LED สีเขียว บอกสถานะ ช่วยตรวจสอบการทำงานง่าย
• รีเรย์แบบ 2 คอนแทค (PDPT)

เงื่อนไขการผลิต

• ราคา  42,000 บาท ไม่รวมภาษีมูลค่าเพิ่ม
• ระยะเวลาในการประกอบตู้ 5-7 วันทำการ
• ไม่รวมค่าแบบและการเขียนแบบ และไม่รวมติดตั้ง
• สินค้าประกอบรับประกัน1 ปีตามเงื่อนไขการใช้งาน
