PLC 60 IO : PLC Control Panel

ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์/ตู้PLC

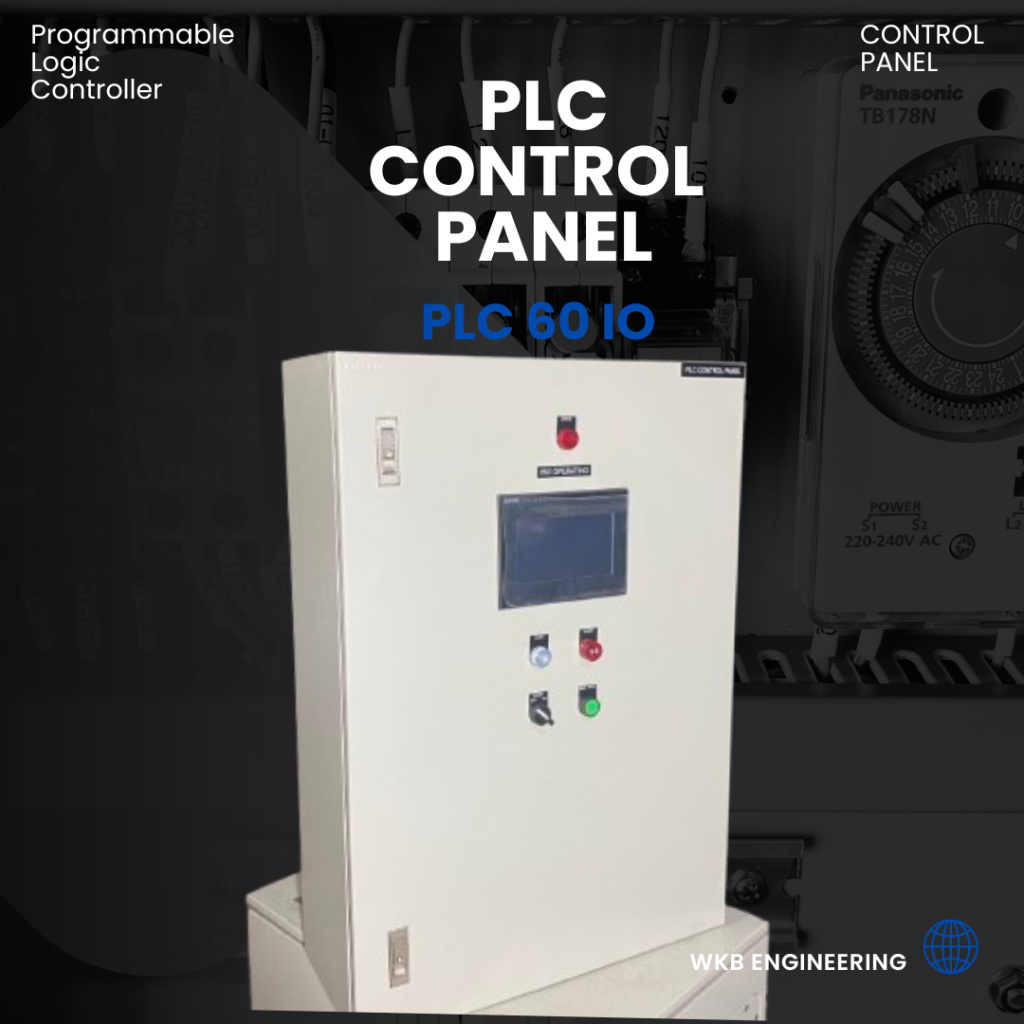

ตู้คอมแพ็คไซส์ ขนาด W630 H900 D250 ใช้สำหรับการเปิด/ปิดใช้งานมอเตอร์ โดยหน้าตู้ประกอบไปด้วย

• HMI (Human Machine Interface) หน้าจอทัชสกรีน สำหรับแสดงข้อมูล

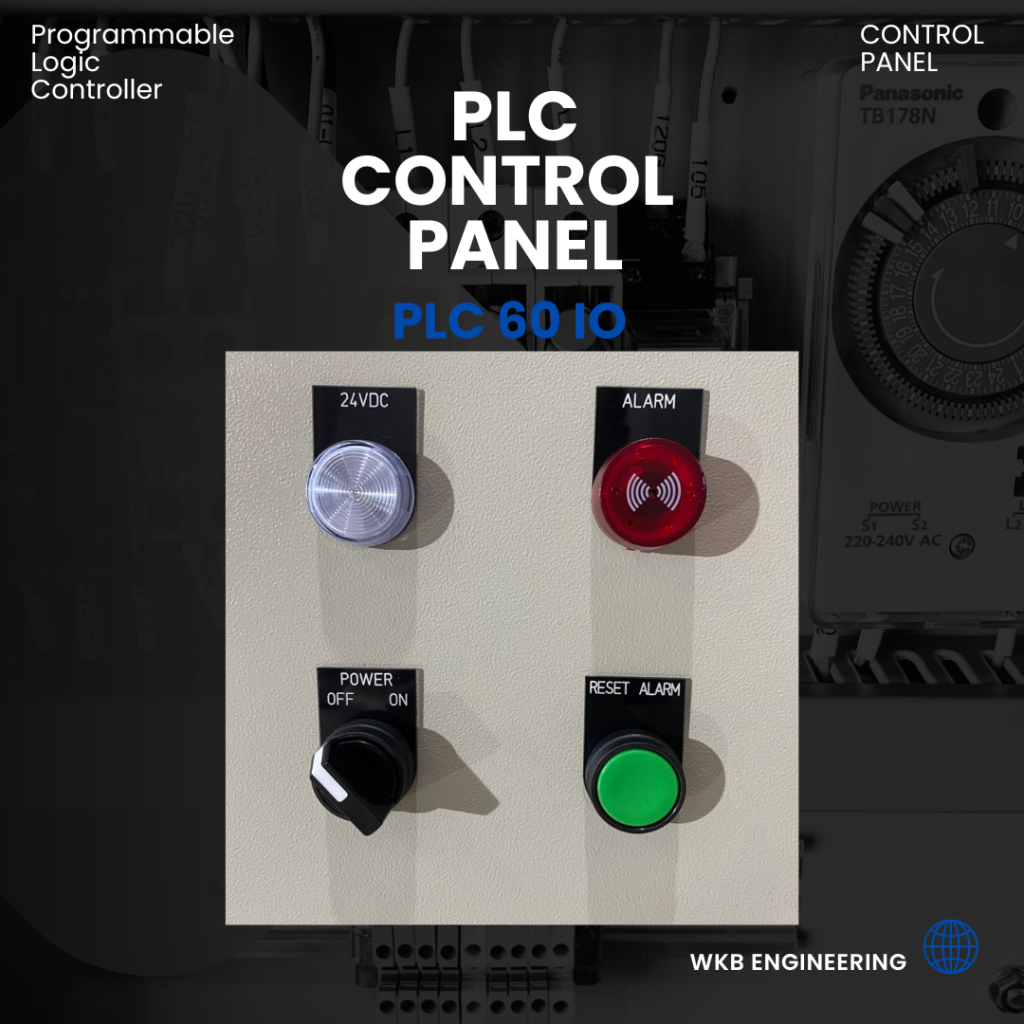

• ไฟแสดงสถานะ Alarm / 24VDC /
• สวิตช์และปุ่มกด : ปุ่มหมุน POWER ON/OFF : เปิด-ปิด ระบบไฟหลักของตู้  / ปุ่มกด RESET ALARM : กดเพื่อล้างสัญญาณเตือน
• ไฟแสดงสถานะระบบทำงาน (HMI OPERATING 220VAC)

🔧 ตู้ PLC 60 I/O คืออะไร?

ตู้ PLC 60 I/O คือ ตู้ควบคุมไฟฟ้า ที่ติดตั้ง PLC (Programmable Logic Controller) สำหรับควบคุมการทำงานของเครื่องจักรหรือระบบอัตโนมัติต่าง ๆ โดย PLC ในตู้มี จำนวน I/O (Input/Output) ทั้งหมด 60 จุด

ใช้กับระบบอะไรได้บ้าง?

ระบบควบคุมมอเตอร์ /สายพาน /ควบคุมปั๊มน้ำหลายตัว /ระบบบำบัดน้ำ / ควบคุมเครื่องจักรโรงงาน / ระบบลำเลียงสินค้า (Conveyor) / เครื่องแพ็คสินค้าอัตโนมัติ

จุดเด่นของตู้ PLC 60 I/O

 รองรับการควบคุมระบบที่ซับซ้อนขึ้น / ขยายระบบในอนาคตได้ (ถ้า PLC รองรับ) / ใช้ HMI ทำให้ควบคุมง่ายขึ้น /มีระบบแจ้งเตือนเมื่อเกิดปัญหา

อุปกรณ์ที่ใช้ในตู้

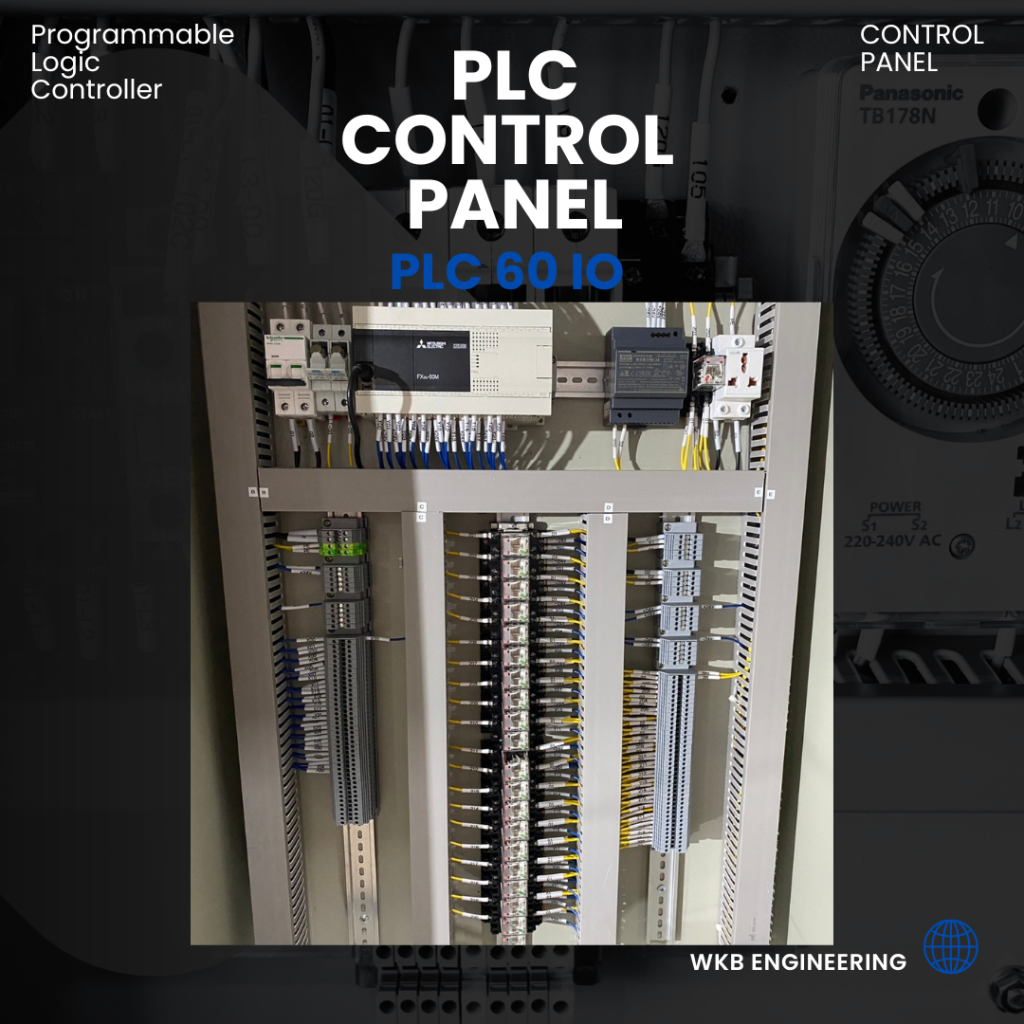

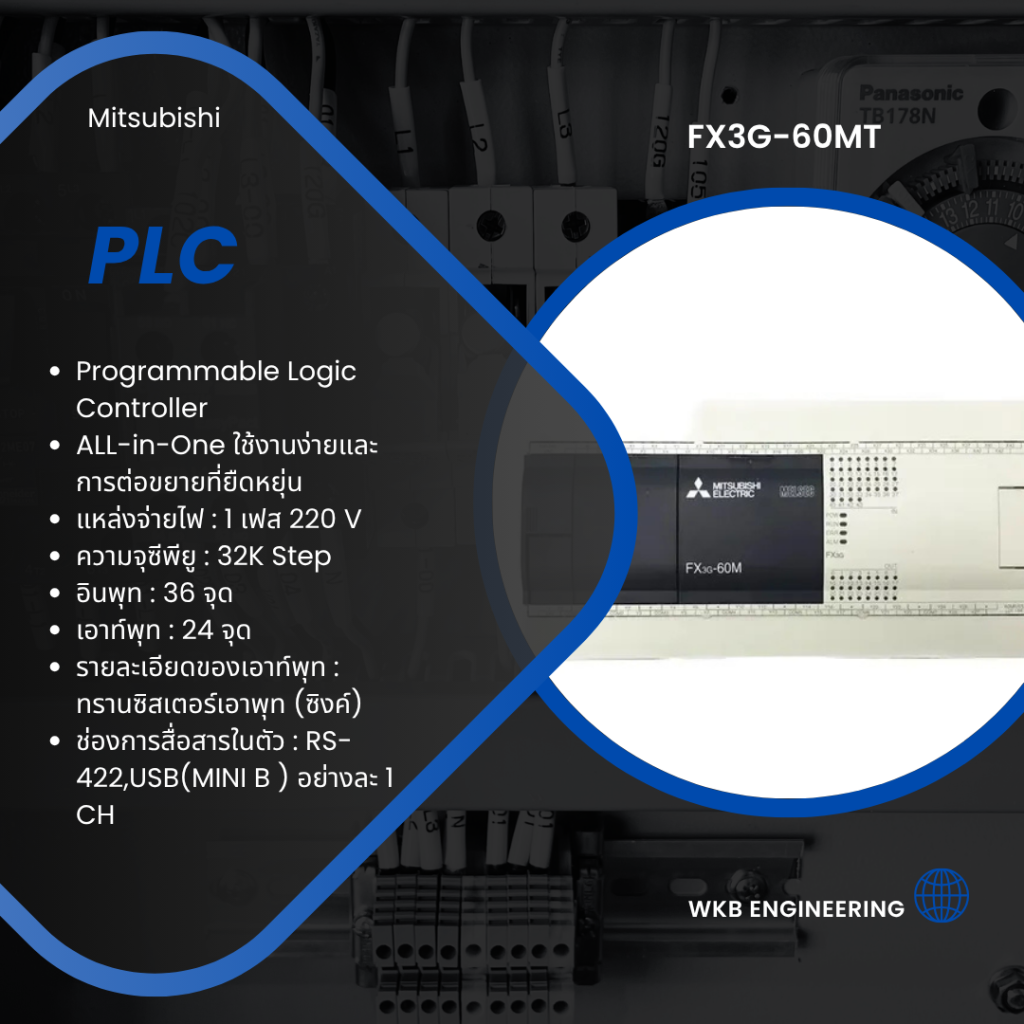

1. PLC Mitsubishi FX3G-60M (กลางบน)

• เป็นสมองของระบบควบคุม
• มี I/O รวม 60 จุด (Digital Input/Output)
• ต่อสายเข้าจำนวนมากทั้งด้านบนและด้านล่างของตัว PLC
• ด้านบนเป็นอินพุต (Input) — ใช้สายสีน้ำเงินเป็นหลัก
• ด้านล่างเป็นเอาต์พุต (Output) — ใช้สายสีเหลืองเป็นหลัก

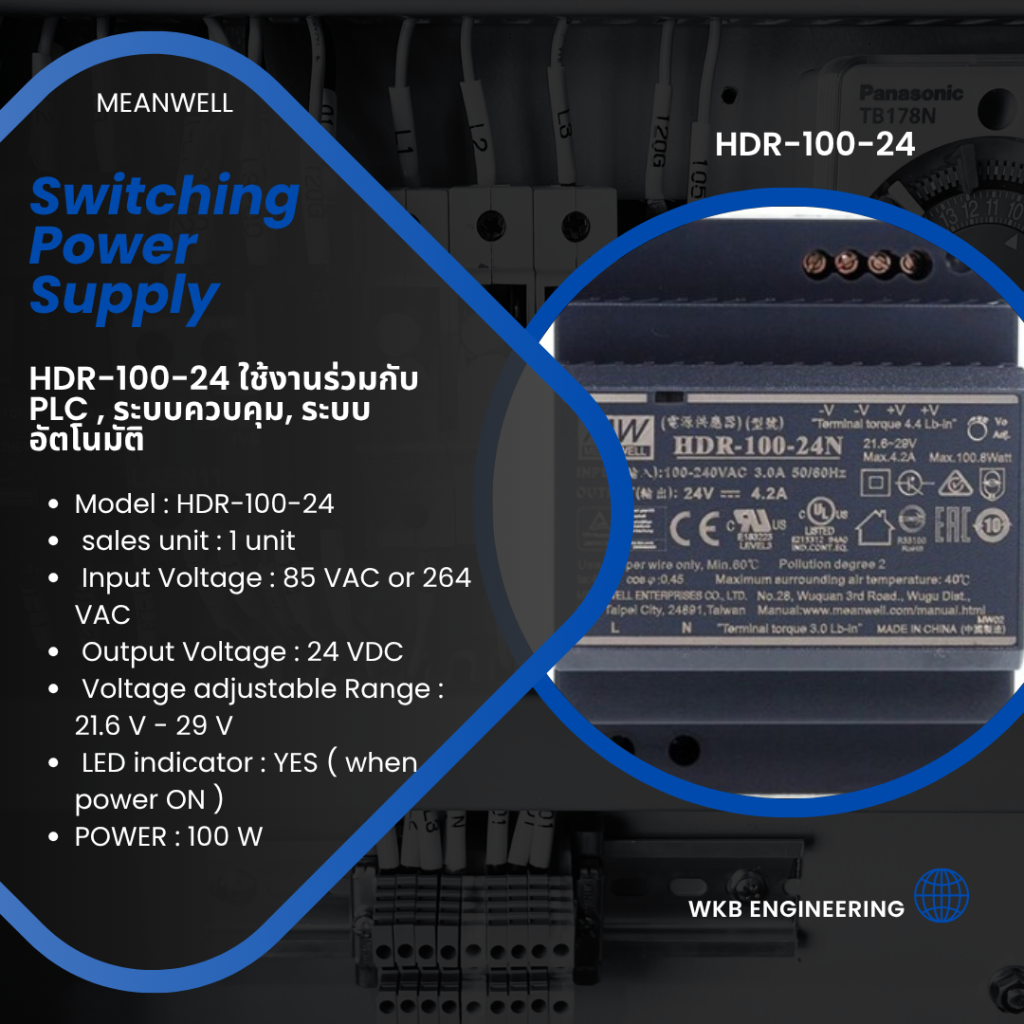

2.MEANWELL HDR-100-24

Power Supply แบบติดราง DIN (DIN Rail) จากแบรนด์ MEANWEL HDR-100-24  ทำหน้าที่ แปลงไฟ 220VAC เป็น 24VDC เพื่อจ่ายให้กับ PLC, Relay, HMI และ Sensor ภายในตู้

 จุดเด่นของ HDR-100-24

•   ขนาดกะทัดรัดเหมาะกับตู้ควบคุม
• ระบายความร้อนด้วยอากาศ ไม่ต้องใช้พัดลม
• ปลอดภัยและเชื่อถือได้
• ประหยัดพลังงานและมีประสิทธิภาพสูง (Efficiency ประมาณ 90%)

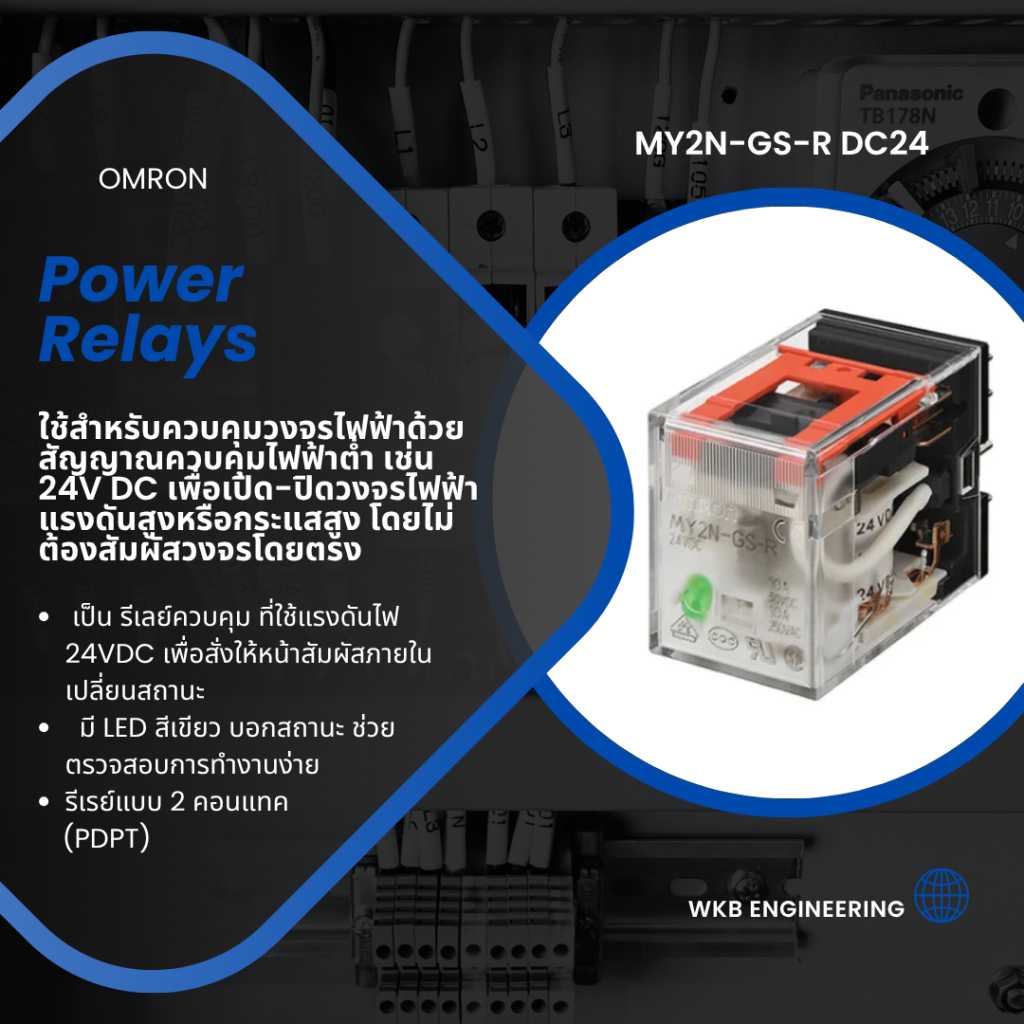

3.POWER RELAY OMRON MY2N-GS-R DC24

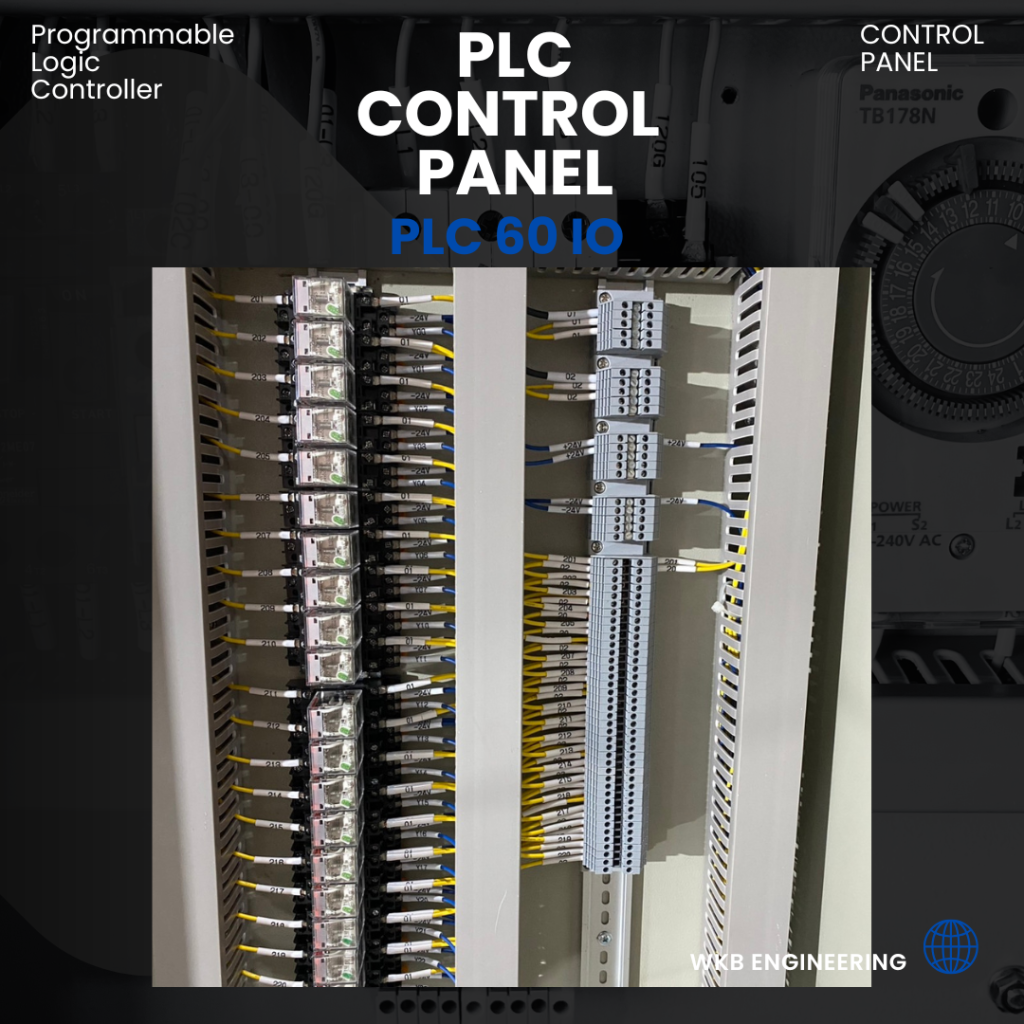

 หน้าที่ของ Power Relay ในตู้ PLC

• เป็นตัวกลางรับคำสั่งจาก PLC แล้วควบคุมอุปกรณ์โหลดไฟฟ้า
• Relay ชุดนี้ใช้สำหรับแปลงสัญญาณ Output จาก PLC ที่เป็น contact ขนาดเล็กให้ไปควบคุมอุปกรณ์โหลดขนาดใหญ่ได้
• ช่วยป้องกันการเสียหายของOutput PLC

เงื่อนไขการผลิต

• ราคา  43,000 บาท ไม่รวมภาษีมูลค่าเพิ่ม
• ระยะเวลาในการประกอบตู้ 5-7 วันทำการ
• ไม่รวมค่าแบบและการเขียนแบบ และไม่รวมติดตั้ง
• สินค้าประกอบรับประกัน1 ปีตามเงื่อนไขการใช้งาน
