❄️ ตู้ควบคุมระบบชิลเลอร์ SDB05 – Chiller Panel

🔎 ภาพรวมผลิตภัณฑ์

SDB05 – Chiller Panel คือ ตู้ควบคุมระบบปั๊มน้ำและชิลเลอร์ ที่ออกแบบมาเพื่อรองรับโหลดมอเตอร์หลายตัวในระบบ HVAC ขนาดใหญ่ เช่น ชิลเลอร์, ปั๊มน้ำเย็น, ปั๊มน้ำร้อน และ Cooling Tower โดยภายในตู้ติดตั้งอุปกรณ์ควบคุมมอเตอร์แบบครบชุด ทั้ง MCCB, Starter, Inverter และคอนแทคเตอร์ สำหรับการควบคุมการทำงานของระบบเครื่องกลแบบอัตโนมัติและประหยัดพลังงาน

⚙️ ข้อมูลทางเทคนิค (Technical Specification)

📐 ข้อมูลทางเทคนิค (Technical Specification)

รายการ	รายละเอียด
รุ่นตู้	SDB05 – Chiller Panel
ขนาดตู้	1800 (สูง) x 2000 (กว้าง) x 800 (ลึก) mm
โครงสร้างตู้	เหล็กเคลือบสีฝุ่น Epoxy, กันฝุ่นและความชื้นระดับ IP42 (หรือสูงกว่า)
ระบบไฟฟ้า	3 Phase, 4 Wire, 380V/400V, 50Hz
ระบบควบคุม	แบบ Manual / Auto, รองรับการเชื่อมต่อกับ BMS

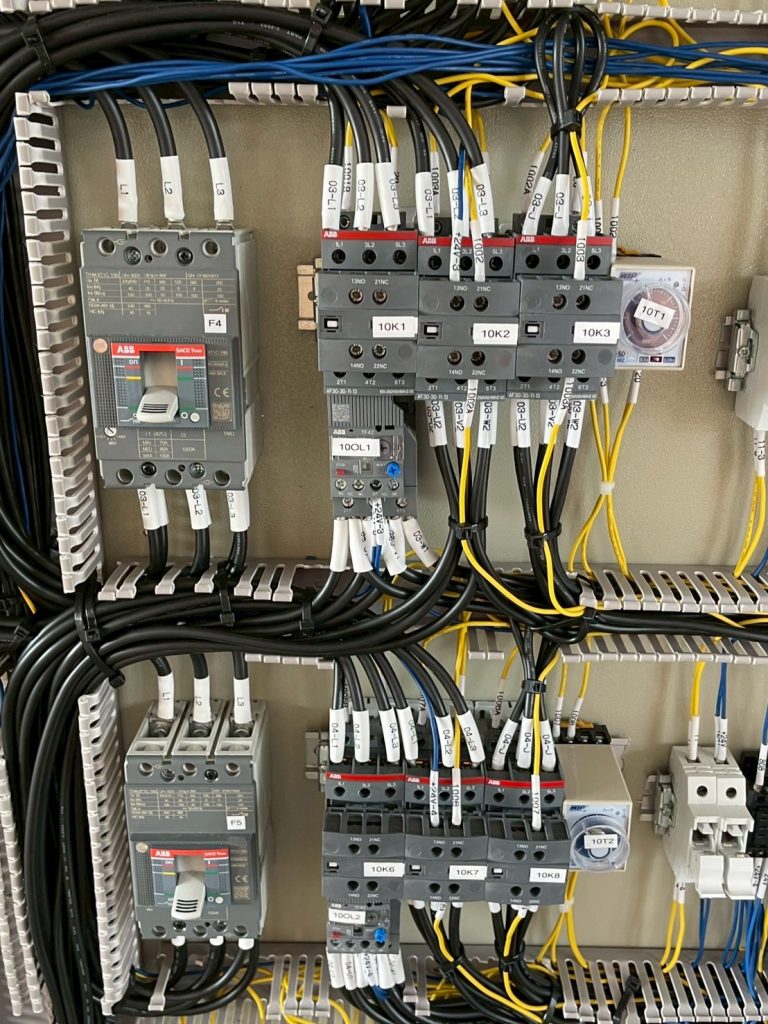

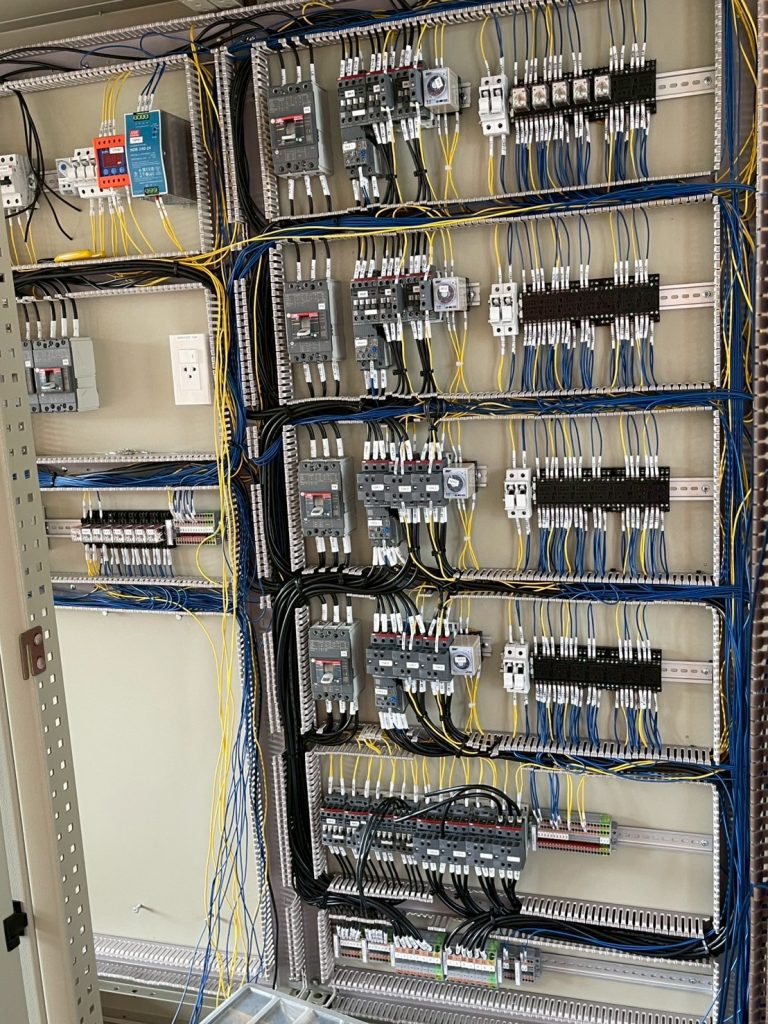

🔋 อุปกรณ์ภายในตู้

✅ ระบบป้องกันและตัดวงจร

• MCCB XT3N 250 TMD 3P – ขนาด 250A (ABB) = 1 ตัว

✅ ระบบควบคุมมอเตอร์ (Motor Starter)

• MCCB XT1C 160 TMD 50–500 3P (ABB) = 3 ตัว
  (ควบคุมปั๊มน้ำขนาดกลาง)
• MCCB XT1C 160 TMD 100–1000 3P (ABB) = 3 ตัว
  (ควบคุมมอเตอร์ขนาดใหญ่ เช่น Cooling Pump)

⚙️ อินเวอร์เตอร์ควบคุมรอบมอเตอร์

• Inverter ขนาด 11kW (ABB) = 1 ตัว
• Inverter ขนาด 30kW (ABB) = 1 ตัว
  (ช่วยควบคุมรอบมอเตอร์เพื่อเพิ่มประสิทธิภาพและประหยัดพลังงาน)

🔌 ระบบคอนแทคเตอร์

• Contactor รุ่น AF16-30-10-11 (ABB) = 10 ตัว
  (ใช้งานร่วมกับโหลดขนาดเล็กหรือระบบควบคุม)
• Contactor รุ่น AF30-30-11-13 (ABB) = 10 ตัว
  (สำหรับโหลดกลาง-ใหญ่ หรือสลับระบบควบคุม)

⭐ จุดเด่น (Key Features)

✅ ควบคุมระบบปั๊มและชิลเลอร์ครบวงจร

• รองรับทั้งปั๊มน้ำเย็น, ปั๊มน้ำร้อน และปั๊มหมุนเวียน
• มีการแยกวงจรควบคุมแต่ละชุดชัดเจน ปลอดภัยและสะดวกต่อการบำรุงรักษา

✅ ประหยัดพลังงานด้วย Inverter

• Inverter ขนาด 11kW และ 30kW ใช้ควบคุมความเร็วรอบมอเตอร์
• เพิ่มประสิทธิภาพในการใช้พลังงานโดยลดโหลดขณะไม่มีความต้องการสูงสุด

✅ อุปกรณ์คุณภาพสูงจาก ABB

• เบรกเกอร์, สตาร์ทเตอร์, อินเวอร์เตอร์ และคอนแทคเตอร์ทุกชิ้นเป็นของ ABB
• อายุการใช้งานยาวนาน พร้อมอะไหล่และบริการหลังการขาย

✅ รองรับระบบอัตโนมัติ / BMS

• สามารถต่อเข้าระบบ Building Automation (BAS/BMS) ได้
• รองรับการควบคุมแบบ Auto / Manual / Remote ได้ในอนาคต

🏭 การใช้งานที่เหมาะสม

• ระบบปรับอากาศแบบชิลเลอร์ (Chilled Water System)
• โรงงานอุตสาหกรรมที่ใช้ระบบทำความเย็นขนาดใหญ่
• อาคารสำนักงาน, ห้างสรรพสินค้า, โรงแรม
• ระบบ Cooling Tower, Condenser Water Pump, Primary/Secondary Pump

🧾 เอกสารประกอบ (กรณีจัดส่ง)

• ใบรับรองอุปกรณ์ (COC/Certificate of Compliance)
• แบบแผน Wiring Diagram / SLD (Single Line Diagram)
• คู่มือใช้งานอุปกรณ์เบรกเกอร์และมิเตอร์
• ใบรับประกันคุณภาพสินค้า

📞 สอบถามหรือสั่งผลิต

ตู้ไฟฟ้าทุกตู้สามารถ ออกแบบตามสเปคเฉพาะของลูกค้า และผลิตในมาตรฐานโรงงานอุตสาหกรรม พร้อมบริการทดสอบและติดตั้งครบวงจร
