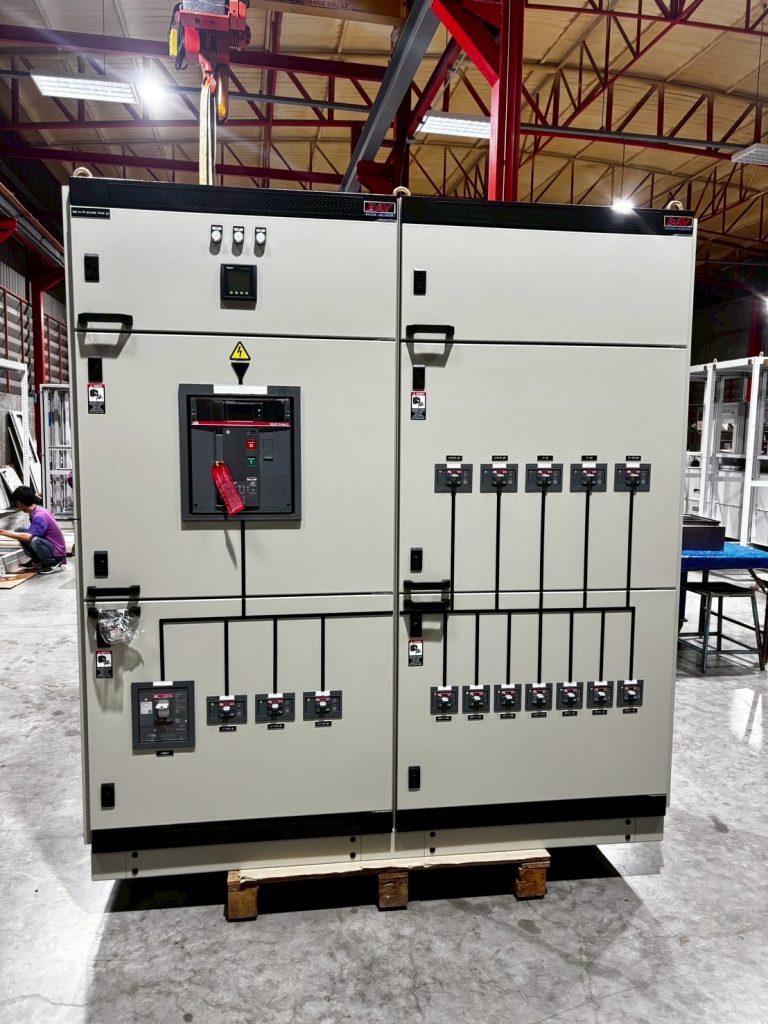

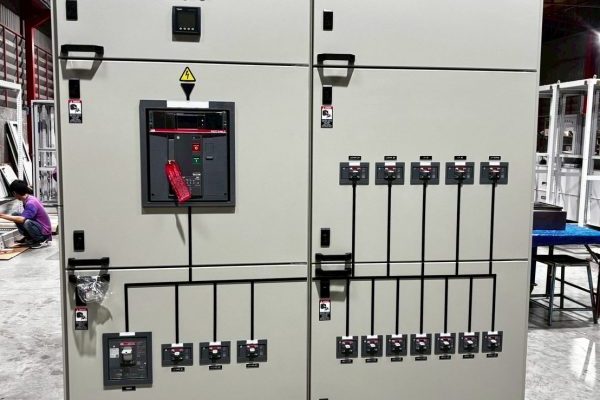

🔌 ตู้เมนไฟฟ้า SDB02 – ตู้จ่ายไฟหลัก (Main Distribution Board) สำหรับโหลดขนาดใหญ่

SDB02-PD Machine phase#2 Main Distribution Board สำหรับจ่ายโหลดเครื่องจักร (Production Line – Phase 2)

🔎 ภาพรวมผลิตภัณฑ์

ตู้ SDB02 เป็นตู้ควบคุมและจ่ายกระแสไฟฟ้าหลักในระบบไฟฟ้ารวม (Main Power Distribution) สำหรับอาคาร โรงงาน หรือระบบโครงสร้างพื้นฐานขนาดใหญ่ โดยได้รับการออกแบบและประกอบจากอุปกรณ์คุณภาพสูงจากแบรนด์ชั้นนำ เช่น ABB, Schneider Electric, และ Nitech เพื่อให้สามารถรองรับกระแสไฟฟ้าได้อย่างเสถียร ปลอดภัย และต่อเนื่อง

ตู้รุ่นนี้เหมาะอย่างยิ่งสำหรับการใช้งานในระบบแรงต่ำ (Low Voltage – LV) ที่มีโหลดสูง มีความจำเป็นต้องใช้ระบบป้องกันและตรวจวัดพลังงานไฟฟ้าอย่างแม่นยำ

⚙️ ข้อมูลทางเทคนิค (Technical Specification)

รายการ	รายละเอียด
📌 ชื่อรุ่น	SDB02-PD Machine Phase#2
🧱 ขนาดตู้	1800 (สูง) x 1200 (กว้าง) x 800 (ลึก) mm
⚡️ ระบบไฟฟ้า	3 Phase, 4 Wire, 380V/400V, 50Hz
🚪 โครงสร้างตู้	เหล็กพ่นสี Epoxy Powder Coat, แบบแยกช่องโหลด
🛡 ระดับป้องกัน	IP42 (สามารถอัปเกรดเป็น IP55)

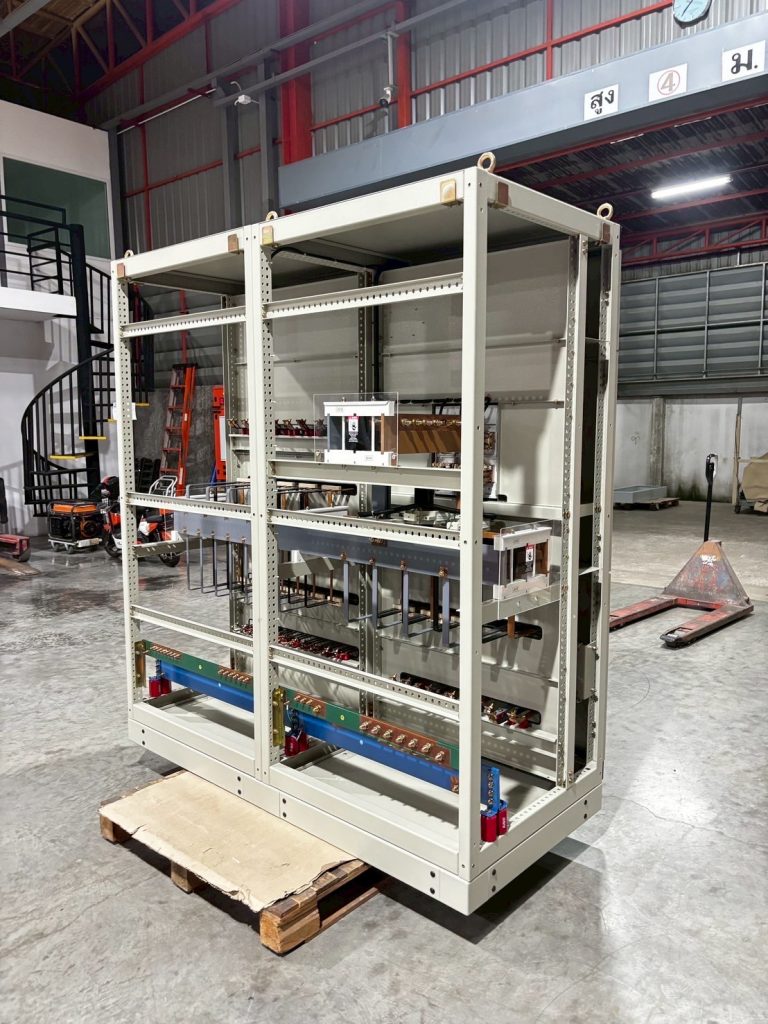

🔋 Busbar	2000A (Copper, Insulated)
🔌 Main ACB	ABB Fixed Type, 3P 2500A
🔌 MCCB 400A	ABB XT5N 3P 400A (1 ชุด, มีฟังก์ชัน LS/I)
🔌 MCCB 250A	ABB 36kA 3P 250A (8 ชุด)
🔌 MCCB 160A	ABB Tmax 25kA 3P 160A (4 ชุด)
🔌 MCCB 125A	ABB Tmax 25kA 3P 125A (2 ชุด)
🔌 MCCB 63A	ABB Tmax 25kA 3P 63A (1 ชุด)
🔎 CT	MSQ-100 2500/5A – Nitech
📟 Power Meter	Schneider PM5110 (วัดแรงดัน กระแส พลังงาน, kWh, Power Factor)
🔌 สายไฟภายใน	THW/XLPE ตามมาตรฐาน IEC
📄 แบบแผน	Wiring Diagram พร้อมจุดต่อโหลด, Earth, และ Busbar Layout

🔧 จุดเด่นของตู้ SDB02-PD

✅ รองรับโหลดเครื่องจักรได้อย่างมั่นคง

• ใช้ ACB ขนาด 2500A ควบคุมโหลดรวมทั้งระบบ
• ระบบแยกโหลดแต่ละวงจรด้วย MCCB หลายขนาด
• ออกแบบเพื่อรองรับเครื่องจักรหลายเครื่องแบบอิสระ

✅ ตรวจสอบพลังงานได้แบบ Real-Time

• ใช้ Power Meter จาก Schneider รุ่น PM5110
• เหมาะสำหรับการติดตามพลังงานแต่ละเฟส, เพาเวอร์แฟกเตอร์ และการวางแผนพลังงาน

✅ ออกแบบเพื่อการขยายในอนาคต

• มีจุดต่อโหลดเผื่อสำหรับเครื่องจักรในเฟสอนาคต
• ติดตั้งง่าย เป็นระบบ Modular เดินสายได้สะดวก

✅ ความปลอดภัยสูงตามมาตรฐานอุตสาหกรรม

• ระบบป้องกัน Overload / Short Circuit / Phase Loss
• วัสดุภายในตู้เป็นไปตาม มาตรฐาน IEC และ มอก.

📌 การใช้งานที่เหมาะสม

• ตู้เมนจ่ายโหลดเครื่องจักรในโรงงานอุตสาหกรรม
• ระบบ Power Distribution สำหรับสายการผลิต (Production Line)
• โครงการโรงงานที่แยกโหลดการจ่ายไฟตามเฟสก่อสร้าง
• ใช้งานร่วมกับตู้ย่อย (Sub DB) หรือ MCC ได้

🧾 เอกสารประกอบ (กรณีจัดส่ง)

• ใบรับรองอุปกรณ์ (COC/Certificate of Compliance)
• แบบแผน Wiring Diagram / SLD (Single Line Diagram)
• คู่มือใช้งานอุปกรณ์เบรกเกอร์และมิเตอร์
• ใบรับประกันคุณภาพสินค้า

📞 สอบถามหรือสั่งผลิต

ตู้ไฟฟ้าทุกตู้สามารถ ออกแบบตามสเปคเฉพาะของลูกค้า และผลิตในมาตรฐานโรงงานอุตสาหกรรม พร้อมบริการทดสอบและติดตั้งครบวงจร
