มาทำความรู้จักกับ ตู้ Control Valve Panel – ตู้ควบคุมวาล์วสำหรับระบบน้ำเย็นจาก Chiller

ในระบบเครื่องปรับอากาศแบบชิลเลอร์ (Chiller System) หรือระบบ HVAC ขนาดใหญ่ สิ่งที่ทำให้การควบคุมอุณหภูมิมีความแม่นยำคือ วาล์วควบคุมอัตราการไหลของน้ำเย็น ซึ่งต้องใช้ระบบควบคุมที่มีความเสถียรและตอบสนองได้รวดเร็ว
บทความนี้จะพาคุณมาทำความรู้จักกับ “ตู้ Control Valve Panel” อีกหนึ่งองค์ประกอบสำคัญของระบบน้ำเย็นในอาคาร

ตู้ Control Valve Panel คืออะไร?

Control Valve Panel หรือ ตู้ควบคุมวาล์ว คือ ตู้ไฟฟ้าที่รวมชุดควบคุมวาล์วอัตโนมัติสำหรับระบบน้ำเย็น โดยเฉพาะวาล์วแบบ 2-Way หรือ 3-Way Valve ที่ต้องการการควบคุมแบบแม่นยำ เช่น

• เปิด-ปิดตามอุณหภูมิ
• ปรับอัตราการไหลตามสัญญาณ Analog (0-10Vdc หรือ 4-20mA)

ระบบนี้มักพบในหน่วยงานที่มีการใช้งาน Chiller, AHU, FCU หรือ Cooling Coil เช่น อาคารสำนักงาน โรงพยาบาล โรงงาน หรือศูนย์ข้อมูล (Data Center)

สเปคของตู้ Control Valve Panel ที่เราผลิต

สำหรับตัวอย่างนี้คือ ตู้ควบคุมวาล์ว 2-Way Valve ซึ่งออกแบบมาเพื่อใช้ควบคุมการเปิด-ปิดวาล์วน้ำเย็นจาก Chiller
โดยใช้อุปกรณ์ควบคุมคุณภาพสูงในตู้ Denco DA-04 ที่กะทัดรัด ทนทาน เหมาะกับงานติดตั้งภายใน

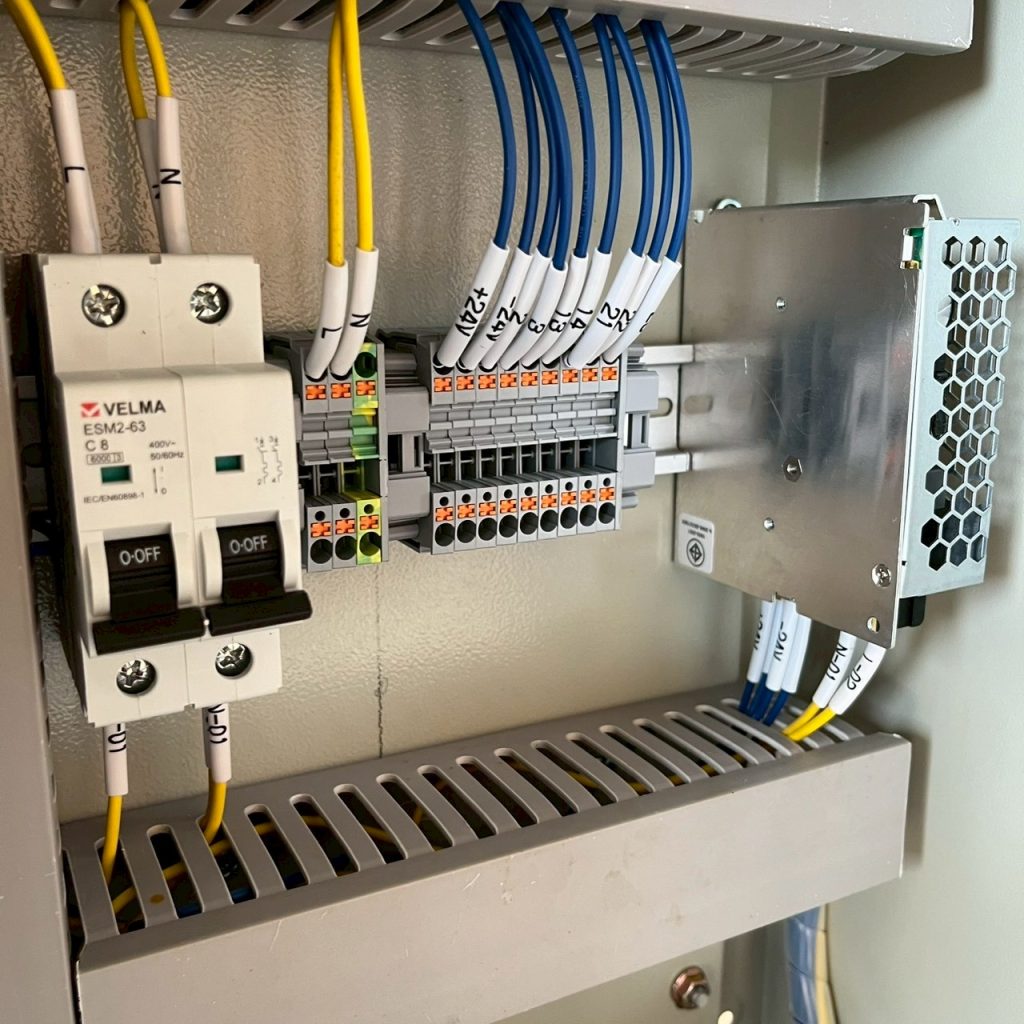

รายการอุปกรณ์ภายในตู้:

รายการ	รายละเอียด
Temperature Controller	รุ่น IR33 Caral – ควบคุมอุณหภูมิแบบดิจิทัล รองรับ Analog Output 0-10Vdcสำหรับสั่งงานวาล์ว
Miniature Circuit Breaker (MCB)	ยี่ห้อ Velma รุ่น E2M2-63 C8 8A 2P – ป้องกันกระแสเกินและลัดวงจรในวงจรควบคุม
Power Supply	Mean Well LRS-35-24 – แปลงไฟจาก 220Vac เป็น 24Vdc สำหรับใช้งานวงจรควบคุม
เทอร์มินอลบล็อก / อุปกรณ์ประกอบอื่น ๆ	เดินสายอย่างเป็นระเบียบ พร้อมการ Label สายทุกจุด

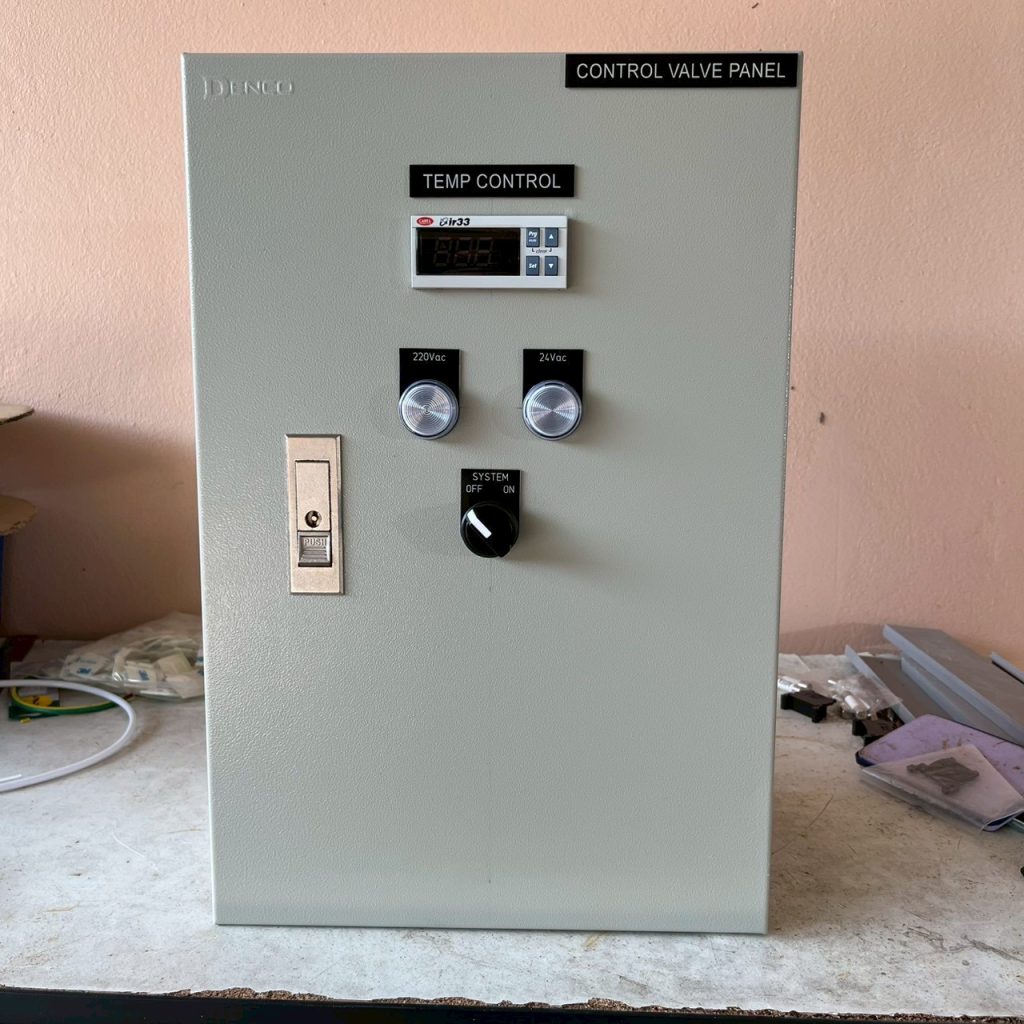

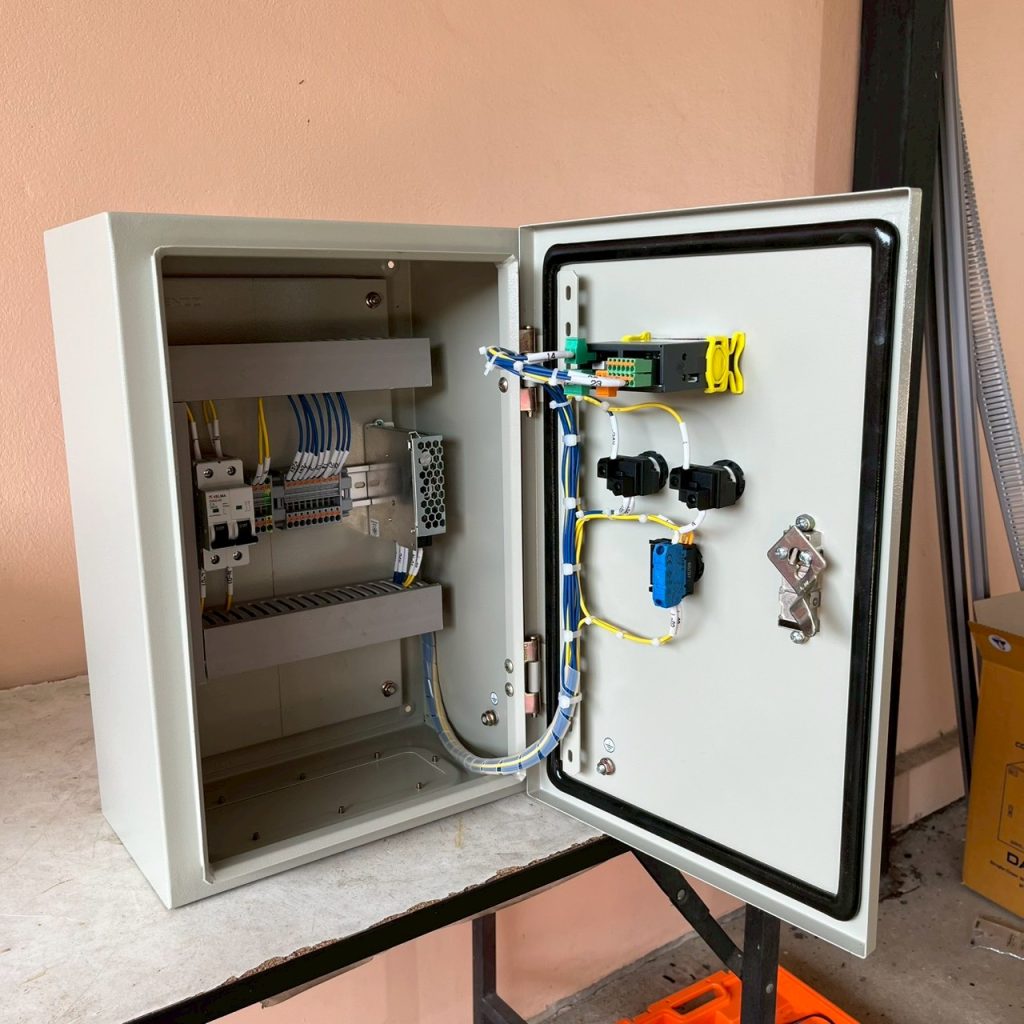

ตู้ DENCO DA-04
หน้าที่: ตู้ควบคุมมาตรฐาน สำหรับติดตั้งอุปกรณ์ภายใน ป้องกันฝุ่นและความชื้น เหมาะสำหรับใช้งานในงานควบคุมระบบน้ำเย็น

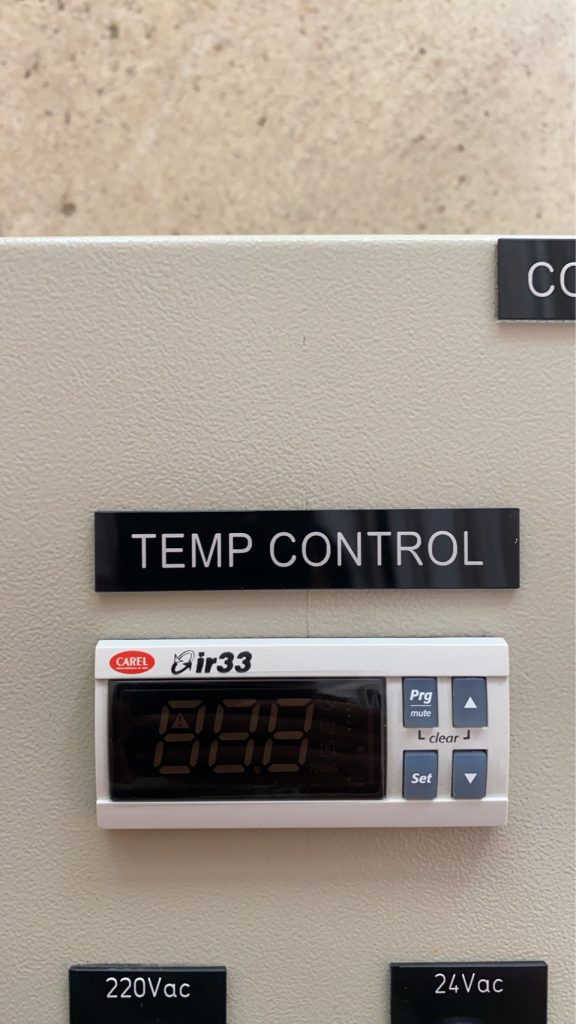

Temp control IR33 Caral
หน้าที่: เซ็นเซอร์และชุดควบคุมอุณหภูมิ ใช้ตรวจวัดอุณหภูมิของน้ำในท่อ และส่งสัญญาณควบคุมการเปิด-ปิดวาล์วแบบ On/Off เพื่อรักษาอุณหภูมิที่ตั้งไว้

Control On/Off valve 0-10Vdc Out
หน้าที่: วาล์วควบคุมแบบไฟฟ้า รับสัญญาณ 0-10Vdc เพื่อปรับการเปิด-ปิดน้ำในระบบให้เหมาะสมกับการทำงานของระบบน้ำเย็น

MCB Velma E2M2-63 C8 8A 2P
หน้าที่: เบรคเกอร์ป้องกันไฟฟ้าลัดวงจร และโอเวอร์โหลด ป้องกันความเสียหายของอุปกรณ์ภายในตู้

Power Supply Mean well LRS-35-24 (Input 220Vac / Output 24Vdc)
หน้าที่: แปลงแรงดันไฟฟ้าจาก 220VAC เป็น 24VDC เพื่อจ่ายไฟเลี้ยงให้อุปกรณ์ภายในตู้ เช่น รีเลย์ คอนโทรลเลอร์ และวาล์วไฟฟ้า

💡 ตู้นี้ทำงานอย่างไร?

1. วัดอุณหภูมิ: เซนเซอร์จะวัดอุณหภูมิของน้ำ หรือพื้นที่ใช้งาน
2. เปรียบเทียบค่าเซ็ตพอยต์: หากอุณหภูมิสูงเกินกว่าที่กำหนด Temperature Controller จะส่งสัญญาณ 0-10Vdc
3. ควบคุมวาล์ว: วาล์ว 2-Way Valve จะปรับระดับการเปิด-ปิดตามสัญญาณ เพื่อเพิ่มหรือลดการไหลของน้ำเย็น
4. ควบคุมระบบทำความเย็นโดยอัตโนมัติ: ทำให้คุมอุณหภูมิห้องหรือระบบได้แม่นยำขึ้น และประหยัดพลังงาน

🎯 จุดเด่นของตู้ Control Valve Panel จาก Taradinverter

✅ ควบคุมแม่นยำ ด้วย IR33 ที่รองรับ Output 0-10Vdc
✅ ขนาดเล็ก ติดตั้งง่าย เหมาะกับห้อง AHU หรือพื้นที่จำกัด
✅ อุปกรณ์มาตรฐานอุตสาหกรรม จากแบรนด์คุณภาพ เช่น Velma, Mean Well
✅ เดินสายพร้อมใช้งาน เพียงต่อไฟเข้า 220Vac และต่อสัญญาณวาล์ว
✅ ออกแบบเฉพาะงาน HVAC สำหรับระบบน้ำเย็น/น้ำร้อนโดยตรง

🏭 เหมาะกับใคร?

• ผู้รับเหมาระบบเครื่องปรับอากาศ (HVAC Contractor)
• เจ้าของโครงการก่อสร้างที่ใช้ Chiller
• อาคารสำนักงาน โรงงาน โรงพยาบาล
• ระบบน้ำเย็นของ AHU, FCU หรือ Cooling Coil
• วิศวกรระบบที่ต้องการโซลูชันสำเร็จรูป

ตัวอย่างการใช้งานจริง

📍 ระบบ AHU (Air Handling Unit)
ตู้ควบคุมนี้จะคุมวาล์วน้ำเย็นที่จ่ายไปยังขดลวดเย็น (Cooling Coil) ใน AHU เพื่อควบคุมอุณหภูมิของอากาศที่ปล่อยเข้าสู่พื้นที่ใช้งาน

📍 ห้อง Server หรือ Data Center
ต้องการควบคุมอุณหภูมิอย่างแม่นยำ ตู้ควบคุมวาล์วจะช่วยปรับการไหลของน้ำเย็นแบบละเอียดเพื่อให้ความเย็นคงที่

📍 ระบบ FCU แบบ Variable Flow
ควบคุมวาล์วในแต่ละโซนห้อง โดยตู้ควบคุมวาล์วแต่ละใบจะทำหน้าที่ตามโซนของตัวเอง

🌐 มั่นใจในคุณภาพ – ผลิตโดยทีมงาน Taradinverter

ที่ Taradinverter เรารับออกแบบและประกอบตู้ควบคุมสำหรับระบบ HVAC โดยเฉพาะ
พร้อมบริการให้คำปรึกษาด้านการออกแบบระบบ, การเลือกอุปกรณ์ และการประกอบตู้ไฟฟ้าทุกชนิด
✅ ตรงสเปก
✅ ส่งงานตรงเวลา
✅ พร้อมใบ Test Run และ Wiring Diagram

---
