Data Center Cooling & Electrical System
งานโปรเจ็ค : Navanakorn, Pathum Thani
Project Overview
โครงการนี้เป็นงานติดตั้งระบบ Cooling และระบบไฟฟ้า สำหรับอาคาร Data Center ซึ่งเป็นอาคารสูงที่รวม Storage และ Server จำนวนมาก ระบบถูกออกแบบมาเพื่อรองรับการทำงานต่อเนื่องตลอด 24 ชั่วโมง โดยให้ความสำคัญกับการควบคุมอุณหภูมิ ความเสถียรของระบบ และความปลอดภัยในการใช้งาน
ระบบทั้งหมดถูกออกแบบให้สามารถบริหารจัดการความร้อนที่เกิดจากอุปกรณ์ IT ได้อย่างมีประสิทธิภาพ และสอดคล้องกับแนวทางของระบบ Data Center
Scope of Work
Electrical System
- Control Panel System
- Power Supply for Cooling Fan & Water Pump
- Conduit & Cable Installation
Cooling System
- Water Cooling System
- Cooling Fan & Heater System
- Water Pump Installation & Circulation
Key Technical Specification
- Cooling Fan Motor: 75 kW
- Water Pump Motor: 5.5 kW (4 Units)
- Inlet / Outlet Water Temperature: 35°C / 30°C
- IMC Conduit System (Arrow)
- Designed for 24/7 Operation
Data Center Cooling System Overview
อาคาร Data Center มีการสะสมความร้อนจากอุปกรณ์ภายในอย่างต่อเนื่อง ระบบ Cooling จึงมีบทบาทสำคัญในการรักษาอุณหภูมิให้อยู่ในช่วงที่เหมาะสม
โครงการนี้ใช้ ระบบหมุนเวียนน้ำ (Water Cooling System) โดยส่งน้ำเย็นจากส่วนกลางขึ้นไปยังชุด Cooling ภายในอาคาร เพื่อดูดซับและระบายความร้อนออกจากระบบ
Cooling System Working Principle
หลักการทำงานของระบบ Cooling มีรายละเอียดดังนี้
- น้ำเย็นถูกส่งขึ้นไปยังชุดพัดลม Cooling ภายในอาคาร
- อุณหภูมิน้ำขาเข้า (Inlet Water) อยู่ที่ประมาณ 35°C
- เมื่อน้ำดูดซับความร้อนจากระบบแล้ว อุณหภูมิน้ำขาออก (Outlet Water) จะอยู่ที่ประมาณ 30°C
- น้ำที่รับความร้อนจะถูกส่งกลับเข้าสู่ระบบหมุนเวียน เพื่อระบายความร้อนและนำกลับมาใช้งานใหม่
ระบบนี้ช่วยลดความร้อนสะสม และเพิ่มประสิทธิภาพการทำงานของอุปกรณ์ภายใน Data Center
Load Equipment & Heat Rejection
Load หลักของระบบ Cooling ประกอบด้วย
- Heater / Heat Exchanger
- พัดลมระบายความร้อน
- ปั๊มน้ำ (Water Pump)
การทำงานของระบบ
- ปั๊มน้ำทำหน้าที่สูบน้ำขึ้นไปยังระบบ
- น้ำถูกกระจายไปยังจุดระบายความร้อน
- พัดลมจะดึงอากาศผ่านผิวน้ำ เพื่อเพิ่มพื้นที่สัมผัสกับอากาศให้มากที่สุด
- ความร้อนถูกถ่ายเทออกจากน้ำ ก่อนส่งกลับเข้าสู่ระบบหมุนเวียน
Electrical & Control System
ระบบไฟฟ้าและการควบคุมถูกออกแบบให้มีความเป็นระเบียบและง่ายต่อการตรวจสอบ
Control Panel
- ใช้ ตู้ Control แบบกระจก
- รวมการควบคุมและตรวจสอบการทำงานของระบบ Cooling และปั๊มน้ำไว้ที่จุดเดียว

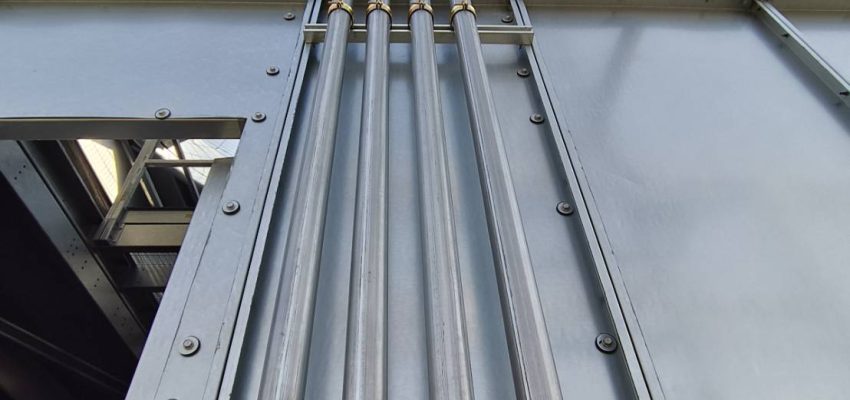

Conduit System
การเดินท่อไฟฟ้าออกจากตู้ Control ใช้ท่อ IMC ดังนี้
- IMC ขนาด 2 นิ้ว (Arrow) จำนวน 4 เส้น
- IMC ขนาด 1-1/4 นิ้ว (Arrow) จำนวน 5 เส้น
ท่อทั้งหมดเดินไปยังโหลดหลัก ได้แก่
- ชุดพัดลม Cooling
- ปั๊มน้ำ จำนวน 4 ตัว
Power Cable & Motor Specification
Cooling Fan System
- สายไฟ:
- CV 1×95 sq.mm
- THW 1×25 sq.mm (C/Y)
- ระบบไฟฟ้า: 3 เฟส (3 x 95 sq.mm)
- ขนาดมอเตอร์พัดลม: 75 kW
Water Pump System
- สายไฟ:
- CV 3×2.5 sq.mm
- THW 1×2.5 sq.mm
- ขนาดมอเตอร์ปั๊มน้ำ: 5.5 kW
- จำนวนปั๊มน้ำ: 4 ตัว

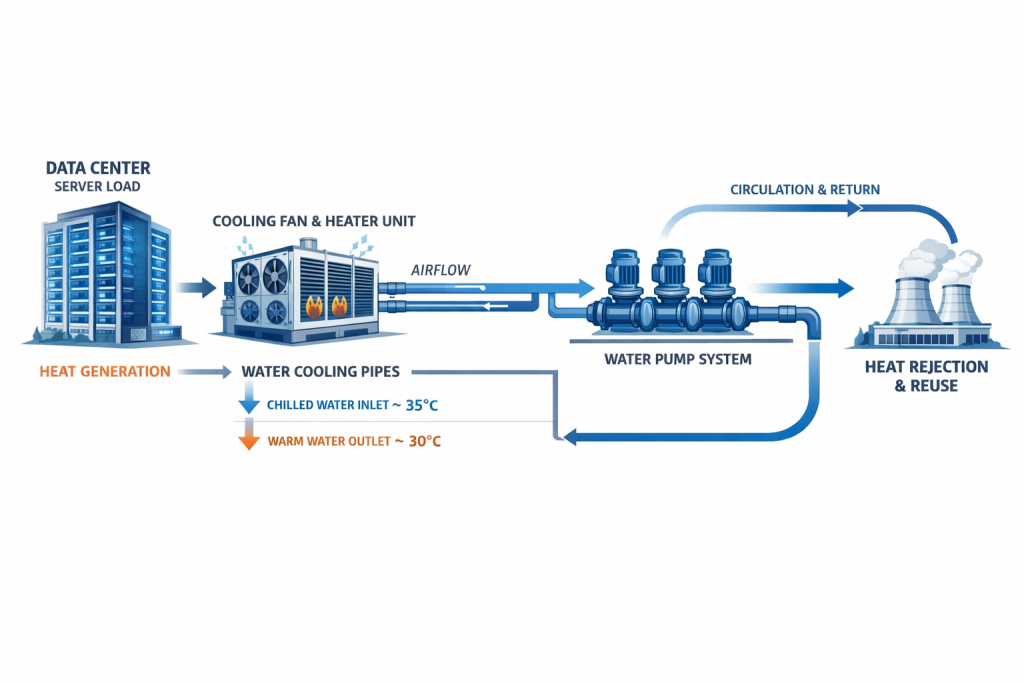

System Flow Diagram (Conceptual)
[ Data Center Load / Server ]↓
ความร้อนสะสม
↓
[ Cooling Fan & Heater Unit ]↓
อากาศถูกดึงผ่านน้ำ
↓
[ Water Cooling Pipe System ](Inlet ~35°C / Outlet ~30°C)
↓
[ Water Pump (4 Units) ]↓
หมุนเวียนน้ำกลับระบบ
↓
[ Cooling Process & Reuse ]Diagram นี้เป็น Conceptual Diagram เพื่ออธิบายการทำงานของระบบโดยรวม
Cooling Water Circulation & Heat Rejection Process for Data Center
Project Duration (Preliminary)
ระยะเวลาการดำเนินงานโดยประมาณ
- ระยะเวลาติดตั้งรวม: ประมาณ 1 เดือน
- ระยะเวลาจริงอาจเปลี่ยนแปลงตาม
- ขนาดพื้นที่หน้างาน
- เงื่อนไขการทำงานในอาคาร
- ความพร้อมของวัสดุและอุปกรณ์
Cost Estimation (Preliminary)
ราคาประเมินเป็น ราคาประเมินเบื้องต้น (Preliminary Cost) โดยแบ่งตามขอบเขตงาน เช่น
- ระบบไฟฟ้า
- ระบบ Cooling
- งานติดตั้งและทดสอบระบบ
ราคาจริงจะขึ้นอยู่กับแบบรายละเอียด (Detail Design), Specification และขอบเขตงานที่ลูกค้ากำหนด
Project Gallery

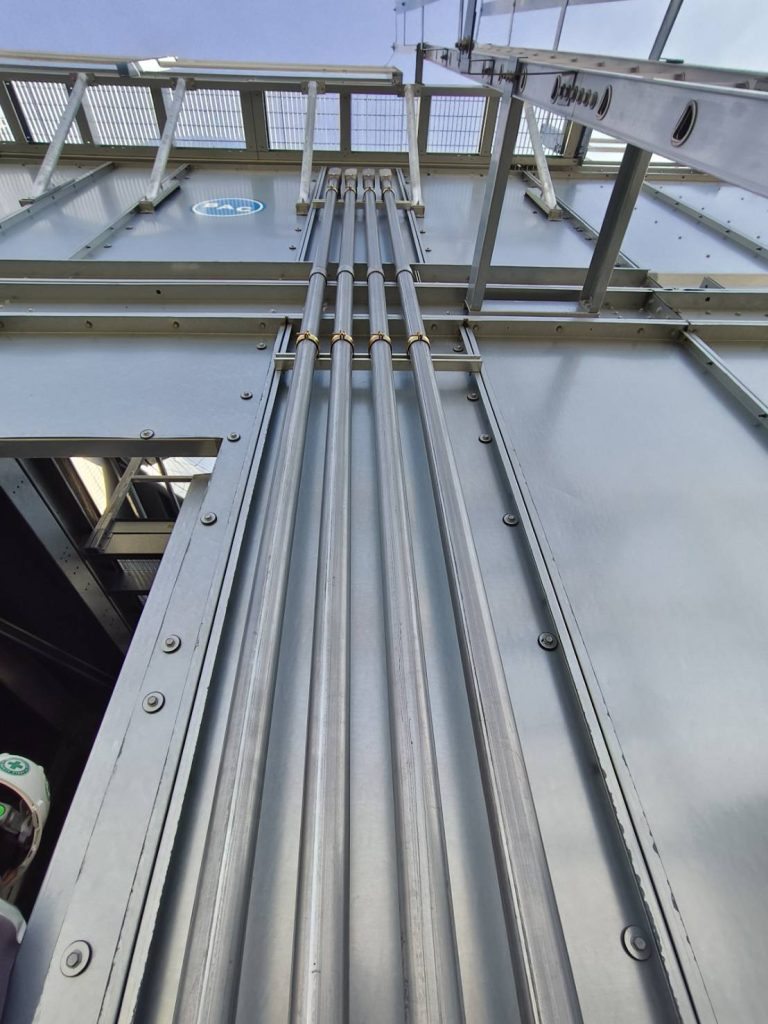

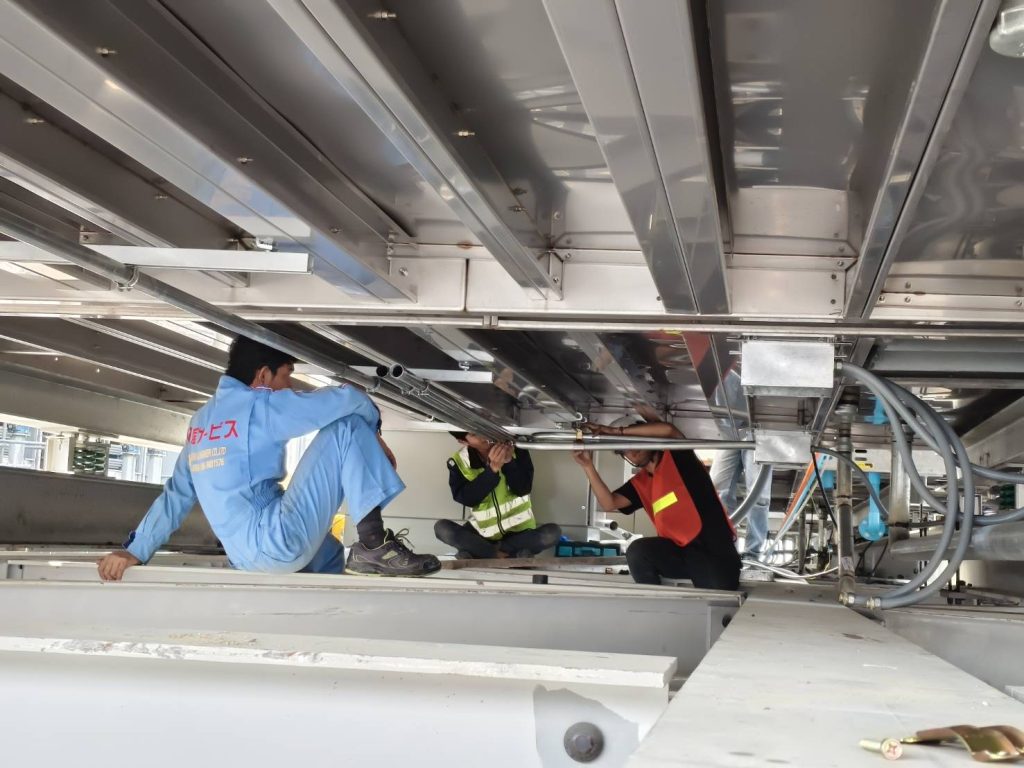

Actual Site Installation & System Setup
Summary
โครงการนี้เป็นงานติดตั้งระบบ Cooling และระบบไฟฟ้าสำหรับ Data Center ซึ่งออกแบบมาเพื่อรองรับการทำงานต่อเนื่องและการจัดการความร้อนอย่างมีประสิทธิภาพ โดยเน้นความปลอดภัย ความเสถียร และการใช้งานในระยะยาว
