ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์

โครงการเพิ่มประสิทธิภาพแหล่งน้ำต้นทุน ศูนย์การเรียนตำรวจตระเวนชายแดนใต้ร่มพระบารมี จังหวัดมุกดาหาร

บริษัท TaradInverter ได้รับมอบหมายให้ดำเนินการออกแบบ ผลิต และติดตั้งตู้ควบคุมระบบอัตโนมัติสำหรับงานระบบสูบน้ำพลังงานแสงอาทิตย์ ภายใต้โครงการเพิ่มประสิทธิภาพแหล่งน้ำต้นทุนของศูนย์การเรียนตำรวจตระเวนชายแดนใต้ร่มพระบารมี (ธนาคารอาคารสงเคราะห์อุปถัมภ์) ณ อำเภอคำชะอี จังหวัดมุกดาหาร

โครงการดังกล่าวมีเป้าหมายเพื่อพัฒนาระบบบริหารจัดการน้ำต้นทุนให้มีความมั่นคงและยั่งยืน โดยนำเทคโนโลยีระบบควบคุมอัตโนมัติและระบบ IoT Monitoring เข้ามาใช้ร่วมกับระบบพลังงานแสงอาทิตย์ เพื่อให้สามารถควบคุม ตรวจสอบ และบริหารจัดการทรัพยากรน้ำได้อย่างมีประสิทธิภาพแม้ในพื้นที่ห่างไกล

ตู้ควบคุม PLC / IoT / HMI ชุดนี้จึงถือเป็นหัวใจสำคัญของระบบ โดยทำหน้าที่เป็นศูนย์กลางในการควบคุมสั่งงาน การป้องกันทางไฟฟ้า และการสื่อสารข้อมูลของระบบ Solar Pump แบบครบวงจร

บทบาทและความสำคัญของระบบควบคุม

ระบบตู้ควบคุมถูกออกแบบให้รองรับการทำงานของระบบสูบน้ำพลังงานแสงอาทิตย์ที่ต้องการความเสถียรสูง โดยมีบทบาทหลัก ได้แก่

• ควบคุมการทำงานของปั๊มน้ำตามระดับน้ำต้นทุน
• ป้องกันความเสียหายจากปัญหาไฟฟ้า
• บริหารจัดการระบบโดยใช้ PLC Automation
• ส่งข้อมูลสถานะระบบไปยังศูนย์ควบคุมผ่าน IoT
• ลดความจำเป็นในการเข้าตรวจสอบหน้างาน
• เพิ่มความต่อเนื่องของการจ่ายน้ำ

การนำระบบ PLC และ IoT มาประยุกต์ใช้ช่วยให้โครงการสามารถก้าวสู่แนวคิด Smart Water Infrastructure ซึ่งเป็นแนวทางการพัฒนาโครงสร้างพื้นฐานด้านทรัพยากรน้ำในยุคดิจิทัล

โครงสร้างและคุณลักษณะของตู้ควบคุม

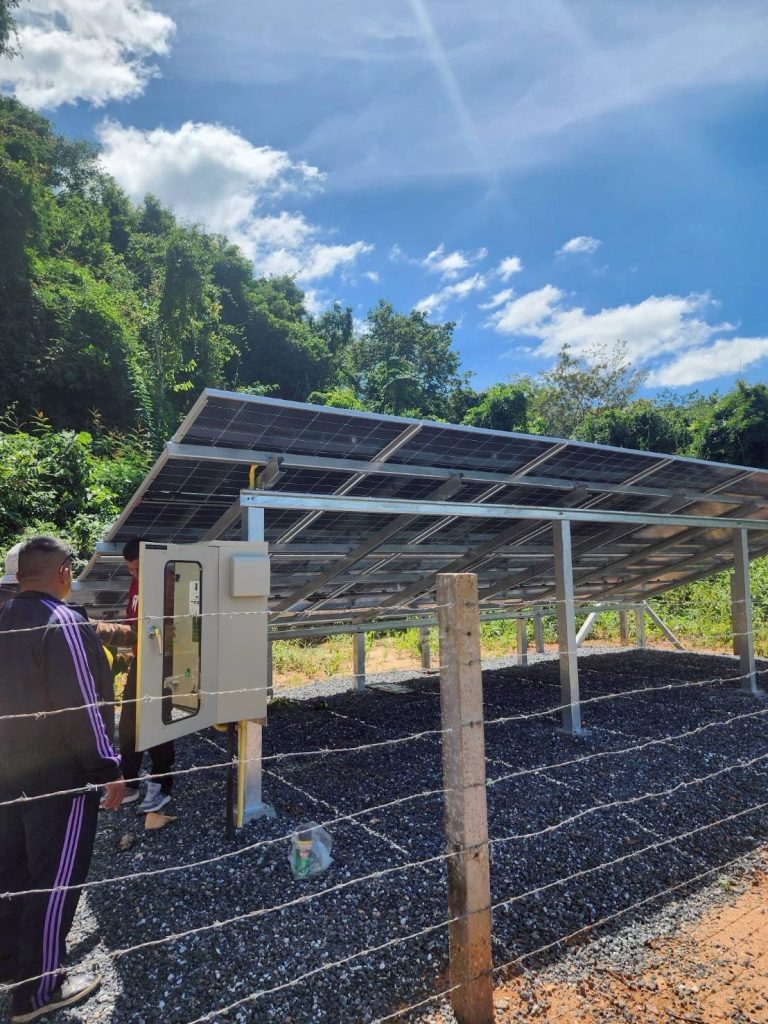

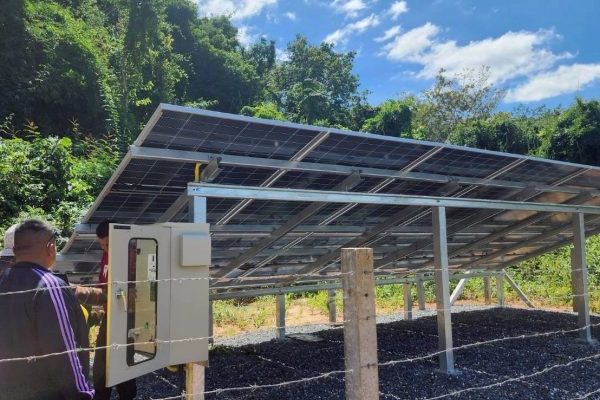

ตู้ควบคุมได้รับการออกแบบให้สามารถติดตั้งใช้งานภายนอกอาคารในสภาพแวดล้อมจริงได้อย่างมีประสิทธิภาพ โดยมีคุณสมบัติสำคัญดังนี้

• ตู้โลหะแบบฝา 2 ชั้น (Double Door Outdoor Type)
• พ่นสีกันสนิมคุณภาพสูง เพื่อป้องกันการกัดกร่อน
• มาตรฐานป้องกันฝุ่นและน้ำระดับ IP55
• ติดตั้งระบบระบายอากาศแบบ Forced Ventilation
• พัดลมขนาด 6 นิ้ว จำนวน 2 ตัว (ดูดเข้า–ดูดออก)
• ตะแกรงกันแมลงขนาด 3.2 มม.
• รองรับการบำรุงรักษาและการเดินสายตามมาตรฐานอุตสาหกรรม

การออกแบบดังกล่าวช่วยควบคุมอุณหภูมิภายในตู้ ลดการสะสมความร้อน และยืดอายุการใช้งานของอุปกรณ์อิเล็กทรอนิกส์

หลักการทำงานของระบบควบคุม

ระบบควบคุมภายในตู้รองรับการทำงาน 2 รูปแบบ ได้แก่

1. โหมดอัตโนมัติ (Automatic Mode)

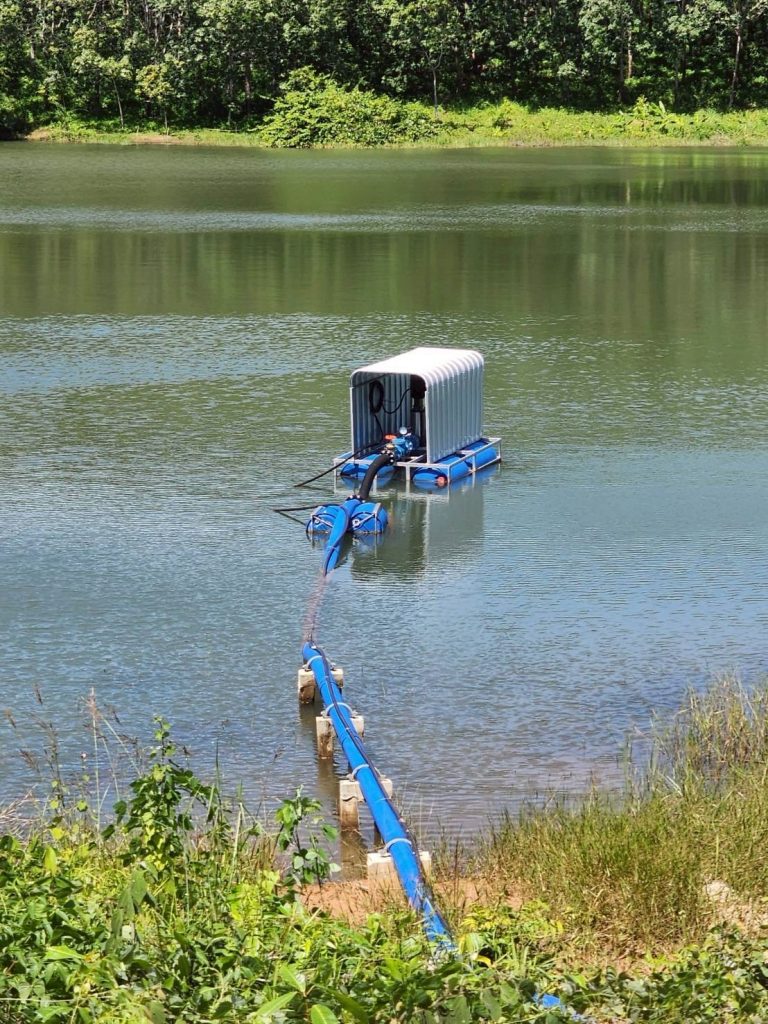

ระบบจะรับสัญญาณจากลูกลอยตรวจวัดระดับน้ำ จากนั้น PLC จะประมวลผลเงื่อนไขการทำงานและสั่งควบคุมปั๊มน้ำโดยอัตโนมัติ เพื่อรักษาระดับน้ำให้อยู่ในช่วงที่เหมาะสม

ข้อดีของโหมดนี้ ได้แก่

• ลดการใช้แรงงานคน
• ลดความผิดพลาดในการควบคุม
• เพิ่มความแม่นยำในการบริหารน้ำ

2. โหมดควบคุมด้วยมือ (Manual / Local Mode)

ผู้ปฏิบัติงานสามารถควบคุมระบบได้โดยตรงผ่านอุปกรณ์หน้าตู้ เหมาะสำหรับการบำรุงรักษา การทดสอบระบบ หรือการแก้ไขสถานการณ์เฉพาะหน้า

นอกจากนี้ ยังติดตั้งระบบป้องกันไฟกระโชกสำหรับสัญญาณลูกลอยและระบบไฟฟ้า โดยรองรับระดับแรงดัน

• 6 kV / 3 kA
• 20 kV / 10 kA

ช่วยป้องกันความเสียหายจากฟ้าผ่าและแรงดันไฟฟ้าผิดปกติ

ระบบป้องกันทางไฟฟ้า

เพื่อเพิ่มความปลอดภัยและลดความเสียหายของอุปกรณ์ ได้ติดตั้งระบบป้องกันไฟฟ้าอย่างครบถ้วน ได้แก่

• Surge Protection สำหรับวงจร DC และสัญญาณควบคุม
• รองรับแรงดันไฟฟ้ากระโชกระดับ 6kV / 3kA และ 20kV / 10kA
• ระบบเบรกเกอร์ป้องกันกระแสเกิน
• การออกแบบระบบกราวด์และสายดินมาตรฐาน

ระบบป้องกันดังกล่าวช่วยลดความเสี่ยงจากฟ้าผ่า ไฟกระชาก และความผิดปกติทางไฟฟ้าในพื้นที่ภาคสนาม

ตารางอุปกรณ์ภายในตู้ควบคุม

อุปกรณ์ระบบไฟฟ้า (Power & Protection System)

อุปกรณ์	หน้าที่
DC Breaker	ป้องกันกระแสเกินและลัดวงจรจากแผงโซลาร์เซลล์
AC Breaker	ป้องกันระบบไฟฟ้าภายในตู้
Surge Protector	ป้องกันแรงดันไฟฟ้ากระโชก
สายไฟและการเดินสาย	เชื่อมต่อระบบให้มีความปลอดภัยและเสถียร

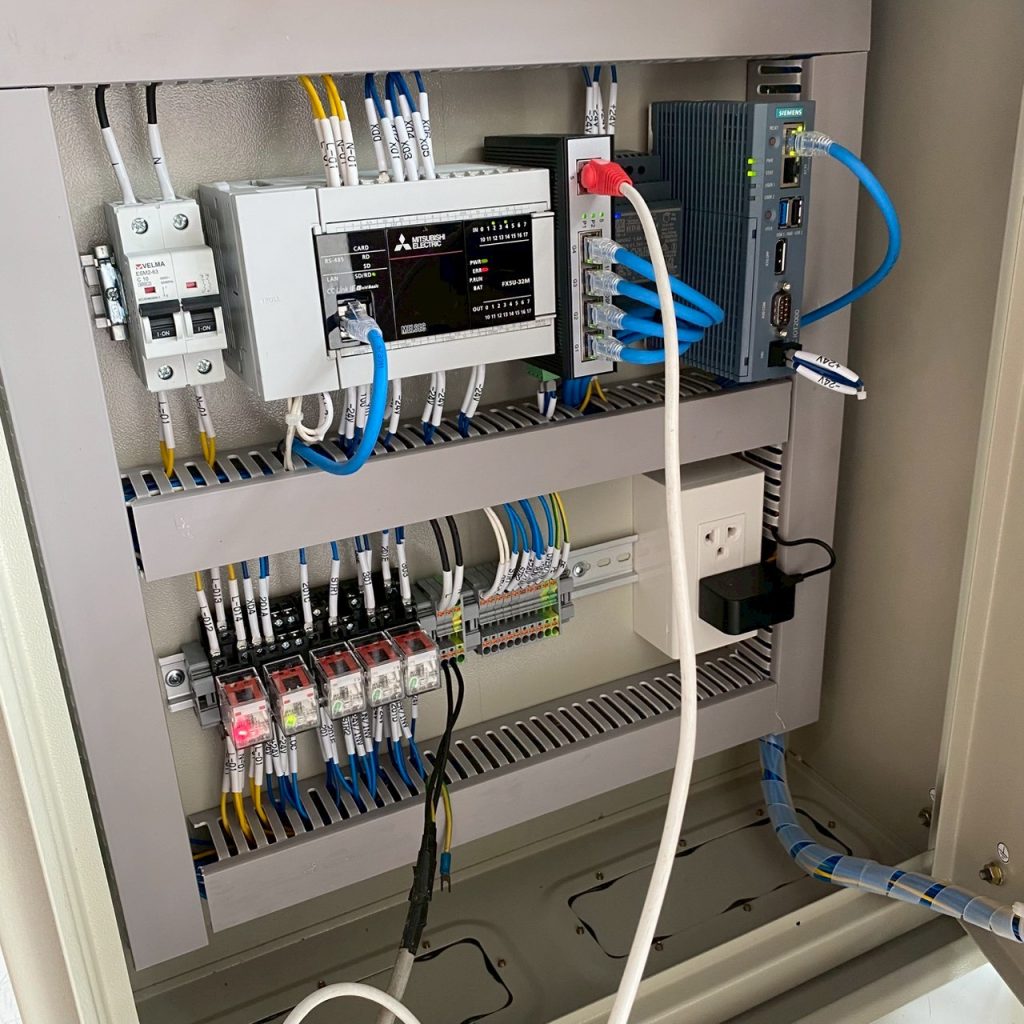

อุปกรณ์ควบคุมและระบบ IoT

อุปกรณ์	จำนวน	หน้าที่
Velma E SM2-63 C10	2	ป้องกันวงจรควบคุม
RS-485 Module จาก Mitsubishi Electric	1	สื่อสารข้อมูลระหว่างอุปกรณ์

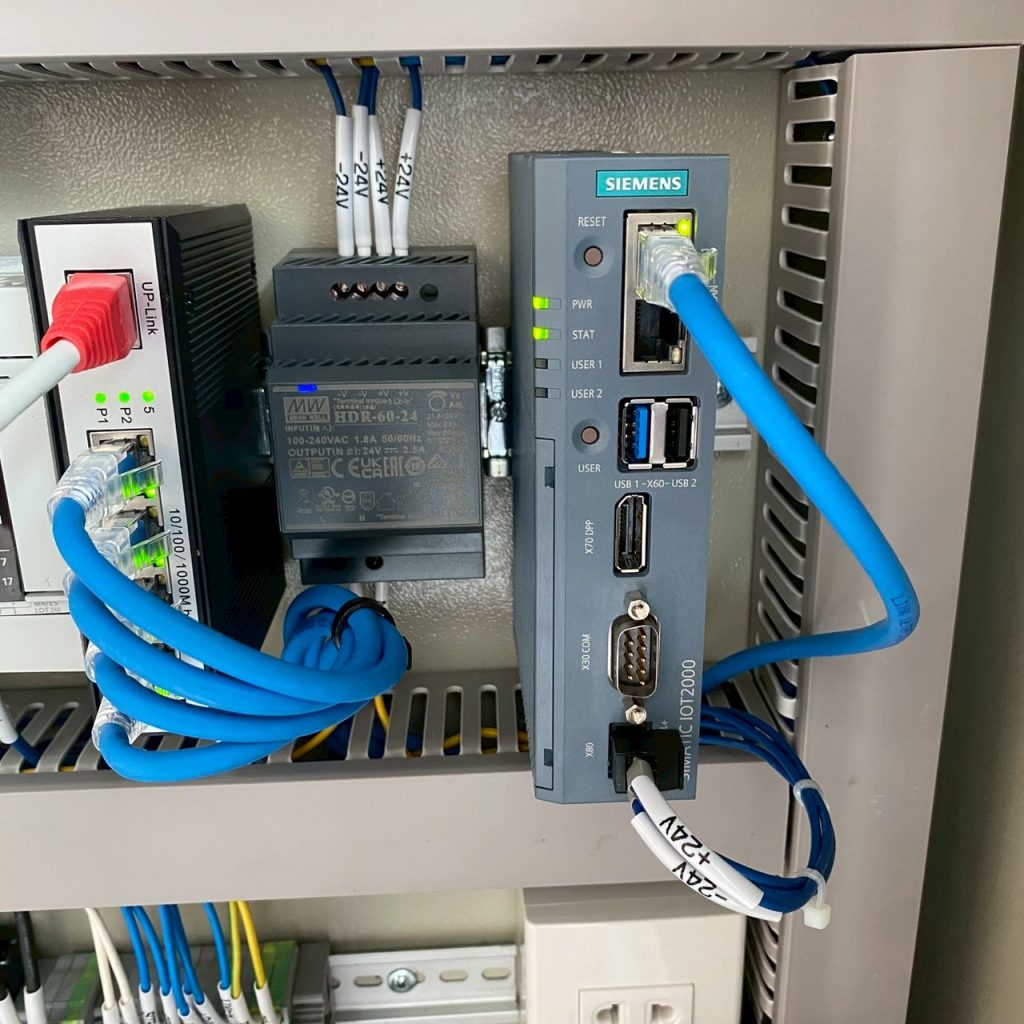

Meanwell HDR-60-24	1	แปลงไฟเป็น DC 24V
IoT Gateway IOT2000 จาก Siemens	1	ส่งข้อมูลไปยังระบบ Monitoring
Relay จาก Omron	5	สั่งงานโหลดไฟฟ้า
Terminal Block	1 ชุด	จุดรวมการต่อสายไฟ

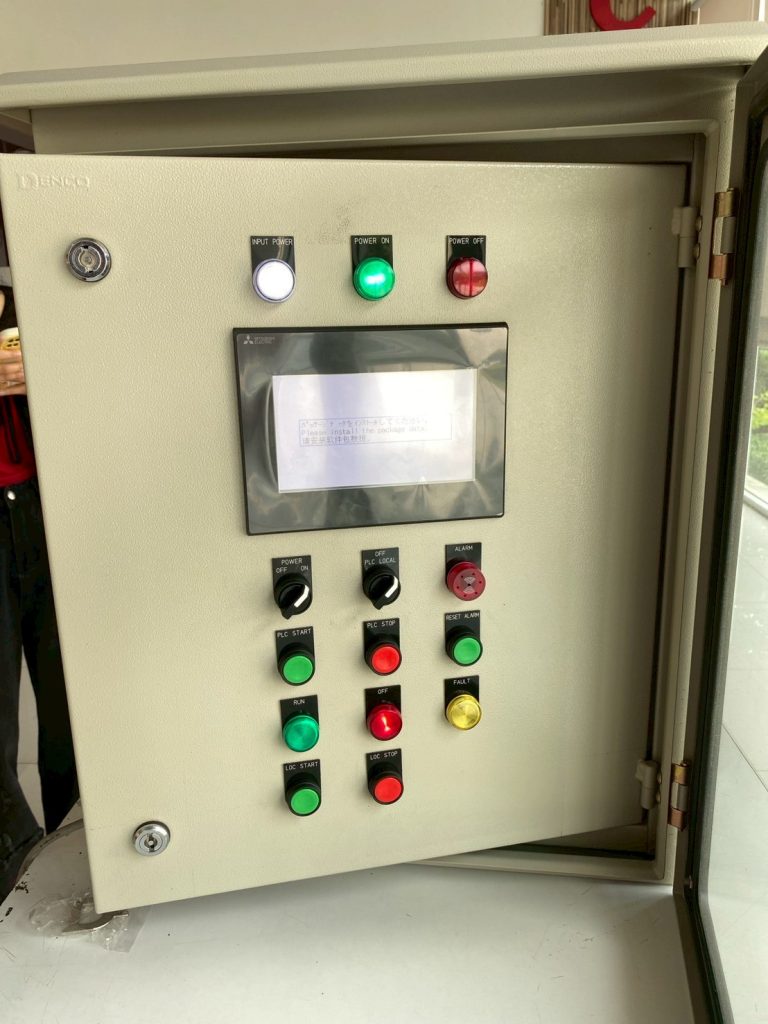

ตารางอุปกรณ์ควบคุมหน้าตู้

อุปกรณ์	หน้าที่
Input Power	เปิดไฟเข้าสู่ระบบ
Power ON/OFF	ควบคุมระบบหลัก
OFF (Emergency)	หยุดระบบทันที
HMI	แสดงสถานะและควบคุมระบบ
Switch Power	ควบคุมไฟหลัก
Switch PLC Local	เลือกโหมดควบคุม
Alarm	แจ้งเตือนสถานะผิดปกติ
Fault	แสดงความขัดข้อง
PLC Start/Stop	สั่งงานระบบอัตโนมัติ
LOC Start/Stop	ควบคุมเฉพาะหน้าตู้
Reset Alarm	รีเซ็ตการแจ้งเตือน
RUN	แสดงสถานะทำงาน

ประโยชน์ที่ได้รับจากระบบ

การติดตั้งตู้ควบคุมนี้ช่วยเพิ่มประสิทธิภาพระบบสูบน้ำอย่างชัดเจน ได้แก่

• เพิ่มความแม่นยำในการควบคุมระดับน้ำ
• ลดความเสี่ยงจากความเสียหายทางไฟฟ้า
• รองรับการตรวจสอบระยะไกล
• ลดค่าใช้จ่ายด้านการบำรุงรักษา
• เพิ่มความต่อเนื่องของการใช้งานระบบ

จุดเด่นของตู้ควบคุม

• รองรับการควบคุมทั้ง Auto และ Manual
• มีระบบ Remote Monitoring ผ่าน IoT
• ทนทานต่อสภาพแวดล้อมภายนอก
• ป้องกันไฟกระโชกครบวงจร
• เหมาะสำหรับระบบ Solar Pump ภาคสนาม

สรุป

ตู้ควบคุม PLC / IoT / HMI สำหรับโครงการชลประทานจังหวัดมุกดาหาร เป็นระบบควบคุมอัตโนมัติที่ช่วยเพิ่มประสิทธิภาพการบริหารจัดการน้ำต้นทุน รองรับการตรวจสอบระยะไกล ลดภาระการปฏิบัติงาน และยกระดับโครงสร้างพื้นฐานสู่ระบบอัจฉริยะอย่างยั่งยืน
