ตู้ควบคุมปั๊มน้ำ 20HP (15kW) ระบบ Star-Delta 3 เฟส 380V สำหรับบริษัท เซาท์แลนด์รีซอร์ซ (เพชรบูรณ์) จำกัด

ทีมงานได้ดำเนินการออกแบบและประกอบ ตู้ควบคุมปั๊มน้ำระบบ Star-Delta ขนาด 20HP (15kW) สำหรับใช้งานกับมอเตอร์ 3 เฟส 380 โวลต์ Mitsubishi เพื่อนำไปใช้งานในระบบปั๊มน้ำของ บริษัท เซาท์แลนด์รีซอร์ซ (เพชรบูรณ์) จำกัด (SOUTHLAND)

ตู้ควบคุมชุดนี้ถูกออกแบบให้มีมาตรฐาน IP45 ซึ่งสามารถป้องกันฝุ่นและละอองน้ำได้ในระดับหนึ่ง เหมาะสำหรับติดตั้งในพื้นที่โรงงานหรือพื้นที่อุตสาหกรรมที่ต้องการความทนทานของอุปกรณ์ไฟฟ้า

ระบบ Star-Delta Starter เป็นระบบสตาร์ทมอเตอร์ที่นิยมใช้กับมอเตอร์ขนาดกลางถึงขนาดใหญ่ เนื่องจากสามารถลดกระแสไฟฟ้าในช่วงเริ่มต้นของมอเตอร์ ช่วยลดแรงกระชากของระบบไฟฟ้า และช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ไฟฟ้าในระบบ

ตารางสเปกของตู้ควบคุม

รายการ	รายละเอียด
ประเภทตู้	ตู้ควบคุมปั๊มน้ำ
ระบบสตาร์ท	Star-Delta Starter
ขนาดมอเตอร์	20 HP
กำลังไฟ	15 kW
แรงดันไฟฟ้า	380 V
ระบบไฟ	3 Phase
ยี่ห้อมอเตอร์	Mitsubishi
มาตรฐานตู้	IP45
โหมดการทำงาน	AUTO / MANUAL
ลักษณะโหลด	ปั๊มน้ำ

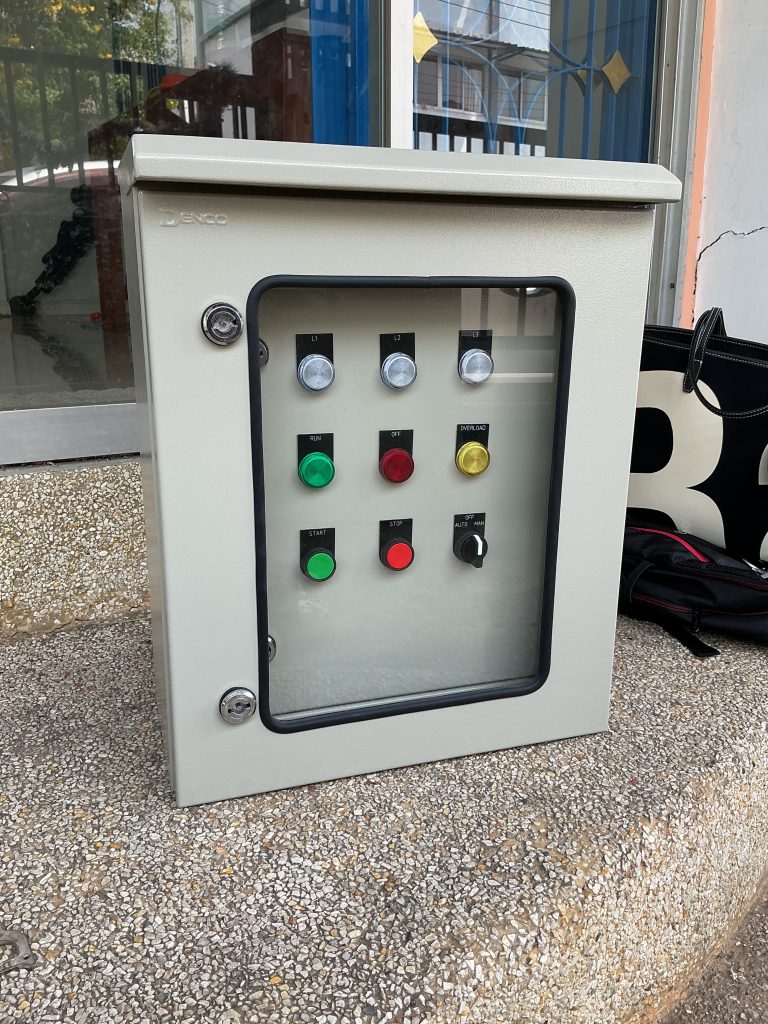

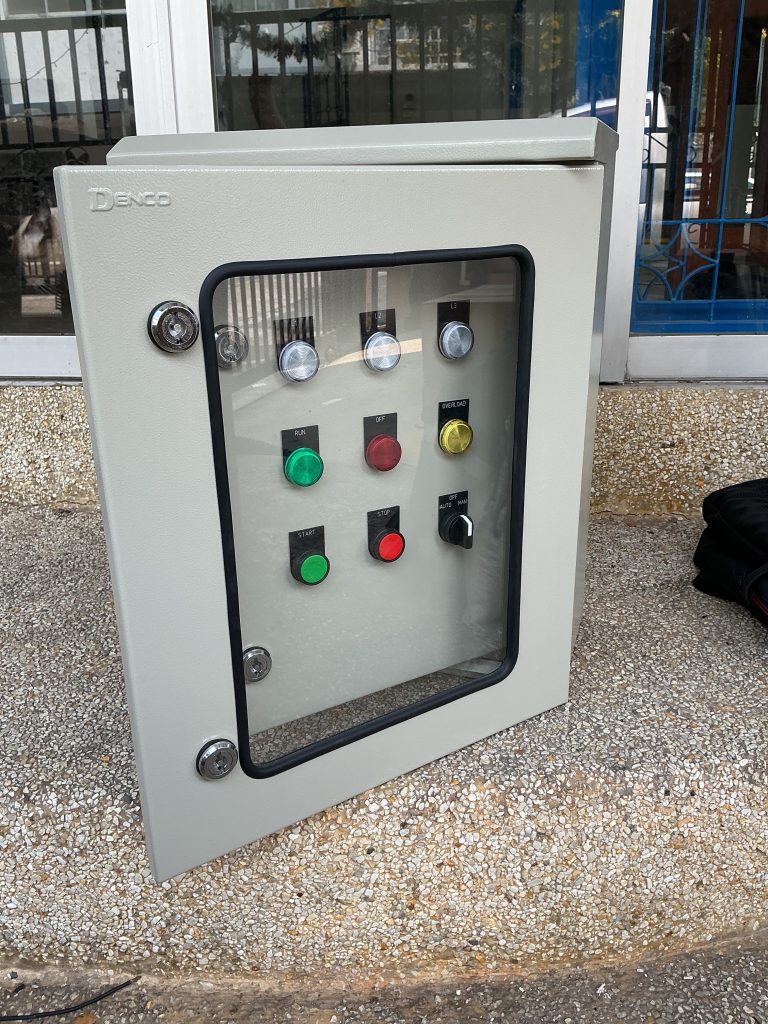

อุปกรณ์ควบคุมหน้าตู้

อุปกรณ์ที่ติดตั้งบริเวณหน้าตู้ถูกออกแบบให้ผู้ใช้งานสามารถตรวจสอบสถานะการทำงานของระบบได้อย่างชัดเจน และสามารถควบคุมการทำงานของปั๊มน้ำได้สะดวก

อุปกรณ์	จำนวน	หน้าที่
Pilot Lamp สีขาว L1	1	แสดงสถานะไฟฟ้าเฟส L1
Pilot Lamp สีขาว L2	1	แสดงสถานะไฟฟ้าเฟส L2
Pilot Lamp สีขาว L3	1	แสดงสถานะไฟฟ้าเฟส L3
Pilot Lamp สีเขียว RUN	1	แสดงสถานะมอเตอร์กำลังทำงาน
Pilot Lamp สีแดง OFF	1	แสดงสถานะระบบหยุดทำงาน
Pilot Lamp สีเหลือง OVERLOAD	1	แจ้งเตือนเมื่อระบบเกิดภาระเกิน
Push Button START (สีเขียว)	1	ใช้สั่งเริ่มการทำงานของปั๊มน้ำ
Push Button STOP (สีแดง)	1	ใช้หยุดการทำงานของระบบ
Selector Switch AUTO / MAN	1	ใช้เลือกโหมดการทำงานอัตโนมัติหรือควบคุมด้วยมือ

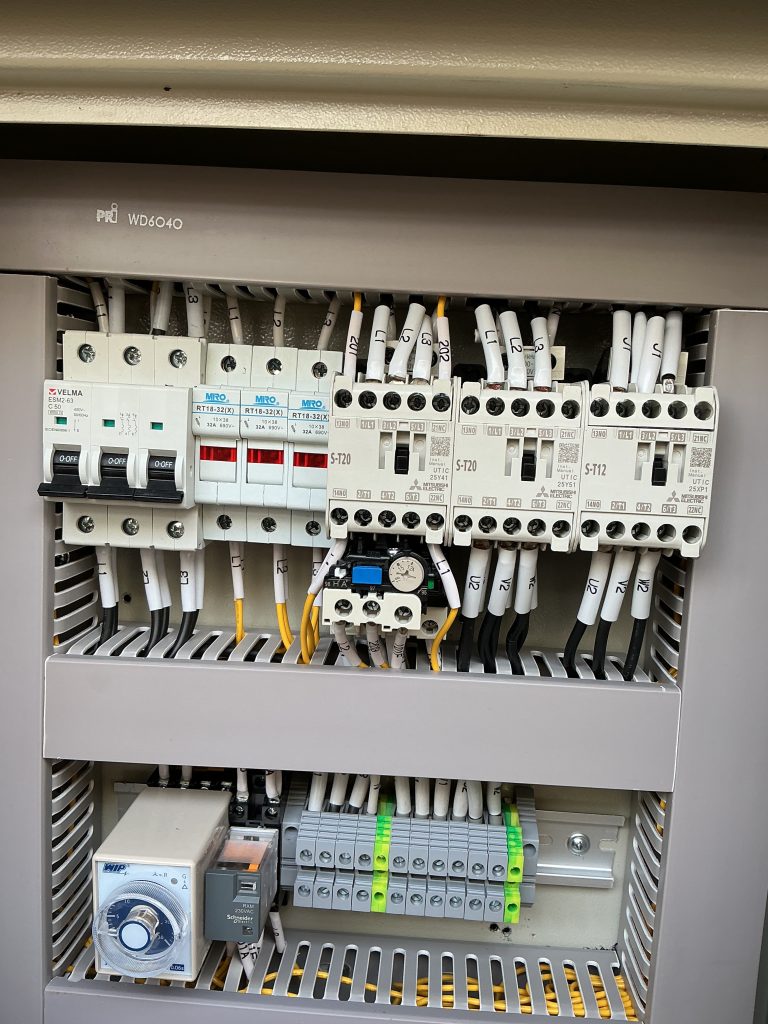

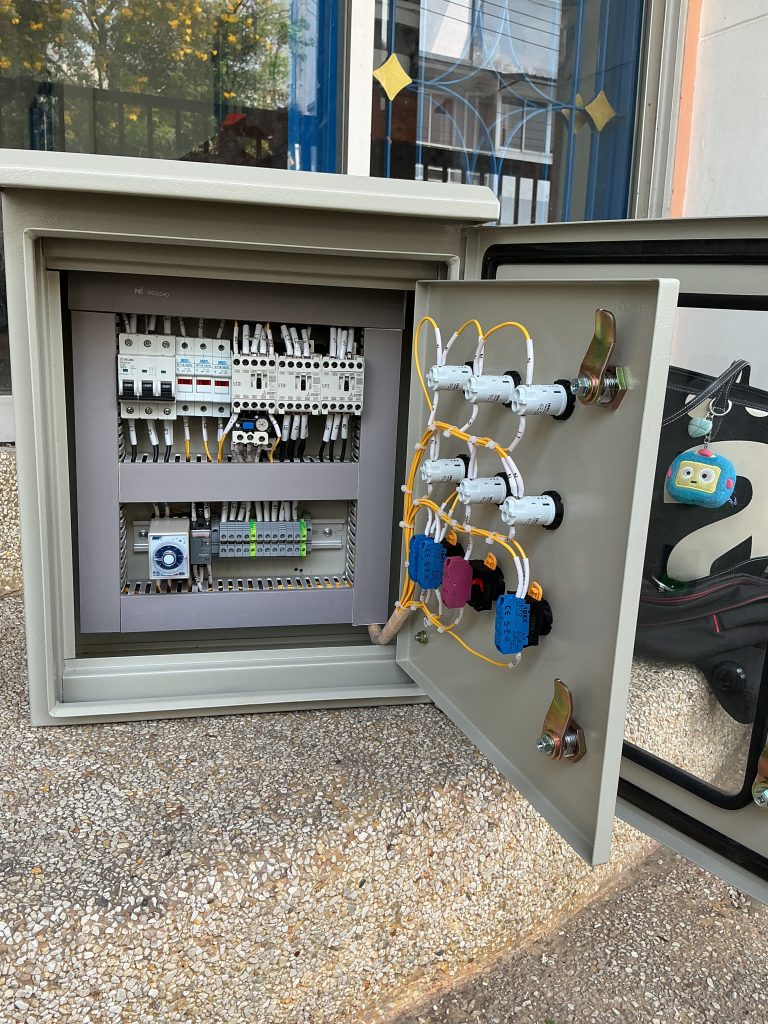

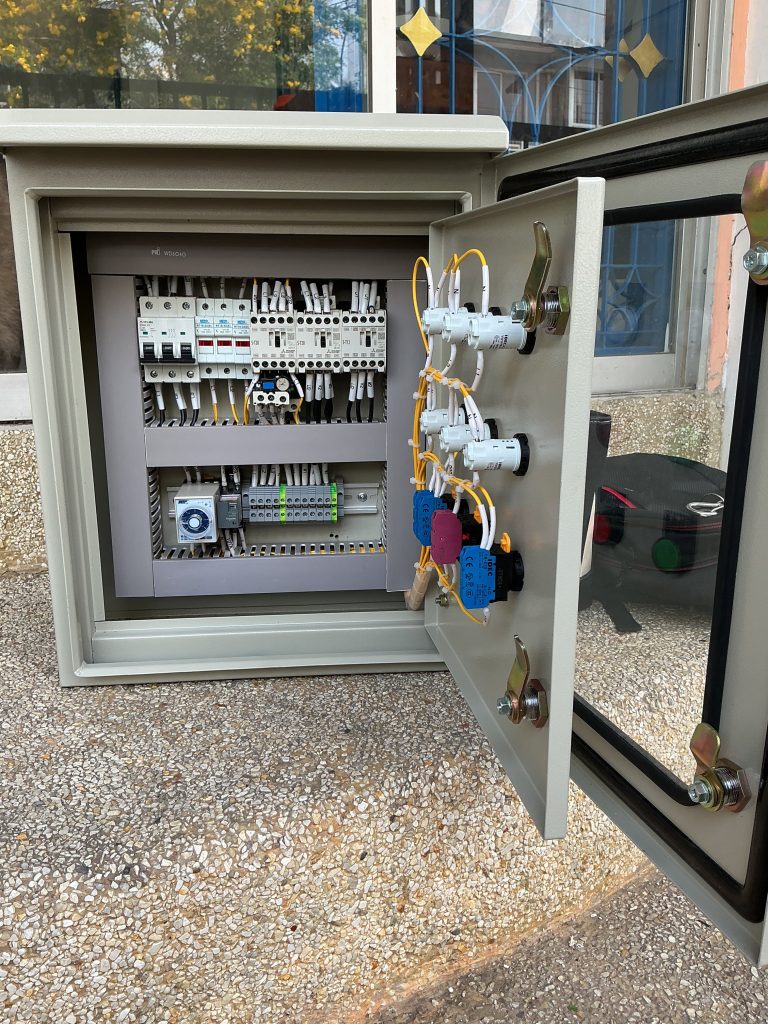

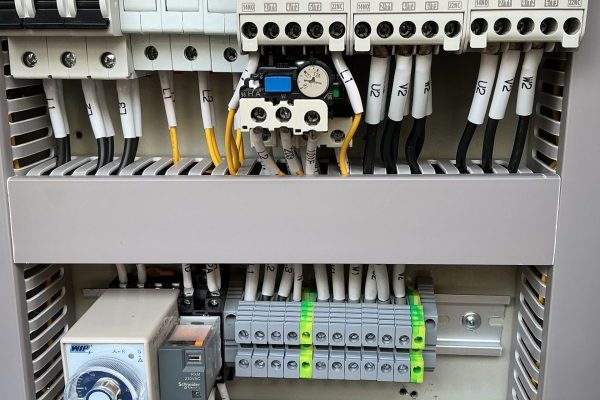

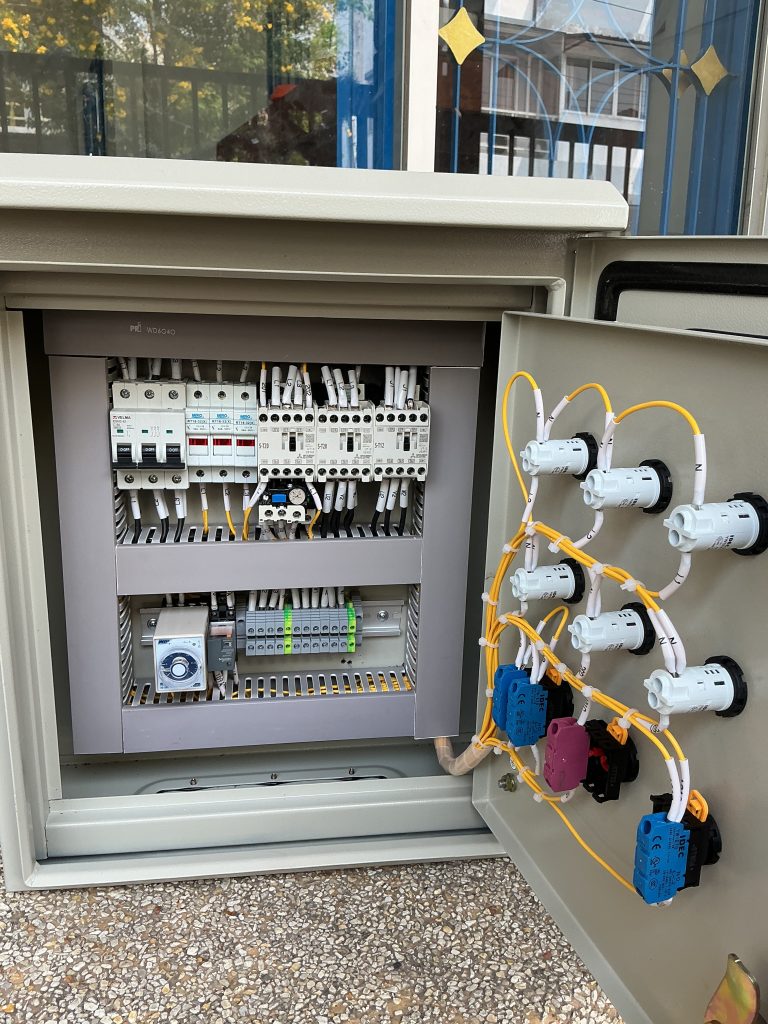

อุปกรณ์ภายในตู้ควบคุม

ภายในตู้เลือกใช้อุปกรณ์ไฟฟ้าที่มีคุณภาพ เพื่อให้ระบบทำงานได้อย่างเสถียรและรองรับการใช้งานในระยะยาว

อุปกรณ์	จำนวน	หน้าที่
Velma E SM2-63	3	ใช้เป็นอุปกรณ์ป้องกันกระแสเกินของระบบ
Miro RT18-32 Fuse Holder	3	ใช้ป้องกันกระแสไฟฟ้าเกิน

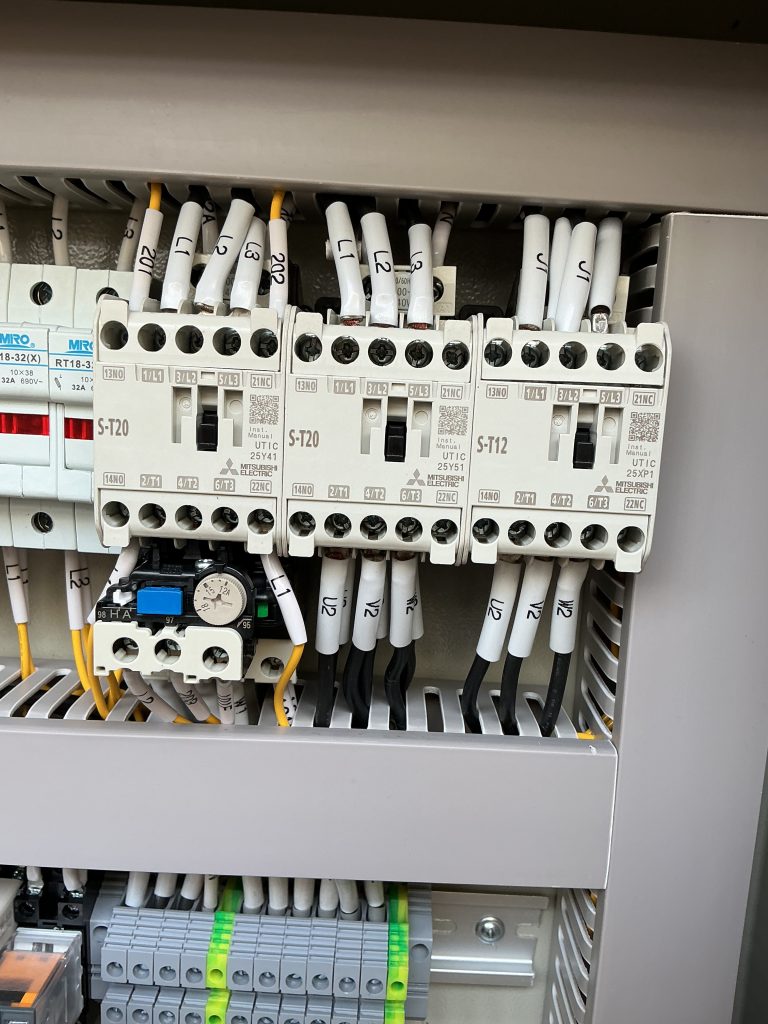

Mitsubishi Contactor S-T20	2	ใช้ควบคุมวงจร Star และ Delta
Mitsubishi Contactor S-T12	1	ใช้ควบคุมวงจรหลัก
WIP Timer W-SD 30Sec	1	ควบคุมระยะเวลาในการสลับ Star-Delta
Schneider Relay RXM 230VAC	1	ใช้ควบคุมวงจรสั่งงาน
Terminal Block	ตามจุดต่อสาย	ใช้จัดระเบียบและเชื่อมต่อสายไฟภายในตู้

หลักการทำงานของระบบ Star-Delta

ระบบ Star-Delta Starter เป็นวิธีการสตาร์ทมอเตอร์แบบลดกระแสเริ่มต้น โดยใช้การเปลี่ยนรูปแบบการต่อขดลวดของมอเตอร์ในช่วงเริ่มต้นการทำงาน

ขั้นตอนการทำงานโดยทั่วไปมีดังนี้

1. ช่วงเริ่มต้น (Star Mode)
เมื่อเริ่มสตาร์ทมอเตอร์ ระบบจะต่อขดลวดมอเตอร์ในรูปแบบ Star ซึ่งจะทำให้แรงดันที่ตกคร่อมขดลวดแต่ละเฟสลดลง ส่งผลให้กระแสเริ่มต้นของมอเตอร์ลดลงประมาณ 3 เท่าเมื่อเทียบกับการสตาร์ทแบบตรง

2. ช่วงเปลี่ยนระบบ (Timer Control)
หลังจากมอเตอร์เริ่มหมุนและความเร็วเพิ่มขึ้น Timer จะทำหน้าที่กำหนดระยะเวลาในการเปลี่ยนโหมดการทำงาน

3. ช่วงทำงานปกติ (Delta Mode)
เมื่อครบเวลาที่กำหนด ระบบจะสลับการต่อวงจรไปเป็นแบบ Delta เพื่อให้มอเตอร์ทำงานที่กำลังเต็มประสิทธิภาพ

การทำงานในลักษณะนี้ช่วยให้มอเตอร์สามารถเริ่มต้นการทำงานได้อย่าง นุ่มนวล ลดแรงกระชากของกระแสไฟฟ้า และลดความเสียหายของระบบไฟฟ้า

Diagram การทำงานของระบบ Star-Delta (เข้าใจง่าย)

ระบบ Star-Delta จะมีลำดับการทำงานหลัก 3 ขั้นตอน ได้แก่ Star → Delay → Delta

เริ่มสตาร์ทมอเตอร์

        │

        ▼

Main Contactor ทำงาน

        │

        ▼

Star Contactor ทำงาน

        │

มอเตอร์ต่อแบบ STAR

กระแสเริ่มต้นต่ำ

        │

Timer นับเวลา

        │

        ▼

Star OFF

        │

        ▼

Delta ON

        │

มอเตอร์ทำงานเต็มกำลัง

ในช่วงเริ่มต้น มอเตอร์จะต่อแบบ Star เพื่อลดกระแสสตาร์ท เมื่อมอเตอร์เริ่มหมุนและความเร็วเพิ่มขึ้น Timer จะสั่งให้เปลี่ยนวงจรเป็น Delta เพื่อให้มอเตอร์ทำงานที่กำลังเต็มประสิทธิภาพ

อธิบายการทำงาน

1. Main Contactor ทำงาน
เมื่อกดปุ่ม START ตัว Main Contactor จะทำงานและจ่ายไฟเข้าสู่ระบบ

2. Star Contactor ทำงาน
ในช่วงเริ่มต้น มอเตอร์จะถูกต่อวงจรแบบ Star ทำให้แรงดันที่ตกคร่อมขดลวดลดลง ส่งผลให้กระแสเริ่มต้นต่ำลง

3. Timer เริ่มนับเวลา
Timer จะเริ่มนับเวลาตามค่าที่ตั้งไว้ (เช่น 5-30 วินาที)

4. เปลี่ยนจาก Star เป็น Delta
เมื่อครบเวลาที่ตั้งไว้ Timer จะสั่งให้

• Star Contactor หยุดทำงาน
• Delta Contactor เริ่มทำงาน

5. มอเตอร์ทำงานเต็มกำลัง
เมื่อวงจรเปลี่ยนเป็น Delta มอเตอร์จะทำงานที่กำลังปกติ

ประโยชน์ของตู้ควบคุมปั๊มน้ำ Star-Delta

ตู้ควบคุมปั๊มน้ำระบบ Star-Delta ถูกออกแบบมาเพื่อควบคุมการทำงานของมอเตอร์ปั๊มน้ำให้มีประสิทธิภาพและปลอดภัยมากยิ่งขึ้น โดยเฉพาะในงานอุตสาหกรรมที่ใช้มอเตอร์ขนาดกลางถึงขนาดใหญ่ เช่น มอเตอร์ 20HP (15kW)

ประโยชน์ของตู้ควบคุมมีดังนี้

• ลดกระแสไฟฟ้าในช่วงสตาร์ทมอเตอร์
  ระบบ Star-Delta จะช่วยลดกระแสเริ่มต้นของมอเตอร์ ทำให้ไม่เกิดกระแสกระชากในระบบไฟฟ้า
• ช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ไฟฟ้า
  การสตาร์ทที่นุ่มนวลช่วยลดความเครียดของมอเตอร์และอุปกรณ์ในระบบ
• ช่วยป้องกันความเสียหายของระบบไฟฟ้าในโรงงาน
  ลดปัญหาแรงดันตกที่อาจส่งผลกระทบต่อเครื่องจักรอื่น
• เพิ่มความสะดวกในการควบคุมและตรวจสอบระบบ
  ผู้ใช้งานสามารถดูสถานะการทำงานผ่านไฟแสดงผลและปุ่มควบคุมที่หน้าตู้ได้ทันที
• รองรับการทำงานแบบ AUTO และ MANUAL
  สามารถเลือกโหมดการทำงานให้เหมาะสมกับระบบของโรงงานได้

จุดเด่นของตู้ควบคุมชุดนี้

ตู้ควบคุมปั๊มน้ำชุดนี้ถูกออกแบบให้เหมาะกับการใช้งานในโรงงานอุตสาหกรรม โดยมีจุดเด่นสำคัญดังนี้

• ใช้ระบบ Star-Delta Starter ช่วยลดกระแสสตาร์ทของมอเตอร์
• รองรับมอเตอร์ขนาด 20HP (15kW) 3 เฟส 380V
• ใช้อุปกรณ์ Mitsubishi Contactor ซึ่งเป็นแบรนด์ที่ได้รับความนิยมในงานอุตสาหกรรม
• ตู้มีมาตรฐาน IP45 สามารถป้องกันฝุ่นและละอองน้ำได้
• มีไฟ Pilot Lamp แสดงสถานะการทำงานครบทุกเฟส
• มีระบบ Timer ควบคุมการสลับ Star-Delta อัตโนมัติ
• รองรับโหมด Auto / Manual เพิ่มความยืดหยุ่นในการใช้งาน

การออกแบบตู้ยังคำนึงถึง ความเป็นระเบียบของการเดินสายและการบำรุงรักษาในอนาคต ทำให้สามารถตรวจสอบหรือซ่อมบำรุงได้สะดวก

ข้อดีของระบบ Star-Delta เมื่อเทียบกับ Direct Start

หัวข้อ	Star-Delta	Direct Start
กระแสเริ่มต้น	ต่ำกว่า	สูงมาก
ผลกระทบต่อระบบไฟ	น้อย	มาก
อายุการใช้งานมอเตอร์	ยาวกว่า	อาจสึกหรอเร็ว
ความนุ่มนวลในการสตาร์ท	ดีกว่า	กระชาก

มอเตอร์ขนาด 15kW (20HP) หากใช้ Direct Start อาจมีกระแสเริ่มต้นสูงถึง 5-7 เท่าของกระแสปกติ ซึ่งอาจทำให้เกิดแรงดันตกในระบบไฟฟ้า

มาตรฐานการเลือกตู้ IP สำหรับโรงงาน

มาตรฐาน IP (Ingress Protection) เป็นมาตรฐานที่ใช้ระบุระดับการป้องกันฝุ่นและน้ำของตู้ไฟฟ้า

IPXY

X = ระดับการป้องกันฝุ่น

Y = ระดับการป้องกันน้ำ

ระดับ IP	การป้องกัน	เหมาะกับงาน
IP20	ป้องกันการสัมผัส	ภายในอาคาร
IP44	ป้องกันฝุ่นและละอองน้ำ	โรงงานทั่วไป
IP45	ป้องกันฝุ่นและน้ำกระเด็น	โรงงานอุตสาหกรรม
IP54	ป้องกันฝุ่นได้ดี	พื้นที่มีฝุ่น
IP65	กันฝุ่นและน้ำแรงดันสูง	ภายนอกอาคาร

**สำหรับงานของบริษัท เซาท์แลนด์รีซอร์ซ (เพชรบูรณ์) จำกัด ได้เลือกใช้ ตู้มาตรฐาน IP45 ซึ่งเหมาะสำหรับการติดตั้งในพื้นที่โรงงานที่มีฝุ่นและละอองน้ำในระดับหนึ่ง*

ข้อควรระวังในการใช้งานระบบ Star-Delta

แม้ว่าระบบ Star-Delta จะช่วยลดกระแสเริ่มต้นของมอเตอร์ได้ดี แต่ก็มีข้อควรระวังในการใช้งานดังนี้

1. มอเตอร์ต้องรองรับการต่อแบบ Star-Delta

มอเตอร์ที่ใช้ต้องเป็น มอเตอร์ 6 สาย และรองรับการต่อแบบ Star-Delta เท่านั้น

2. ไม่เหมาะกับโหลดที่ต้องแรงบิดสูงตอนสตาร์ท

เช่น

• เครื่องบด
• เครื่องอัด
• เครื่องปั๊มที่มีโหลดสูงตั้งแต่เริ่ม

เนื่องจากระบบ Star จะให้แรงบิดเริ่มต้นต่ำ

3. ต้องตั้งค่า Timer ให้เหมาะสม

หากตั้งเวลา สั้นเกินไป มอเตอร์อาจยังไม่เร่งความเร็ว
หากตั้งเวลา นานเกินไป อาจทำให้ระบบสตาร์ทไม่เหมาะสม

4. ต้องมี Interlock ป้องกัน Contactor ทำงานพร้อมกัน

Star และ Delta ห้ามทำงานพร้อมกัน เพราะจะทำให้เกิด Short Circuit

💰ราคาโครงการ

รายการ	ราคา
ตู้ควบคุมปั๊มน้ำ Star-Delta 15kW	15,620 บาท
VAT 7%	1,093.40 บาท
ราคารวมสุทธิ	16,713.40 บาท

ราคาดังกล่าวเป็นราคาสำหรับการออกแบบและประกอบตู้ควบคุมตามสเปกของลูกค้า โดยใช้อุปกรณ์ไฟฟ้าที่ได้มาตรฐาน เพื่อให้ระบบทำงานได้อย่างปลอดภัยและมีเสถียรภาพ

FAQ คำถามที่พบบ่อยเกี่ยวกับตู้ Star-Delta

✅ ตู้ Star-Delta ใช้กับมอเตอร์ขนาดเท่าไร?

โดยทั่วไปนิยมใช้กับมอเตอร์ตั้งแต่ 7.5 kW – 75 kW เนื่องจากมอเตอร์ขนาดใหญ่จะมีกระแสสตาร์ทสูง

Star-Delta ต่างจาก Soft Starter อย่างไร?

ระบบ	หลักการ
Star-Delta	เปลี่ยนการต่อขดลวด
Soft Starter	ควบคุมแรงดันไฟฟ้า

Star-Delta มีต้นทุนต่ำกว่า ส่วน Soft Starter จะควบคุมการสตาร์ทได้ละเอียดกว่า

✅ ตู้ควบคุมปั๊มน้ำจำเป็นต้องใช้ Star-Delta หรือไม่?

สำหรับปั๊มน้ำขนาดเล็กอาจใช้ Direct Start ได้ แต่สำหรับปั๊มน้ำขนาด 15kW ขึ้นไป มักเลือกใช้ Star-Delta เพื่อลดกระแสสตาร์ทของมอเตอร์

✅ ทำไมมอเตอร์ต้องใช้ Star-Delta?

เหตุผลหลักคือ

• ลดกระแสสตาร์ทของมอเตอร์
• ลดแรงกระชากของระบบไฟฟ้า
• ป้องกันแรงดันตกในระบบ
• ช่วยยืดอายุการใช้งานของอุปกรณ์ไฟฟ้า

✅ ตู้ Star-Delta ราคาเท่าไร?

ราคาของตู้ Star-Delta Starter จะขึ้นอยู่กับ

• ขนาดมอเตอร์
• ยี่ห้ออุปกรณ์
• มาตรฐานตู้ (IP Rating)
• อุปกรณ์เสริมในตู้

โดยทั่วไปตู้สำหรับมอเตอร์ 15kW จะถูกออกแบบตามสเปกของลูกค้าและสภาพการใช้งานของหน้างาน

สรุป

ตู้ควบคุมปั๊มน้ำ Star-Delta ขนาด 20HP (15kW) สำหรับบริษัท เซาท์แลนด์รีซอร์ซ (เพชรบูรณ์) จำกัด ถูกออกแบบมาเพื่อรองรับการทำงานของมอเตอร์ 3 เฟส 380V Mitsubishi โดยเน้นความปลอดภัย ประสิทธิภาพ และความทนทานของระบบ

การใช้ระบบ Star-Delta Starter ช่วยลดกระแสสตาร์ทของมอเตอร์ ลดผลกระทบต่อระบบไฟฟ้าในโรงงาน และช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ไฟฟ้า

ด้วยการเลือกใช้อุปกรณ์ที่ได้มาตรฐาน พร้อมการออกแบบตู้ที่เหมาะสมกับสภาพแวดล้อมของโรงงาน ทำให้ตู้ควบคุมชุดนี้สามารถทำงานได้อย่างมีเสถียรภาพ และตอบโจทย์การใช้งานในระบบปั๊มน้ำอุตสาหกรรมได้อย่างมีประสิทธิภาพ
