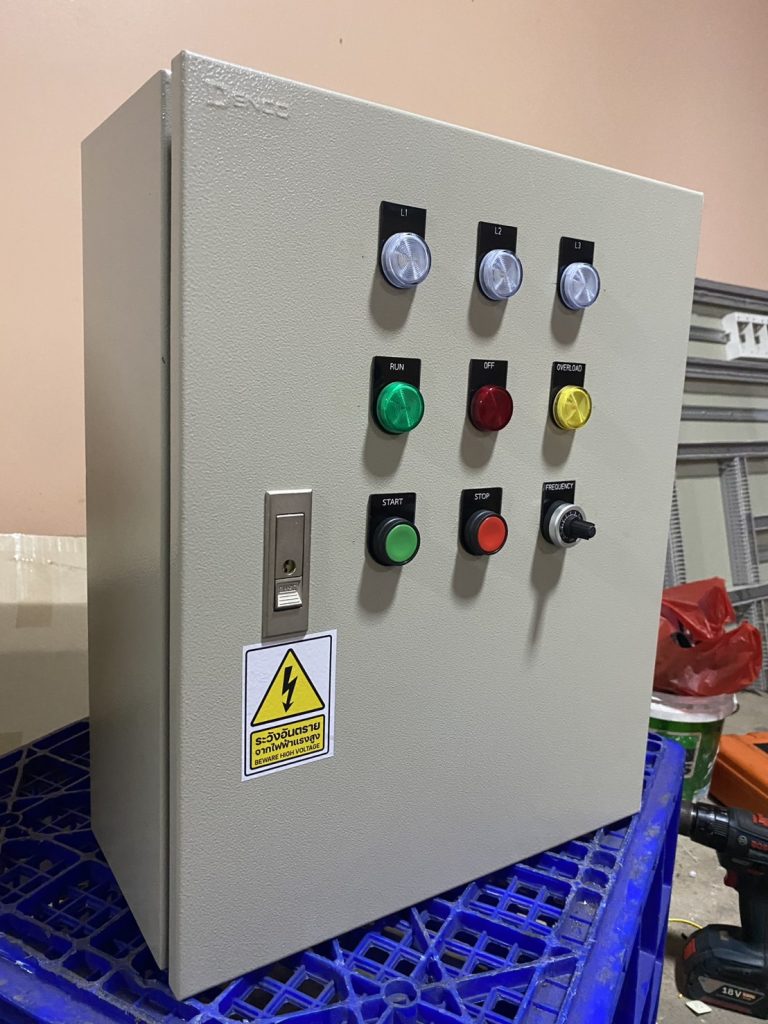

ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์

บริษัทรับออกแบบและผลิต ตู้ควบคุมอินเวอร์เตอร์ (VSD Panel / Inverter Control Panel) สำหรับควบคุมมอเตอร์ไฟฟ้าในโรงงานอุตสาหกรรม โดยตู้นี้เป็นรุ่นขนาด 0.37kW เหมาะสำหรับเครื่องจักรขนาดเล็กที่ต้องการปรับความเร็วรอบอย่างแม่นยำ ลดกระแสกระชาก และช่วยประหยัดพลังงาน

ภายในติดตั้ง Inverter Delta ME300 รุ่นยอดนิยมที่มีความเสถียรสูง ใช้งานง่าย ทนทาน เหมาะกับงานอุตสาหกรรมทั่วไป พร้อมประกอบตู้เรียบร้อย เดินสายเป็นระเบียบ พร้อมใช้งานทันที

💰 ราคา 12,000 บาท (ไม่รวม VAT 7%)

Scope of Work

งานผลิตและประกอบตู้ควบคุมรุ่นนี้ครอบคลุมดังนี้

• ออกแบบวงจรควบคุมมอเตอร์ผ่านระบบ Inverter
• เลือกขนาดอุปกรณ์ตามโหลดใช้งาน
• ประกอบตู้เหล็กมาตรฐานโรงงาน
• เดินสายภายในพร้อม Wire Marker
• ติดตั้งอุปกรณ์หน้าตู้ครบชุด
• ทดสอบการทำงานก่อนส่งมอบ
• พร้อมติดตั้งหน้างานหรือจัดส่งทั่วประเทศ

Technical Specifications

รายการ	รายละเอียด
ประเภทตู้	VSD Panel / Inverter Control Panel
ขนาดมอเตอร์รองรับ	0.37kW (0.5HP)
ระบบไฟเข้า	3 Phase 380-415VAC
ความถี่ไฟเข้า	50Hz
แรงดันขาออก	0 – Rated Voltage
ความถี่ขาออก	0 – 599Hz
ระบบควบคุม	Push Button + Potentiometer
ระดับป้องกันตู้	IP40
วัสดุตู้	เหล็กพ่นสี Powder Coating
การติดตั้ง	Indoor Use
ระบบระบายความร้อน	Natural / Drive Cooling

Delta ME300 รองรับการควบคุมมอเตอร์แบบ IM / PM พร้อมฟังก์ชันพื้นฐานครบถ้วน เหมาะกับงานทั่วไปและ OEM Machine

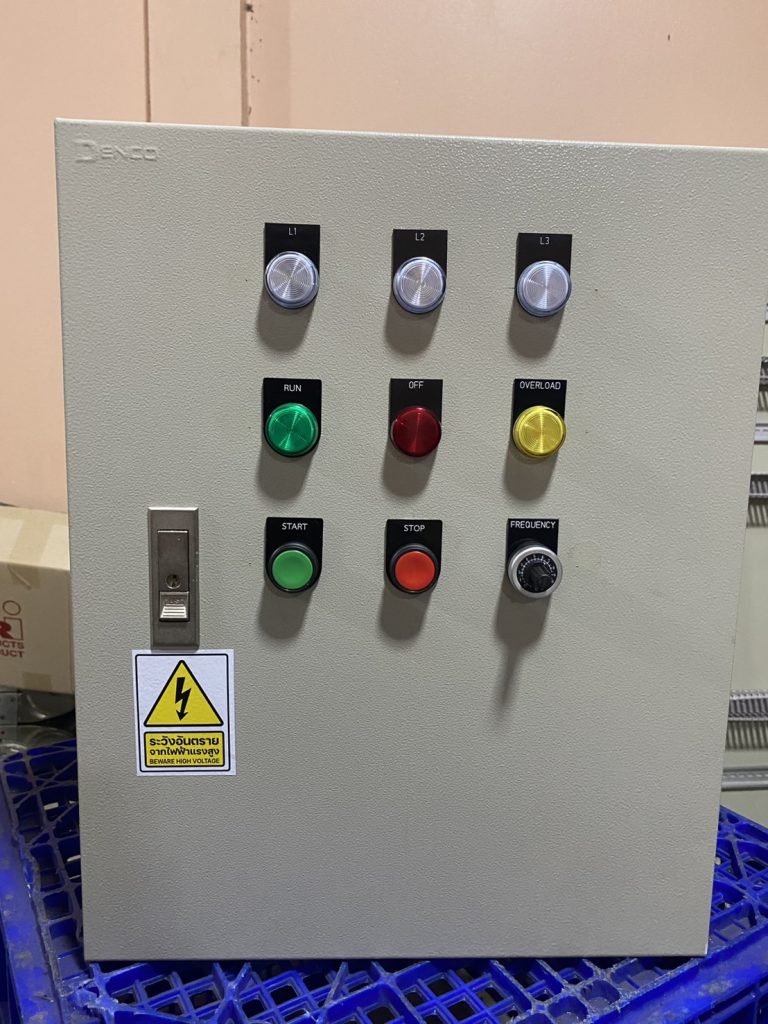

Front Panel Components

อุปกรณ์	รายละเอียด
L1 / L2 / L3	ตรวจสอบสถานะไฟเข้าแต่ละเฟส
RUN Lamp	มอเตอร์กำลังทำงาน
OFF Lamp	ระบบหยุด
OVERLOAD Lamp	แจ้งเตือน Fault / Overload
START	เริ่มเดินเครื่อง
STOP	หยุดเครื่อง
FREQUENCY	ปรับรอบมอเตอร์

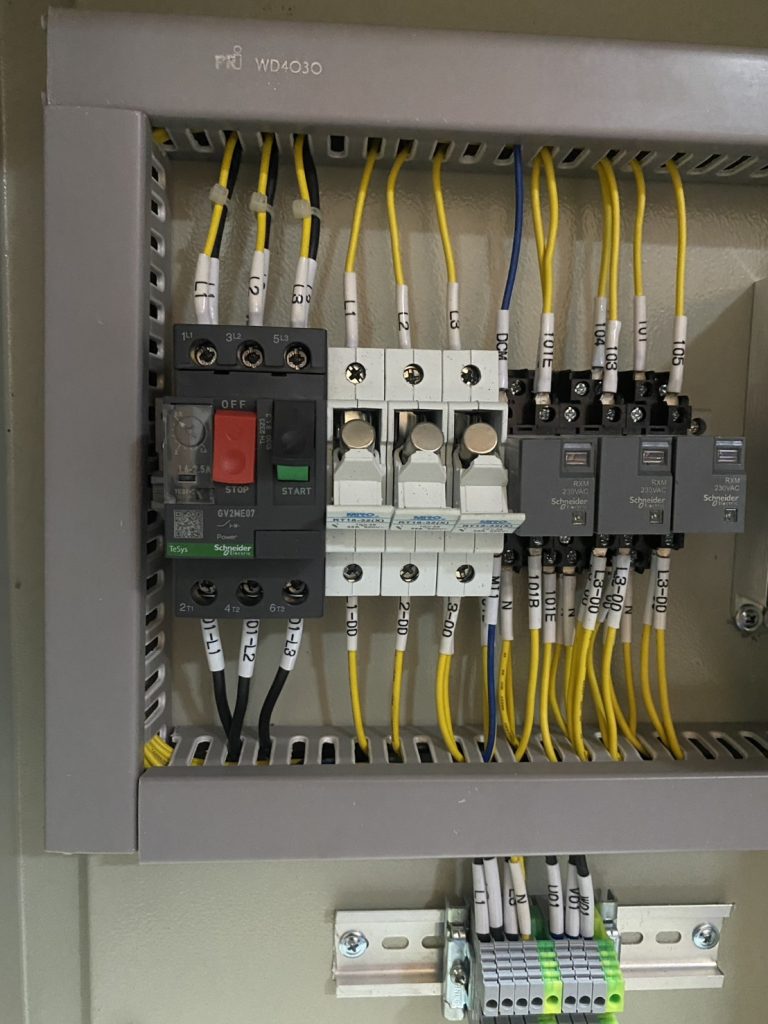

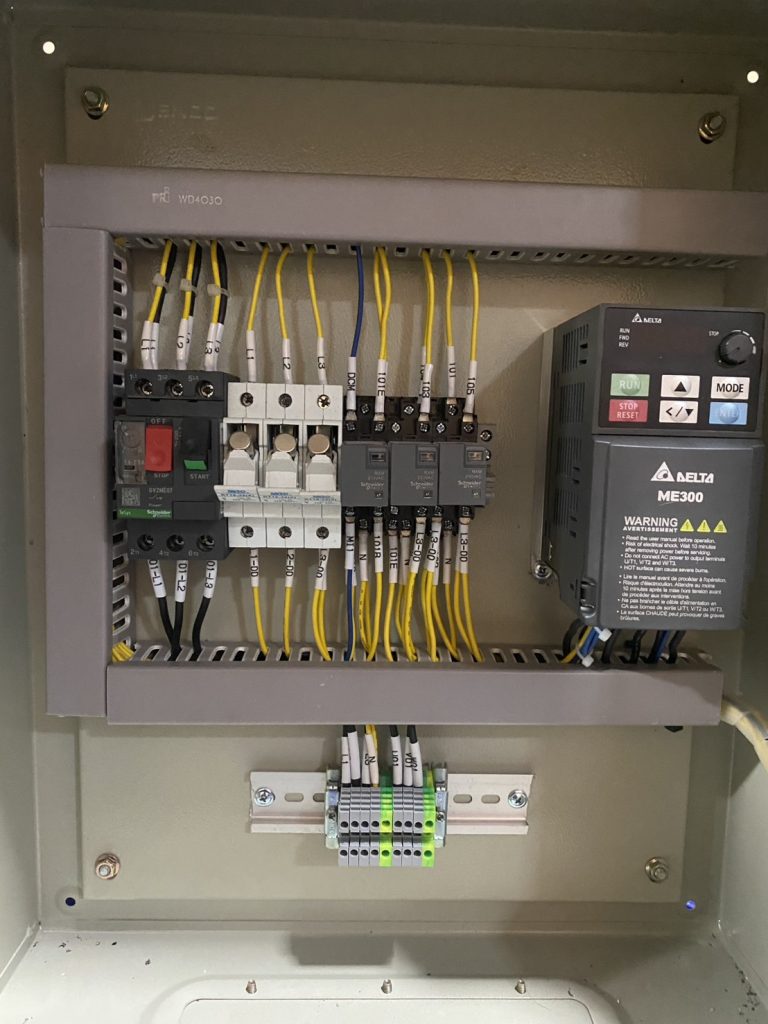

ตารางอุปกรณ์ภายในตู้ (Detailed Component List)

ลำดับ	อุปกรณ์	ยี่ห้อ	จำนวน	หน้าที่
1	Main Circuit Breaker (MCCB / Manual Motor Breaker)	Schneider	1 ชุด	ป้องกันกระแสเกินและตัดวงจรหลัก
2	Miniature Circuit Breaker (MCB) 3 Pole	Schneider	1 ชุด	ป้องกันวงจรย่อย / จ่ายไฟเข้า Inverter

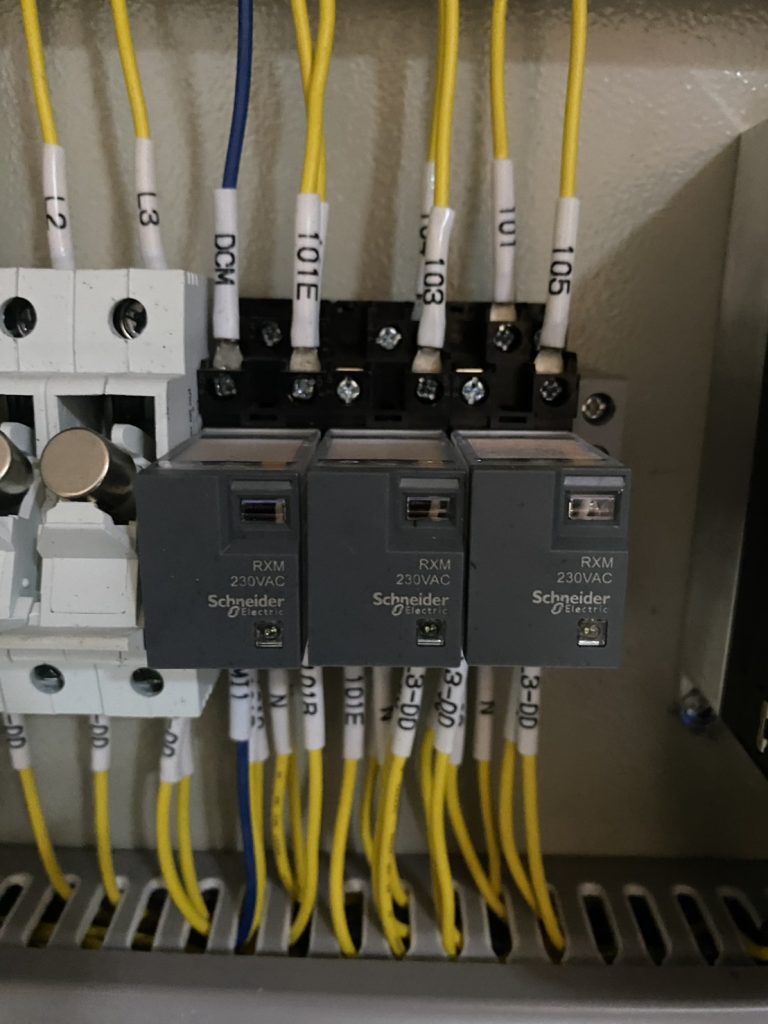

3	Magnetic / Relay Interface	Schneider	3 ชุด	รับคำสั่งควบคุม Start / Stop / Alarm
4	Inverter Drive รุ่น ME300	Delta	1 ชุด	ควบคุมความเร็วรอบมอเตอร์
5	Pilot Lamp White (L1,L2,L3)	Industrial Grade	3 ชุด	แสดงสถานะไฟเข้า 3 เฟส
6	Pilot Lamp Green	Industrial Grade	1 ชุด	แสดงสถานะ Run
7	Pilot Lamp Red	Industrial Grade	1 ชุด	แสดงสถานะ Stop
8	Pilot Lamp Yellow	Industrial Grade	1 ชุด	แสดง Overload / Fault
9	Push Button Start	Industrial Grade	1 ชุด	สั่งเริ่มเดินมอเตอร์
10	Push Button Stop	Industrial Grade	1 ชุด	สั่งหยุดมอเตอร์
11	Potentiometer VR Knob	Industrial Grade	1 ชุด	ปรับความเร็วรอบ
12	Terminal Block	Industrial Grade	1 ชุด	จุดต่อสายภายนอก
13	DIN Rail + Wire Duct	Standard	1 ชุด	จัดระเบียบอุปกรณ์ภายใน

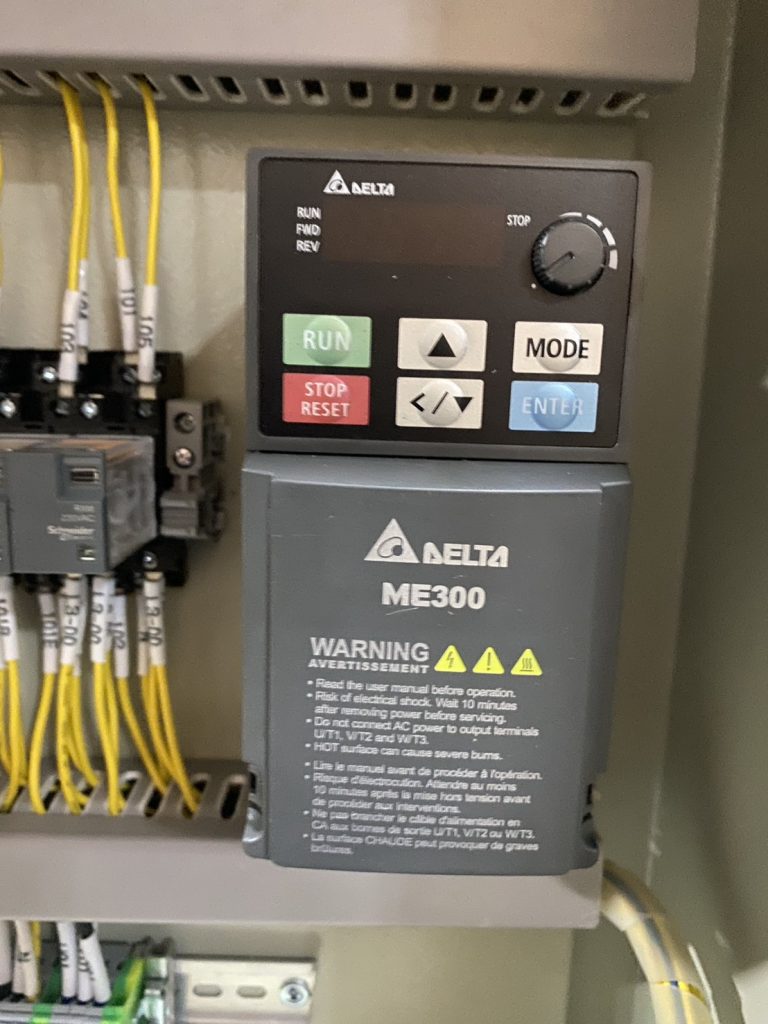

รายละเอียด Inverter Delta ME300

อินเวอร์เตอร์ Delta ME300 เป็นรุ่น Compact Vector Drive ที่ได้รับความนิยมสูงในงานโรงงานอุตสาหกรรม จุดเด่นคือขนาดเล็ก ติดตั้งง่าย และรองรับการใช้งานต่อเนื่อง

คุณสมบัติเด่น

• รองรับ IM / PM Motor
• ควบคุมแบบ V/F และ Sensorless Vector
• Starting Torque สูง
• ปรับความถี่ได้ถึง 599Hz
• มี RS-485 Modbus Communication
• Built-in Brake Chopper (บางรุ่น)
• ขนาดกะทัดรัด ประหยัดพื้นที่ตู้

System Operation

เมื่อจ่ายไฟเข้าตู้ ระบบจะแสดงสถานะไฟ 3 เฟสผ่านหลอด L1, L2, L3 ผู้ใช้งานสามารถกดปุ่ม START เพื่อให้มอเตอร์เริ่มทำงาน และใช้ปุ่มหมุน Frequency เพื่อปรับความเร็วรอบตามต้องการ

หากต้องการหยุดเครื่อง สามารถกดปุ่ม STOP ได้ทันที และหากเกิดโหลดเกิน ระบบจะแจ้งเตือนผ่านไฟ OVERLOAD

Protection Features

ตู้ควบคุมรุ่นนี้ออกแบบให้มีระบบป้องกันพื้นฐานเพื่อความปลอดภัยในการใช้งาน ได้แก่

• Overload Protection
• Short Circuit Protection
• Over Current Protection
• Under Voltage Protection
• Over Voltage Protection
• Motor Protection
• Main Breaker Isolation

จุดเด่นเชิงวิศวกรรม

ตู้รุ่นนี้เหมาะสำหรับผู้ใช้งานที่ต้องการระบบควบคุมมอเตอร์ขนาดเล็กแบบมืออาชีพ ด้วยการเลือกใช้ Delta ME300 ซึ่งสามารถควบคุมความเร็วได้แม่นยำ เดินเครื่องนุ่มนวล ลดแรงกระชากขณะสตาร์ท และช่วยยืดอายุการใช้งานของมอเตอร์

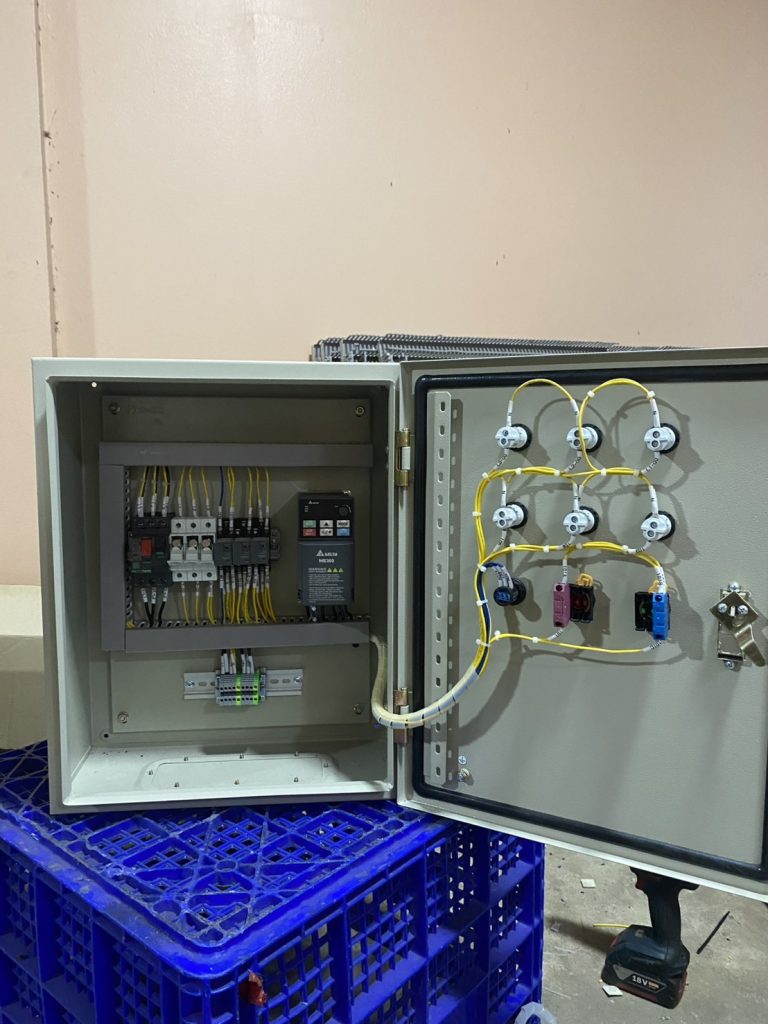

ภายในตู้มีการเดินสายพร้อมหมายเลขสาย (Wire Marker) ช่วยให้ตรวจเช็ก ซ่อมบำรุง และขยายระบบในอนาคตได้ง่าย

• เดินสายพร้อมหมายเลขสายทุกเส้น (Wire Marker)
• แยกวงจรกำลังและวงจรคอนโทรลชัดเจน
• Layout ภายในเป็นระเบียบ ซ่อมบำรุงง่าย
• ใช้รางเก็บสายมาตรฐาน
• รองรับการขยายระบบในอนาคต

Why Choose VSD Panel?

ตู้ควบคุมอินเวอร์เตอร์เหมาะสำหรับระบบที่ต้องการควบคุมความเร็วรอบมอเตอร์ให้สัมพันธ์กับโหลดจริง ช่วยลดการใช้พลังงาน ลดการสึกหรอของเครื่องจักร และทำให้ระบบเดินเครื่องนุ่มนวลกว่าการสตาร์ทตรงแบบทั่วไป เหมาะอย่างยิ่งกับงานปั๊ม พัดลม และระบบลำเลียง

เหมาะสำหรับงานประเภทใด

• ปั๊มน้ำขนาดเล็ก
• ปั๊มจ่ายสารเคมี
• พัดลมระบายอากาศ
• Mini Conveyor
• Dosing Screw Motor
• เครื่องบรรจุสินค้า
• เครื่องกวน / Mixer

Advantages

• ปรับรอบมอเตอร์ได้ตามต้องการ
• ลดค่าไฟฟ้า
• ลดแรงกระชากตอนสตาร์ท
• ใช้งานง่ายจากหน้าตู้
• งานประกอบเรียบร้อย
• ดูแลรักษาง่าย
• พร้อมใช้งานทันที

FAQ

ใช้กับมอเตอร์ 0.5HP ได้ไหม?

ได้ หากกระแสอยู่ในช่วงที่รองรับ

ปรับสปีดจากหน้าตู้ได้ไหม?

ได้ ใช้ปุ่มหมุนหน้าแผง

ใช้กับปั๊มน้ำได้ไหม?

ได้ เหมาะมากสำหรับปั๊มขนาดเล็ก

รับทำตามแบบไหม?

รับผลิตตามโหลด ตามสเปก และตามหน้างาน

ส่งต่างจังหวัดไหม?

จัดส่งทั่วประเทศไทย

อินเวอร์เตอร์ช่วยประหยัดไฟจริงไหม?

ช่วยได้ในงานปั๊ม พัดลม และโหลดที่ไม่ต้องเดินเต็มรอบตลอดเวลา

สามารถตั้งเวลาเปิดปิดได้ไหม?

สามารถเพิ่ม Timer หรือ PLC ได้ตามต้องการ

หากมอเตอร์ใหญ่กว่านี้ทำได้ไหม?

สามารถผลิตได้หลายขนาด ตั้งแต่ขนาดเล็กถึงระบบโรงงาน

มีคู่มือไหม?

มีคำแนะนำการใช้งานเบื้องต้น

หากเสียมีอะไหล่ไหม?

อุปกรณ์มาตรฐานสามารถหาอะไหล่และเซอร์วิสได้ง่าย

---

ระยะเวลาผลิตและการรับประกัน

รายการ	รายละเอียด
ระยะเวลาประกอบตู้	7 – 15 วันทำการ (ขึ้นอยู่กับสเปกและคิวงาน)
การรับประกัน	รับประกันสินค้า 1 ปี
การทดสอบก่อนส่งมอบ	ทดสอบระบบก่อนจัดส่งทุกตู้
บริการหลังการขาย	ให้คำปรึกษาด้านเทคนิค

ราคา

💰 12,000 บาท / ตู้
(ไม่รวมภาษีมูลค่าเพิ่ม 7%)

ทำไมต้องเลือกเรา  ?

• ออกแบบตามหน้างานจริง
• ใช้อุปกรณ์มาตรฐาน
• งานประกอบเรียบร้อย เดินสายเป็นระเบียบ
• ให้คำปรึกษาก่อนสั่งผลิต
• รับประกันสินค้า 1 ปี

---

รับผลิตตู้ควบคุมไฟฟ้าอุตสาหกรรมครบวงจร

รับออกแบบ ผลิต ติดตั้ง และเขียนโปรแกรม PLC / HMI สำหรับงานอุตสาหกรรม เช่น

• ตู้ควบคุมมอเตอร์
• ตู้ควบคุมปั๊มน้ำ
• ตู้ควบคุมสายพานลำเลียง
• ตู้ควบคุมระบบพ่นสี
• ตู้ MDB / DB
• ระบบ Automation ครบวงจร

หากต้องการ ตู้ควบคุมไฟฟ้าที่ออกแบบตรงการใช้งานจริง ใช้อุปกรณ์แท้ และประกอบอย่างมืออาชีพ
ติดต่อทีมงาน Taradinverter ได้เลยค่ะ📞 โทร: 095-763-1816 (Weerut)
📧 อีเมล: WKBEng03@hotmail.com
🌐 เว็บไซต์: www.taradinverter.com
📍 ส่งงานตรงเวลา มั่นใจคุณภาพทุกใบ
