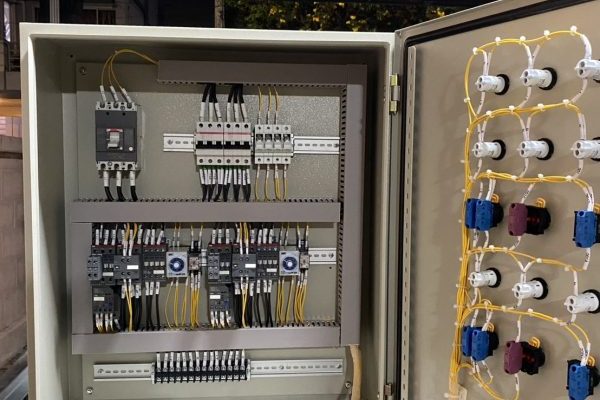

ตู้ควบคุมปั๊มน้ำชิลเลอร์ 2×18.5kW Star-Delta ใช้อุปกรณ์ ABB พร้อมระบบ Run 1 / Spare 1

PTM Tech รับออกแบบและผลิตตู้ควบคุมปั๊มน้ำสำหรับระบบชิลเลอร์และงานอุตสาหกรรม โดยตู้นี้ออกแบบสำหรับควบคุมมอเตอร์ปั๊มน้ำขนาด 18.5kW จำนวน 2 ตัว ใช้งานในรูปแบบ Run 1 / Spare 1 เพื่อเพิ่มความต่อเนื่องของระบบ ลดความเสี่ยงเมื่อปั๊มหลักเกิดขัดข้อง

ระบบสตาร์ทมอเตอร์เป็นแบบ Star-Delta Starter ช่วยลดกระแสกระชากขณะเริ่มเดินมอเตอร์ เหมาะสำหรับมอเตอร์ขนาดกลางถึงใหญ่ ช่วยลดผลกระทบต่อระบบไฟฟ้า และช่วยยืดอายุอุปกรณ์ภายในตู้

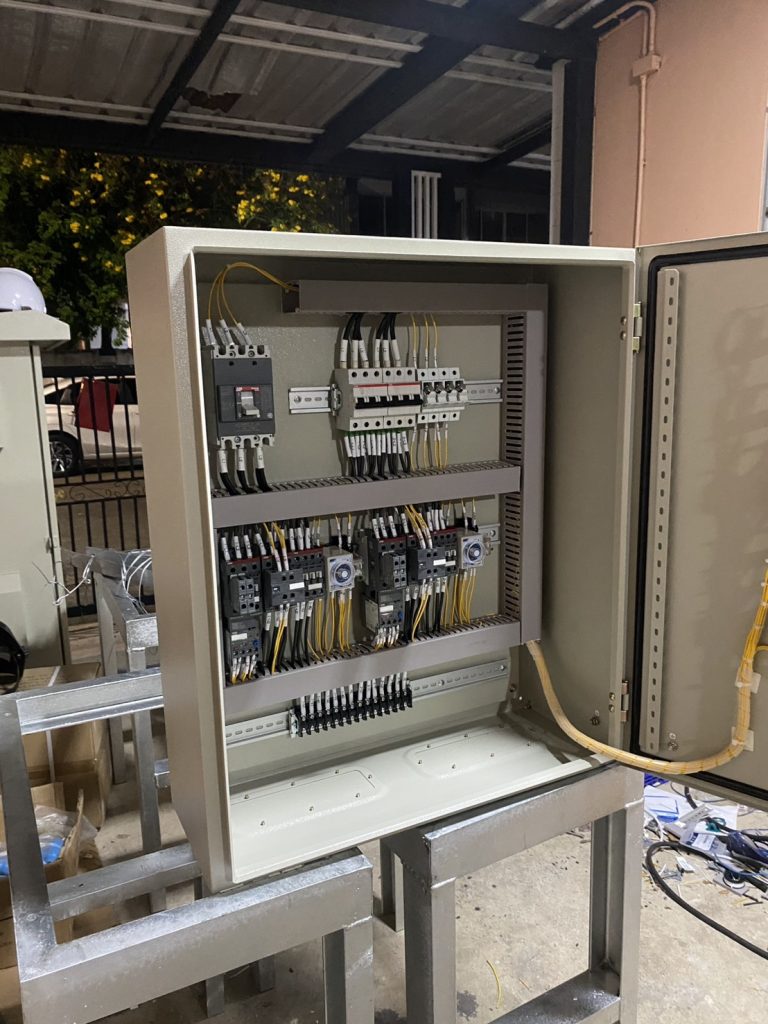

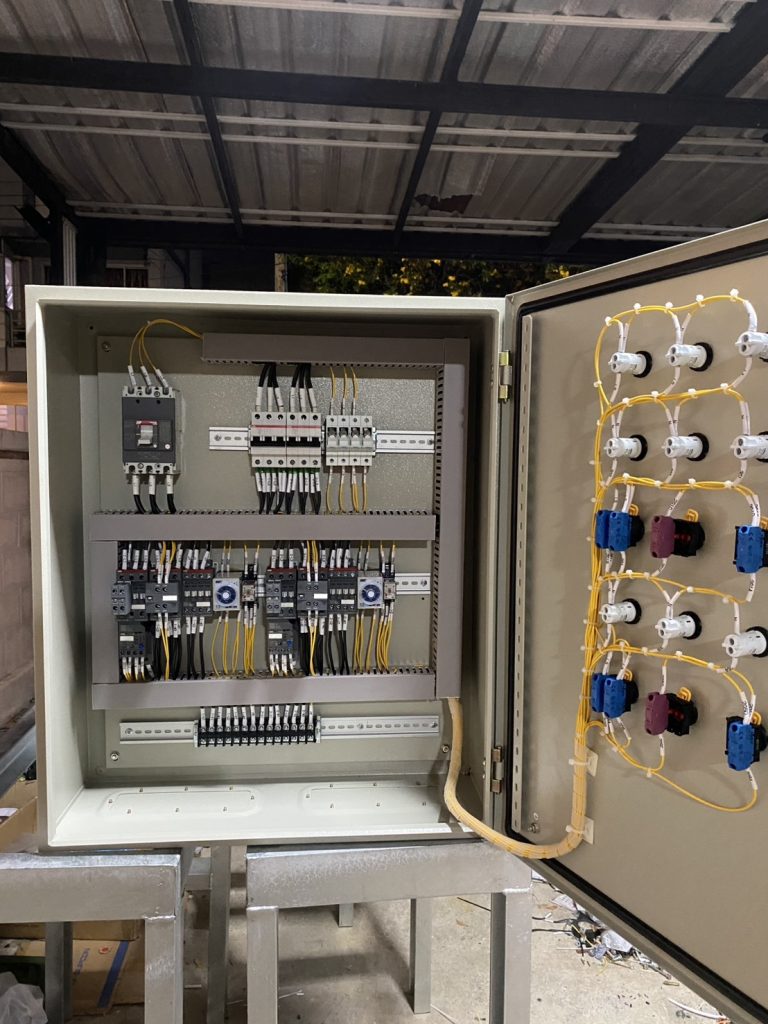

ภายในตู้เลือกใช้อุปกรณ์คุณภาพจาก ABB พร้อมประกอบในตู้เหล็ก Denco แข็งแรง ทนทาน เหมาะสำหรับติดตั้งภายในอาคารหรือห้องเครื่อง

Scope of Work (ขอบเขตงาน)

บริษัทให้บริการออกแบบ ประกอบ และทดสอบตู้ควบคุมปั๊มน้ำชิลเลอร์ขนาด 2×18.5kW ระบบ Star-Delta สำหรับใช้งานในโรงงานอุตสาหกรรมและระบบปรับอากาศขนาดใหญ่ โดยขอบเขตงานประกอบด้วย

• ออกแบบวงจร Power และ Control ตามโหลดใช้งานจริง
• คัดเลือกอุปกรณ์มาตรฐานอุตสาหกรรม ABB
• ประกอบอุปกรณ์ภายในตู้เหล็ก Denco
• เดินสายไฟภายในพร้อมหมายเลขสาย (Wire Marker)
• ติดตั้งอุปกรณ์หน้าตู้ พร้อมป้ายชื่อใช้งานชัดเจน
• ทดสอบการทำงานระบบ Start / Stop / Interlock ก่อนส่งมอบ
• ทดสอบระบบ Star-Delta Switching
• ตรวจสอบความเรียบร้อยก่อนจัดส่ง
• รองรับการต่อวงจร Auto เพิ่มเติมจากอุปกรณ์ภายนอกในอนาคต

จุดเด่นของตู้ควบคุมรุ่นนี้

ระบบ Run 1 / Spare 1

รองรับการใช้งานปั๊มหลัก 1 ตัว และปั๊มสำรอง 1 ตัว หากปั๊มหลักมีปัญหา ผู้ใช้งานสามารถสลับไปใช้งานอีกตัวได้ทันที ช่วยลด Downtime ของระบบ

ระบบ Star-Delta Starter

ลดกระแสกระชากช่วงเริ่มสตาร์ทมอเตอร์ เหมาะกับมอเตอร์ขนาด 18.5kW ช่วยถนอมระบบไฟและลดภาระโหลดเริ่มต้น

ใช้อุปกรณ์ ABB มาตรฐานอุตสาหกรรม

มั่นใจเรื่องคุณภาพ ความทนทาน และการหาอะไหล่ในอนาคต

รองรับการต่อระบบ Auto เพิ่มเติม

ภายในตู้เตรียมวงจรไว้รองรับการเชื่อมต่ออุปกรณ์ภายนอกในอนาคต เช่น Pressure Switch, Flow Switch หรือระบบควบคุมอื่นเพิ่มเติม

หน้าตู้ใช้งานง่าย

มีปุ่ม Start / Stop พร้อม Selector Switch แยกควบคุมแต่ละปั๊มอย่างชัดเจน

Technical Specification

รายการ	รายละเอียด
ประเภทตู้	ตู้ควบคุมปั๊มน้ำชิลเลอร์
ระบบควบคุม	Star-Delta
จำนวนมอเตอร์	2 ตัว
ขนาดมอเตอร์	18.5kW x 2
ระบบทำงาน	Run 1 / Spare 1
แรงดันไฟฟ้า	400Vac
ระบบไฟ	3 Phase
ความถี่	50Hz
Main Breaker	MCCB ABB 100A 3P
ตู้เหล็ก	Denco
การติดตั้ง	ภายในอาคาร (Indoor)
รับประกัน	1 ปี
ระยะเวลาผลิต	7-15 วัน

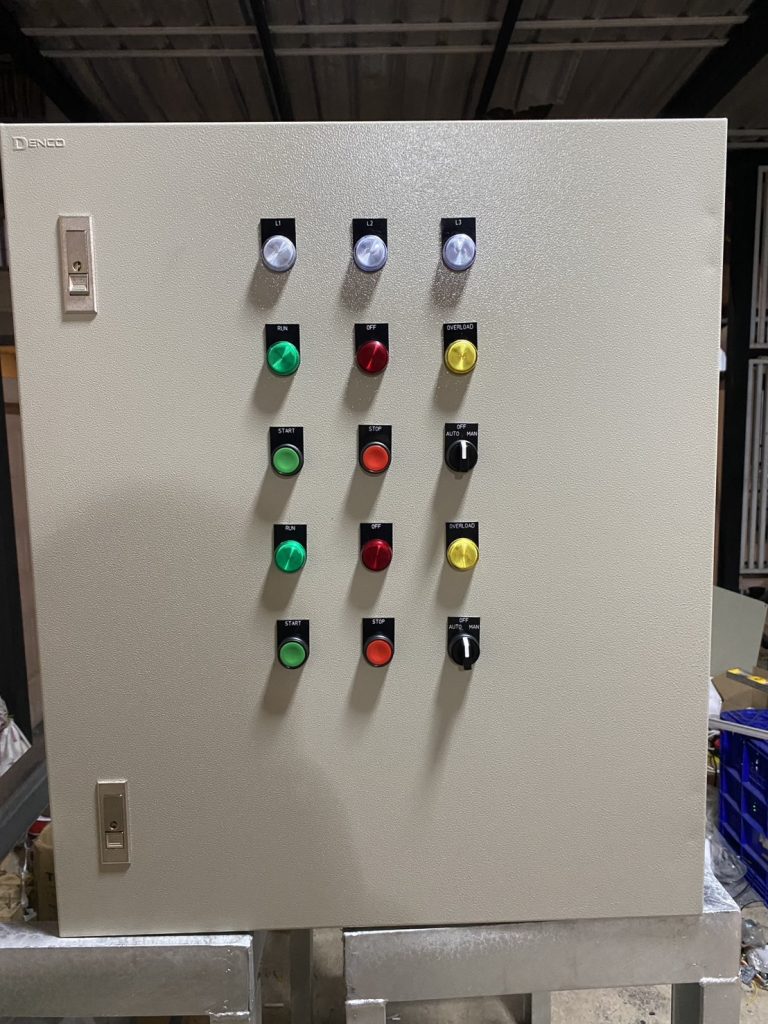

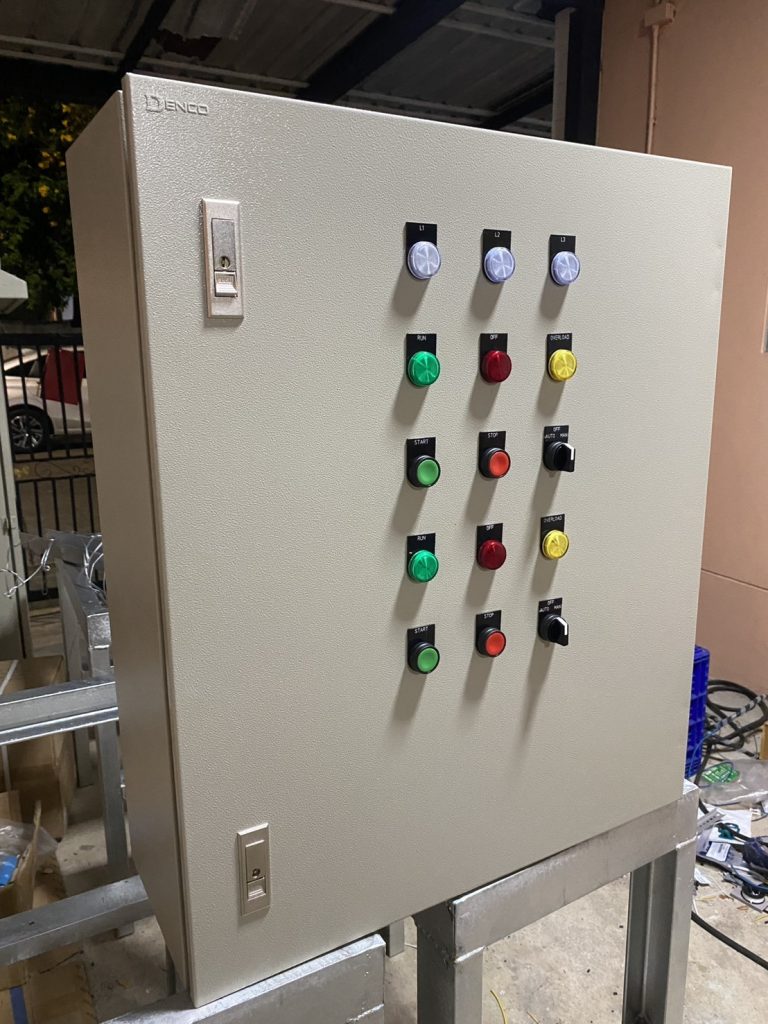

ตารางอุปกรณ์หน้าตู้ (Front Panel Components)

ลำดับ	รายการอุปกรณ์	สี	จำนวน	หน้าที่การทำงาน
1	Pilot Lamp แสดงเฟส L1	ขาว	1 ดวง	แสดงสถานะไฟเฟส L1 เข้าตู้
2	Pilot Lamp แสดงเฟส L2	ขาว	1 ดวง	แสดงสถานะไฟเฟส L2 เข้าตู้
3	Pilot Lamp แสดงเฟส L3	ขาว	1 ดวง	แสดงสถานะไฟเฟส L3 เข้าตู้
4	Pilot Lamp RUN ชุดที่ 1	เขียว	1 ดวง	แสดงสถานะมอเตอร์ปั๊มตัวที่ 1 ทำงาน
5	Pilot Lamp OFF ชุดที่ 1	แดง	1 ดวง	แสดงสถานะมอเตอร์ปั๊มตัวที่ 1 หยุด
6	Pilot Lamp OVERLOAD ชุดที่ 1	เหลือง	1 ดวง	แจ้งเตือนมอเตอร์ปั๊มตัวที่ 1 โอเวอร์โหลด
7	Push Button START ชุดที่ 1	เขียว	1 ตัว	สั่งเริ่มทำงานปั๊มตัวที่ 1
8	Push Button STOP ชุดที่ 1	แดง	1 ตัว	สั่งหยุดทำงานปั๊มตัวที่ 1
9	Selector Switch OFF / AUTO / MAN ชุดที่ 1	ดำ	1 ตัว	เลือกโหมดการทำงานปั๊มตัวที่ 1
10	Pilot Lamp RUN ชุดที่ 2	เขียว	1 ดวง	แสดงสถานะมอเตอร์ปั๊มตัวที่ 2 ทำงาน
11	Pilot Lamp OFF ชุดที่ 2	แดง	1 ดวง	แสดงสถานะมอเตอร์ปั๊มตัวที่ 2 หยุด
12	Pilot Lamp OVERLOAD ชุดที่ 2	เหลือง	1 ดวง	แจ้งเตือนมอเตอร์ปั๊มตัวที่ 2 โอเวอร์โหลด
13	Push Button START ชุดที่ 2	เขียว	1 ตัว	สั่งเริ่มทำงานปั๊มตัวที่ 2
14	Push Button STOP ชุดที่ 2	แดง	1 ตัว	สั่งหยุดทำงานปั๊มตัวที่ 2
15	Selector Switch OFF / AUTO / MAN ชุดที่ 2	ดำ	1 ตัว	เลือกโหมดการทำงานปั๊มตัวที่ 2
16	Door Lock Handle	เงิน	2 ชุด	สำหรับเปิด-ปิดและล็อกประตูตู้

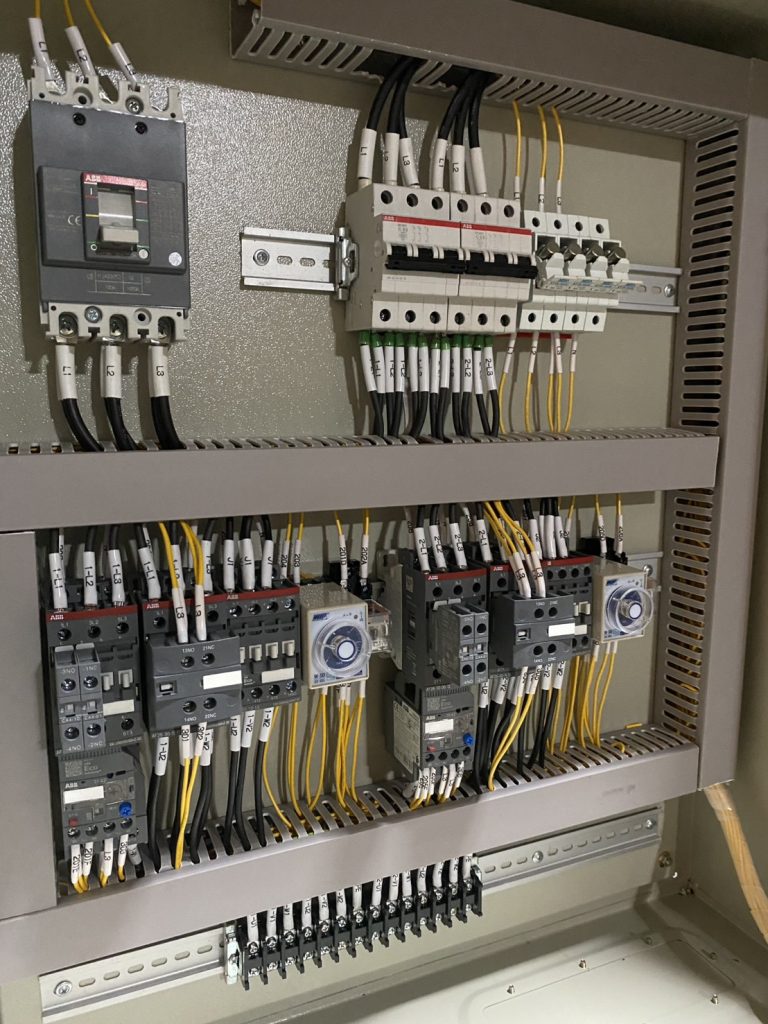

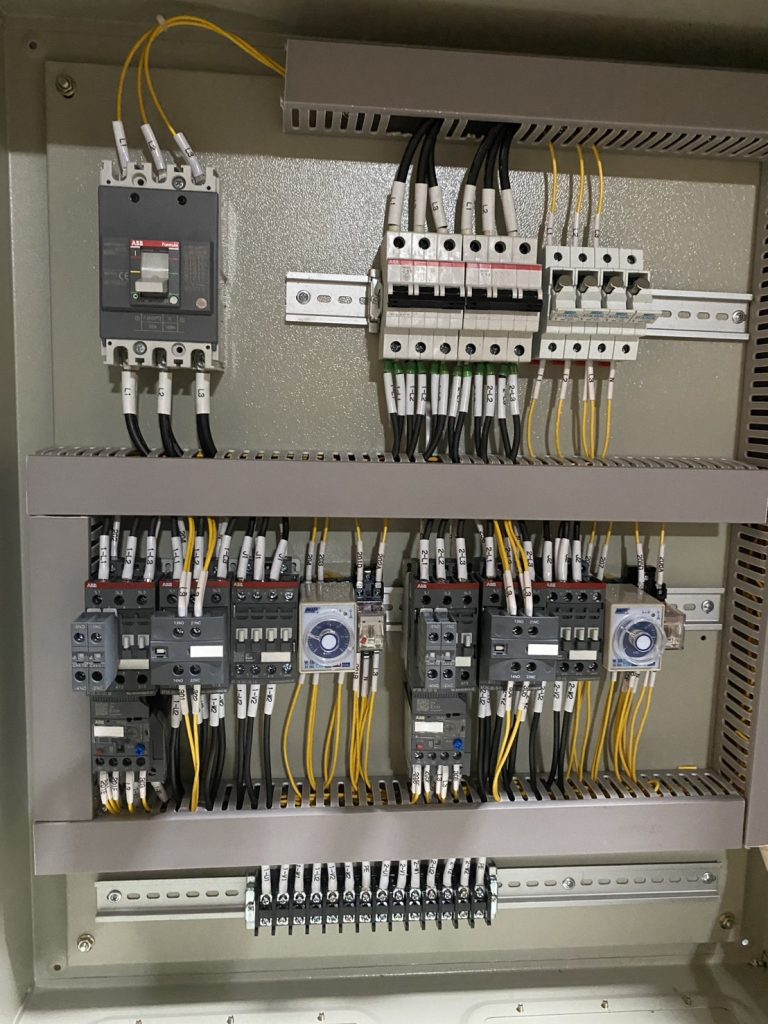

ตารางอุปกรณ์ภายในตู้ (Main Components)

ลำดับ	รายการอุปกรณ์	ยี่ห้อ	จำนวน	หน้าที่การทำงาน
1	Main MCCB 100A 3P	ABB	1 ชุด	ตัดต่อไฟหลักและป้องกันกระแสเกิน / ลัดวงจร
2	Magnetic Contactor (Main / Star / Delta)	ABB	6 ตัว	ควบคุมการสตาร์ทมอเตอร์แบบ Star-Delta สำหรับปั๊ม 2 ชุด
3	Thermal Overload Relay	ABB	2 ตัว	ป้องกันมอเตอร์โอเวอร์โหลด
4	Miniature Circuit Breaker (MCB)	ABB	หลายตัว	ป้องกันวงจรควบคุมและวงจรย่อยภายในตู้
5	Timer Relay Star-Delta	Standard	2 ตัว	หน่วงเวลาสลับจาก Star ไป Delta
6	Phase Protection Relay (เฉพาะรุ่นเสริม)	Standard	1 ตัว	ป้องกันไฟขาดเฟส / สลับเฟส / ไฟเกิน / ไฟตก
7	Push Button START	Industrial Grade	2 ชุด	สั่งเริ่มทำงานปั๊มแต่ละตัว
8	Push Button STOP	Industrial Grade	2 ชุด	สั่งหยุดการทำงานปั๊มแต่ละตัว
9	Selector Switch OFF-AUTO-MAN	Industrial Grade	2 ชุด	เลือกโหมดการทำงาน
10	Pilot Lamp Indication	Industrial Grade	หลายดวง	แสดงสถานะไฟเข้า RUN / OFF / OVERLOAD
11	Terminal Block	Standard	1 ชุด	จุดต่อสายไฟเข้า-ออก
12	ตู้เหล็กพร้อมเพลทประกอบ	Denco	1 ชุด	โครงสร้างตู้สำหรับติดตั้งอุปกรณ์
13	Wire Duct / รางเก็บสาย	Standard	1 ชุด	จัดเก็บสายภายในให้เรียบร้อย
14	Wire Marker / Ferrule	Standard	1 ชุด	ระบุหมายเลขสาย ง่ายต่อการซ่อมบำรุง

ตัวเลือกราคา

รุ่น	ราคา
รุ่นมาตรฐาน	32,000 บาท (ไม่รวม VAT 7%)
รุ่นเพิ่ม Phase Protection	33,500 บาท (ไม่รวม VAT 7%)

ระบบ Phase Protection (รุ่นเสริม)

เพิ่มความปลอดภัยให้มอเตอร์และระบบไฟฟ้า ด้วยระบบป้องกัน

• ไฟขาดเฟส
• ไฟสลับเฟส
• ไฟเกินแรงดัน
• ไฟตกแรงดัน

เหมาะสำหรับหน้างานที่แรงดันไฟไม่นิ่ง หรือระบบที่ต้องการความปลอดภัยสูง

เหมาะสำหรับงานประเภทใด

• ระบบชิลเลอร์โรงงาน
• ระบบส่งน้ำหล่อเย็น
• ปั๊มน้ำอุตสาหกรรม
• ระบบ Cooling Tower
• อาคารสำนักงาน / โรงงาน / โกดัง

FAQ ลูกค้าชอบถามก่อนซื้อ

Q1: ตู้นี้เหมาะกับงานอะไร?

เหมาะสำหรับระบบปั๊มน้ำชิลเลอร์ ระบบน้ำหล่อเย็น Cooling Tower และงานปั๊มน้ำอุตสาหกรรมทั่วไป

Q2: ใช้กับมอเตอร์ขนาดเท่าไร?

รองรับมอเตอร์จำนวน 2 ตัว ขนาดตัวละ 18.5kW

Q3: ทำไมต้องใช้ระบบ Star-Delta?

ช่วยลดกระแสกระชากขณะสตาร์ทมอเตอร์ ลดโหลดกระชากของระบบไฟฟ้า

Q4: ใช้งานปั๊ม 2 ตัวพร้อมกันได้ไหม?

รุ่นนี้ออกแบบเป็นระบบ Run 1 / Spare 1 ใช้งานทีละตัว

Q5: มีระบบ Auto มาให้หรือไม่?

ภายในตู้เตรียมวงจรไว้รองรับการต่อระบบ Auto เพิ่มเติมจากอุปกรณ์ภายนอก

Q6: ถ้าไฟตก ไฟขาดเฟส ป้องกันได้ไหม?

สามารถเลือกสั่งรุ่นเพิ่ม Phase Protection เพื่อป้องกันไฟขาดเฟส ไฟสลับเฟส ไฟเกิน และไฟตก

Q7: ใช้อุปกรณ์ยี่ห้ออะไร?

อุปกรณ์หลักภายในตู้ใช้งาน ABB

Q8: ใช้เวลาผลิตกี่วัน?

ประมาณ 7–15 วันทำการ ขึ้นอยู่กับคิวงานและสเปกที่ลูกค้าเลือก

Q9: รับประกันกี่ปี?

รับประกันสินค้า 1 ปี

Q10: สามารถปรับแบบตามหน้างานได้ไหม?

ได้ สามารถสั่งผลิตตามแบบลูกค้า หรือปรับสเปกตามงบประมาณได้
