ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์

ระบบปั๊มน้ำในโรงงานอุตสาหกรรมเป็นระบบที่ต้องทำงานอย่างต่อเนื่องและมีความน่าเชื่อถือสูง การเลือกใช้ตู้ควบคุมที่ออกแบบอย่างถูกต้อง ไม่เพียงช่วยให้มอเตอร์ทำงานได้อย่างมีประสิทธิภาพ แต่ยังช่วยลดความเสียหายจากไฟฟ้าลัดวงจร กระแสเกิน และเพิ่มความปลอดภัยในการใช้งาน

Taradinverter ให้บริการออกแบบ ผลิต และประกอบตู้ควบคุมไฟฟ้าตามความต้องการของลูกค้า โดยเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรม พร้อมออกแบบวงจรควบคุมให้เหมาะสมกับลักษณะการใช้งานจริง เพื่อให้ระบบมีความเสถียร ดูแลรักษาง่าย และพร้อมใช้งานทันทีหลังติดตั้ง

หนึ่งในผลงานล่าสุดของทีมวิศวกร คือ ตู้ควบคุมปั๊มน้ำแบบ Direct On Line (DOL) สำหรับมอเตอร์ขนาด 5.5 kW จำนวน 2 เครื่อง ที่ออกแบบให้รองรับการทำงานทั้งแบบ Manual และ Automatic ผ่าน Float Switch พร้อมวงจรควบคุมแรงดันต่ำ 24VDC และผ่านการทดสอบ (Factory Acceptance Test : FAT) ก่อนส่งมอบให้ลูกค้า

Project Overview

รายการ	รายละเอียด
Project	DOL Pump Control Panel
Customer	บริษัท นาโน เคม เทค จำกัด (NANO CHEM TECH COMPANY LIMITED)
วันที่ส่งมอบ	15 กรกฎาคม 2569
ลักษณะงาน	ออกแบบ ประกอบ และทดสอบตู้ควบคุม
การติดตั้ง	ลูกค้านำไปติดตั้งเอง
ประเภทตู้	DOL Pump Control Panel
จำนวนมอเตอร์	2 เครื่อง
กำลังมอเตอร์	5.5 kW (ประมาณ 7.5 HP) ต่อเครื่อง
ระบบสตาร์ท	Direct On Line (DOL)
ระบบควบคุม	OFF / AUTO / MANUAL
ระบบอัตโนมัติ	Float Switch (NO)
Control Voltage	24VDC

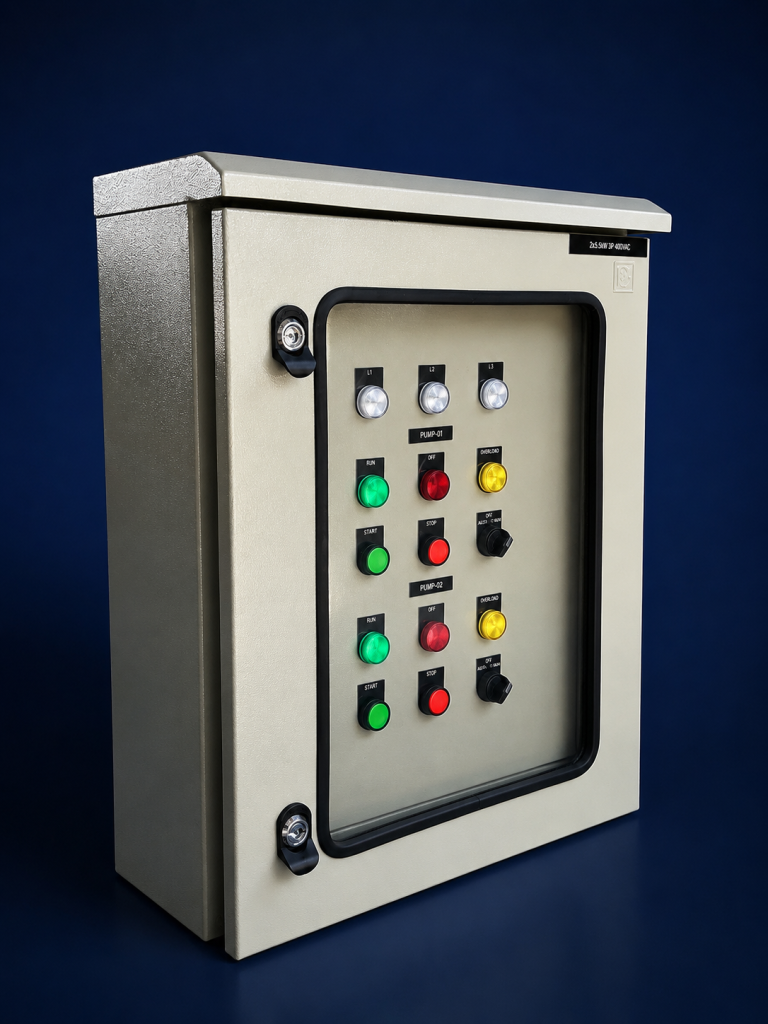

ตู้ควบคุม	Denco DSG-10 Outdoor Waterproof Cabinet

ความต้องการของลูกค้า (Customer Requirement)

ลูกค้าต้องการตู้ควบคุมสำหรับมอเตอร์ปั๊มจำนวน 2 เครื่อง โดยให้สามารถใช้งานได้ทั้งในโหมด Manual และ Automatic ผ่าน Float Switch เพื่อเพิ่มความสะดวกในการควบคุมระบบ ลดการเฝ้าดูแลจากผู้ปฏิบัติงาน และให้สามารถควบคุมปั๊มทั้งสองเครื่องได้อย่างอิสระ

นอกจากนี้ ลูกค้ายังต้องการเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรมที่มีความน่าเชื่อถือ สามารถจัดหาอะไหล่ได้ง่าย และรองรับการใช้งานในระยะยาว

แนวทางการออกแบบของ Taradinverter

สำหรับโครงการนี้ ทีมวิศวกรได้เลือกใช้ระบบ Direct On Line (DOL) ซึ่งเหมาะกับมอเตอร์ขนาด 5.5 kW โดยออกแบบให้ปั๊มทั้งสองเครื่องสามารถทำงานได้ทั้งแบบ Manual และ Automatic ผ่าน Float Switch

วงจรควบคุมใช้แรงดัน 24VDC แยกจากวงจรกำลัง เพื่อเพิ่มความปลอดภัย ลดความเสี่ยงจากไฟฟ้าแรงดันสูง และช่วยให้การตรวจสอบหรือบำรุงรักษาทำได้ง่ายขึ้น

ภายในตู้มีการจัดวางอุปกรณ์บน DIN Rail อย่างเป็นระเบียบ เดินสายพร้อม Wire Marker และติดป้ายกำกับอุปกรณ์ทุกจุด ช่วยให้การตรวจสอบและแก้ไขปัญหาในอนาคตทำได้รวดเร็ว

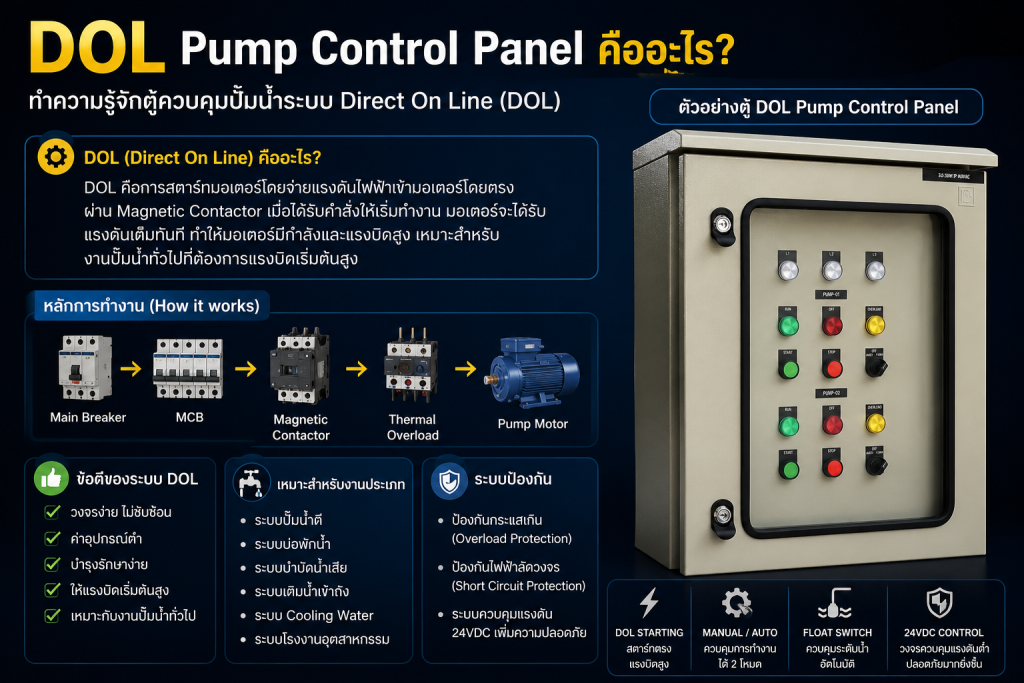

DOL Pump Control Panel คืออะไร?

DOL (Direct On Line) คือการสตาร์ทมอเตอร์โดยจ่ายแรงดันไฟฟ้าเข้าสู่มอเตอร์โดยตรงผ่าน Magnetic Contactor เมื่อได้รับคำสั่งให้เริ่มทำงาน มอเตอร์จะได้รับแรงดันเต็มทันที จึงให้แรงบิดเริ่มต้นสูงและมีวงจรควบคุมที่ไม่ซับซ้อน

ระบบ DOL เหมาะกับเครื่องจักรที่มีกำลังไม่สูงมาก หรือระบบไฟฟ้าที่สามารถรองรับกระแสสตาร์ทได้ เช่น

• ระบบปั๊มน้ำ
• พัดลมอุตสาหกรรม
• Blower
• Conveyor
• Compressor ขนาดเล็ก
• เครื่องจักรทั่วไป

ข้อดีคือ วงจรง่าย ดูแลรักษาง่าย ค่าใช้จ่ายไม่สูง และมีความน่าเชื่อถือสูง

หลักการทำงานของตู้ควบคุม

เมื่อเปิด Main Breaker ระบบจะจ่ายไฟเข้าสู่วงจรกำลังและวงจรควบคุม จากนั้น Switching Power Supply จะทำหน้าที่แปลงไฟ 220VAC เป็น 24VDC เพื่อใช้ในวงจรควบคุม

ผู้ใช้งานสามารถเลือกโหมดการทำงานของแต่ละปั๊มได้ดังนี้

OFF

ตัดการทำงานของปั๊ม

MANUAL

ผู้ใช้งานสั่งเดินและหยุดปั๊มผ่านปุ่ม Start และ Stop

AUTO

ระบบรับสัญญาณจาก Float Switch (NO)

เมื่อ Float Switch ทำงาน รีเลย์ CR1 จะรับสัญญาณและสั่งงานวงจร Auto ของ Pump-01 (CR2) และ Pump-02 (CR5) จากนั้นรีเลย์ Start (CR4 และ CR7) จะสั่งให้ Magnetic Contactor ของปั๊มทั้งสองเครื่องทำงานพร้อมกัน ทำให้ Pump-01 และ Pump-02 เริ่มเดินเครื่องในเวลาเดียวกัน

ระบบนี้เป็น การควบคุมปั๊มแบบอิสระ (Independent Pump Control) ไม่มีระบบสลับปั๊ม (Alternating / Lead-Lag) และหากปั๊มเครื่องใดเครื่องหนึ่งเกิด Overload อีกเครื่องจะไม่เริ่มทำงานแทนโดยอัตโนมัติ

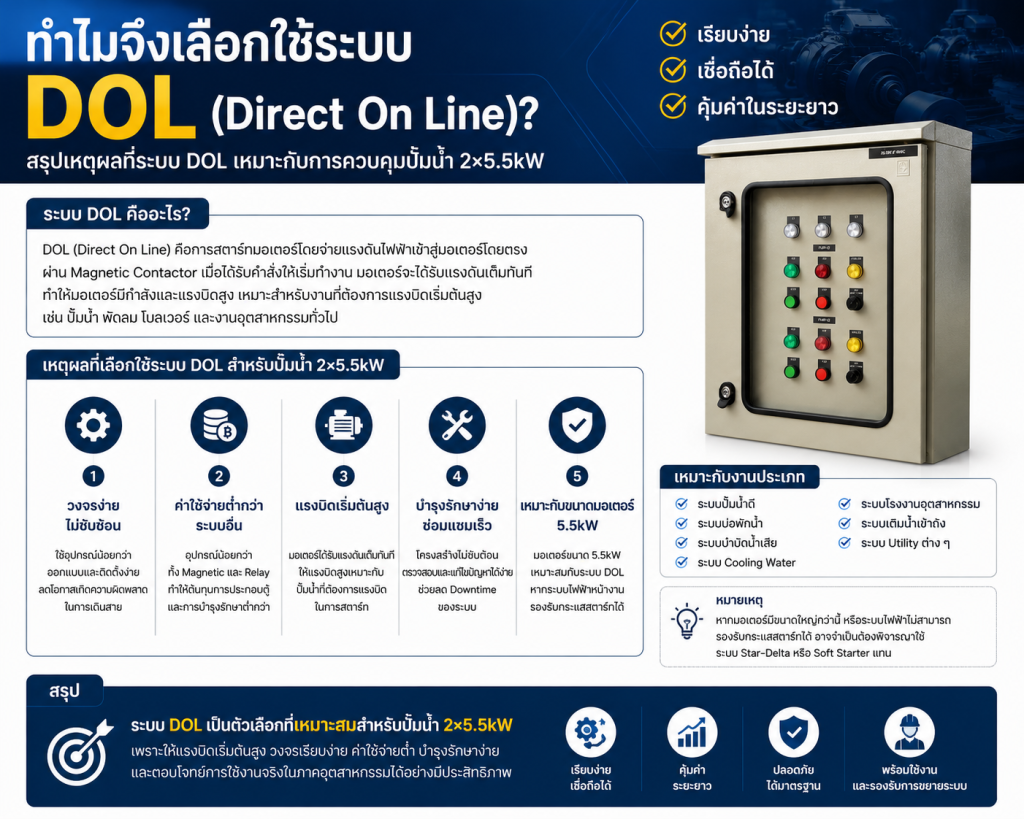

ทำไมจึงเลือกใช้ระบบ DOL (Direct On Line)?

การสตาร์ทมอเตอร์แบบ Direct On Line (DOL) เป็นวิธีการสตาร์ทที่ได้รับความนิยมมากที่สุดในระบบอุตสาหกรรม เนื่องจากมีโครงสร้างวงจรง่าย ใช้อุปกรณ์ไม่มาก และสามารถบำรุงรักษาได้สะดวก

เมื่อได้รับคำสั่งเริ่มทำงาน Magnetic Contactor จะจ่ายแรงดันไฟฟ้าเข้าสู่มอเตอร์โดยตรง ทำให้มอเตอร์สามารถสร้างแรงบิดเริ่มต้นได้ทันที จึงเหมาะกับโหลดที่ต้องการแรงบิดสูงตั้งแต่เริ่มต้น เช่น ปั๊มน้ำ พัดลม โบลเวอร์ และระบบลำเลียง

สำหรับโครงการนี้ มอเตอร์มีขนาด 5.5 kW (7.5 HP) ซึ่งอยู่ในช่วงกำลังที่เหมาะกับการใช้งานระบบ DOL และสามารถตอบสนองความต้องการของลูกค้าได้อย่างมีประสิทธิภาพ

ข้อดีของระบบ DOL

• วงจรง่าย ไม่ซับซ้อน
• ค่าอุปกรณ์ต่ำกว่าระบบ Star-Delta
• ดูแลรักษาง่าย
• ซ่อมแซมได้รวดเร็ว
• เหมาะกับระบบปั๊มน้ำทั่วไป

DOL กับ Star-Delta ต่างกันอย่างไร?

หลายคนเข้าใจว่ามอเตอร์ทุกตัวต้องใช้ Star-Delta แต่ในความเป็นจริง การเลือกวิธีสตาร์ทขึ้นอยู่กับขนาดของมอเตอร์ ลักษณะโหลด และข้อกำหนดของระบบไฟฟ้า

เปรียบเทียบ	DOL	Star-Delta
จำนวน Magnetic	1	3
วงจรควบคุม	ง่าย	ซับซ้อนกว่า
ค่าใช้จ่าย	ต่ำ	สูงกว่า
แรงบิดเริ่มต้น	สูง	ต่ำกว่า DOL
กระแสสตาร์ท	สูง	ต่ำกว่า
การบำรุงรักษา	ง่าย	ซับซ้อนกว่า

สำหรับมอเตอร์ขนาด 5.5 kW ในหลายโรงงาน การใช้ DOL ถือเป็นตัวเลือกที่เหมาะสม หากระบบไฟฟ้าสามารถรองรับกระแสสตาร์ทได้

ทำไมต้องใช้ Float Switch ในระบบปั๊มน้ำ?

Float Switch เป็นอุปกรณ์ตรวจจับระดับของเหลวภายในถังหรือบ่อ เมื่อระดับน้ำเปลี่ยน ตำแหน่งของลูกลอยจะเปลี่ยนตาม ทำให้หน้าสัมผัสภายในเปิดหรือปิดวงจร เพื่อส่งสัญญาณไปยังตู้ควบคุม

ในโครงการนี้ Float Switch แบบ Normally Open (NO) ถูกใช้เป็นอุปกรณ์สั่งงานในโหมด AUTO โดยเมื่อได้รับสัญญาณจากลูกลอย ระบบจะสั่งให้ปั๊มทั้งสองเครื่องเริ่มทำงานพร้อมกันตาม Logic ที่ออกแบบไว้

ข้อดีของ Float Switch ได้แก่

• ลดการเปิด-ปิดปั๊มด้วยคน
• ควบคุมระดับน้ำอัตโนมัติ
• ลดความผิดพลาดจากผู้ปฏิบัติงาน
• เพิ่มความต่อเนื่องในการทำงานของระบบ

เหตุใดจึงเลือกใช้วงจรควบคุม 24VDC?

แทนที่จะใช้ไฟ 220VAC สำหรับปุ่มกดและวงจรควบคุม ทีมวิศวกรเลือกใช้ Switching Power Supply แปลงแรงดันจาก 220VAC เป็น 24VDC ซึ่งเป็นมาตรฐานที่นิยมในระบบ Automation

ข้อดีของระบบ 24VDC คือ

• เพิ่มความปลอดภัยให้ผู้ปฏิบัติงาน
• ลดความเสี่ยงจากไฟฟ้าดูด
• ลดสัญญาณรบกวนในวงจรควบคุม
• รองรับการเชื่อมต่อ PLC หรือระบบ Automation ในอนาคต
• ง่ายต่อการตรวจสอบและซ่อมบำรุง

การเลือกใช้แรงดัน 24VDC ยังช่วยให้การขยายระบบในอนาคตทำได้สะดวกยิ่งขึ้น

Specification

รายการ	รายละเอียด
Panel Type	DOL Pump Control Panel
Pump	2 Units
Motor	5.5 kW (7.5 HP)
Starting Method	Direct On Line
Control Voltage	24VDC
Operating Mode	OFF / AUTO / MANUAL
Float Switch	Normally Open (NO)
Main Breaker	Mitsubishi NF63-CV 63A
MCB	Mitsubishi BH-D3 C20
Magnetic Contactor	Mitsubishi MSO-T21
Thermal Overload	Mitsubishi TH-T25
Relay	Omron MY2N-24VDC
Power Supply	Mean Well 24VDC 75W
Enclosure	Denco DSG-10 Outdoor Waterproof

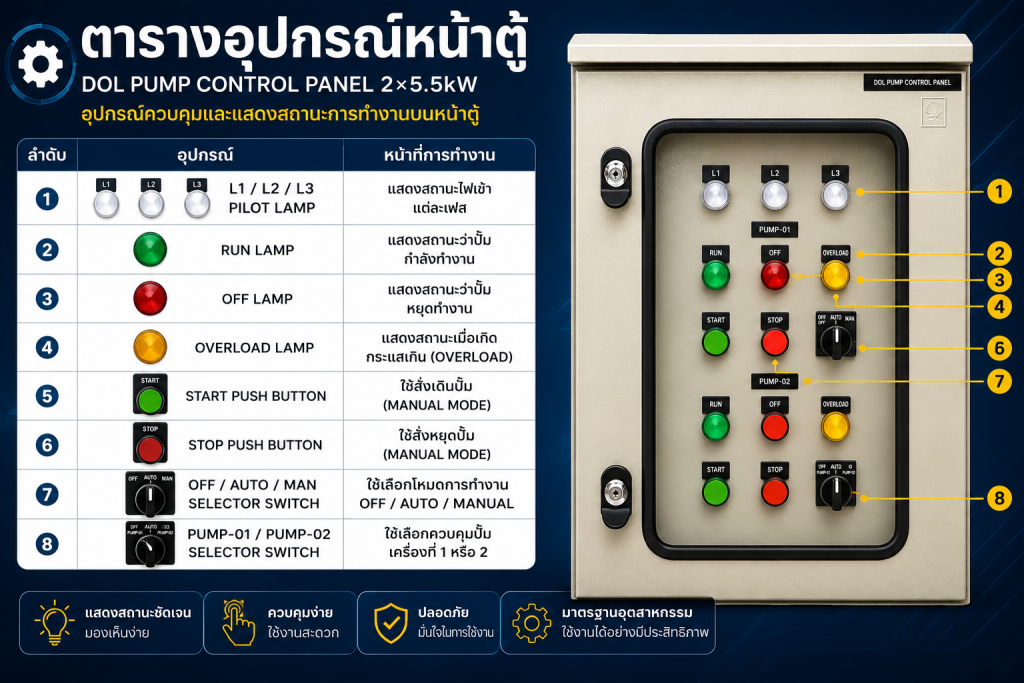

ตารางอุปกรณ์หน้าตู้

อุปกรณ์	หน้าที่
L1 / L2 / L3 Pilot Lamp	แสดงสถานะไฟเข้าแต่ละเฟส
RUN Lamp	แสดงว่าปั๊มกำลังทำงาน
OFF Lamp	แสดงสถานะหยุดทำงาน
OVERLOAD Lamp	แจ้งเตือนเมื่อมอเตอร์เกิดกระแสเกิน
START Push Button	สั่งเดินปั๊ม
STOP Push Button	หยุดปั๊ม
OFF / AUTO / MAN Selector	เลือกโหมดการทำงาน

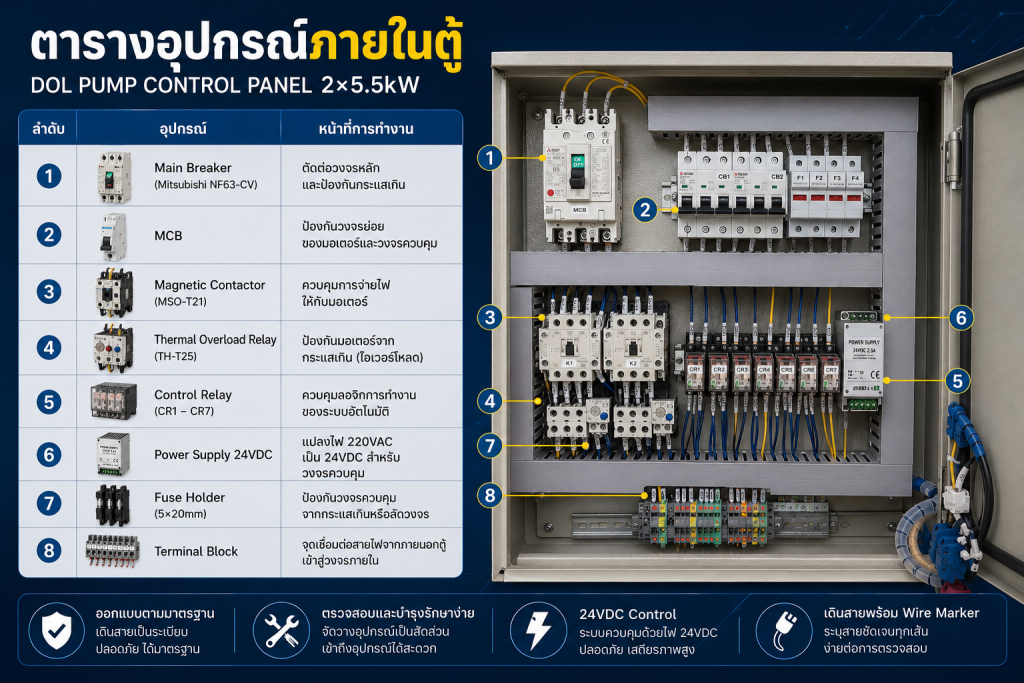

ตารางอุปกรณ์ภายในตู้

อุปกรณ์	จำนวน	หน้าที่
Mitsubishi NF63-CV	1	เมนเบรกเกอร์
Mitsubishi BH-D3	2	ป้องกันวงจรย่อย
Mitsubishi MSO-T21	2	ควบคุมการจ่ายไฟให้มอเตอร์
Mitsubishi TH-T25	2	ป้องกันกระแสเกิน
Omron MY2N-24VDC	7	ควบคุมลอจิกการทำงาน
Mean Well 24VDC 75W	1	แปลงไฟ 220VAC เป็น 24VDC
Fuse Holder	4	ป้องกันวงจรควบคุม
Terminal Block	1 ชุด	จุดต่อสายไฟภายนอก

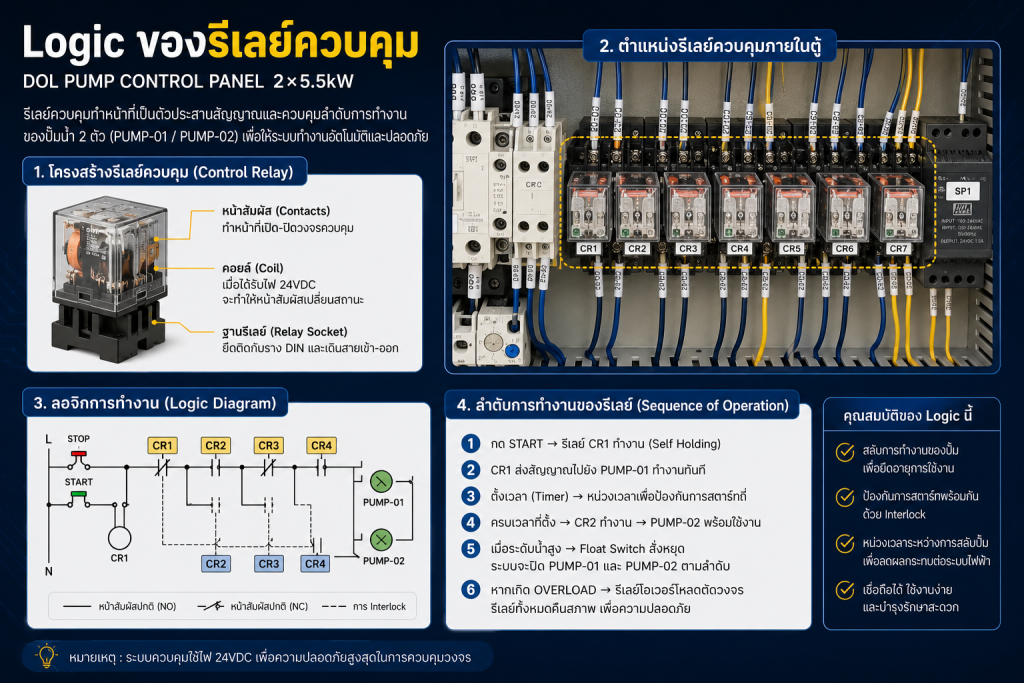

Logic ของรีเลย์ควบคุม

Relay	หน้าที่
CR1	รับสัญญาณจาก Float Switch
CR2	Auto Mode Pump-01
CR3	Manual Mode Pump-01
CR4	Start Pump-01
CR5	Auto Mode Pump-02
CR6	Manual Mode Pump-02
CR7	Start Pump-02

การออกแบบภายในตู้เพื่อความสะดวกในการบำรุงรักษา

นอกจากการเลือกใช้อุปกรณ์ที่มีคุณภาพแล้ว การจัดวางอุปกรณ์ภายในตู้ก็เป็นอีกปัจจัยสำคัญที่ส่งผลต่อความสะดวกในการใช้งานและการบำรุงรักษา

สำหรับตู้ควบคุมชุดนี้ ทีมงานได้ออกแบบให้

• แยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน
• จัดเรียงอุปกรณ์บน DIN Rail อย่างเป็นระเบียบ
• ใช้ Wire Marker ทุกเส้น
• ติดป้ายชื่ออุปกรณ์ทุกตัว
• แยก Terminal Block สำหรับสายเข้าและสายออก
• จัดสายภายใน Cable Duct เพื่อลดความสับสนในการตรวจสอบ

แนวทางการออกแบบลักษณะนี้ช่วยลดเวลาในการค้นหาจุดเสีย และเพิ่มความรวดเร็วในการบำรุงรักษาเมื่อระบบเกิดปัญหา

มาตรฐานการทดสอบก่อนส่งมอบ (Factory Acceptance Test : FAT)

ก่อนส่งมอบตู้ควบคุมให้ลูกค้า Taradinverter ดำเนินการทดสอบการทำงานของระบบทุกชุด เพื่อให้มั่นใจว่าตู้สามารถทำงานได้ถูกต้องตามแบบและพร้อมสำหรับการติดตั้ง

รายการตรวจสอบประกอบด้วย

• ตรวจสอบการต่อสายไฟและความถูกต้องของวงจร
• ตรวจสอบการทำงานของ Main Breaker และ MCB
• ตรวจสอบแรงดันไฟของวงจรควบคุม 24VDC
• ทดสอบการทำงานของปุ่ม Start และ Stop
• ทดสอบโหมด OFF / AUTO / MANUAL
• ทดสอบการตอบสนองของ Float Switch
• ตรวจสอบการทำงานของ Magnetic Contactor และ Thermal Overload
• ตรวจสอบไฟแสดงสถานะทุกดวง
• ตรวจสอบความเรียบร้อยของการเดินสายและการติดป้ายกำกับ

หลังจากผ่านการทดสอบทุกขั้นตอน ตู้จึงถูกส่งมอบให้ลูกค้าเพื่อนำไปติดตั้งใช้งานจริง

จุดเด่นของตู้ควบคุมชุดนี้

• รองรับมอเตอร์ 2 เครื่อง ขนาด 5.5 kW
• รองรับการทำงานทั้ง Manual และ Auto
• ใช้งานร่วมกับ Float Switch (NO)
• วงจรควบคุมแรงดันต่ำ 24VDC
• ใช้อุปกรณ์มาตรฐานจาก Mitsubishi, IDEC, Mean Well และ Omron
• ตู้ Denco DSG-10 เหมาะสำหรับงานภายนอกอาคาร
• เดินสายเป็นระเบียบ พร้อม Wire Marker และ Terminal Block
• ผ่านการทดสอบ FAT ก่อนส่งมอบทุกตู้

FAQ

ตู้ DOL เหมาะกับมอเตอร์ขนาดเท่าไร?

โดยทั่วไปเหมาะกับมอเตอร์ที่ระบบไฟฟ้าสามารถรองรับกระแสสตาร์ทได้ และนิยมใช้กับปั๊มน้ำ พัดลม และเครื่องจักรขนาดเล็กถึงขนาดกลาง

ทำไมต้องใช้วงจรควบคุม 24VDC?

เพื่อเพิ่มความปลอดภัย ลดความเสี่ยงจากไฟฟ้าแรงดันสูง และช่วยให้การบำรุงรักษาง่ายขึ้น

ระบบนี้มีการสลับปั๊มอัตโนมัติหรือไม่?

ไม่มี ตู้รุ่นนี้ออกแบบให้ปั๊มทั้งสองเครื่องทำงานอย่างอิสระ และในโหมด Auto จะสั่งให้ปั๊มทั้งสองเครื่องเริ่มทำงานพร้อมกันเมื่อได้รับสัญญาณจาก Float Switch

หากปั๊มเครื่องหนึ่งเสีย อีกเครื่องจะทำงานแทนหรือไม่?

ไม่ ระบบนี้ไม่มีฟังก์ชัน Duty/Standby หรือ Lead-Lag หากต้องการสามารถออกแบบเพิ่มเติมได้ตามความต้องการของลูกค้า

สรุป

โครงการ DOL Pump Control Panel 2×5.5kW สำหรับบริษัท NANO CHEM TECH COMPANY LIMITED เป็นอีกหนึ่งตัวอย่างของการออกแบบและประกอบตู้ควบคุมที่คำนึงถึงการใช้งานจริง ความปลอดภัย และความสะดวกในการบำรุงรักษา

Taradinverter ให้ความสำคัญตั้งแต่การเลือกอุปกรณ์ การออกแบบวงจร การจัดวางอุปกรณ์ภายใน การติดป้ายกำกับสาย ไปจนถึงการทดสอบการทำงานก่อนส่งมอบ เพื่อให้ลูกค้าได้รับตู้ควบคุมที่พร้อมใช้งาน มีความน่าเชื่อถือ และสามารถรองรับการทำงานในภาคอุตสาหกรรมได้อย่างมีประสิทธิภาพ
