ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์

ระบบปั๊มน้ำถือเป็นหัวใจสำคัญของงานอุตสาหกรรม อาคารสำนักงาน ระบบประปา โรงงานผลิต และระบบสาธารณูปโภคต่าง ๆ การควบคุมการทำงานของปั๊มให้มีความเสถียรและปลอดภัยจึงเป็นสิ่งสำคัญอย่างยิ่ง โดยเฉพาะมอเตอร์ขนาด 15kW (20HP) ซึ่งมีกระแสไฟฟ้าขณะเริ่มเดินเครื่อง (Starting Current) สูงกว่ามอเตอร์ขนาดเล็กหลายเท่า หากไม่มีระบบควบคุมที่เหมาะสม อาจส่งผลให้เกิดแรงดันตก กระทบอุปกรณ์ไฟฟ้า และลดอายุการใช้งานของมอเตอร์

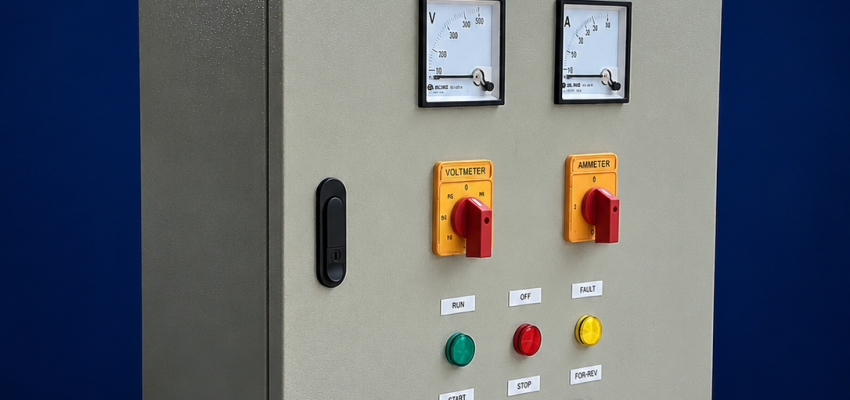

โปรเจกต์นี้เป็นการออกแบบและประกอบ Pump Control Panel ขนาด 15kW แบบ Star-Delta พร้อมระบบ Forward/Reverse โดยผลิตตามความต้องการของลูกค้าที่สั่งผ่านเว็บไซต์ Taradinverter และเข้ารับสินค้าที่บริษัท ทีมวิศวกรได้ดำเนินการประกอบ เดินสาย ตรวจสอบ และทดสอบการทำงานของตู้ (Factory Acceptance Test : FAT) อย่างครบถ้วนก่อนส่งมอบ เพื่อให้มั่นใจว่าระบบสามารถใช้งานได้จริงและมีความปลอดภัยสูงสุด

Project Overview

รายการ	รายละเอียด
Project Name	Pump Control Panel 15kW
Motor Capacity	15kW (20HP)
Control System	Star-Delta Starter
Motor Direction	Forward / Reverse
Power Supply	380VAC, 3 Phase, 50Hz
Panel Type	Weather Proof Steel Enclosure
Customer	Private Customer (Website Order)
Quantity	1 Control Panel
Engineering	Taradinverter Engineering Team
Factory Test	Factory Acceptance Test (FAT) ก่อนส่งมอบ
Delivery	ลูกค้าเข้ารับสินค้าที่บริษัท

หมายเหตุ: โปรเจกต์นี้เป็นงานผลิตตู้ควบคุมตามคำสั่งซื้อ (Custom Made) โดยลูกค้าติดต่อผ่านเว็บไซต์ Taradinverter และเข้ารับสินค้าที่บริษัท จึงไม่มีการเปิดเผยชื่อบริษัทหรือสถานที่ติดตั้ง เพื่อรักษาความเป็นส่วนตัวของลูกค้า

ความต้องการของลูกค้า (Customer Requirements)

ลูกค้าติดต่อเข้ามาผ่านเว็บไซต์ Taradinverter โดยมีความต้องการผลิตตู้ควบคุมสำหรับมอเตอร์ปั๊มน้ำขนาด 15kW ที่สามารถใช้งานได้จริงในงานอุตสาหกรรม พร้อมทั้งต้องการให้ทีมวิศวกรออกแบบวงจรและเลือกอุปกรณ์ให้เหมาะสมกับลักษณะการใช้งาน

ความต้องการหลักของลูกค้าประกอบด้วย

• รองรับมอเตอร์ขนาด 15kW (20HP)
• ใช้ระบบ Star-Delta Starter เพื่อลดกระแสขณะเริ่มเดินเครื่อง
• รองรับการหมุนทั้ง Forward และ Reverse
• มี Volt Meter และ Amp Meter สำหรับตรวจสอบค่าทางไฟฟ้า
• มีระบบป้องกันมอเตอร์จากกระแสเกินและไฟฟ้าลัดวงจร
• ประกอบภายในอย่างเป็นระเบียบ ง่ายต่อการตรวจสอบและซ่อมบำรุง
• ทดสอบการทำงานจริงก่อนส่งมอบ

จากข้อมูลดังกล่าว ทีมวิศวกรของ Taradinverter จึงเริ่มต้นจากการวิเคราะห์ลักษณะการใช้งานของมอเตอร์ เลือกขนาดอุปกรณ์ให้เหมาะสมกับกำลังไฟฟ้า และออกแบบการจัดวางอุปกรณ์ภายในตู้ให้สามารถใช้งานได้อย่างปลอดภัย พร้อมรองรับการบำรุงรักษาในระยะยาว

Taradinverter Solution

หลังจากได้รับข้อมูลความต้องการของลูกค้า ทีมวิศวกรได้ดำเนินการออกแบบตู้ควบคุมโดยยึดหลัก Safety, Reliability และ Maintainability เพื่อให้ตู้สามารถใช้งานได้อย่างมีประสิทธิภาพและตอบโจทย์การใช้งานจริง

แนวทางการออกแบบประกอบด้วย

• เลือกใช้อุปกรณ์ควบคุมและป้องกันที่เหมาะสมกับมอเตอร์ขนาด 15kW
• ออกแบบวงจรควบคุมแบบ Star-Delta พร้อมระบบ Forward/Reverse
• จัดวางอุปกรณ์ภายในให้เป็นสัดส่วน แยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน
• เดินสายไฟภายในด้วย Wire Marker ทุกเส้น เพื่อให้ง่ายต่อการตรวจสอบและซ่อมบำรุง
• จัดเก็บสายไฟภายใน Wire Duct เพื่อลดความเสียหายจากการเสียดสีและเพิ่มความเรียบร้อยของงานประกอบ
• ติดตั้งมิเตอร์วัดแรงดันและกระแส พร้อม Selector Switch เพื่อให้ผู้ใช้งานสามารถตรวจสอบค่าทางไฟฟ้าได้จากหน้าตู้
• ทดสอบการทำงานร่วมกับมอเตอร์ขนาด 15kW จริง ก่อนส่งมอบให้ลูกค้า

ด้วยแนวทางดังกล่าว ตู้ควบคุมชุดนี้จึงไม่เพียงตอบโจทย์การใช้งานของลูกค้าเท่านั้น แต่ยังช่วยให้การติดตั้ง การใช้งาน และการบำรุงรักษาในอนาคตเป็นไปอย่างสะดวกและมีประสิทธิภาพ

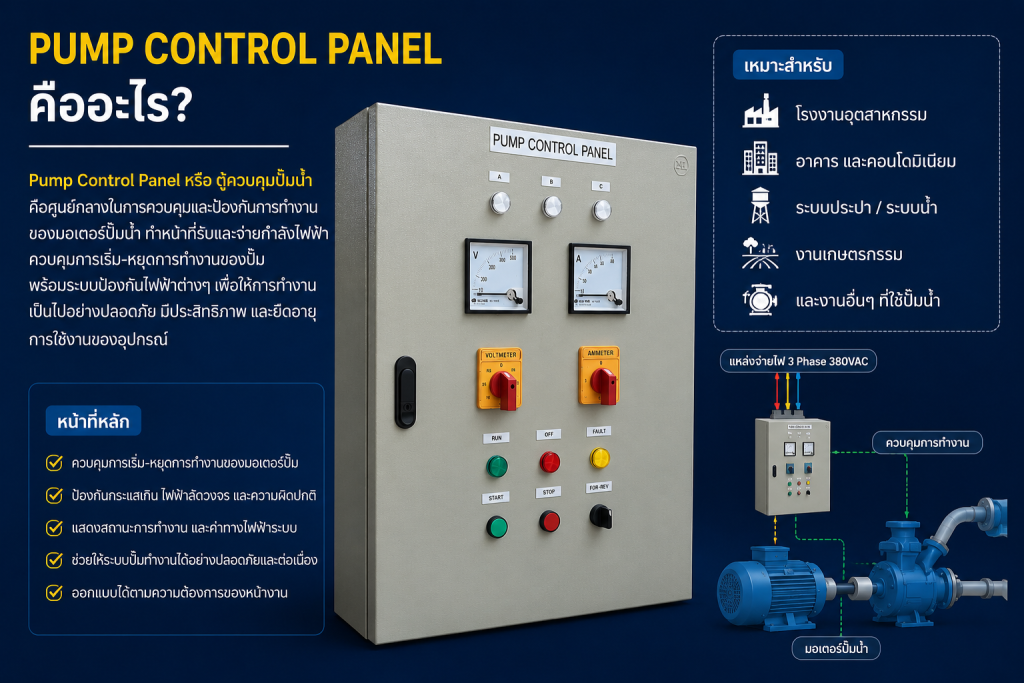

Pump Control Panel คืออะไร

Pump Control Panel คือ ตู้ควบคุมไฟฟ้าที่ทำหน้าที่ควบคุมการทำงานของมอเตอร์ปั๊มน้ำ โดยภายในตู้จะรวมอุปกรณ์ป้องกัน อุปกรณ์ควบคุม และอุปกรณ์แสดงผลไว้ในชุดเดียว ทำให้การสั่งงาน การตรวจสอบ และการบำรุงรักษาเป็นไปอย่างสะดวกและปลอดภัย

ตู้ควบคุมที่ออกแบบอย่างเหมาะสมจะช่วยป้องกันความเสียหายจากกระแสเกิน ไฟฟ้าลัดวงจร หรือการทำงานผิดปกติของมอเตอร์ พร้อมทั้งช่วยยืดอายุการใช้งานของระบบปั๊มน้ำ ลดค่าใช้จ่ายในการซ่อมบำรุงในระยะยาว

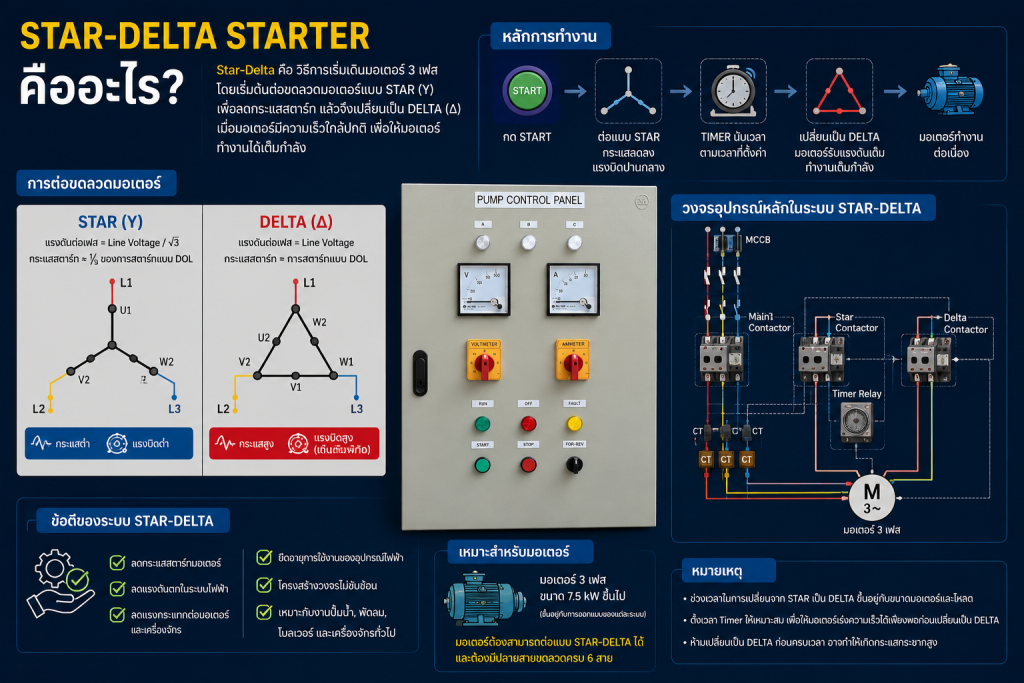

Star-Delta คืออะไร?

Star-Delta Starter คือวิธีการสตาร์ทมอเตอร์ไฟฟ้าแบบหนึ่งที่ได้รับความนิยมในโรงงานอุตสาหกรรม โดยเฉพาะมอเตอร์ขนาดกลางถึงขนาดใหญ่ เช่น 7.5kW, 11kW, 15kW, 22kW และ 30kW เนื่องจากสามารถลดกระแสไฟฟ้าขณะเริ่มเดินเครื่องได้อย่างมีประสิทธิภาพ

หากมอเตอร์ขนาดใหญ่เริ่มเดินเครื่องด้วยระบบ Direct On Line (DOL) จะเกิดกระแสไฟฟ้าสูงกว่ากระแสใช้งานปกติประมาณ 6–8 เท่า ส่งผลให้แรงดันไฟตก และอาจกระทบต่ออุปกรณ์ไฟฟ้าอื่นภายในโรงงาน รวมถึงเพิ่มแรงกระแทกทางกลให้กับเพลา ข้อต่อ และปั๊มน้ำ

ระบบ Star-Delta จึงถูกออกแบบมาเพื่อแก้ปัญหาดังกล่าว โดยแบ่งการสตาร์ทออกเป็น 2 ช่วง ได้แก่

ช่วงที่ 1 : Star Connection

เมื่อกดปุ่ม Start วงจรจะต่อขดลวดของมอเตอร์ในรูปแบบ Star (Y) ทำให้แรงดันที่ตกคร่อมขดลวดแต่ละเฟสลดลง ส่งผลให้กระแสไฟฟ้าขณะสตาร์ทลดลงเหลือประมาณ 1 ใน 3 ของการสตาร์ทแบบ DOL

ข้อดีคือ

• ลดกระแสเริ่มต้นของมอเตอร์
• ลดแรงดันตกในระบบไฟฟ้า
• ลดแรงกระแทกต่อปั๊มและชุดขับเคลื่อน
• ช่วยยืดอายุการใช้งานของอุปกรณ์

ช่วงที่ 2 : Delta Connection

หลังจากมอเตอร์เริ่มหมุนและความเร็วเพิ่มขึ้น Timer Relay จะสั่งตัดวงจร Star และเปลี่ยนเป็น Delta (Δ) เพื่อให้มอเตอร์ได้รับแรงดันไฟฟ้าเต็มพิกัดและสามารถทำงานได้เต็มกำลังตามที่ออกแบบไว้

สำหรับโปรเจกต์นี้ นอกจากระบบ Star-Delta แล้ว ยังออกแบบให้รองรับการทำงานแบบ Forward / Reverse เพื่อให้สามารถควบคุมทิศทางการหมุนของมอเตอร์ได้ตามความต้องการของผู้ใช้งาน

ทำไมมอเตอร์ 15kW จึงนิยมใช้ระบบ Star-Delta

มอเตอร์ขนาด 15kW มีค่ากระแสขณะสตาร์ทสูงกว่ากระแสใช้งานปกติประมาณ 6–8 เท่า หากสตาร์ทแบบ Direct On Line (DOL) จะทำให้เกิดแรงดันตกในระบบไฟฟ้า และอาจส่งผลกระทบต่ออุปกรณ์ไฟฟ้าอื่นภายในโรงงาน

ระบบ Star-Delta จึงเป็นวิธีที่ได้รับความนิยม เนื่องจากช่วยลดกระแสเริ่มต้นลงได้ประมาณ 60–70% ทำให้มอเตอร์เริ่มหมุนได้อย่างนุ่มนวล ลดแรงกระแทกของชุดปั๊ม ลดภาระของระบบไฟฟ้า และช่วยยืดอายุการใช้งานของทั้งมอเตอร์และอุปกรณ์ควบคุม

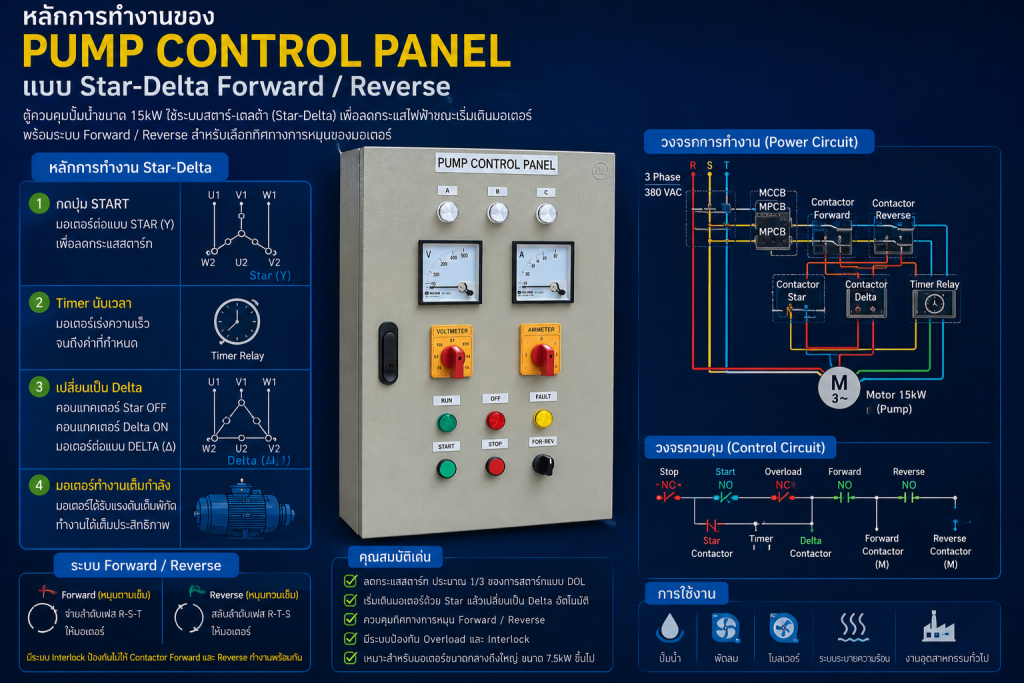

หลักการทำงานของ Pump Control Panel แบบ Star-Delta Forward / Reverse

การทำงานของตู้ควบคุมชุดนี้ถูกออกแบบให้มอเตอร์เริ่มเดินเครื่องอย่างนุ่มนวล ลดกระแสไฟฟ้าขณะสตาร์ท และสามารถเลือกทิศทางการหมุนได้ทั้ง Forward และ Reverse โดยมีลำดับการทำงานดังนี้

1. เปิดระบบไฟฟ้า (Power ON)

เมื่อเปิดเมนเบรกเกอร์ ไฟฟ้าจะเข้าสู่ตู้ควบคุม พร้อมจ่ายไฟให้กับวงจรควบคุมและอุปกรณ์ตรวจวัดต่าง ๆ ผู้ใช้งานสามารถตรวจสอบแรงดันไฟฟ้าผ่าน Volt Meter ก่อนเริ่มใช้งาน

2. เลือกทิศทางการหมุน

ผู้ใช้งานเลือกทิศทางการทำงานของมอเตอร์ผ่านสวิตช์ Forward / Reverse Selector Switch โดยวงจรจะป้องกันไม่ให้คอนแทคเตอร์ทั้งสองทิศทางทำงานพร้อมกัน เพื่อป้องกันการลัดวงจร

3. เริ่มเดินเครื่อง (Start)

เมื่อกดปุ่ม START คอนแทคเตอร์หลัก (Main Contactor) และ Star Contactor จะทำงานพร้อมกัน ทำให้มอเตอร์เริ่มหมุนในโหมด Star ซึ่งช่วยลดกระแสไฟฟ้าขณะเริ่มเดินเครื่อง

4. เปลี่ยนจาก Star เป็น Delta

เมื่อครบเวลาที่ตั้งไว้ใน Timer Relay ระบบจะตัดวงจร Star และสั่งให้ Delta Contactor ทำงานแทน ทำให้มอเตอร์ได้รับแรงดันไฟเต็มพิกัด และเดินเครื่องได้เต็มประสิทธิภาพ

5. การทำงานปกติ (Normal Running)

หลังจากเข้าสู่โหมด Delta มอเตอร์จะทำงานต่อเนื่องด้วยกำลังเต็ม พร้อมสามารถตรวจสอบค่ากระแสและแรงดันไฟฟ้าผ่านมิเตอร์ที่ติดตั้งบนหน้าตู้

6. หยุดการทำงาน (Stop)

เมื่อกดปุ่ม STOP หรือเกิดเหตุผิดปกติ เช่น กระแสเกิน วงจรป้องกันจะสั่งตัดการทำงานของคอนแทคเตอร์ทั้งหมด เพื่อหยุดมอเตอร์และป้องกันความเสียหายของระบบ

Sequence of Operation

ตู้ Pump Control Panel 15kW Star-Delta พร้อมระบบ Forward/Reverse มีลำดับการทำงานดังนี้

ลำดับ	การทำงาน	รายละเอียด
1	Main Power ON	เปิดเมนเบรกเกอร์ จ่ายไฟเข้าสู่ตู้ควบคุม
2	ตรวจสอบแรงดันไฟฟ้า	Volt Meter แสดงค่าแรงดันของระบบ
3	เลือกทิศทางการหมุน	เลือก Forward หรือ Reverse ผ่าน Selector Switch
4	กดปุ่ม START	วงจรควบคุมเริ่มทำงาน
5	Main Contactor ON	คอนแทคเตอร์หลักทำงาน
6	Star Contactor ON	มอเตอร์เริ่มหมุนในโหมด Star เพื่อลดกระแสเริ่มต้น
7	Timer Relay ทำงาน	นับเวลาตามค่าที่ตั้งไว้
8	Star OFF / Delta ON	เปลี่ยนจาก Star เป็น Delta อัตโนมัติ
9	Normal Running	มอเตอร์ทำงานเต็มกำลัง พร้อมตรวจสอบค่าผ่านมิเตอร์
10	STOP / Protection	กด STOP หรือระบบป้องกันสั่งตัดการทำงานเมื่อเกิดความผิดปกติ

หมายเหตุ: โปรเจกต์นี้ยังรองรับการเลือกทิศทางการหมุนแบบ Forward / Reverse โดยมีระบบ Interlock ป้องกันไม่ให้คอนแทคเตอร์ทั้งสองทิศทางทำงานพร้อมกัน ช่วยเพิ่มความปลอดภัยและป้องกันความเสียหายของมอเตอร์

Technical Specification

รายการ	Specification
Application	Pump Control Panel
Control Method	Star-Delta Starter
Motor Rotation	Forward / Reverse
Motor Capacity	15kW (20HP)
Power Supply	380VAC, 3 Phase, 50Hz
Starting Method	Reduced Voltage Starting (Star-Delta)
Protection	Motor Protection Circuit Breaker (MPCB)
Control Voltage	220VAC
Current Measurement	CT 50/5A + Analog Ammeter
Voltage Measurement	Analog Voltmeter + Selector Switch
Current Measurement Selector	Amp Selector Switch
Voltage Measurement Selector	Volt Selector Switch
Starting Sequence	Star → Timer → Delta
Motor Direction	Forward / Reverse
Panel Enclosure	KJL KBJQ Steel Enclosure
Installation Type	Indoor Installation
Panel Type	Custom Made
Engineering Design	Taradinverter Engineering Team
Factory Acceptance Test (FAT)	Tested with Actual 15kW Motor
Quantity	1 Set

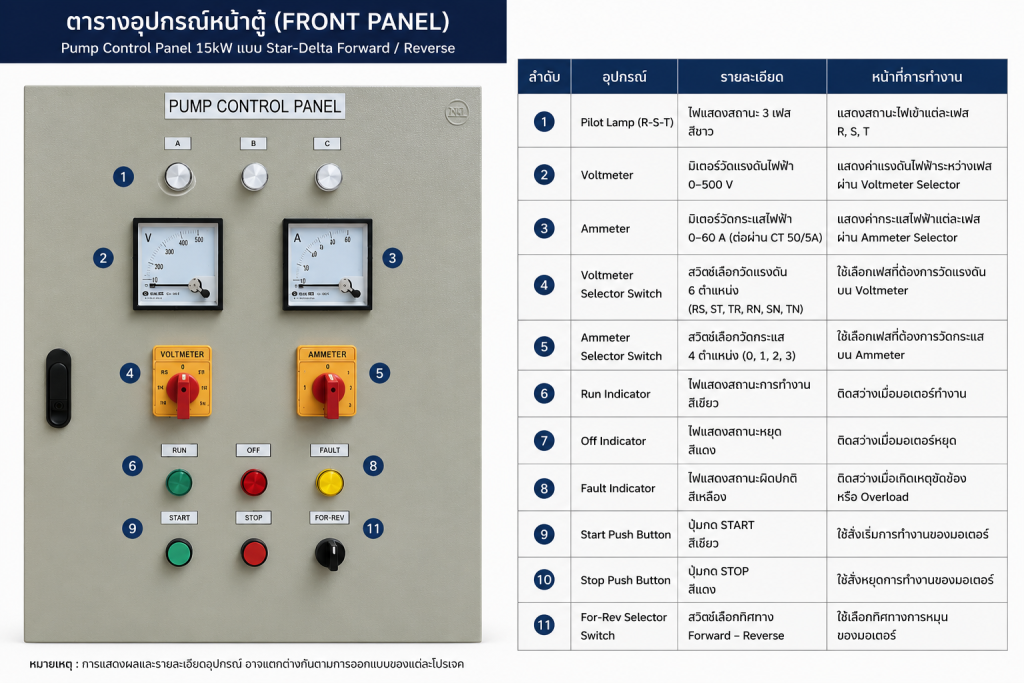

ตารางอุปกรณ์หน้าตู้ (Front Panel Components)

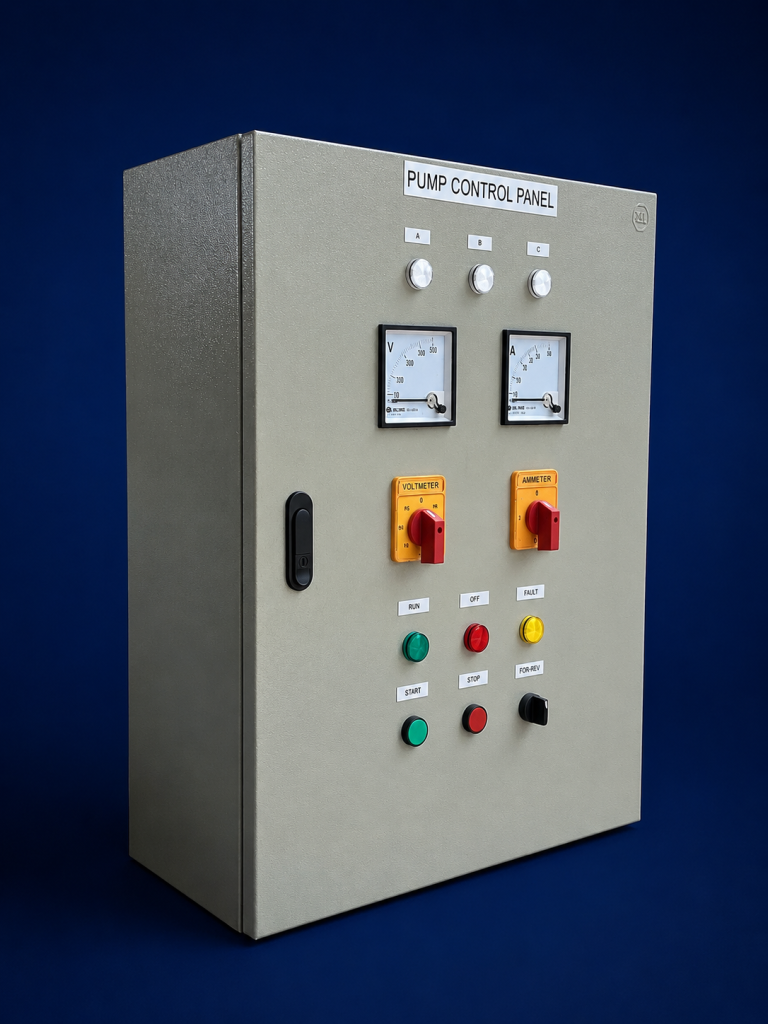

ตู้ Pump Control Panel 15kW แบบ Star-Delta พร้อมระบบ Forward / Reverse ได้รับการออกแบบให้ผู้ใช้งานสามารถควบคุม ตรวจสอบ และติดตามสถานะการทำงานของระบบได้จากด้านหน้าตู้ โดยไม่จำเป็นต้องเปิดตู้ควบคุม ช่วยเพิ่มความสะดวกและความปลอดภัยในการใช้งาน

ลำดับ	อุปกรณ์	หน้าที่การทำงาน
1	Pilot Lamp (A, B, C)	แสดงสถานะของไฟฟ้าแต่ละเฟส เพื่อให้ทราบว่าระบบได้รับไฟครบทั้ง 3 เฟสก่อนเริ่มใช้งาน
2	Voltmeter	ใช้วัดแรงดันไฟฟ้าของระบบ เพื่อให้ผู้ใช้งานสามารถตรวจสอบแรงดันระหว่างแต่ละเฟสได้
3	Ammeter	ใช้วัดกระแสไฟฟ้าที่มอเตอร์ใช้งาน ช่วยตรวจสอบโหลดและความสมดุลของกระแสในแต่ละเฟส
4	Voltmeter Selector Switch	ใช้เลือกคู่เฟสที่ต้องการวัดแรงดัน เช่น RS, ST, TR, RN, SN และ TN
5	Ammeter Selector Switch	ใช้เลือกเฟสที่ต้องการอ่านค่ากระแสจาก Current Transformer (CT)
6	RUN Indicator Lamp	ไฟสีเขียว แสดงว่ามอเตอร์กำลังทำงานอยู่
7	OFF Indicator Lamp	ไฟสีแดง แสดงว่ามอเตอร์หยุดทำงาน
8	FAULT Indicator Lamp	ไฟสีเหลือง แสดงสถานะความผิดปกติของระบบ เช่น Overload หรืออุปกรณ์ป้องกันทำงาน
9	START Push Button	ปุ่มสำหรับเริ่มการทำงานของมอเตอร์ โดยระบบจะเริ่มในโหมด Star ก่อนเปลี่ยนเป็น Delta อัตโนมัติ
10	STOP Push Button	ปุ่มสำหรับหยุดการทำงานของมอเตอร์อย่างปลอดภัย
11	Forward / Reverse Selector Switch	ใช้เลือกทิศทางการหมุนของมอเตอร์ ทั้งแบบ Forward และ Reverse ตามลักษณะการใช้งาน

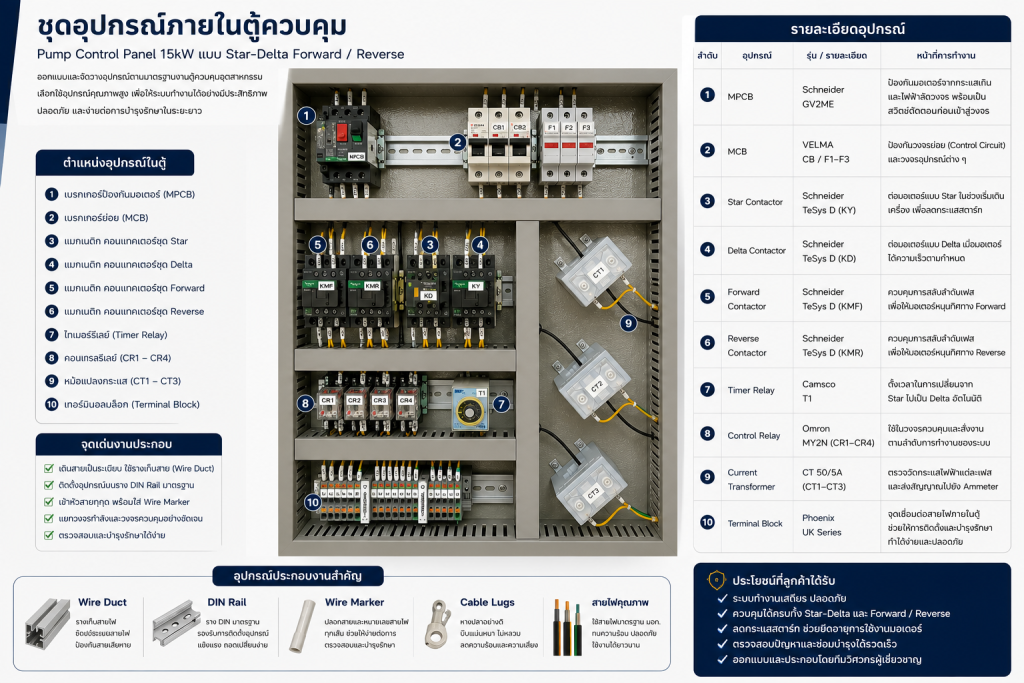

ตารางอุปกรณ์ภายในตู้ควบคุม (Internal Panel Components)

ลำดับ	อุปกรณ์	รายละเอียด	หน้าที่การทำงาน
1	Motor Protection Circuit Breaker (MPCB)	Schneider GV2ME	ป้องกันมอเตอร์จากกระแสเกิน (Overload) และไฟฟ้าลัดวงจร พร้อมใช้เป็นสวิตช์ตัด-ต่อวงจรหลัก
2	Miniature Circuit Breaker (MCB)	VELMA	ป้องกันวงจรควบคุมและอุปกรณ์ย่อยภายในตู้ เช่น Timer Relay และวงจรควบคุม
3	Main Contactor (KM)	Schneider TeSys D	ควบคุมการจ่ายกำลังไฟฟ้าหลักเข้าสู่ระบบ Star-Delta
4	Star Contactor (KY)	Schneider TeSys D	เชื่อมต่อมอเตอร์แบบ Star ในช่วงเริ่มเดินเครื่อง เพื่อลดกระแสสตาร์ท
5	Delta Contactor (KD)	Schneider TeSys D	เปลี่ยนการต่อวงจรจาก Star เป็น Delta เพื่อให้มอเตอร์ทำงานเต็มกำลัง
6	Forward Contactor (KMF)	Schneider TeSys D	ควบคุมการหมุนของมอเตอร์ในทิศทาง Forward
7	Reverse Contactor (KMR)	Schneider TeSys D	ควบคุมการหมุนของมอเตอร์ในทิศทาง Reverse
8	Control Relay (CR1–CR4)	Plug-in Relay	ใช้รับและส่งสัญญาณในวงจรควบคุม รวมถึงช่วยควบคุมลำดับการทำงานของระบบ
9	Timer Relay (T1)	Analog Timer	กำหนดระยะเวลาการเปลี่ยนจากโหมด Star ไปเป็น Delta โดยอัตโนมัติ
10	Current Transformer (CT1–CT3)	CT จำนวน 3 ตัว	ตรวจวัดกระแสไฟฟ้าแต่ละเฟส และส่งสัญญาณไปยัง Ammeter บนหน้าตู้
11	Terminal Block	Terminal Strip	จุดเชื่อมต่อสายไฟระหว่างอุปกรณ์ภายในตู้กับสายไฟจากภายนอก ช่วยให้ติดตั้งและบำรุงรักษาได้สะดวก
12	DIN Rail	รางมาตรฐาน	รองรับการติดตั้งอุปกรณ์ไฟฟ้าให้เป็นระเบียบ สามารถถอดเปลี่ยนหรือเพิ่มอุปกรณ์ได้ง่าย
13	Wire Duct	รางเก็บสายไฟ PVC	จัดเก็บสายไฟให้เป็นระเบียบ ป้องกันสายไฟเสียหาย และช่วยให้ตรวจสอบวงจรได้ง่าย
14	Wire Marker	Cable Marker	ระบุหมายเลขสายไฟทุกจุด เพื่อให้ง่ายต่อการตรวจสอบและอ้างอิงกับแบบวงจร (Wiring Diagram)

การออกแบบและการประกอบตู้

ก่อนเริ่มการประกอบ ทีมวิศวกรได้ออกแบบตำแหน่งการติดตั้งอุปกรณ์ทั้งหมดภายในตู้ เพื่อให้สามารถเดินสายไฟได้อย่างเป็นระเบียบ มีระยะห่างที่เหมาะสมสำหรับการระบายความร้อน และสะดวกต่อการตรวจสอบหรือซ่อมบำรุงในอนาคต

การเดินสายไฟภายในตู้มีการแยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน พร้อมติดป้ายกำกับสายไฟและอุปกรณ์ทุกจุด ช่วยลดความผิดพลาดในการบำรุงรักษาและเพิ่มความปลอดภัยในการใช้งาน

Internal Panel Layout

จากรูปจะเห็นว่าการจัดวางอุปกรณ์ภายในตู้ถูกแบ่งออกเป็นแต่ละโซนอย่างชัดเจน โดยส่วนบนเป็นอุปกรณ์ป้องกันและเมนจ่ายไฟ ส่วนกลางเป็นชุดควบคุมมอเตอร์และคอนแทคเตอร์ ขณะที่ส่วนล่างเป็นรีเลย์ ไทเมอร์ และเทอร์มินัลบล็อกสำหรับเชื่อมต่อสายภายนอก การจัดวางลักษณะนี้ช่วยให้ตรวจสอบและบำรุงรักษาได้สะดวก รวมถึงช่วยลดความผิดพลาดระหว่างการเดินสายและการซ่อมบำรุงในอนาคต

---

Quality of Wiring

อีกหนึ่งจุดเด่นของตู้ชุดนี้คือการเดินสายไฟภายในอย่างเป็นระเบียบ โดยสายทุกเส้นมีหมายเลขกำกับ (Wire Marker) เพื่อให้ง่ายต่อการตรวจสอบและการซ่อมบำรุงในอนาคต พร้อมทั้งจัดเก็บสายภายในราง Wire Duct ทำให้ตู้มีความเรียบร้อย ลดความเสียหายจากการเสียดสีของสายไฟ และเพิ่มความปลอดภัยในการใช้งาน

Factory Acceptance Test (FAT)

หลังจากประกอบตู้เสร็จ ทีมงานได้ดำเนินการทดสอบการทำงานของตู้ภายในโรงงานก่อนส่งมอบ โดยการทดสอบครอบคลุมทั้งระบบควบคุม ระบบป้องกัน และระบบแสดงผล เพื่อให้มั่นใจว่าตู้สามารถทำงานได้ตรงตามแบบและมีความพร้อมสำหรับการนำไปติดตั้งใช้งานจริง

รายการทดสอบประกอบด้วย

• ตรวจสอบแรงดันไฟเข้า
• ตรวจสอบการทำงานของปุ่ม START / STOP
• ตรวจสอบระบบ Star-Delta
• ตรวจสอบเวลาการสลับ Star ไป Delta
• ตรวจสอบระบบ Forward / Reverse
• ตรวจสอบการทำงานของ Magnetic Contactor
• ตรวจสอบการทำงานของ Overload Protection
• ตรวจสอบ Volt Meter
• ตรวจสอบ Amp Meter
• ตรวจสอบไฟแสดงสถานะทุกดวง
• บันทึกวิดีโอผลการทดสอบก่อนส่งมอบ

ผลการทดสอบ

จากการทดสอบพบว่าตู้ควบคุมสามารถทำงานได้อย่างถูกต้องทุกฟังก์ชัน การสลับจาก Star ไป Delta เป็นไปตามเวลาที่กำหนด ระบบ Forward/Reverse สามารถเลือกทิศทางการหมุนของมอเตอร์ได้อย่างถูกต้อง มิเตอร์แสดงค่าแรงดันและกระแสทำงานปกติ รวมถึงระบบป้องกันสามารถตอบสนองได้ตามมาตรฐาน ส่งผลให้ตู้มีความพร้อมสำหรับการส่งมอบแก่ลูกค้า

จุดเด่นของตู้ควบคุมชุดนี้

• ออกแบบเฉพาะสำหรับมอเตอร์ 15kW
• ลดกระแสขณะสตาร์ทด้วยระบบ Star-Delta
• รองรับการหมุน Forward / Reverse
• ใช้อุปกรณ์ Schneider Electric
• ตู้เหล็ก Weather Proof
• มี Volt Meter และ Amp Meter
• เดินสายภายในเป็นระเบียบ
• ผ่านการทดสอบก่อนส่งมอบทุกชุด

FAQ คำถามที่พบบ่อย

1. ทำไมมอเตอร์ขนาด 15kW จึงใช้ระบบ Star-Delta?

ระบบ Star-Delta ช่วยลดกระแสไฟฟ้าในช่วงเริ่มเดินเครื่อง เมื่อมอเตอร์มีความเร็วเพิ่มขึ้น ระบบจึงเปลี่ยนเป็น Delta เพื่อให้มอเตอร์ทำงานเต็มกำลัง

2. ระบบ Forward/Reverse มีหน้าที่อะไร?

ใช้สำหรับเลือกทิศทางการหมุนของมอเตอร์ โดยวงจรมีระบบ Interlock ป้องกันไม่ให้คอนแทคเตอร์ Forward และ Reverse ทำงานพร้อมกัน

3. Timer Relay มีหน้าที่อะไร?

Timer Relay ทำหน้าที่กำหนดระยะเวลาการทำงานในโหมด Star ก่อนสั่งเปลี่ยนเข้าสู่โหมด Delta โดยอัตโนมัติ

4. ตู้ควบคุมชุดนี้ผ่านการทดสอบก่อนส่งมอบหรือไม่?

ผ่านการทำ Factory Acceptance Test โดยทดสอบร่วมกับมอเตอร์ขนาด 15kW จริง เพื่อตรวจสอบระบบ Star-Delta, Forward/Reverse และอุปกรณ์หน้าตู้ก่อนส่งมอบ

5. สามารถสั่งผลิตตู้ควบคุมตามความต้องการได้หรือไม่?

สามารถผลิตแบบ Custom Made ได้ตามกำลังมอเตอร์ รูปแบบการสตาร์ท ระบบป้องกัน วิธีควบคุม และอุปกรณ์ที่ลูกค้าต้องการใช้งาน

บทสรุป

Pump Control Panel ขนาด 15kW แบบ Star-Delta พร้อมระบบ Forward/Reverse ชุดนี้ เป็นอีกหนึ่งตัวอย่างของงานประกอบตู้ควบคุมที่ Taradinverter ออกแบบและผลิตตามความต้องการของลูกค้า โดยให้ความสำคัญกับคุณภาพของอุปกรณ์ ความเป็นระเบียบของงานประกอบ และการทดสอบการทำงานก่อนส่งมอบทุกขั้นตอน

แม้โปรเจกต์นี้จะเป็นการรับผลิตตู้ตามคำสั่งซื้อผ่านเว็บไซต์และลูกค้าเข้ารับสินค้าที่บริษัท แต่ทีมงานยังคงดำเนินการตามมาตรฐานเดียวกับงานอุตสาหกรรม เพื่อให้ลูกค้าได้รับตู้ควบคุมที่พร้อมใช้งาน มีความปลอดภัย และมีความน่าเชื่อถือในระยะยาว
