ในโปรเจกต์นี้ Taradinverter ได้ออกแบบและประกอบ Outdoor Star-Delta Control Panel ขนาด 37kW พร้อมตู้มาตรฐาน IP45 สำหรับควบคุม ระบบปั๊มน้ำขนาดใหญ่ โดยเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรม ติดตั้งมิเตอร์วัดแรงดันและกระแส ระบบ Auto / Manual และ Phase Protection Relay เพื่อเพิ่มความปลอดภัยในการใช้งาน พร้อมดำเนินการ Factory Acceptance Test (FAT) ก่อนส่งมอบ เพื่อให้มั่นใจว่าตู้ควบคุมทุกฟังก์ชันทำงานได้อย่างถูกต้องและพร้อมใช้งานจริง

Project Overview

รายการ	รายละเอียด
Project Name	Outdoor Star-Delta Control Panel 37kW
Application	ระบบควบคุมปั๊มสูบน้ำขนาดใหญ่
Panel Type	Outdoor Control Panel พร้อมกระจกหน้าตู้
Enclosure Rating	IP45
Motor Capacity	37kW
Starting Method	Star-Delta Starter
Power Supply	380VAC, 3 Phase, 50Hz
Control Mode	AUTO / MANUAL
Automatic Control	Level Control + Timer
Protection System	MCCB, Thermal Overload Relay, W-OP4 Phase Protection
Monitoring	Voltmeter, Ammeter และ Pilot Lamp แสดงสถานะ
Testing	Factory Acceptance Test (FAT) ก่อนส่งมอบ
Warranty	รับประกันสินค้า 1 ปี

Customer Requirements

ลูกค้าต้องการตู้ควบคุมสำหรับมอเตอร์ขนาด 37kW ที่ใช้กับระบบปั๊มน้ำขนาดใหญ่ โดยต้องการลดกระแสไฟฟ้าขณะเริ่มเดินเครื่อง เพื่อป้องกันแรงดันตกในระบบไฟฟ้าและช่วยให้มอเตอร์เริ่มทำงานได้อย่างนุ่มนวล นอกจากนี้ยังต้องการตู้ที่สามารถติดตั้งใช้งานในสภาพแวดล้อมของโรงงานได้อย่างเหมาะสม จึงเลือกใช้ ตู้มาตรฐาน IP45 พร้อมระบบ Auto / Manual เพื่อรองรับทั้งการทำงานอัตโนมัติจาก Level Control และการควบคุมด้วยผู้ปฏิบัติงานเมื่อจำเป็น

Taradinverter Solution

ทีมงาน Taradinverter ได้ออกแบบและประกอบ Star-Delta Control Panel ขนาด 37kW โดยเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรม พร้อมจัดวางอุปกรณ์ภายในตู้ให้เป็นระเบียบ แยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน เดินสายไฟพร้อม Wire Marker เพื่อให้ง่ายต่อการตรวจสอบและบำรุงรักษาในอนาคต

ภายในตู้ติดตั้ง Phase Protection Relay รุ่น W-OP4 สำหรับป้องกันกรณีไฟฟ้าขาดเฟสและแรงดันไฟฟ้าไม่สมดุล (Phase Unbalance) รวมถึงติดตั้ง Current Transformer (CT) 100/5A สำหรับตรวจวัดกระแสของมอเตอร์ขนาด 37kW ซึ่งมีกระแสใช้งานประมาณ 80A พร้อมแสดงผลผ่านมิเตอร์วัดกระแสบนหน้าตู้ เพื่อให้ผู้ใช้งานสามารถตรวจสอบสถานะการทำงานของระบบได้อย่างสะดวก

ก่อนส่งมอบ ทีมงานได้ดำเนินการ Factory Acceptance Test (FAT) เพื่อตรวจสอบลำดับการทำงานของระบบ Star-Delta การทำงานของโหมด Auto และ Manual รวมถึงระบบป้องกันต่าง ๆ เพื่อให้มั่นใจว่าตู้ควบคุมพร้อมสำหรับการติดตั้งและใช้งานจริง

Scope of Work

• ออกแบบวงจรควบคุมระบบ Star-Delta สำหรับมอเตอร์ 37kW
• ออกแบบและประกอบตู้ควบคุมมาตรฐาน IP45 พร้อมกระจกหน้าตู้
• คัดเลือกและติดตั้งอุปกรณ์ไฟฟ้ามาตรฐานอุตสาหกรรม
• เดินสายไฟภายในตู้ พร้อมติดตั้ง Wire Marker ทุกจุด
• ติดตั้งมิเตอร์วัดแรงดัน (Voltmeter) และกระแส (Ammeter)
• ติดตั้งระบบควบคุม Auto / Manual พร้อมรองรับสัญญาณจาก Level Control
• ติดตั้งระบบป้องกันไฟฟ้าด้วย Phase Protection Relay รุ่น W-OP4
• ตรวจสอบคุณภาพงานประกอบและความเรียบร้อยของการเดินสาย
• ทดสอบการทำงานของตู้ด้วย Factory Acceptance Test (FAT) ก่อนส่งมอบ

Star-Delta Control Panel คืออะไร?

Star-Delta Control Panel คือ ตู้ควบคุมมอเตอร์ไฟฟ้าที่ออกแบบมาเพื่อลดกระแสไฟฟ้าขณะเริ่มเดินเครื่อง (Starting Current) ของมอเตอร์ 3 เฟส โดยเริ่มต้นการทำงานในรูปแบบ Star (Y) ซึ่งช่วยลดแรงดันและกระแสที่เข้าสู่มอเตอร์ในช่วงสตาร์ท จากนั้นระบบจะสลับไปเป็น Delta (Δ) โดยอัตโนมัติผ่าน Timer เพื่อให้มอเตอร์ทำงานด้วยกำลังเต็มประสิทธิภาพ

การสตาร์ทแบบ Star-Delta เป็นวิธีที่นิยมใช้งานกับมอเตอร์กำลังปานกลางถึงขนาดใหญ่ เช่น 15kW, 22kW, 30kW, 37kW และ 45kW เนื่องจากช่วยลดผลกระทบต่อระบบไฟฟ้า ลดแรงกระชากของกระแส และช่วยยืดอายุการใช้งานของมอเตอร์ รวมถึงอุปกรณ์ไฟฟ้าภายในตู้ควบคุม

สำหรับโปรเจกต์นี้ Taradinverter ได้ออกแบบตู้ Star-Delta Control Panel ขนาด 37kW สำหรับควบคุมระบบปั๊มน้ำขนาดใหญ่ พร้อมรองรับการทำงานทั้งแบบ AUTO และ MANUAL และผ่านการทดสอบ Factory Acceptance Test (FAT) ก่อนส่งมอบ เพื่อให้มั่นใจว่าตู้พร้อมใช้งานจริง

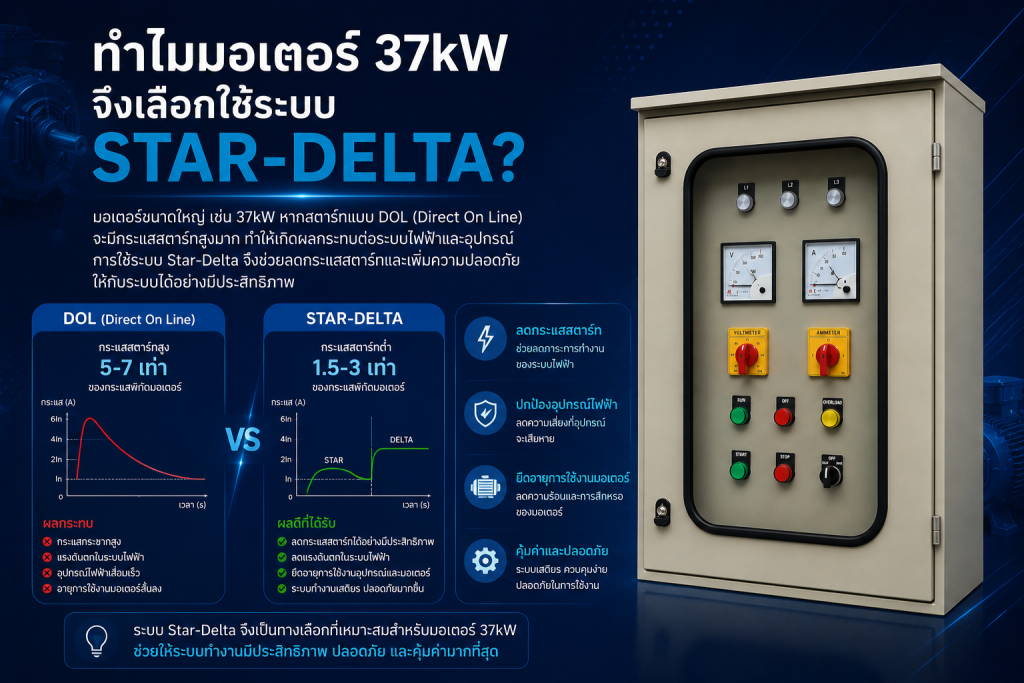

ทำไมมอเตอร์ 37kW จึงเลือกใช้ระบบ Star-Delta?

มอเตอร์ขนาด 37kW เป็นมอเตอร์กำลังสูงที่มีกระแสไฟฟ้าขณะเริ่มเดินเครื่องมากกว่ากระแสใช้งานปกติหลายเท่า หากสตาร์ทด้วยระบบ Direct On Line (DOL) อาจทำให้เกิดกระแสกระชากสูง ส่งผลให้แรงดันไฟฟ้าตก และอาจกระทบต่ออุปกรณ์ไฟฟ้าอื่นภายในโรงงาน

ระบบ Star-Delta จึงเป็นทางเลือกที่เหมาะสมสำหรับมอเตอร์ขนาดนี้ เพราะช่วยให้การเริ่มเดินเครื่องเป็นไปอย่างนุ่มนวล โดยเริ่มต้นในโหมด Star เพื่อลดกระแสสตาร์ท ก่อนเปลี่ยนเข้าสู่โหมด Delta เพื่อให้มอเตอร์ทำงานเต็มกำลังเมื่อความเร็วถึงระดับที่เหมาะสม

ข้อดีของการใช้ระบบ Star-Delta ได้แก่

• ลดกระแสไฟฟ้าขณะสตาร์ทมอเตอร์
• ลดแรงดันตกในระบบไฟฟ้า
• ลดแรงกระแทกต่อเพลาและชุดส่งกำลัง
• ช่วยยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ไฟฟ้า
• เหมาะสำหรับปั๊มน้ำ พัดลม โบลเวอร์ และเครื่องจักรอุตสาหกรรมกำลังสูง

จุดเด่นของตู้ Outdoor IP45

ตู้ควบคุมในโปรเจกต์นี้เลือกใช้ ตู้เหล็กมาตรฐาน IP45 พร้อมกระจกหน้าตู้ ซึ่งออกแบบมาเพื่อรองรับการใช้งานในสภาพแวดล้อมของโรงงานอุตสาหกรรม โดยสามารถป้องกันฝุ่นละอองและน้ำกระเด็นจากทุกทิศทางได้อย่างมีประสิทธิภาพ ช่วยเพิ่มความปลอดภัยให้กับอุปกรณ์ไฟฟ้าภายในตู้และลดความเสี่ยงจากสภาพแวดล้อมภายนอก

นอกจากนี้ กระจกหน้าตู้ยังช่วยให้ผู้ใช้งานสามารถตรวจสอบมิเตอร์วัดแรงดัน มิเตอร์วัดกระแส และไฟแสดงสถานะต่าง ๆ ได้โดยไม่ต้องเปิดตู้ ลดความเสี่ยงจากการสัมผัสอุปกรณ์ที่มีไฟฟ้า และเพิ่มความสะดวกในการตรวจสอบการทำงานประจำวัน

จุดเด่นของตู้ IP45

• ป้องกันฝุ่นละอองและสิ่งสกปรกเข้าสู่ภายในตู้
• ป้องกันน้ำกระเด็นจากทุกทิศทาง
• เหมาะสำหรับการติดตั้งในพื้นที่โรงงานอุตสาหกรรม
• ช่วยยืดอายุการใช้งานของอุปกรณ์ไฟฟ้าภายในตู้
• ตรวจสอบสถานะการทำงานผ่านกระจกหน้าตู้ได้อย่างสะดวก

Specifications

รายการ	รายละเอียด
ประเภทตู้	Outdoor Star-Delta Control Panel
กำลังมอเตอร์	37 kW
ระบบสตาร์ท	Star-Delta Starter
แรงดันไฟฟ้า	380 VAC, 3 Phase, 50 Hz
ระดับการป้องกัน	IP45
โหมดการทำงาน	AUTO / MANUAL
ระบบควบคุมอัตโนมัติ	Timer + Level Control
Phase Protection	W-OP4 (Phase Loss + Phase Unbalance)
Current Transformer	CT 100/5A จำนวน 3 ตัว
กระแสใช้งานของมอเตอร์	ประมาณ 80A
มิเตอร์แสดงผล	Voltmeter และ Ammeter
การทดสอบก่อนส่งมอบ	Factory Acceptance Test (FAT)
การรับประกัน	1 ปี

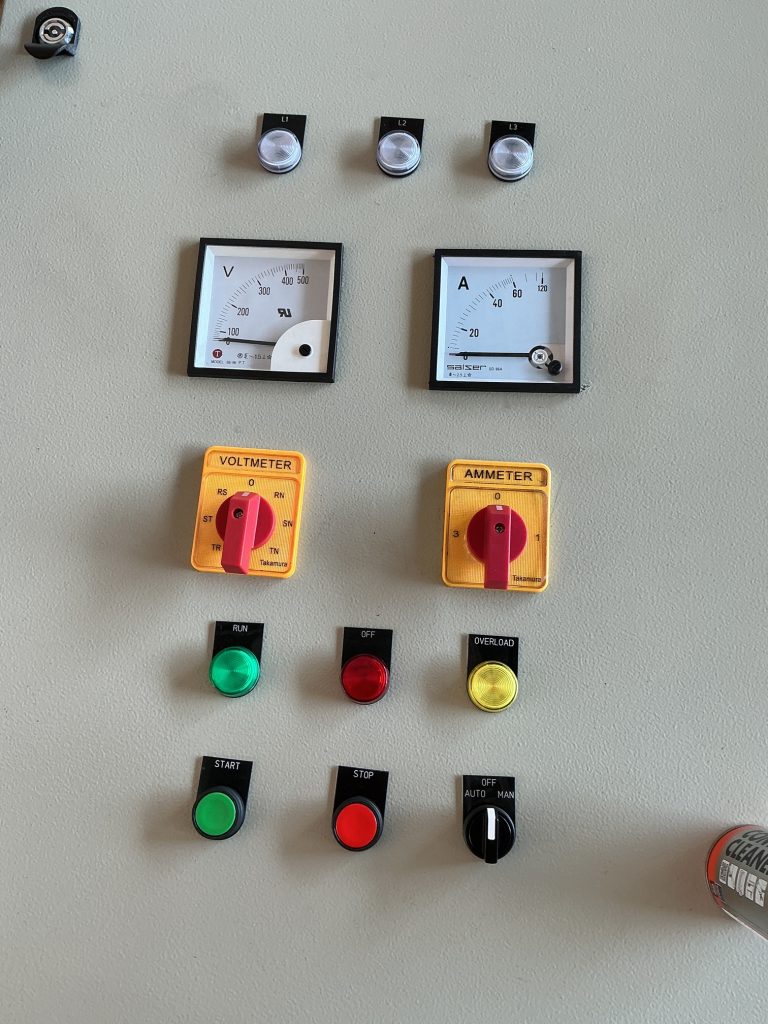

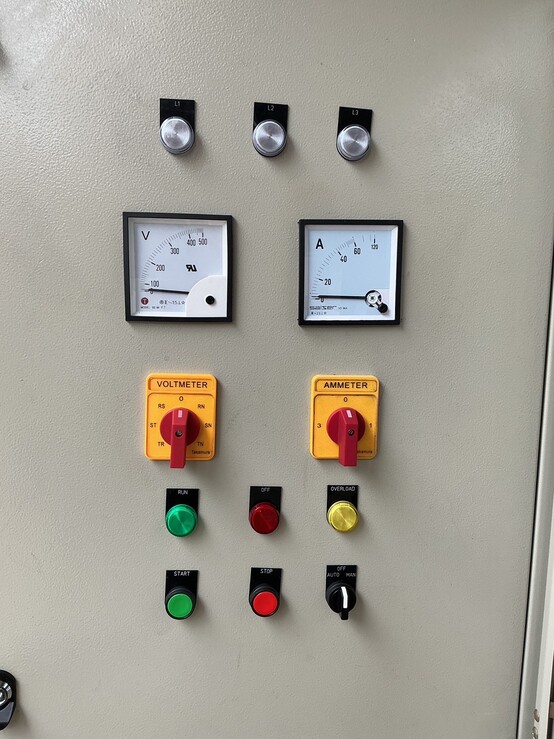

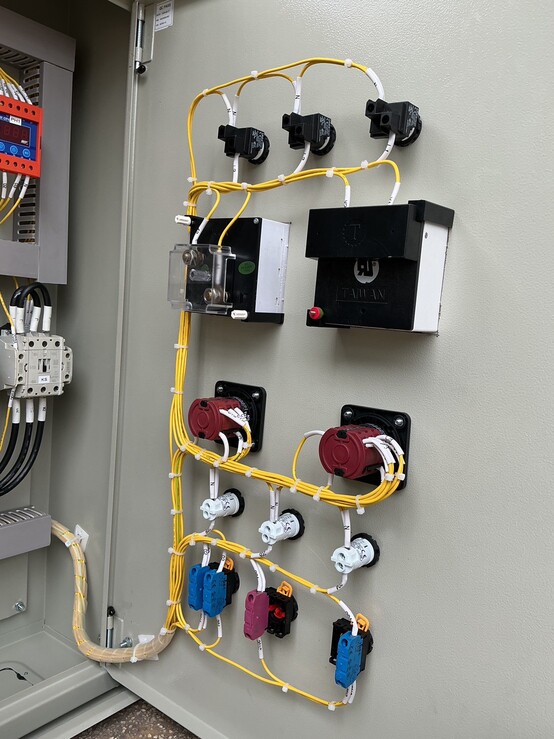

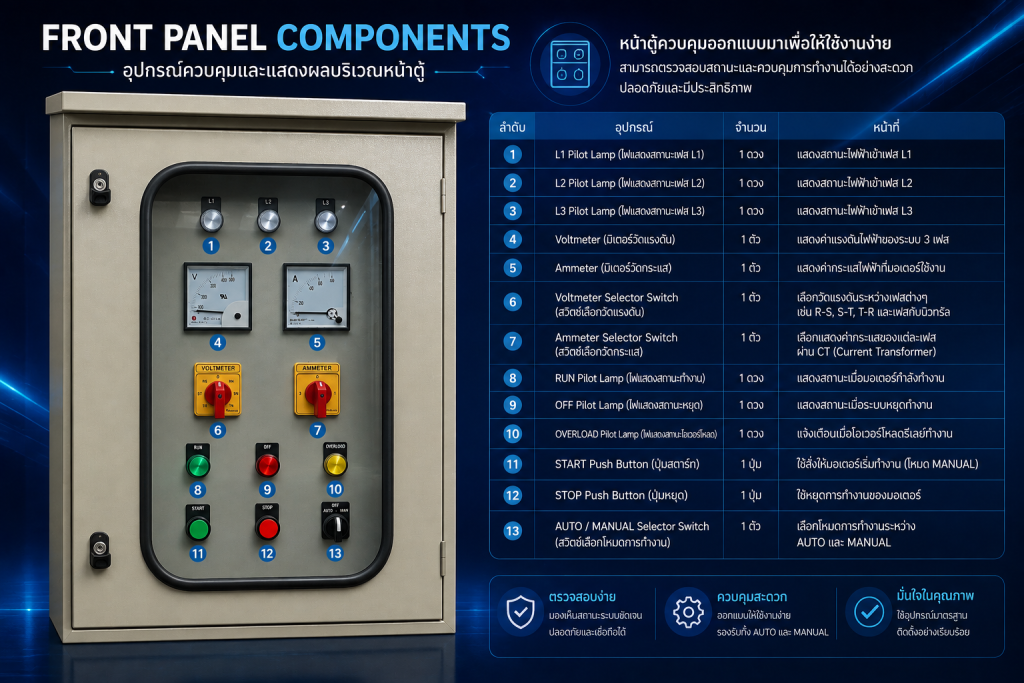

Front Panel Components (อุปกรณ์หน้าตู้)

อุปกรณ์	จำนวน	หน้าที่
Pilot Lamp (L1, L2, L3)	3 ดวง	แสดงสถานะไฟฟ้าเข้าแต่ละเฟส เพื่อให้ตรวจสอบได้ว่าระบบไฟฟ้าทั้ง 3 เฟสจ่ายไฟปกติ
Voltmeter (96×96 mm)	1 ตัว	แสดงค่าแรงดันไฟฟ้าของระบบ 3 เฟส
Ammeter (96×96 mm)	1 ตัว	แสดงค่ากระแสไฟฟ้าที่มอเตอร์ใช้งาน
Voltmeter Selector Switch	1 ตัว	เลือกวัดแรงดันระหว่างเฟสต่าง ๆ เช่น R-S, S-T, T-R รวมถึงเฟสกับนิวทรัล (หากมี)
Ammeter Selector Switch	1 ตัว	เลือกแสดงค่ากระแสของแต่ละเฟสผ่าน Current Transformer (CT)
RUN Pilot Lamp (สีเขียว)	1 ดวง	แสดงสถานะเมื่อมอเตอร์กำลังทำงาน
OFF Pilot Lamp (สีแดง)	1 ดวง	แสดงสถานะเมื่อระบบหยุดการทำงาน
OVERLOAD Pilot Lamp (สีเหลือง)	1 ดวง	แจ้งเตือนเมื่อ Thermal Overload Relay ทำงานเนื่องจากกระแสเกิน
START Push Button	1 ปุ่ม	ใช้สั่งให้มอเตอร์เริ่มทำงานในโหมด MANUAL
STOP Push Button	1 ปุ่ม	ใช้หยุดการทำงานของมอเตอร์
AUTO / MANUAL Selector Switch	1 ตัว	เลือกโหมดการทำงานระหว่าง AUTO และ MANUAL

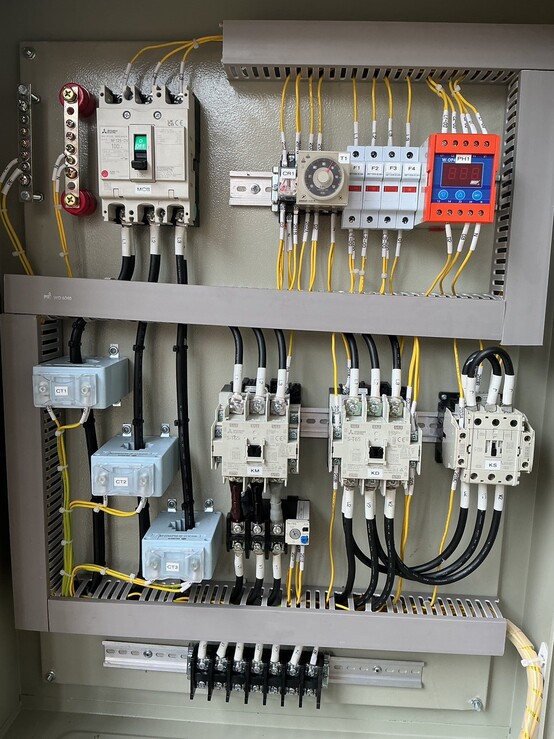

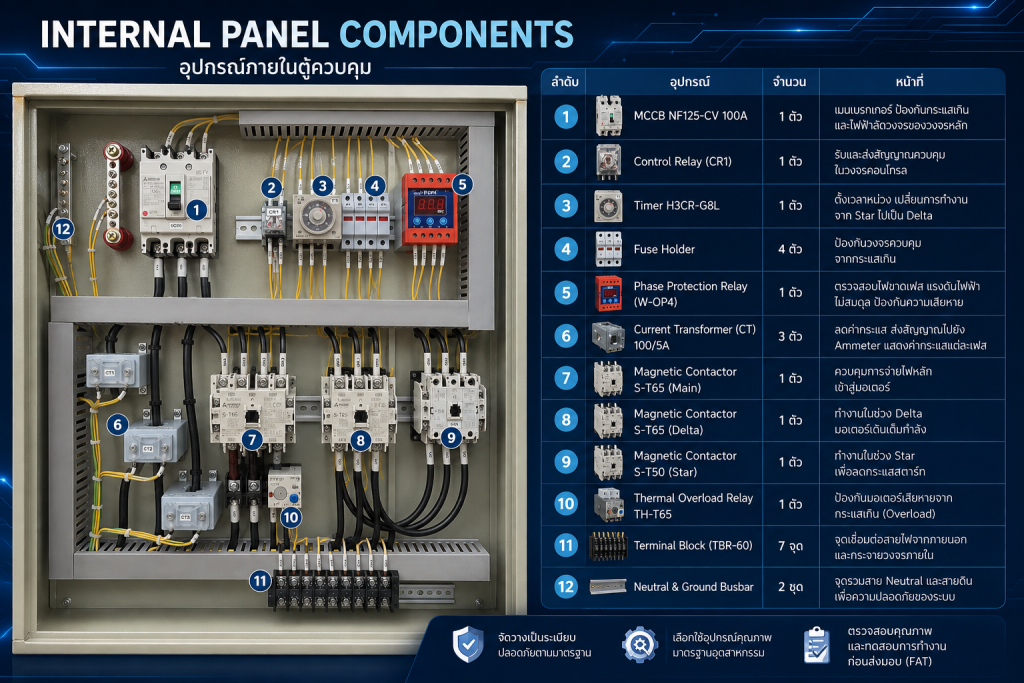

Internal Panel Components (อุปกรณ์ภายในตู้)

ภายในตู้ Star-Delta Control Panel 37kW ได้รับการออกแบบให้มีการจัดวางอุปกรณ์อย่างเป็นระเบียบ แยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน พร้อมเดินสายไฟด้วยรางเก็บสาย (Wire Duct) และติดตั้ง Wire Marker ทุกจุด เพื่อให้ง่ายต่อการตรวจสอบ การบำรุงรักษา และเพิ่มความน่าเชื่อถือของระบบในระยะยาว

---

ตารางอุปกรณ์ภายในตู้

อุปกรณ์	จำนวน	หน้าที่

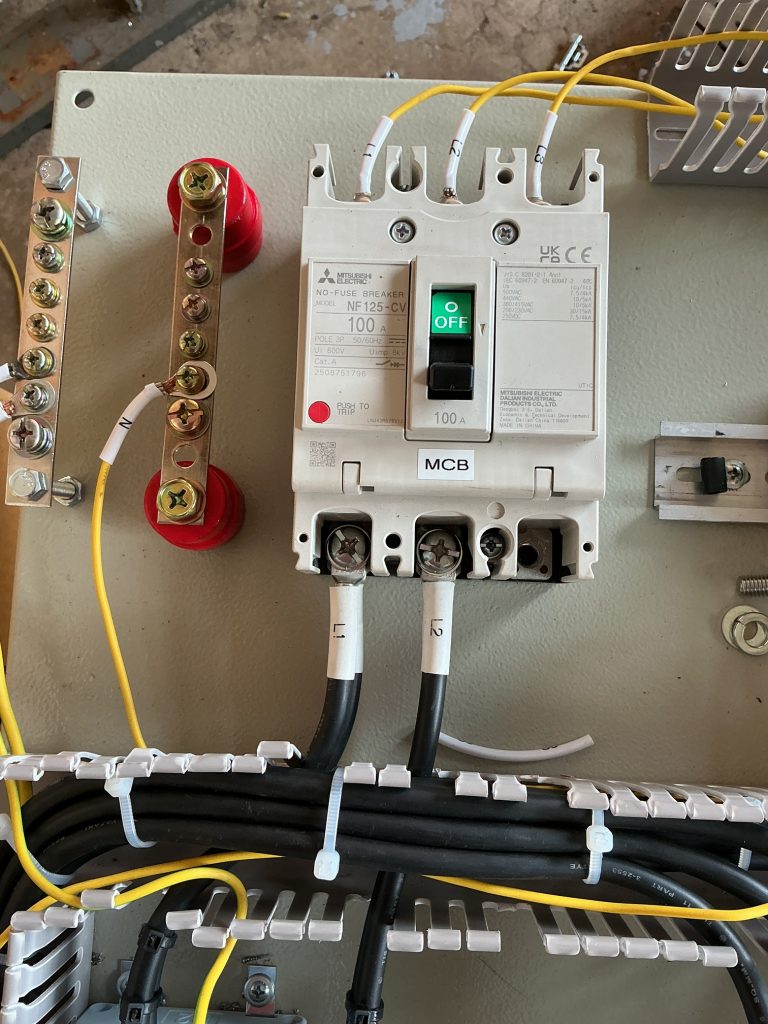

Mitsubishi MCCB NF125-CV 100A	1 ตัว	เมนเบรกเกอร์สำหรับตัดต่อวงจรหลัก และป้องกันกระแสเกิน (Overcurrent) รวมถึงไฟฟ้าลัดวงจร (Short Circuit)
Neutral & Ground Busbar	2 ชุด	จุดรวมสาย Neutral และสายดิน (Ground) เพื่อให้การเดินสายเป็นระเบียบและปลอดภัย
OMRON Control Relay (CR1)	1 ตัว	รับและส่งสัญญาณควบคุมภายในวงจรคอนโทรล
OMRON Timer H3CR-G8L	1 ตัว	ควบคุมระยะเวลาการเปลี่ยนการทำงานจาก Star ไปเป็น Delta
Fuse Holder	4 ตัว	ป้องกันวงจรควบคุมจากกระแสเกินและความเสียหายของอุปกรณ์
Phase Protection Relay W-OP4	1 ตัว	ตรวจสอบไฟขาดเฟส (Phase Loss) และแรงดันไฟฟ้าไม่สมดุล (Phase Unbalance)

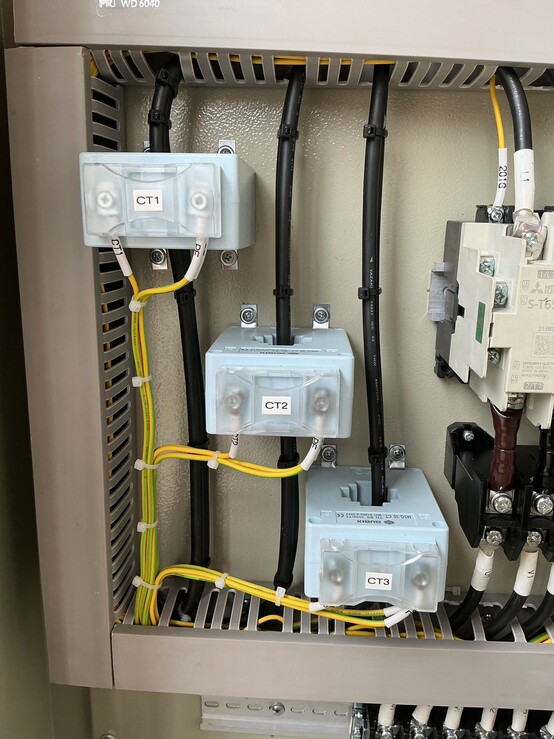

Current Transformer (CT) 100/5A	3 ตัว	ลดค่ากระแสจากมอเตอร์เพื่อส่งสัญญาณไปยัง Ammeter สำหรับแสดงค่ากระแส
Mitsubishi Magnetic Contactor S-T65 (Main)	1 ตัว	ควบคุมการจ่ายไฟหลักเข้าสู่มอเตอร์
Mitsubishi Magnetic Contactor S-T65 (Delta)	1 ตัว	ทำงานในช่วง Delta เพื่อให้มอเตอร์เดินเครื่องเต็มกำลัง
Mitsubishi Magnetic Contactor S-T50 (Star)	1 ตัว	ทำงานในช่วงเริ่มสตาร์ทแบบ Star เพื่อลดกระแสสตาร์ทของมอเตอร์
Mitsubishi Thermal Overload Relay TH-T65	1 ตัว	ป้องกันมอเตอร์เสียหายจากกระแสเกิน โดยจะตัดวงจรเมื่อเกิด Overload
Terminal Block (TBR-60)	7 จุด	จุดเชื่อมต่อสายไฟจากภายนอกเข้าสู่ตู้ควบคุม และกระจายวงจรภายใน
Wire Duct	หลายชุด	จัดระเบียบสายไฟภายในตู้ให้เรียบร้อย และป้องกันสายไฟเสียหาย
DIN Rail	หลายชุด	รางมาตรฐานสำหรับติดตั้งอุปกรณ์ไฟฟ้าภายในตู้ให้แข็งแรงและเป็นระเบียบ

Engineering Highlights (จุดเด่นทางวิศวกรรม)

ตู้ Star-Delta Control Panel 37kW ชุดนี้ได้รับการออกแบบโดยคำนึงถึงความปลอดภัย ความน่าเชื่อถือ และความสะดวกในการบำรุงรักษา โดยเลือกใช้อุปกรณ์ให้เหมาะสมกับการใช้งานของระบบปั๊มน้ำขนาดใหญ่ พร้อมเพิ่มระบบป้องกันและการตรวจสอบที่จำเป็นสำหรับการใช้งานในโรงงานอุตสาหกรรม

จุดเด่นของการออกแบบ

• ใช้ Current Transformer (CT) 100/5A รองรับมอเตอร์ที่มีกระแสใช้งานประมาณ 80A
• ติดตั้ง Phase Protection Relay รุ่น W-OP4 เพื่อป้องกันไฟขาดเฟส (Phase Loss) และแรงดันไฟฟ้าไม่สมดุล (Phase Unbalance)
• รองรับการทำงานทั้ง AUTO และ MANUAL โดยโหมด AUTO รับคำสั่งจาก Level Control และใช้ Timer ควบคุมการเปลี่ยนจาก Star ไปยัง Delta
• เลือกใช้ตู้มาตรฐาน IP45 พร้อมกระจกหน้าตู้ ช่วยป้องกันฝุ่นและน้ำกระเด็น พร้อมตรวจสอบสถานะการทำงานได้สะดวก
• เดินสายไฟเป็นระเบียบ พร้อมติดตั้ง Wire Marker เพื่อให้ง่ายต่อการตรวจสอบและบำรุงรักษาในอนาคต

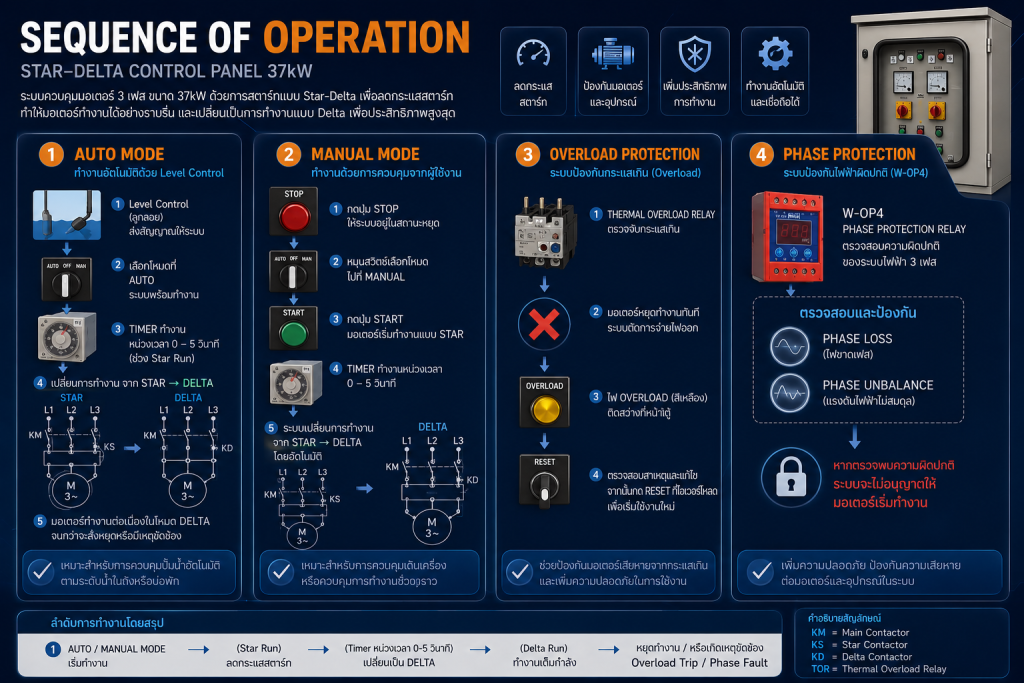

Sequence of Operation

ตู้ Star-Delta Control Panel 37kW รองรับการทำงานทั้งแบบ AUTO และ MANUAL เพื่อให้เหมาะกับการใช้งานของระบบปั๊มน้ำขนาดใหญ่ โดยมีลำดับการทำงานดังนี้

---

1. AUTO Mode

เมื่อหมุน Selector Switch ไปที่ตำแหน่ง AUTO ระบบจะเข้าสู่โหมดควบคุมอัตโนมัติ โดยรับสัญญาณจาก Level Controlเพื่อตรวจสอบระดับน้ำ เมื่อเงื่อนไขการทำงานครบ ระบบจะสั่งให้มอเตอร์เริ่มทำงานโดยอัตโนมัติ

ในช่วงเริ่มต้น Main Contactor และ Star Contactor จะทำงานพร้อมกัน เพื่อช่วยลดกระแสไฟฟ้าขณะสตาร์ทมอเตอร์ จากนั้น OMRON Timer จะเริ่มนับเวลาตามค่าที่ตั้งไว้ เมื่อครบเวลา Star Contactor จะปลดออก และ Delta Contactor จะทำงานแทน ทำให้มอเตอร์เข้าสู่การทำงานเต็มกำลังอย่างต่อเนื่อง

เมื่อระดับน้ำกลับสู่ค่าที่กำหนด ระบบจะสั่งหยุดมอเตอร์โดยอัตโนมัติผ่าน Level Control

---

2. MANUAL Mode

เมื่อต้องการควบคุมการทำงานด้วยผู้ใช้งาน ให้กดปุ่ม STOP เพื่อหยุดการทำงานของระบบก่อน จากนั้นหมุน Selector Switch ไปที่ตำแหน่ง MANUAL แล้วกดปุ่ม START เพื่อให้มอเตอร์เริ่มทำงาน

ระบบจะทำงานตามลำดับเดียวกับโหมด AUTO คือ เริ่มต้นในโหมด Star เพื่อลดกระแสสตาร์ท และเปลี่ยนเป็น Delta โดยอัตโนมัติผ่าน Timer เมื่อครบเวลาที่กำหนด

เมื่อต้องการหยุดการทำงาน สามารถกดปุ่ม STOP ได้ทันที

---

3. Overload Protection

เพื่อป้องกันความเสียหายของมอเตอร์ ตู้ควบคุมติดตั้ง Thermal Overload Relay สำหรับตรวจสอบกระแสของมอเตอร์ตลอดการทำงาน

เมื่อกระแสไฟฟ้าสูงเกินค่าที่ตั้งไว้ ระบบจะตัดการทำงานของมอเตอร์ทันที พร้อมแสดงไฟสถานะ OVERLOAD ที่หน้าตู้ เพื่อแจ้งเตือนผู้ใช้งานให้ตรวจสอบสาเหตุและแก้ไขปัญหาก่อนเริ่มใช้งานใหม่

---

4. Phase Protection

ตู้ควบคุมติดตั้ง Phase Protection Relay รุ่น W-OP4 เพื่อเพิ่มความปลอดภัยในการใช้งาน โดยทำหน้าที่ตรวจสอบระบบไฟฟ้าก่อนให้มอเตอร์ทำงาน

หากตรวจพบ ไฟขาดเฟส (Phase Loss) หรือ แรงดันไฟฟ้าไม่สมดุล (Phase Unbalance) ระบบจะไม่อนุญาตให้มอเตอร์เริ่มทำงาน ช่วยลดความเสี่ยงต่อความเสียหายของมอเตอร์และอุปกรณ์ไฟฟ้าภายในตู้

---

Project Gallery

ภาพบรรยากาศและรายละเอียดของ Star-Delta Control Panel 37kW ตั้งแต่รายละเอียดภายนอกตู้ การติดตั้งอุปกรณ์ภายใน การเดินสาย ไปจนถึงการตรวจสอบและทดสอบระบบก่อนส่งมอบให้กับลูกค้า

Panel Fabrication

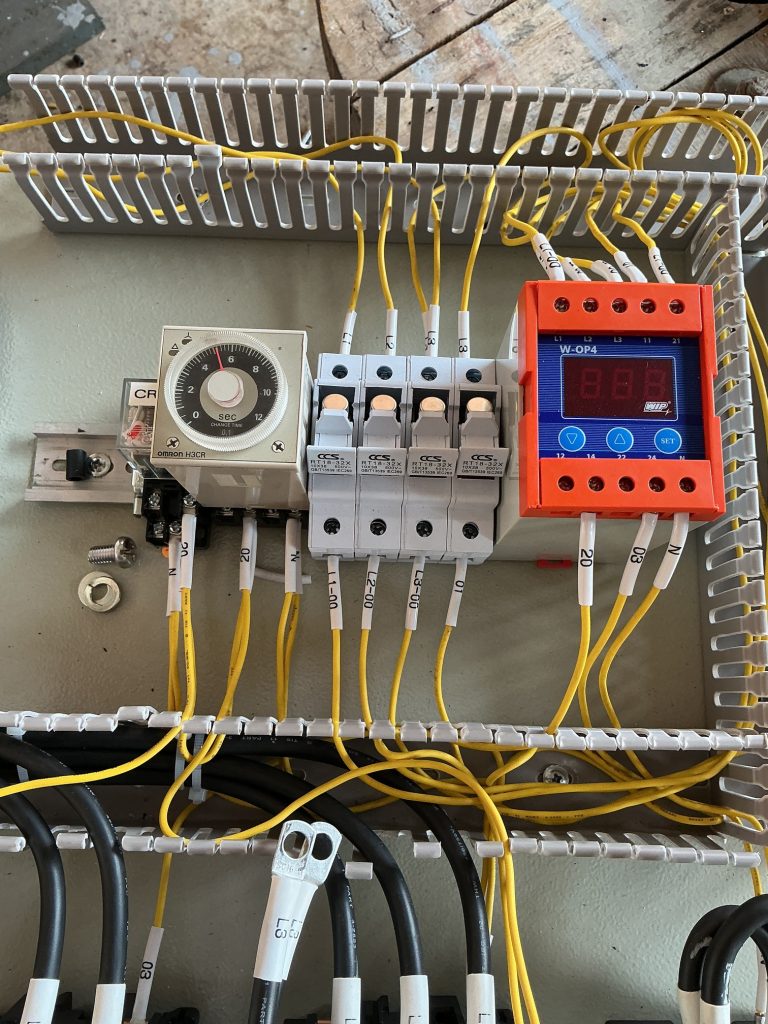

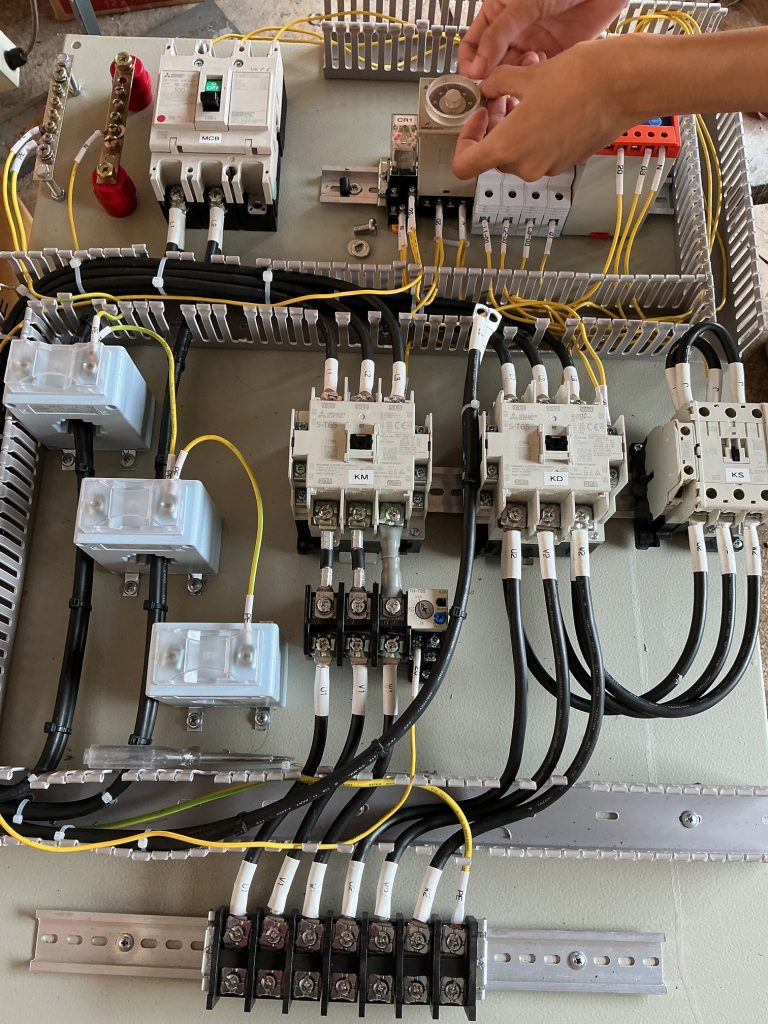

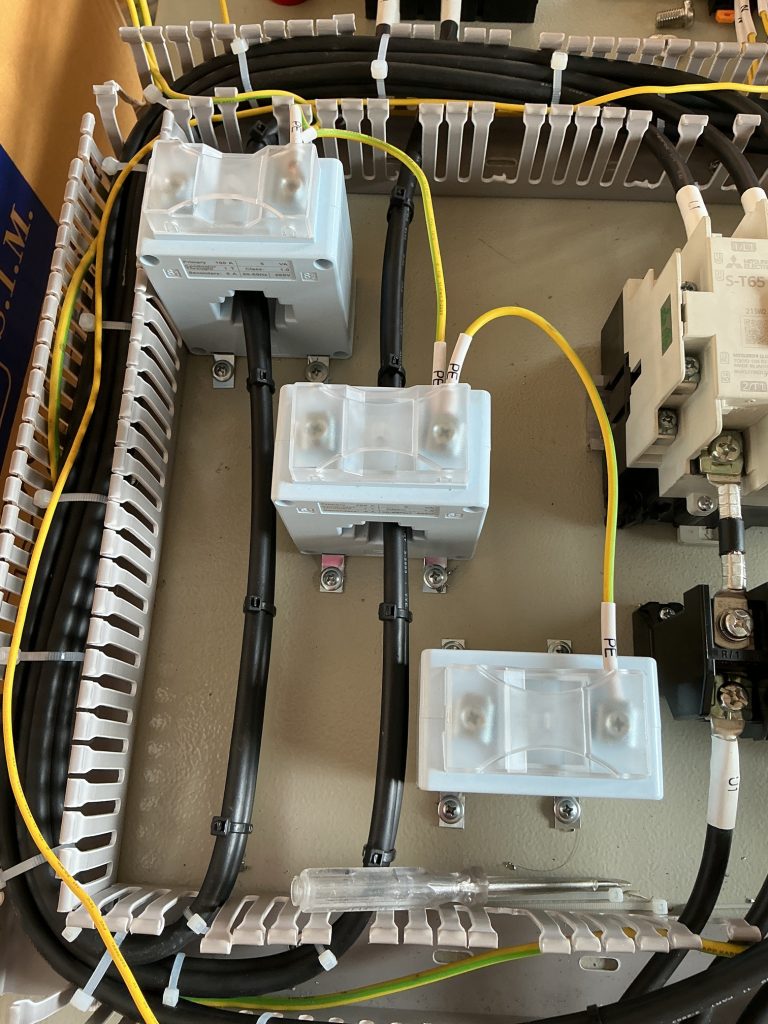

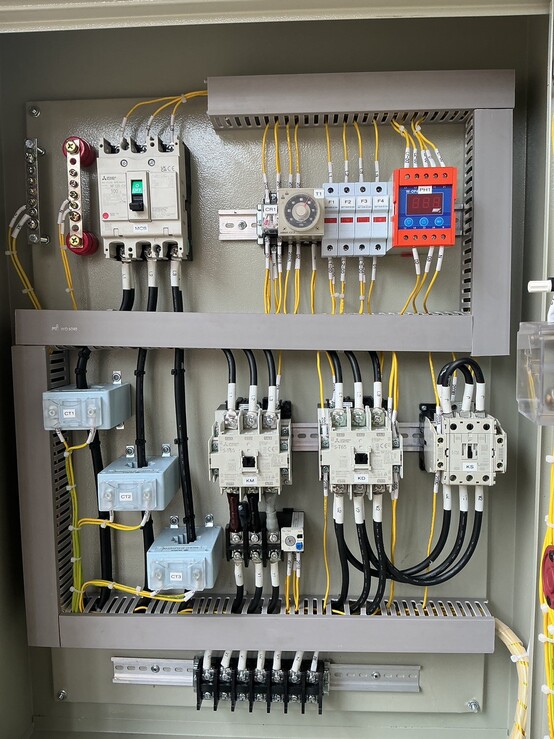

ขั้นตอนการประกอบตู้ควบคุม เริ่มตั้งแต่การติดตั้งอุปกรณ์บนแผง การจัดวางตำแหน่งอุปกรณ์ การเดินสายไฟ และการติดตั้ง Wire Marker เพื่อให้การตรวจสอบและบำรุงรักษาในอนาคตเป็นไปอย่างสะดวกและมีประสิทธิภาพ

ขั้นตอนการประกอบและเดินสายภายในตู้ Star-Delta Control Panel 37kW โดยทีมงาน Taradinverter

Completed Star-Delta Control Panel

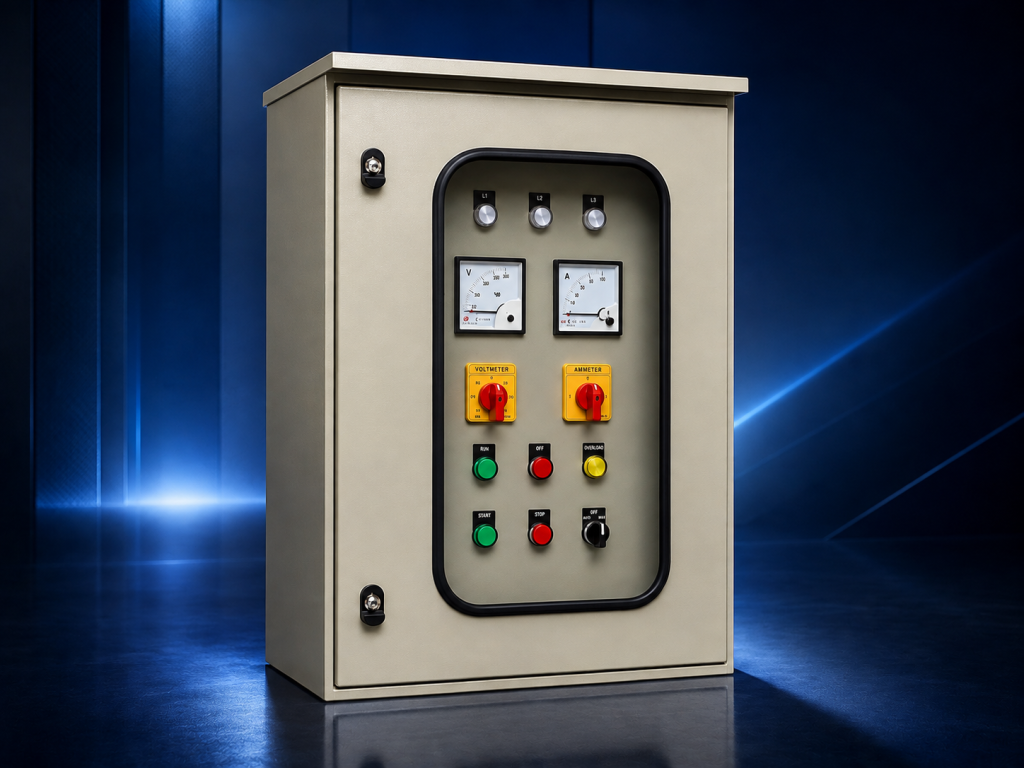

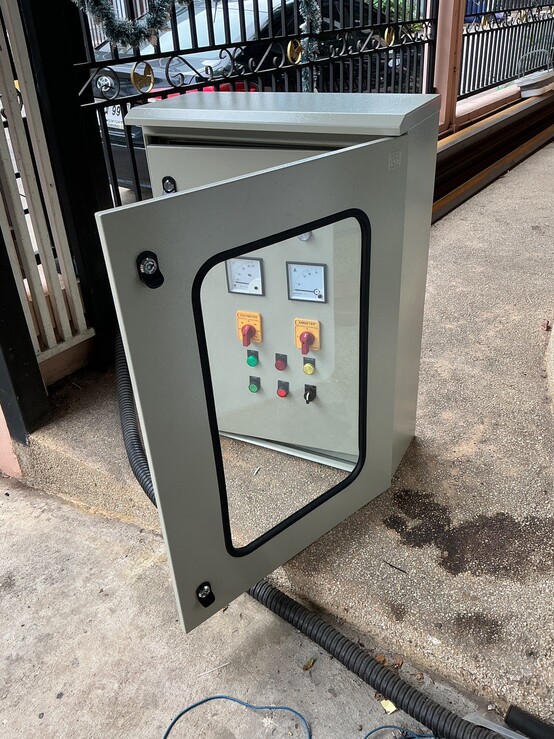

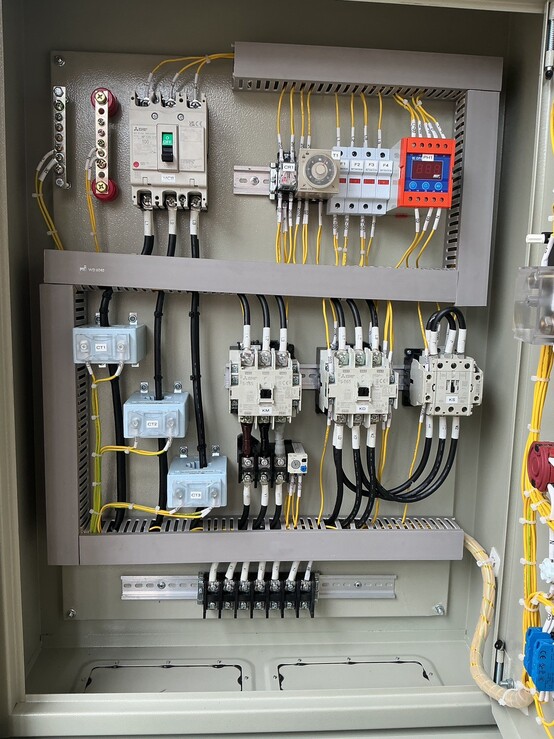

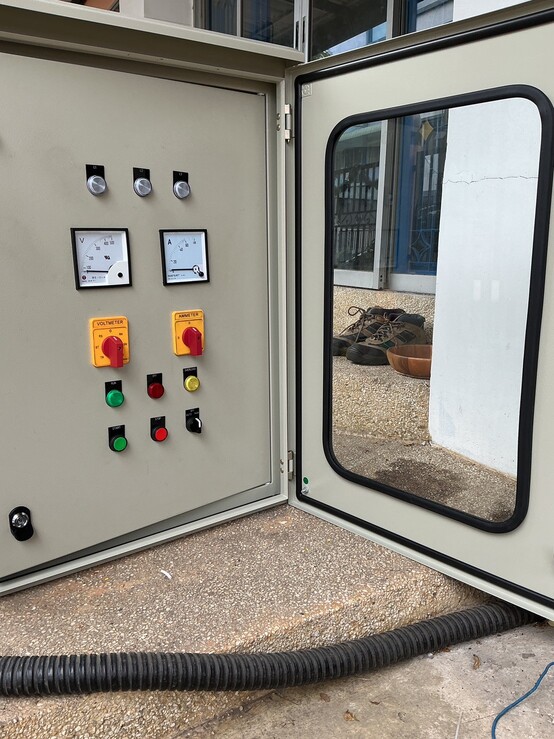

ภาพตู้ควบคุม Star-Delta 37kW หลังประกอบเสร็จสมบูรณ์ พร้อมตู้ IP45 แบบมีกระจก สามารถตรวจสอบมิเตอร์และสถานะการทำงานบริเวณหน้าตู้ได้สะดวก

Star-Delta Control Panel 37kW IP45 หลังประกอบเสร็จ พร้อมสำหรับการตรวจสอบและทดสอบก่อนส่งมอบ

Factory Acceptance Test (FAT)

ก่อนส่งมอบให้ลูกค้า ทีมงาน Taradinverter ได้ดำเนินการ Factory Acceptance Test (FAT) เพื่อทดสอบการทำงานของตู้ควบคุมและตรวจสอบความถูกต้องของระบบไฟฟ้าทุกส่วน โดยมีวัตถุประสงค์เพื่อให้มั่นใจว่าตู้พร้อมใช้งานจริง และเป็นไปตามสเปกที่กำหนด

การทดสอบประกอบด้วย

• ตรวจสอบการจ่ายไฟและแรงดันไฟฟ้าเข้าตู้
• ตรวจสอบไฟแสดงสถานะของแต่ละเฟส (L1, L2 และ L3)
• ทดสอบการทำงานในโหมด AUTO
• ทดสอบการทำงานในโหมด MANUAL
• ตรวจสอบการเปลี่ยนจาก Star ไปเป็น Delta ผ่าน Timer
• ตรวจสอบการทำงานของ Voltmeter และ Ammeter
• ทดสอบระบบป้องกัน Overload และอุปกรณ์ควบคุมภายในตู้
• ตรวจสอบความเรียบร้อยของการเดินสายและการทำงานของอุปกรณ์ทั้งหมดก่อนส่งมอบ

หลังจากการทดสอบ ตู้ควบคุมสามารถทำงานได้ครบทุกฟังก์ชันตามที่ออกแบบไว้ พร้อมสำหรับการติดตั้งและใช้งานจริง

📹 วิดีโอการทดสอบ (FAT Test)
วิดีโอนี้แสดงลำดับการทำงานของตู้ควบคุม ตั้งแต่การเลือกโหมดการทำงาน การสตาร์ทมอเตอร์แบบ Star-Delta ไปจนถึงการตรวจสอบการทำงานของอุปกรณ์และระบบป้องกัน ก่อนส่งมอบให้กับลูกค้า

จุดเด่นงานประกอบ (Panel Fabrication Quality)

นอกจากการเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรมแล้ว ทีมงาน Taradinverter ยังให้ความสำคัญกับคุณภาพของงานประกอบ เพื่อให้ตู้ควบคุมมีความแข็งแรง ตรวจสอบง่าย และรองรับการบำรุงรักษาในระยะยาว

รายละเอียดของงานประกอบ

• เดินสายไฟภายในตู้ด้วยรางเก็บสาย (Wire Duct) อย่างเป็นระเบียบ
• ติดตั้ง Wire Marker ทุกจุด เพื่อให้ง่ายต่อการตรวจสอบและซ่อมบำรุง
• แยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน
• ติดตั้งอุปกรณ์บน DIN Rail ตามมาตรฐาน
• ใช้ Terminal Block สำหรับการเชื่อมต่อสายภายนอก
• จัดวางอุปกรณ์ให้มีพื้นที่เพียงพอสำหรับการตรวจสอบและบำรุงรักษา
• ตรวจสอบความเรียบร้อยของการเดินสายและการยึดอุปกรณ์ก่อนทำการ FAT Test

การใส่ใจในรายละเอียดของงานประกอบ ช่วยให้ตู้ควบคุมมีความน่าเชื่อถือ พร้อมรองรับการใช้งานในโรงงานอุตสาหกรรมได้อย่างมีประสิทธิภาพ

FAQ – คำถามที่พบบ่อย

1. Star-Delta Control Panel 37kW เหมาะกับงานประเภทใด?

เหมาะสำหรับควบคุมมอเตอร์ 3 เฟสที่รองรับการสตาร์ทแบบ Star-Delta โดยโปรเจกต์นี้นำไปใช้สำหรับควบคุม ปั๊มสูบน้ำขนาดใหญ่ 37kW

2. ทำไมจึงไม่สตาร์ทมอเตอร์ 37kW แบบ DOL?

การสตาร์ทแบบ DOL จะจ่ายแรงดันเต็มให้มอเตอร์ทันที ทำให้มีกระแสสตาร์ทสูง ส่วน Star-Delta ช่วยลดกระแสในช่วงเริ่มเดินเครื่อง ก่อนเปลี่ยนเข้าสู่ Delta เพื่อทำงานตามปกติ

3. AUTO และ MANUAL ต่างกันอย่างไร?

AUTO ใช้สำหรับการควบคุมระบบอัตโนมัติร่วมกับ Level Control ส่วน MANUAL ให้ผู้ใช้งานควบคุมการเริ่มและหยุดมอเตอร์ด้วยปุ่ม START และ STOP ที่หน้าตู้

4. ถ้าเกิด Overload จะเกิดอะไรขึ้น?

เมื่อ Thermal Overload Relay ตรวจพบภาวะ Overload ระบบจะสั่งให้มอเตอร์หยุดทำงาน พร้อมแสดงไฟ OVERLOAD สีเหลือง บริเวณหน้าตู้ เพื่อแจ้งให้ผู้ใช้งานตรวจสอบความผิดปกติ

5. W-OP4 มีไว้ทำอะไร?

W-OP4 เป็น Phase Protection Relay ที่โปรเจกต์นี้ใช้สำหรับตรวจสอบและป้องกัน Phase Loss และ Phase Unbalance ช่วยลดความเสี่ยงที่มอเตอร์จะทำงานภายใต้สภาวะไฟฟ้าผิดปกติ

6. ทำไมต้องติดตั้ง CT 100/5A?

มอเตอร์ 37kW ในงานนี้มีกระแสใช้งานประมาณ 80A จึงเลือกใช้ CT อัตราทด 100/5A เพื่อใช้ร่วมกับระบบวัดกระแสและ Ammeter ที่หน้าตู้

7. ทำไมต้อง FAT Test ก่อนส่งมอบ?

FAT Test ช่วยตรวจสอบว่าการควบคุม ลำดับ Star → Delta โหมดการทำงาน และระบบป้องกันสามารถทำงานได้ตามที่ออกแบบไว้ ก่อนที่ตู้จะถูกส่งมอบไปใช้งานจริง

บทสรุป

โปรเจกต์ Star-Delta Control Panel 37kW สำหรับควบคุมปั๊มสูบน้ำขนาดใหญ่ เป็นอีกหนึ่งงานประกอบตู้ควบคุมที่ให้ความสำคัญทั้งด้านการควบคุมมอเตอร์และระบบป้องกันทางไฟฟ้า

ตัวตู้เป็นแบบ IP45 พร้อมกระจก รองรับการทำงาน AUTO/MANUAL มีระบบ Level Control, Phase Protection, Overload Protection พร้อม Voltmeter และ Ammeter สำหรับตรวจสอบสถานะการทำงานได้อย่างสะดวก

ภายในเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรม พร้อมจัดวางและเดินสายอย่างเป็นระเบียบ และผ่านการ Factory Acceptance Test (FAT) ก่อนส่งมอบ เพื่อยืนยันความพร้อมของระบบสำหรับการนำไปใช้งานจริง
