ในงานอุตสาหกรรมที่ต้องลำเลียงวัสดุปริมาณมาก เช่น แร่แอนทราไซต์ (Anthracite) การเลือกใช้ระบบควบคุมมอเตอร์ที่เหมาะสมถือเป็นปัจจัยสำคัญที่ส่งผลต่อความต่อเนื่องของกระบวนการผลิต ความปลอดภัยของเครื่องจักร และอายุการใช้งานของอุปกรณ์ทั้งหมด โดยเฉพาะระบบ Conveyor Belt ที่ต้องรับโหลดหนักและทำงานต่อเนื่องตลอดหลายชั่วโมง

โปรเจกต์นี้ Taradinverter ได้รับความไว้วางใจจาก กิ่งแก้ว ซัพพลาย ให้ดำเนินการออกแบบและประกอบ Star-Delta Control Panel สำหรับควบคุมมอเตอร์ขับสายพานลำเลียงขนาด 22 kW (30 HP) พร้อมระบบควบคุมมอเตอร์พัดลมระบายความร้อน เพื่อใช้งานในโรงงานของ บริษัท อีสเทอร์น เพิล จำกัด จังหวัดพระนครศรีอยุธยา

ระบบนี้ทำหน้าที่ลำเลียงแร่แอนทราไซต์จาก Hopper เข้าสู่ Rotary Dryer เพื่อเข้าสู่กระบวนการอบแห้งก่อนส่งต่อไปยังขั้นตอนการผลิตในอุตสาหกรรมเหล็ก ซึ่งเป็นงานที่มีลักษณะ โหลดหนัก (Heavy Duty Application) และต้องการการสตาร์ทมอเตอร์ที่นุ่มนวล เพื่อลดแรงกระแทกของสายพาน ชุดเกียร์ และระบบส่งกำลัง

ด้วยเหตุนี้ จึงเลือกใช้ระบบ Star-Delta Starter ซึ่งช่วยลดกระแสกระชากในช่วงเริ่มเดินมอเตอร์ ลดแรงดันตกในระบบไฟฟ้า และช่วยเพิ่มความน่าเชื่อถือให้กับการทำงานของเครื่องจักรในระยะยาว

Project Overview

รายการ	รายละเอียด
Project	Star-Delta Control Panel for Conveyor Belt System
Customer	กิ่งแก้ว ซัพพลาย
End User	บริษัท อีสเทอร์น เพิล จำกัด
Site Location	อำเภอนครหลวง จังหวัดพระนครศรีอยุธยา
Application	Conveyor Belt สำหรับลำเลียงแร่เข้าสู่ Rotary Dryer
Material	แร่แอนทราไซต์ (Anthracite)
Main Motor	22 kW (30 HP), 380 VAC
Cooling Fan Motor	180 W, 380 VAC
Starting Method	Star-Delta Starter
Control Mode	OFF / AUTO / MANUAL
Conveyor Load	Heavy Duty

Customer Requirements

ลูกค้าต้องการตู้ควบคุมสำหรับระบบสายพานลำเลียงที่สามารถรองรับการทำงานกับโหลดหนักภายในโรงงานอุตสาหกรรมเหล็ก โดยเน้นความเสถียรในการสตาร์ทมอเตอร์และการทำงานต่อเนื่องตลอดกระบวนการผลิต พร้อมระบบ AUTO / MANUAL เพื่อให้สามารถเลือกใช้งานได้ตามลำดับการทำงานของเครื่องจักร

นอกจากนี้ ยังต้องการระบบป้องกันมอเตอร์ที่เชื่อถือได้ เมื่อเกิดภาวะกระแสเกิน (Overload) ระบบต้องหยุดมอเตอร์ทันทีและแสดงสถานะการทำงาน เพื่อช่วยลดความเสียหายของมอเตอร์และอุปกรณ์ขับเคลื่อน

Taradinverter Solution

Taradinverter ได้ออกแบบและประกอบ Star-Delta Control Panel สำหรับมอเตอร์สายพานลำเลียงขนาด 22 kW พร้อมวงจรควบคุมมอเตอร์พัดลมระบายความร้อน โดยเลือกใช้อุปกรณ์มาตรฐานอุตสาหกรรมและจัดวางอุปกรณ์ภายในตู้ให้เป็นระเบียบ เพื่อความสะดวกในการบำรุงรักษาและเพิ่มความปลอดภัยในการใช้งาน

ระบบควบคุมรองรับการทำงานทั้ง AUTO Mode ซึ่งสั่งงานผ่าน Timer ตามลำดับการทำงานของระบบ และ MANUAL Mode สำหรับการทดสอบหรือควบคุมเครื่องจักรโดยผู้ปฏิบัติงาน พร้อมระบบป้องกัน Overload ที่จะหยุดมอเตอร์และแจ้งเตือนทันทีเมื่อเกิดความผิดปกติ

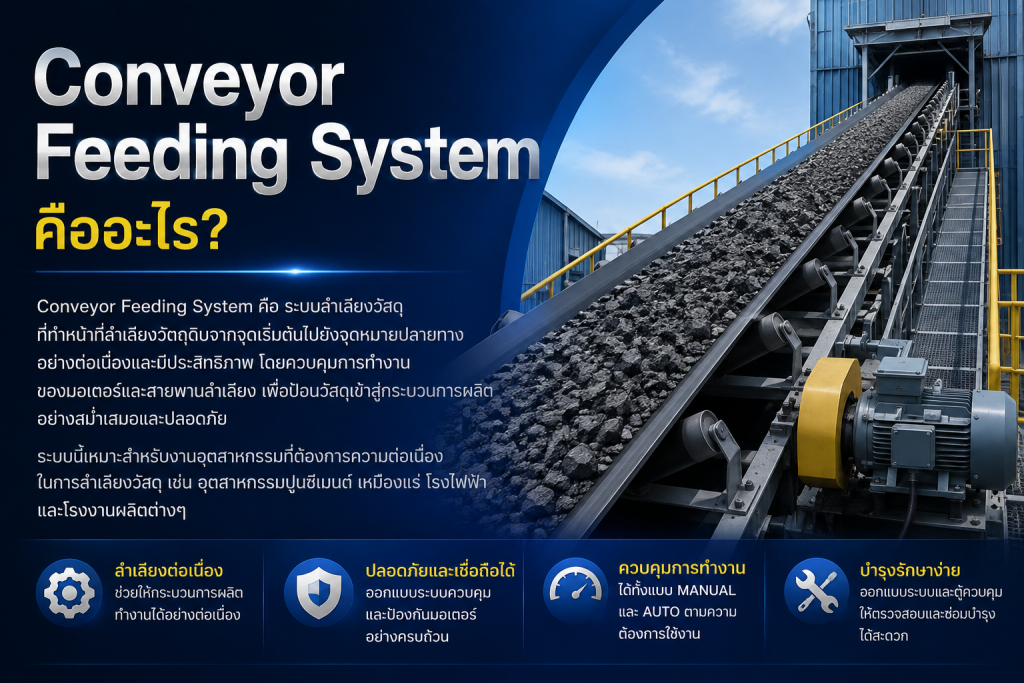

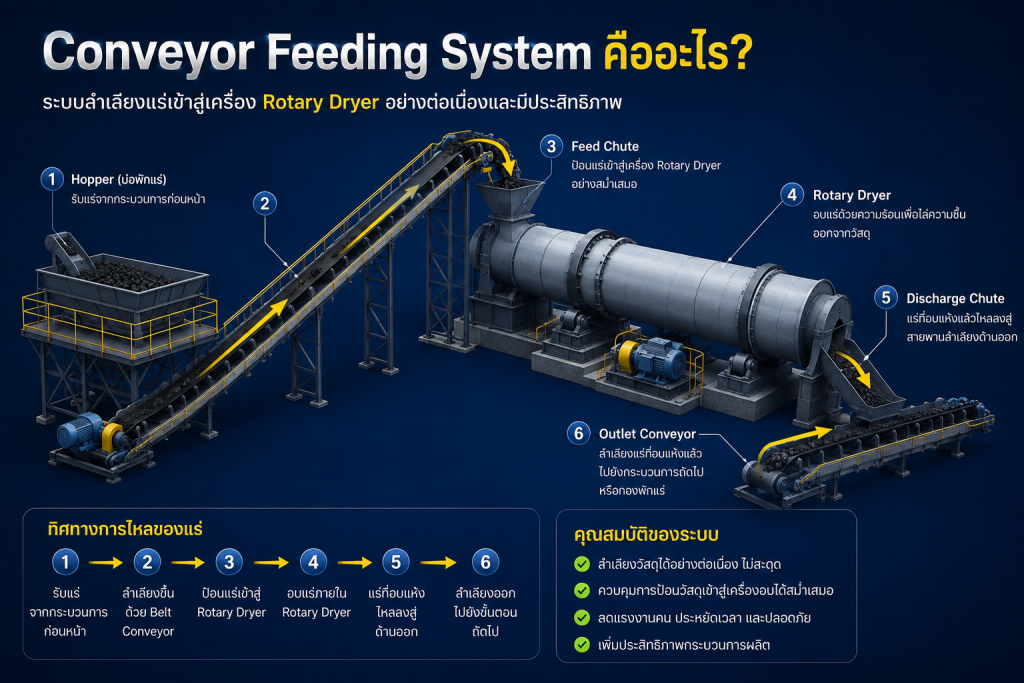

Conveyor Feeding System คืออะไร?

ระบบ Conveyor Feeding System คือระบบลำเลียงวัตถุดิบที่ทำหน้าที่ขนส่งวัสดุจากจุดรับวัตถุดิบ (Hopper) ไปยังเครื่องจักรในกระบวนการผลิตอย่างต่อเนื่อง โดยในโปรเจกต์นี้ ระบบถูกออกแบบมาเพื่อ ลำเลียงแร่แอนทราไซต์ (Anthracite) เข้าสู่เครื่อง Rotary Dryer สำหรับกระบวนการอบแห้งก่อนเข้าสู่ขั้นตอนการผลิตในอุตสาหกรรมเหล็ก

เนื่องจากแร่แอนทราไซต์มีน้ำหนักมากและต้องลำเลียงอย่างต่อเนื่อง ระบบสายพานจึงต้องใช้มอเตอร์กำลังสูงร่วมกับชุดเกียร์ทดรอบ เพื่อให้สามารถสร้างแรงบิดได้เพียงพอในการขับเคลื่อนสายพานอย่างราบรื่น พร้อมลดการสึกหรอของอุปกรณ์ในระยะยาว

ในโปรเจกต์นี้ มอเตอร์หลักขนาด 22 kW (30 HP) ทำหน้าที่ขับเคลื่อนสายพานลำเลียง ขณะที่มอเตอร์พัดลมระบายความร้อนช่วยรักษาอุณหภูมิของมอเตอร์ระหว่างการทำงานต่อเนื่อง เพื่อให้ระบบสามารถทำงานได้อย่างมีประสิทธิภาพตลอดเวลา

Rotary Dryer คืออะไร?

Rotary Dryer คือเครื่องอบแห้งแบบถังหมุน (Rotary Drum) ที่ใช้สำหรับลดความชื้นของวัสดุ โดยอาศัยความร้อนจากหัวเผา (Gas Burner) ร่วมกับการหมุนของกระบอกอบ เพื่อให้วัสดุได้รับความร้อนอย่างสม่ำเสมอ

สำหรับโครงการนี้ แร่แอนทราไซต์ที่ถูกลำเลียงผ่านสายพานจะเข้าสู่ Rotary Dryer ก่อน จากนั้นจึงถูกอบแห้งและส่งต่อไปยังระบบแยกฝุ่น (Cyclone และ Bag Filter) ตามลำดับของกระบวนการผลิต

การทำงานของ Rotary Dryer ต้องอาศัยการป้อนวัตถุดิบอย่างต่อเนื่อง หากสายพานลำเลียงหยุดทำงานหรือเกิดการสตาร์ทที่รุนแรง อาจส่งผลต่อความต่อเนื่องของกระบวนการผลิตได้ ดังนั้น ระบบขับเคลื่อนสายพานจึงต้องมีความเสถียรและเชื่อถือได้

ภาพรวมการทำงานของระบบ

ลำดับการทำงานของระบบในโปรเจกต์นี้สามารถอธิบายได้ดังนี้

1. แร่แอนทราไซต์ถูกป้อนจาก Hopper
2. สายพานลำเลียง (Conveyor Belt) ขับเคลื่อนด้วยมอเตอร์ 22 kW
3. วัตถุดิบถูกส่งเข้าสู่ Rotary Dryer
4. หัวเผา (Gas Burner) ให้ความร้อนเพื่ออบแห้งวัสดุ
5. อากาศและฝุ่นถูกดูดผ่าน Cyclone และ Bag Filter
6. วัสดุที่ผ่านการอบแห้งถูกส่งต่อไปยังกระบวนการผลิตขั้นถัดไป

การทำงานทั้งหมดต้องอาศัยการประสานกันของระบบเครื่องกลและระบบไฟฟ้า เพื่อให้การลำเลียงและการอบแห้งเป็นไปอย่างต่อเนื่องและมีประสิทธิภาพ

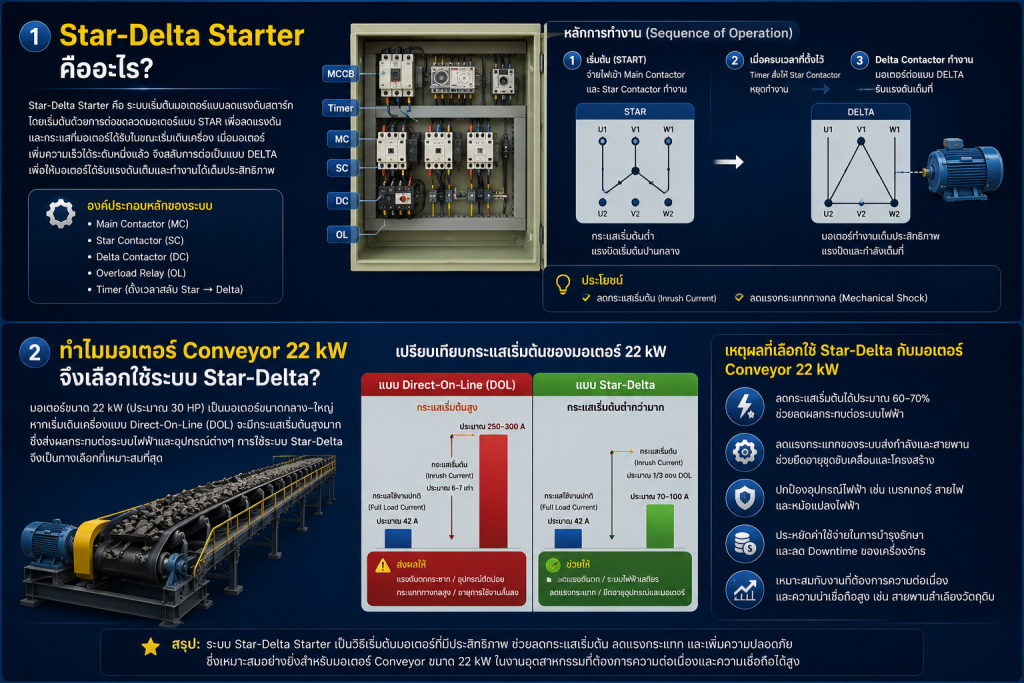

Star-Delta Starter คืออะไร?

Star-Delta Starter คือระบบควบคุมการสตาร์ทมอเตอร์ไฟฟ้า 3 เฟส ที่ช่วยลดกระแสไฟฟ้าขณะเริ่มเดินเครื่อง (Starting Current) โดยเริ่มต้นให้มอเตอร์ต่อวงจรแบบ Star (Y) ก่อน จากนั้นเมื่อมอเตอร์มีความเร็วถึงระดับที่กำหนด ระบบจะสลับเป็น Delta (Δ) เพื่อให้มอเตอร์ทำงานด้วยกำลังเต็มพิกัด

การสตาร์ทด้วยวิธีนี้ช่วยลดผลกระทบต่อระบบไฟฟ้า ลดแรงกระแทกของชุดขับเคลื่อน และทำให้มอเตอร์เริ่มทำงานได้อย่างนุ่มนวลกว่าการสตาร์ทแบบ Direct On Line (DOL)

ด้วยข้อดีดังกล่าว ระบบ Star-Delta จึงได้รับความนิยมในงานอุตสาหกรรมที่ใช้มอเตอร์ขนาดกลางถึงขนาดใหญ่ เช่น ระบบปั๊มน้ำ พัดลมอุตสาหกรรม เครื่องอัดอากาศ เครื่องจักรการผลิต และระบบสายพานลำเลียง (Conveyor Belt)

ทำไมมอเตอร์ Conveyor 22 kW จึงเลือกใช้ระบบ Star-Delta?

มอเตอร์ขนาด 22 kW (30 HP) ถือเป็นมอเตอร์กำลังสูงที่หากสตาร์ทด้วยระบบ Direct On Line (DOL) จะเกิดกระแสไฟฟ้ากระชาก (Inrush Current) สูงกว่ากระแสใช้งานปกติหลายเท่า ส่งผลให้แรงดันไฟฟ้าตกและเกิดแรงกระแทกกับชุดเกียร์ สายพาน และโครงสร้างเครื่องจักร

ระบบ Star-Delta Starter จึงเป็นทางเลือกที่เหมาะสมสำหรับงานประเภทนี้ โดยเริ่มต้นการสตาร์ทในโหมด Star เพื่อลดกระแสและแรงบิดในช่วงเริ่มเดินมอเตอร์ เมื่อมอเตอร์มีความเร็วเพียงพอ ระบบจะเปลี่ยนเป็น Delta โดยอัตโนมัติ ทำให้มอเตอร์สามารถจ่ายกำลังได้เต็มประสิทธิภาพ

ข้อดีของ Star-Delta สำหรับระบบ Conveyor

• ลดกระแสกระชากขณะเริ่มเดินมอเตอร์
• ลดแรงกระแทกต่อชุดเกียร์และสายพานลำเลียง
• ลดแรงดันตกในระบบไฟฟ้าของโรงงาน
• ยืดอายุการใช้งานของมอเตอร์และอุปกรณ์ส่งกำลัง
• เหมาะสำหรับงานลำเลียงวัสดุหนักที่ต้องทำงานต่อเนื่อง

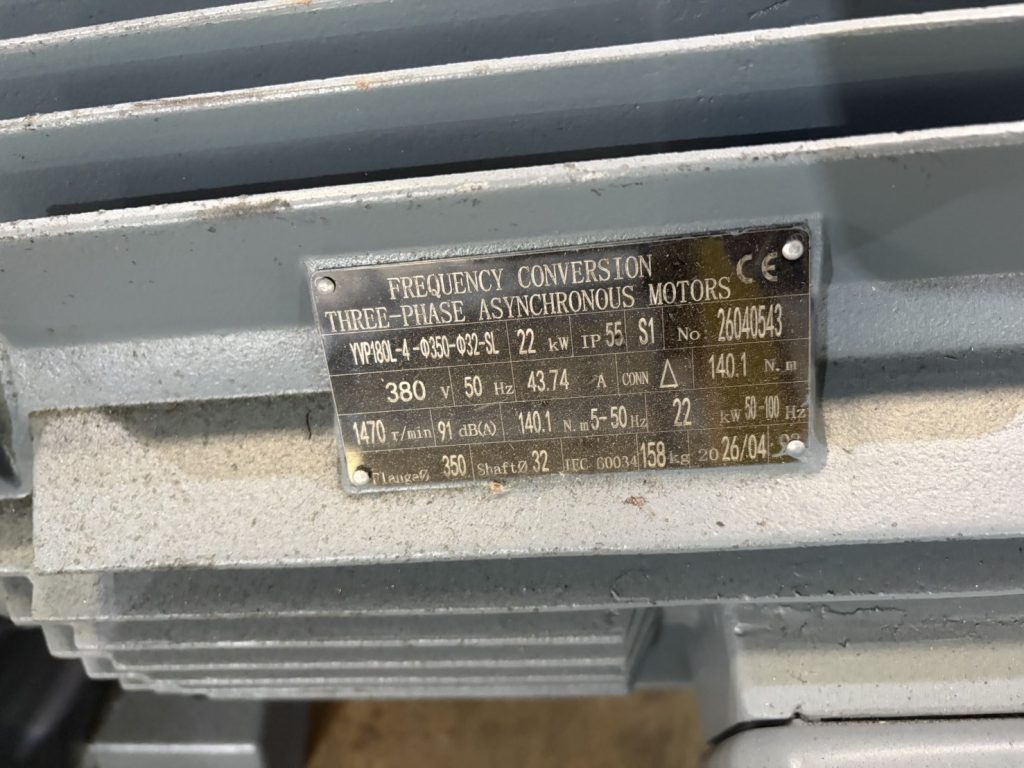

Main Motor Specification

หัวใจสำคัญของระบบสายพานลำเลียงในโครงการนี้ คือ มอเตอร์ไฟฟ้า 3 เฟส ขนาด 22 kW (30 HP) ซึ่งทำหน้าที่ขับเคลื่อนสายพานสำหรับลำเลียงแร่แอนทราไซต์เข้าสู่เครื่อง Rotary Dryer ภายในกระบวนการผลิต

เนื่องจากเป็นงานลำเลียงวัสดุที่มีน้ำหนักมากและต้องทำงานอย่างต่อเนื่อง มอเตอร์จึงถูกเลือกให้รองรับการใช้งานในสภาพแวดล้อมอุตสาหกรรม พร้อมทำงานร่วมกับระบบ Star-Delta Starter เพื่อลดกระแสกระชากในช่วงเริ่มเดินเครื่อง และช่วยเพิ่มความเสถียรของระบบโดยรวม

Motor Specification

รายการ	รายละเอียด
ประเภทมอเตอร์	Three-Phase Asynchronous Motor
กำลัง	22 kW (30 HP)
แรงดันไฟฟ้า	380 VAC
ความถี่	50 Hz
กระแสพิกัด	43.74 A
ความเร็วรอบ	1,470 rpm
ระดับการป้องกัน	IP55
ชั้นฉนวน	Class F
การทำงาน	Continuous Duty (S1)

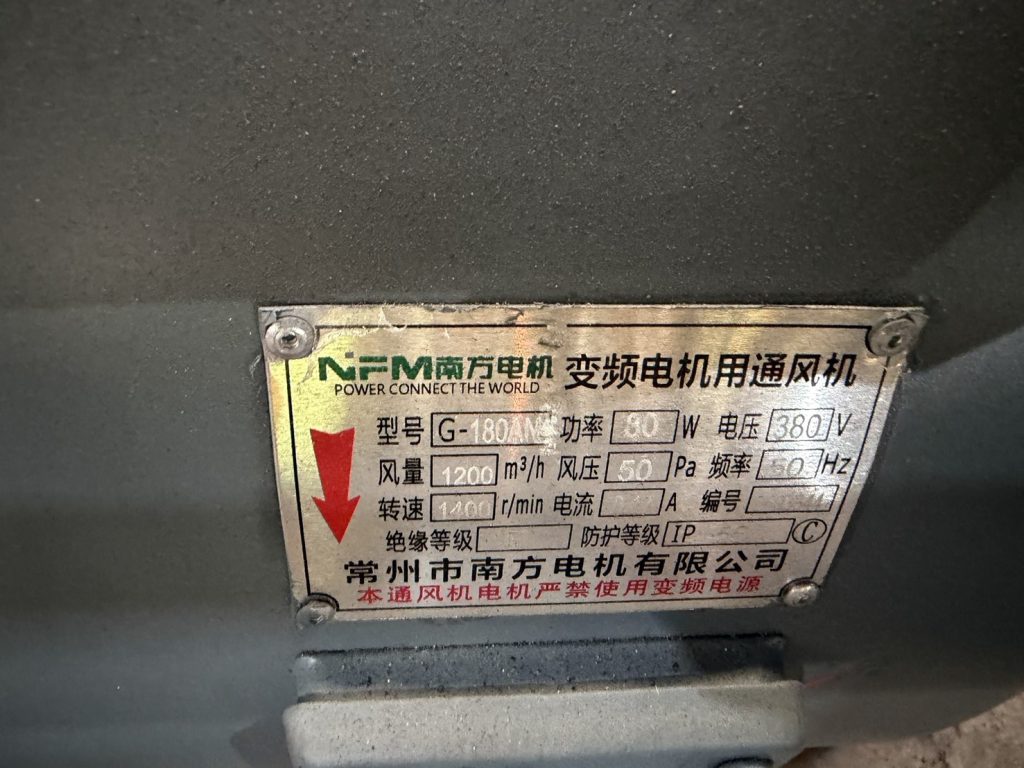

Cooling Fan Motor

เพื่อช่วยระบายความร้อนระหว่างการทำงานอย่างต่อเนื่อง ระบบยังติดตั้ง Cooling Fan Motor สำหรับเป่าระบายความร้อนบริเวณตัวมอเตอร์หลัก ช่วยลดการสะสมของความร้อนและเพิ่มความน่าเชื่อถือในการใช้งาน โดยเฉพาะในงานอุตสาหกรรมที่มอเตอร์ต้องรับโหลดหนักเป็นเวลานาน

Cooling Fan Specification

รายการ	รายละเอียด
ประเภท	Cooling Fan Motor
กำลัง	180 W
แรงดันไฟฟ้า	380 VAC
ความถี่	50 Hz
ความเร็วรอบ	1,400 rpm
ปริมาณลม	1,200 m³/h
แรงดันลม	60 Pa

จุดเด่นของระบบขับเคลื่อน

แม้ว่าระบบจะใช้มอเตอร์หลักเพียง 22 kW แต่การออกแบบได้คำนึงถึงการทำงานต่อเนื่องในสภาวะโหลดหนัก โดยเลือกใช้ระบบ Star-Delta Starter ร่วมกับมอเตอร์พัดลมระบายความร้อน เพื่อช่วยลดผลกระทบจากกระแสสตาร์ทและรักษาอุณหภูมิของมอเตอร์ให้อยู่ในระดับที่เหมาะสม ส่งผลให้ระบบสายพานลำเลียงสามารถทำงานได้อย่างมีเสถียรภาพและพร้อมรองรับการใช้งานในโรงงานอุตสาหกรรมได้อย่างต่อเนื่อง

Specifications

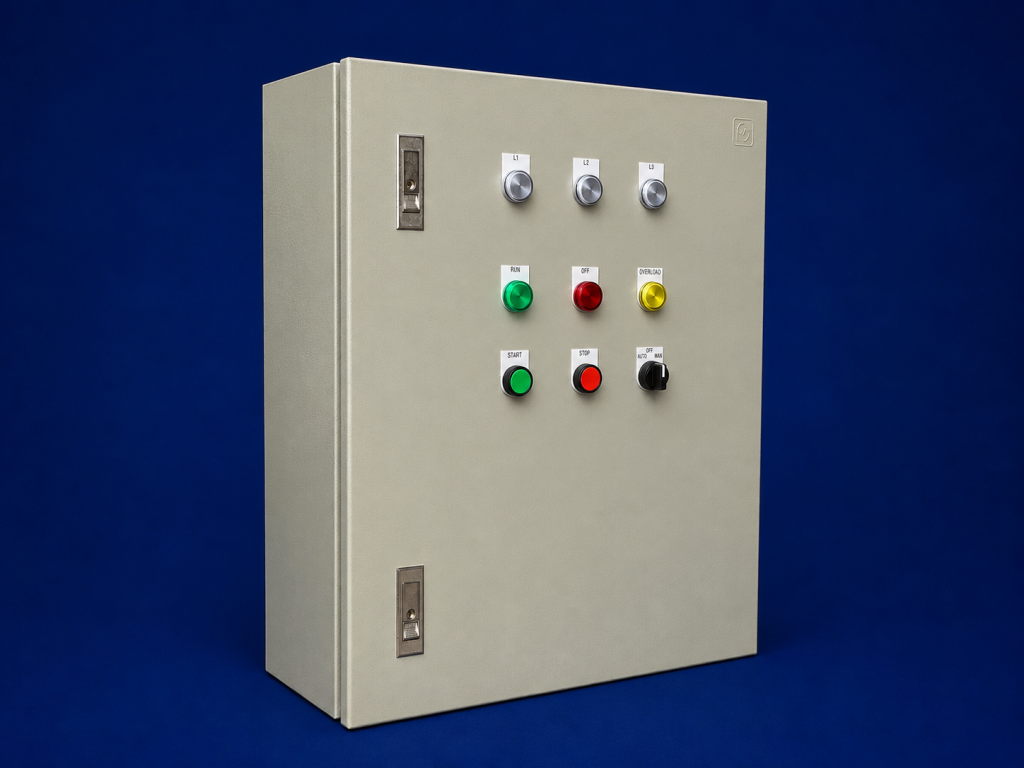

Star-Delta Control Panel ชุดนี้ได้รับการออกแบบสำหรับควบคุมระบบ Conveyor Belt ที่ใช้ลำเลียงแร่แอนทราไซต์เข้าสู่เครื่อง Rotary Dryer โดยเลือกอุปกรณ์ให้เหมาะกับการใช้งานในโรงงานอุตสาหกรรมที่ต้องทำงานต่อเนื่องและรองรับโหลดหนัก พร้อมระบบควบคุมแบบ AUTO / MANUAL และระบบป้องกันมอเตอร์เพื่อเพิ่มความปลอดภัยในการใช้งาน

รายการ	รายละเอียด
Panel Type	Star-Delta Control Panel
Application	Conveyor Belt System
Main Motor	22 kW (30 HP)
Cooling Fan Motor	180 W
Power Supply	380 VAC, 3 Phase, 50 Hz
Starting Method	Star-Delta Starter
Control Mode	OFF / AUTO / MANUAL
Auto Operation	Timer Control
Manual Operation	Push Button Start / Stop
Protection	MCCB, Fuse, Thermal Overload Relay
Indication Lamp	L1, L2, L3, RUN, OFF, OVERLOAD
Enclosure	Steel Control Panel
Installation	Indoor Industrial Application

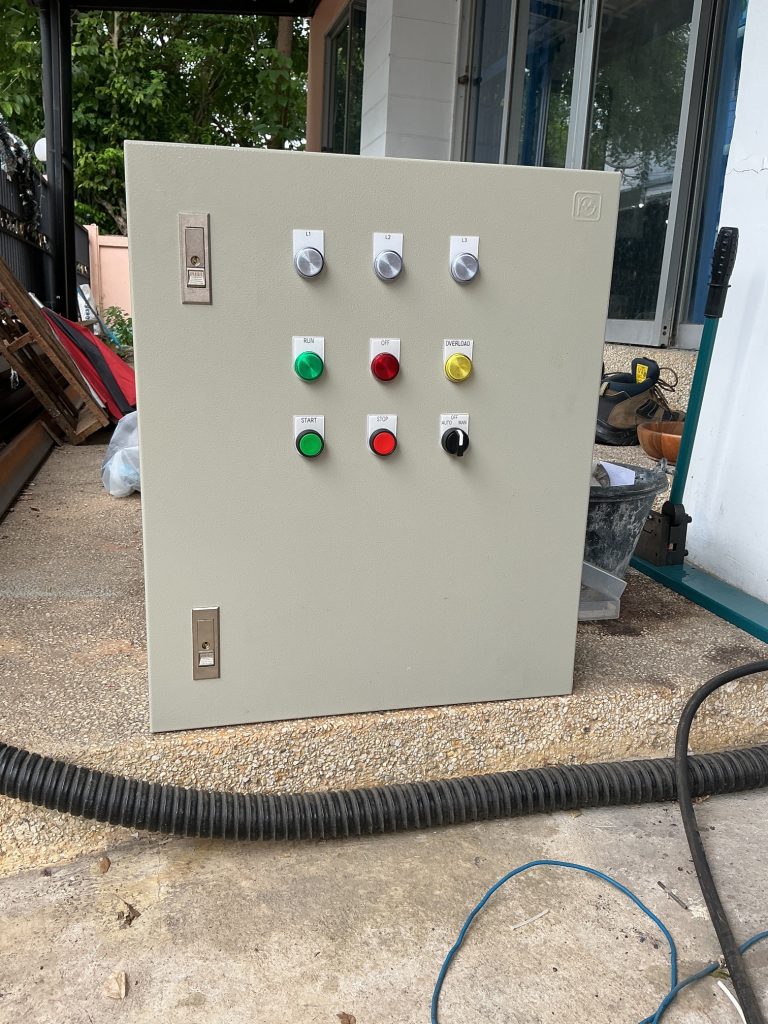

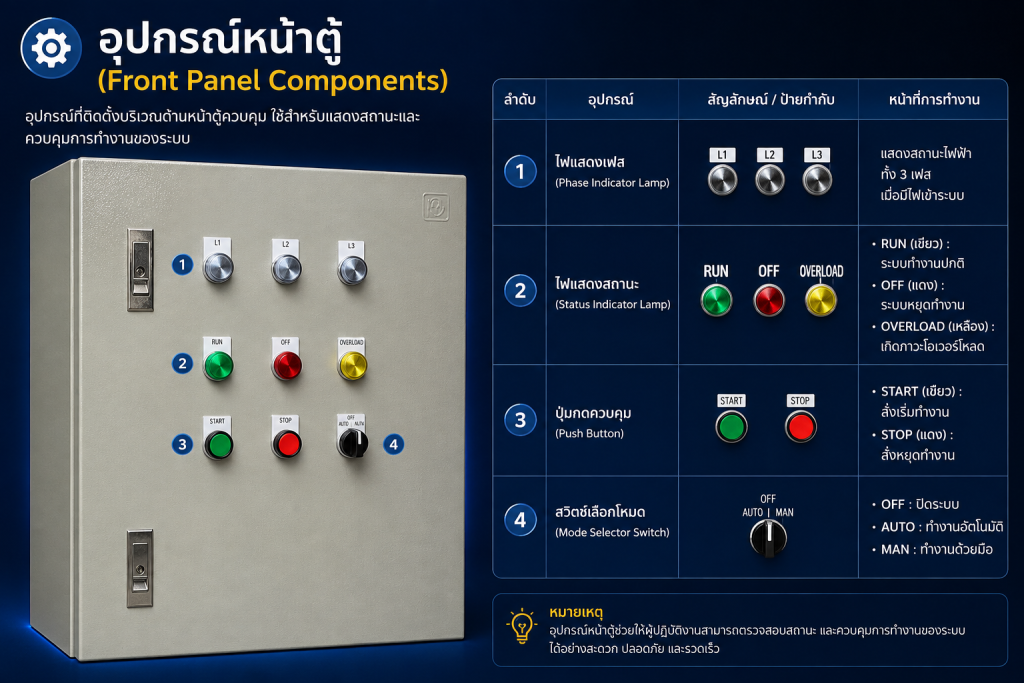

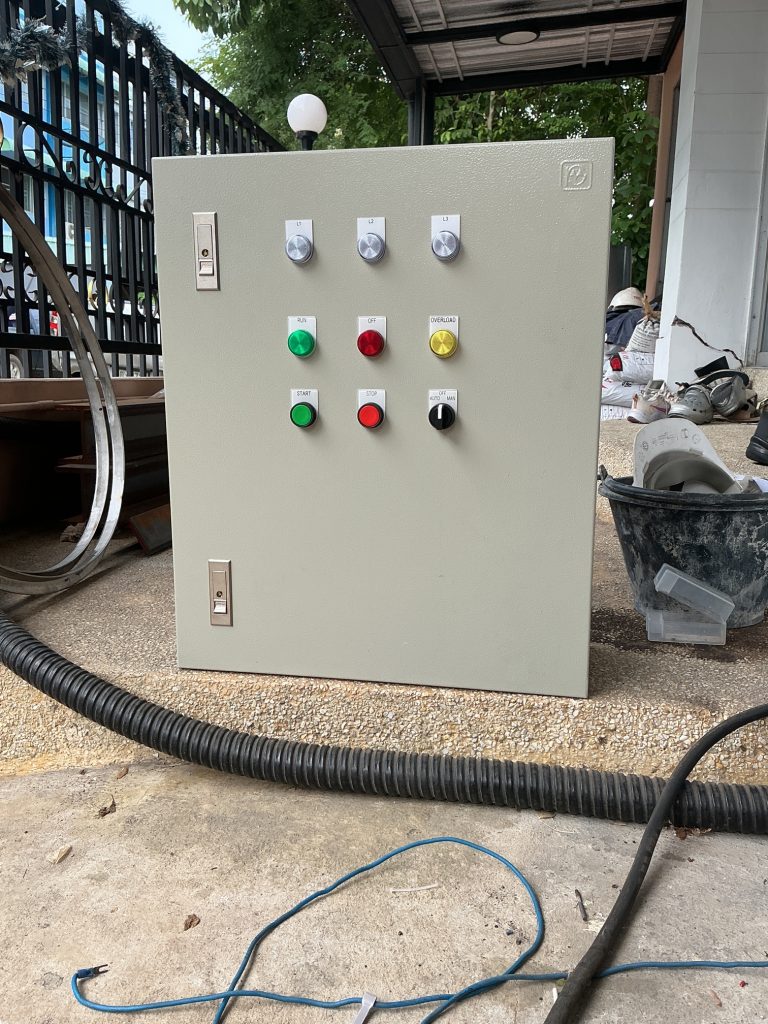

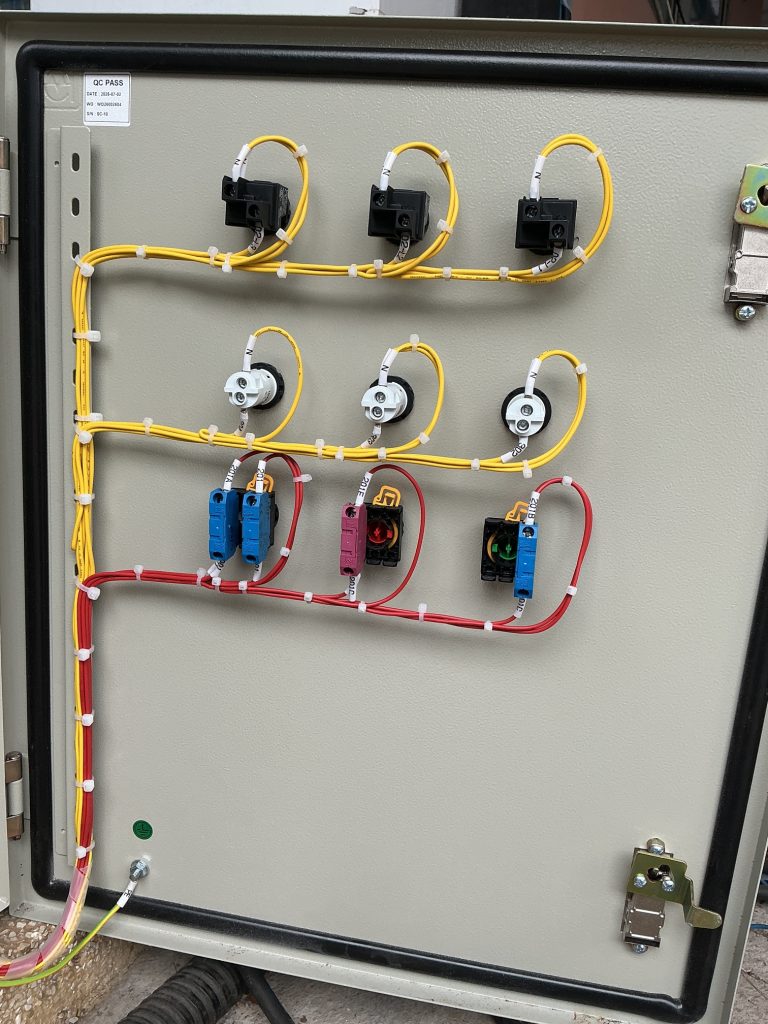

Front Panel Components (อุปกรณ์หน้าตู้)

อุปกรณ์	จำนวน	หน้าที่
Pilot Lamp L1	1	แสดงสถานะไฟเข้าเฟส L1
Pilot Lamp L2	1	แสดงสถานะไฟเข้าเฟส L2
Pilot Lamp L3	1	แสดงสถานะไฟเข้าเฟส L3
Pilot Lamp RUN (สีเขียว)	1	แสดงว่ามอเตอร์กำลังทำงาน
Pilot Lamp OFF (สีแดง)	1	แสดงสถานะหยุดการทำงานของระบบ
Pilot Lamp OVERLOAD (สีเหลือง)	1	แจ้งเตือนเมื่อโอเวอร์โหลดทำงาน
Push Button START	1	สั่งเริ่มเดินมอเตอร์
Push Button STOP	1	สั่งหยุดมอเตอร์
Selector Switch OFF / AUTO / MANUAL	1	เลือกโหมดการทำงานของระบบ
Door Lock Handle	2	ล็อกและป้องกันการเปิดตู้โดยไม่ได้รับอนุญาต

จุดเด่นของหน้าตู้

• แสดงสถานะไฟเข้าแต่ละเฟส (L1-L2-L3)
• มีไฟแสดง RUN และ OVERLOAD ช่วยตรวจสอบสถานะได้ทันที
• รองรับการทำงานทั้ง AUTO และ MANUAL
• ปุ่มกด START / STOP แยกชัดเจน ใช้งานง่าย
• จัดวางอุปกรณ์เป็นระเบียบ อ่านสถานะได้รวดเร็ว

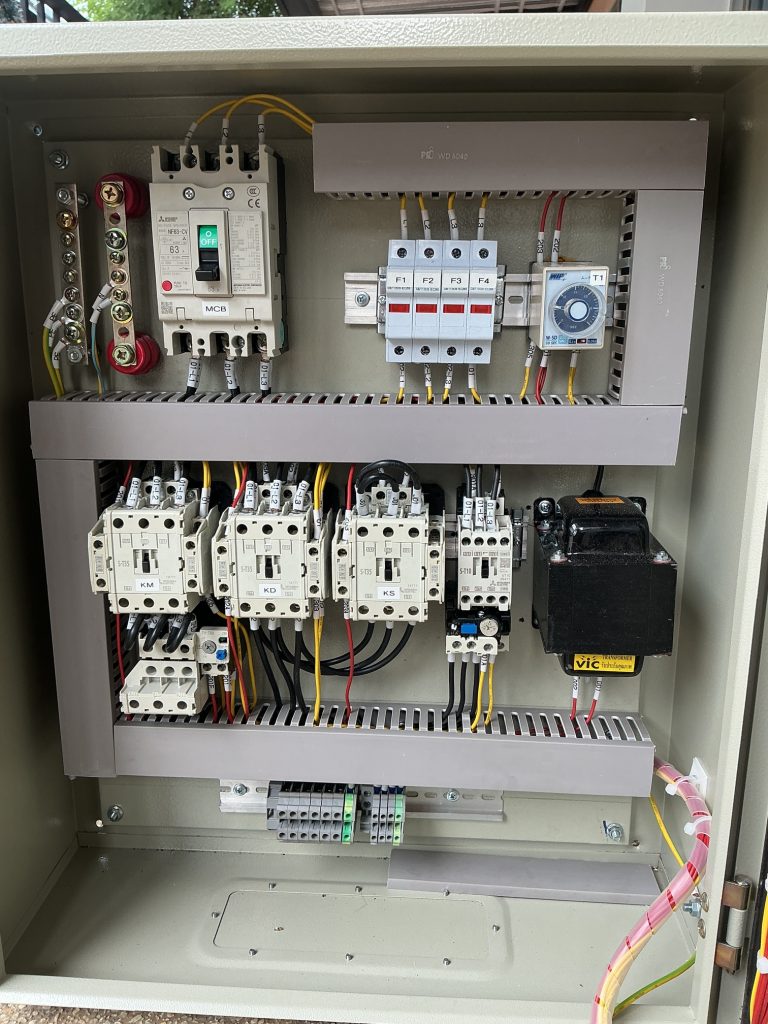

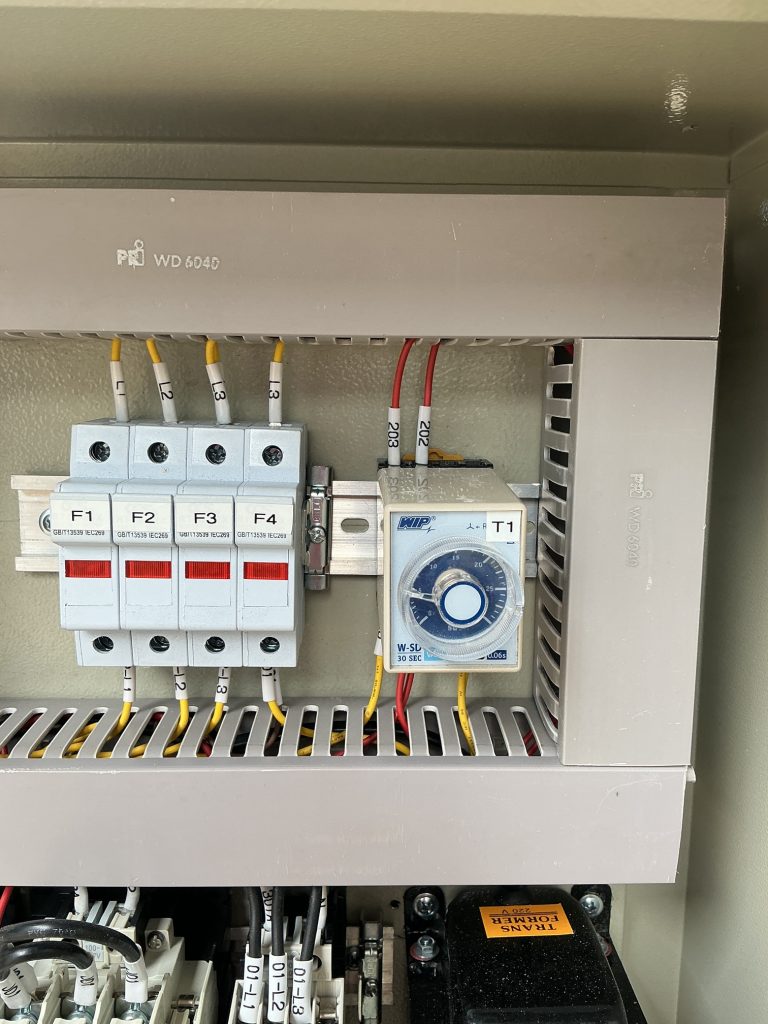

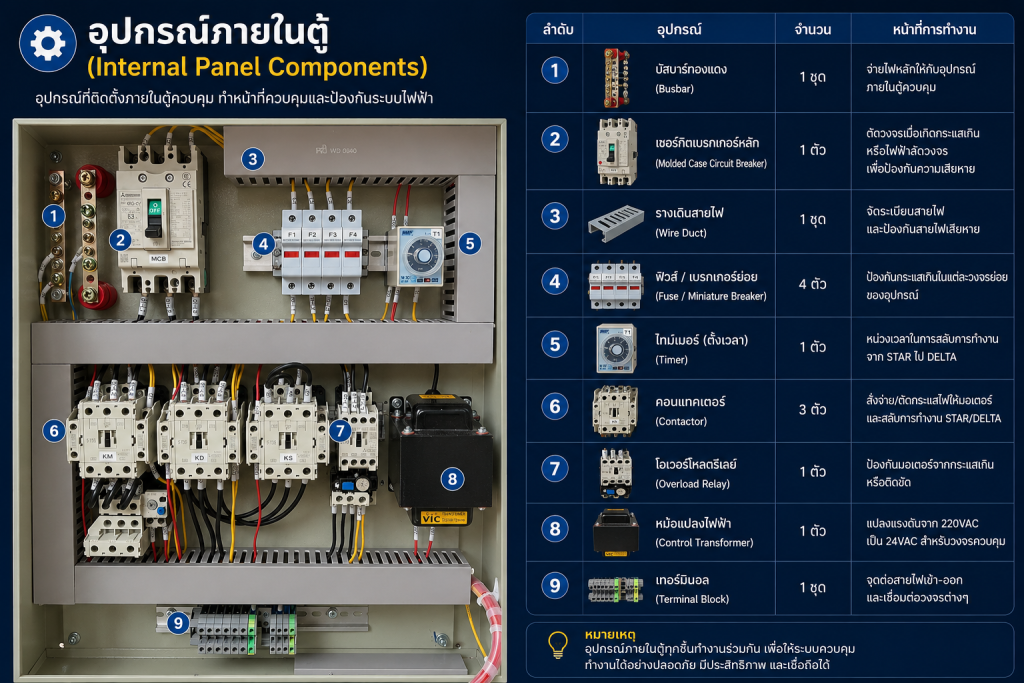

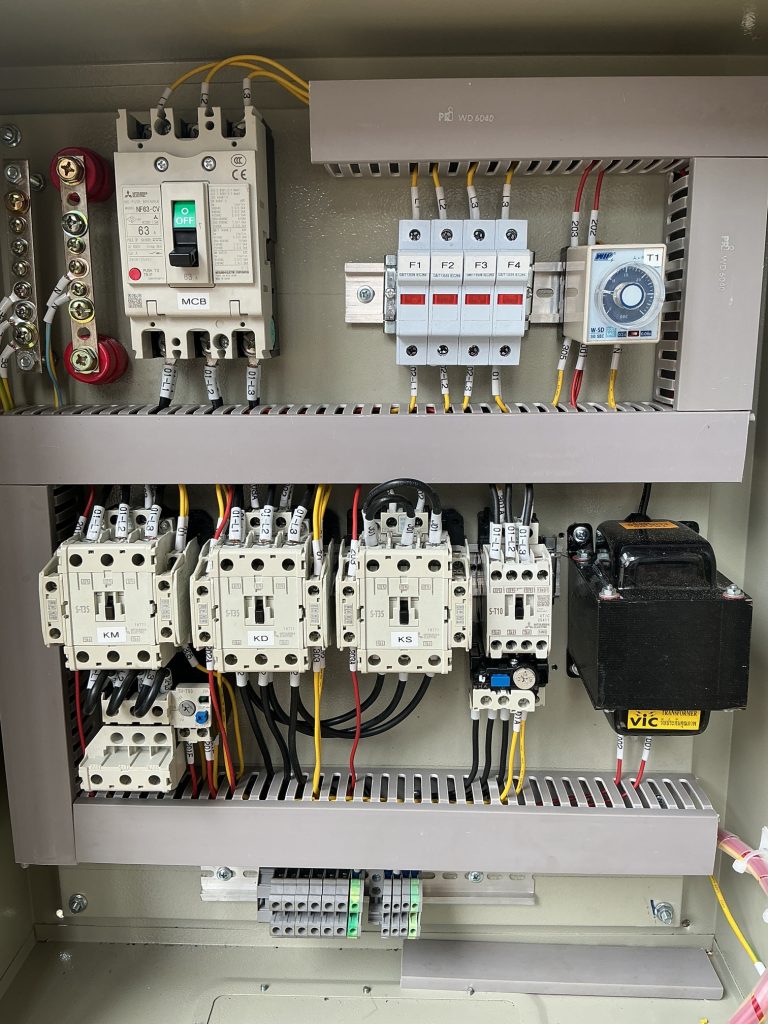

Internal Panel Components (อุปกรณ์ภายในตู้)

อุปกรณ์	จำนวน	หน้าที่

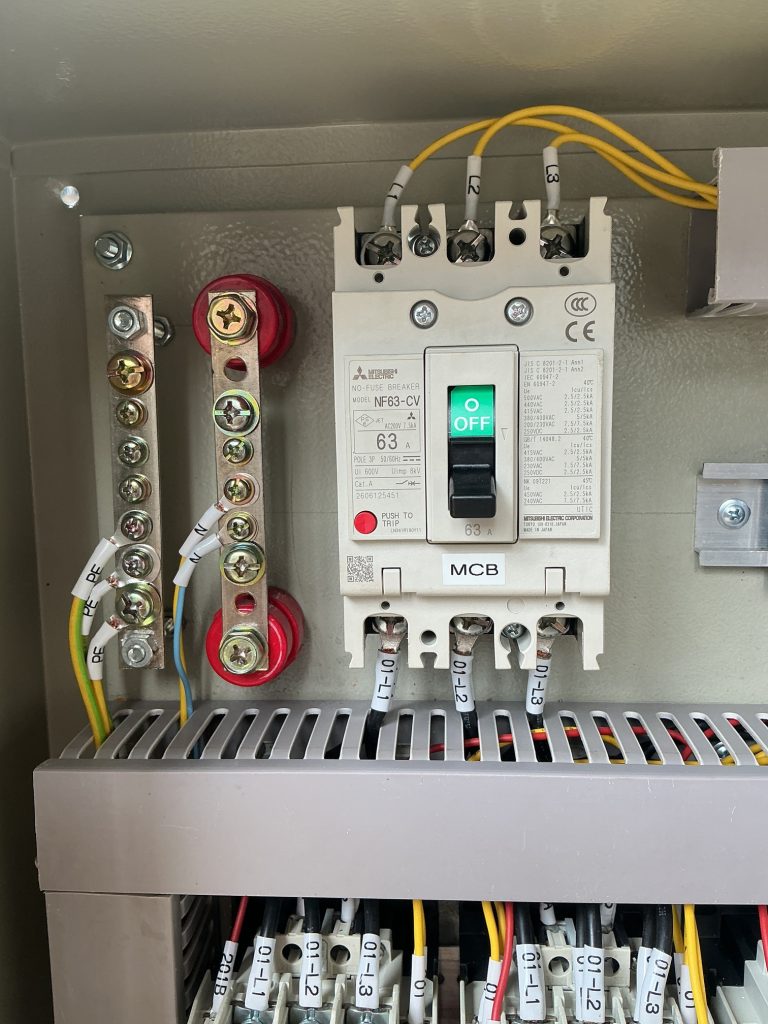

Mitsubishi MCCB NF63-CV 63A	1	ตัดวงจรหลักและป้องกันกระแสลัดวงจรของระบบ
Neutral Busbar	1	จุดรวมสาย Neutral
Ground Busbar	1	จุดรวมสายดิน (PE) เพื่อความปลอดภัย
Fuse Holder	4	ป้องกันวงจรควบคุมแต่ละส่วน
Star-Delta Timer	1	กำหนดเวลาสลับจาก Star ไป Delta
Main Contactor (KM)	1	ควบคุมการจ่ายไฟเข้ามอเตอร์
Delta Contactor (KD)	1	ต่อวงจร Delta หลังหมดช่วงสตาร์ท
Star Contactor (KS)	1	ต่อวงจร Star ขณะเริ่มเดินมอเตอร์
Auxiliary Contactor	1	ใช้ควบคุมวงจรสั่งงานและอินเตอร์ล็อก
Thermal Overload Relay	1	ป้องกันมอเตอร์จากกระแสเกิน
Control Transformer	1	ลดแรงดันไฟสำหรับวงจรควบคุม
Terminal Block	1 ชุด	จุดต่อสายไฟเข้า-ออกตู้
Wiring Duct	หลายเส้น	จัดเก็บสายไฟให้เป็นระเบียบ
DIN Rail	หลายชุด	รางติดตั้งอุปกรณ์ไฟฟ้าภายในตู้
Wire Marker	ครบทุกเส้น	ระบุหมายเลขสายไฟเพื่อความสะดวกในการบำรุงรักษา

จุดเด่นการประกอบตู้ (Panel Fabrication Highlights)

• เดินสายภายใน Wiring Duct อย่างเป็นระเบียบ
• ติดตั้ง Wire Marker ทุกเส้น ง่ายต่อการตรวจสอบและบำรุงรักษา
• แยกวงจรกำลังและวงจรควบคุมอย่างชัดเจน
• ติดตั้งอุปกรณ์บน DIN Rail เพื่อความสะดวกในการซ่อมบำรุง
• ใช้ระบบ Star-Delta มาตรฐาน พร้อม Main, Star และ Delta Contactor
• ติดตั้ง Fuse แยกสำหรับวงจรควบคุม เพิ่มความปลอดภัย
• ใช้ Control Transformer สำหรับจ่ายไฟให้วงจรควบคุม
• แยก Neutral Busbar และ Ground Busbar เป็นสัดส่วน

จุดเด่นของระบบควบคุม (Control System Features)

Star-Delta Control Panel ชุดนี้ได้รับการออกแบบสำหรับควบคุมระบบ Conveyor Belt ที่ใช้ลำเลียงแร่แอนทราไซต์เข้าสู่เครื่อง Rotary Dryer โดยคำนึงถึงความปลอดภัย ความเสถียร และความสะดวกในการใช้งานของผู้ปฏิบัติงาน พร้อมรองรับการทำงานต่อเนื่องในโรงงานอุตสาหกรรม

ระบบควบคุมถูกออกแบบให้ใช้งานง่าย มีไฟแสดงสถานะการทำงานครบถ้วน และมีระบบป้องกันมอเตอร์เมื่อเกิดความผิดปกติ ช่วยเพิ่มความมั่นใจในการเดินเครื่องและลดโอกาสเกิดความเสียหายของอุปกรณ์

จุดเด่นของระบบ

คุณสมบัติ	รายละเอียด
Star-Delta Starter	ลดกระแสไฟฟ้าขณะเริ่มเดินมอเตอร์ ช่วยให้การสตาร์ทนุ่มนวลและลดผลกระทบต่อระบบไฟฟ้า
AUTO Mode	ระบบสามารถเริ่มทำงานอัตโนมัติผ่าน Timer ตามลำดับการทำงานของเครื่องจักร
MANUAL Mode	ผู้ปฏิบัติงานสามารถสั่ง Start และ Stop ได้โดยตรงจากหน้าตู้ เหมาะสำหรับการทดสอบและบำรุงรักษา
Overload Protection	ตัดการทำงานของมอเตอร์เมื่อเกิดกระแสเกิน พร้อมแสดงไฟแจ้งเตือน OVERLOAD
Phase Indication	มีไฟแสดงสถานะ L1, L2 และ L3 ช่วยตรวจสอบการจ่ายไฟทั้ง 3 เฟสได้อย่างรวดเร็ว
Status Indication	แสดงสถานะ RUN และ STOP ทำให้ผู้ใช้งานทราบสถานะของระบบได้ทันที
Industrial Wiring Standard	เดินสายพร้อม Wire Marker และจัดเก็บสายภายใน Wiring Duct อย่างเป็นระเบียบ เพื่อความสะดวกในการตรวจสอบและซ่อมบำรุง

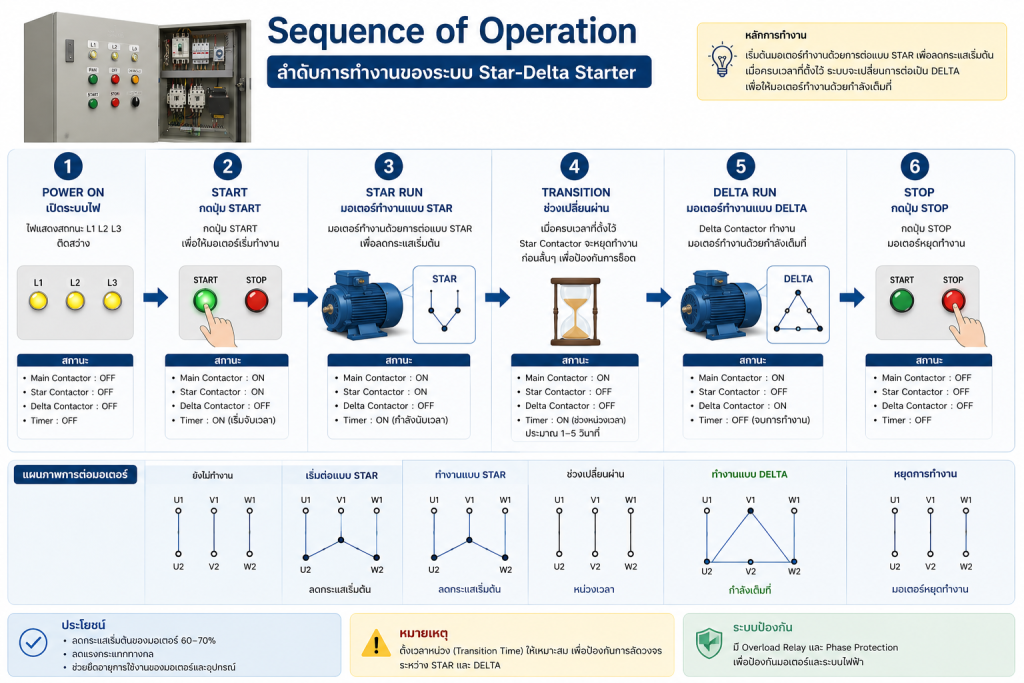

Sequence of Operation

Star-Delta Control Panel ชุดนี้ได้รับการออกแบบเพื่อควบคุมมอเตอร์ขับเคลื่อน Conveyor Belt ขนาด 22 kW (30 HP) โดยรองรับการทำงานทั้งแบบ AUTO และ MANUAL พร้อมระบบป้องกันมอเตอร์เมื่อเกิดภาวะกระแสเกิน เพื่อให้การลำเลียงแร่แอนทราไซต์เข้าสู่เครื่อง Rotary Dryer เป็นไปอย่างต่อเนื่องและปลอดภัย

---

1. Power ON

เมื่อเปิด MCCB (Main Circuit Breaker) ระบบจะจ่ายไฟเข้าสู่ตู้ควบคุม และไฟแสดงสถานะ L1, L2 และ L3 จะติดสว่าง เพื่อยืนยันว่าระบบได้รับไฟฟ้า 3 เฟสครบทุกเฟส พร้อมสำหรับการทำงาน

---

2. AUTO Mode

เมื่อหมุน Selector Switch ไปที่ตำแหน่ง AUTO ระบบจะรอรับคำสั่งจาก Timer ตามเวลาที่กำหนด

เมื่อ Timer ส่งคำสั่งเริ่มทำงาน

• Main Contactor ทำงาน
• มอเตอร์เริ่มสตาร์ทในโหมด Star
• Timer นับเวลาตามค่าที่ตั้งไว้
• ระบบสลับจาก Star ไปเป็น Delta โดยอัตโนมัติ
• มอเตอร์เดินเครื่องเต็มกำลัง
• Conveyor Belt เริ่มลำเลียงแร่แอนทราไซต์เข้าสู่เครื่อง Rotary Dryer อย่างต่อเนื่อง

การทำงานในโหมด AUTO เหมาะสำหรับการเดินเครื่องตามลำดับของกระบวนการผลิต ลดการสั่งงานซ้ำจากผู้ปฏิบัติงาน และช่วยให้ระบบทำงานได้อย่างสม่ำเสมอ

---

3. MANUAL Mode

เมื่อหมุน Selector Switch ไปที่ตำแหน่ง MANUAL ผู้ปฏิบัติงานสามารถควบคุมการทำงานของระบบได้โดยตรงจากหน้าตู้

เมื่อกดปุ่ม START

• Main Contactor ทำงาน
• มอเตอร์เริ่มสตาร์ทในโหมด Star
• Timer ทำการนับเวลา
• ระบบสลับเข้าสู่โหมด Delta โดยอัตโนมัติ
• มอเตอร์เดินเครื่องเต็มกำลังจนกว่าจะกดปุ่ม STOP

โหมด MANUAL เหมาะสำหรับการทดสอบระบบ การตรวจสอบการทำงานของมอเตอร์ หรือการบำรุงรักษาเครื่องจักร

---

4. Overload Protection

หากมอเตอร์เกิดภาวะ Overload หรือมีกระแสไฟฟ้าสูงเกินค่าที่กำหนด

ระบบจะดำเนินการดังนี้

• Thermal Overload Relay ตัดวงจรควบคุม
• มอเตอร์หยุดทำงานทันที
• ไฟแสดงสถานะ OVERLOAD ติดสว่าง
• ผู้ปฏิบัติงานสามารถตรวจสอบสาเหตุและรีเซ็ตระบบก่อนเริ่มเดินเครื่องใหม่

ระบบป้องกันนี้ช่วยลดความเสียหายของมอเตอร์และเพิ่มความปลอดภัยในการใช้งาน โดยเฉพาะในงานลำเลียงวัสดุที่มีโหลดหนักอย่างแร่แอนทราไซต์

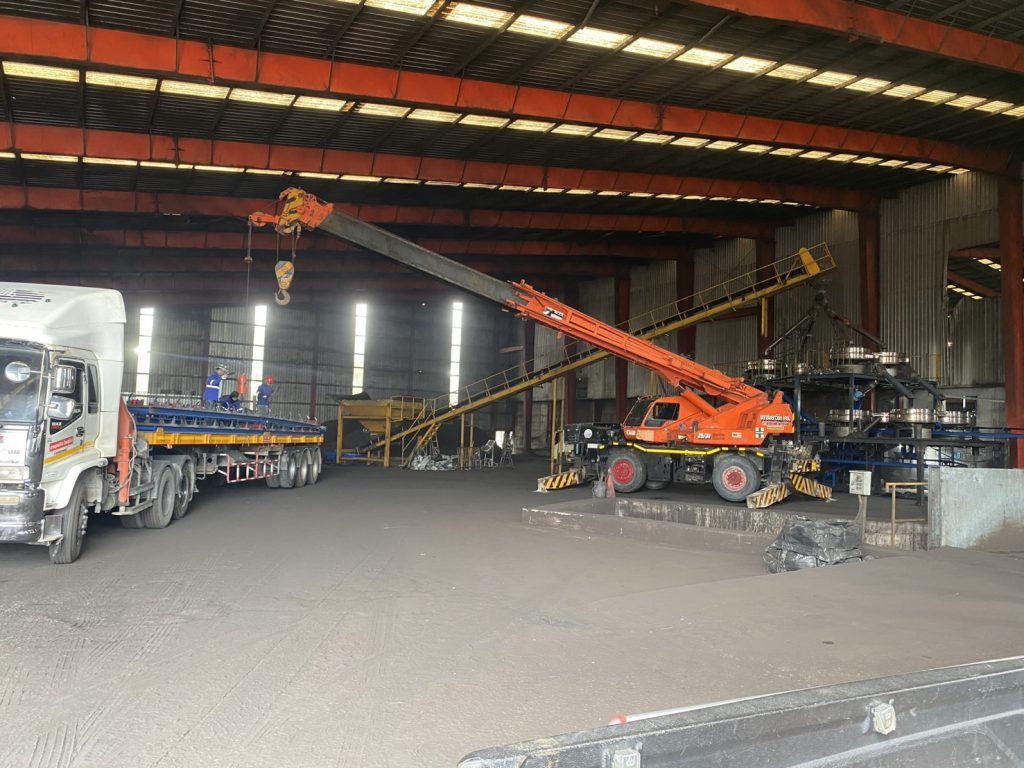

Installation Process

โครงการนี้เริ่มต้นจากการติดตั้งโครงสร้างสายพานลำเลียง (Conveyor Structure) ภายในพื้นที่โรงงาน โดยใช้รถเครนยกชุดโครงสร้างเข้าสู่ตำแหน่งติดตั้ง ก่อนดำเนินการติดตั้งชุดขับเคลื่อน มอเตอร์ และระบบควบคุมไฟฟ้าตามแบบที่กำหนด

หลังจากติดตั้งอุปกรณ์เครื่องกลแล้ว จึงเชื่อมต่อสายไฟเข้ากับ Star-Delta Control Panel พร้อมตรวจสอบความถูกต้องของวงจรกำลังและวงจรควบคุม ก่อนทดสอบการทำงานของระบบเพื่อให้มั่นใจว่าสามารถเดินเครื่องได้อย่างปลอดภัยและมีประสิทธิภาพ

Factory Acceptance Test (FAT)

ก่อนส่งมอบตู้ควบคุม ทีมงานได้ดำเนินการตรวจสอบและทดสอบการทำงานของระบบ เพื่อยืนยันว่าตู้สามารถทำงานได้ตรงตามการออกแบบและพร้อมสำหรับการติดตั้งใช้งานจริง

การทดสอบประกอบด้วย

• ตรวจสอบการเดินสายและการยึดอุปกรณ์ภายในตู้
• ตรวจสอบการทำงานของวงจร Star-Delta
• ทดสอบโหมด AUTO และ MANUAL
• ตรวจสอบไฟแสดงสถานะและอุปกรณ์ควบคุม
• ตรวจสอบระบบป้องกัน Overload

การทดสอบทุกขั้นตอนช่วยลดความเสี่ยงในการติดตั้งหน้างาน และเพิ่มความมั่นใจให้กับลูกค้าก่อนนำระบบไปใช้งานจริง

Project Gallery

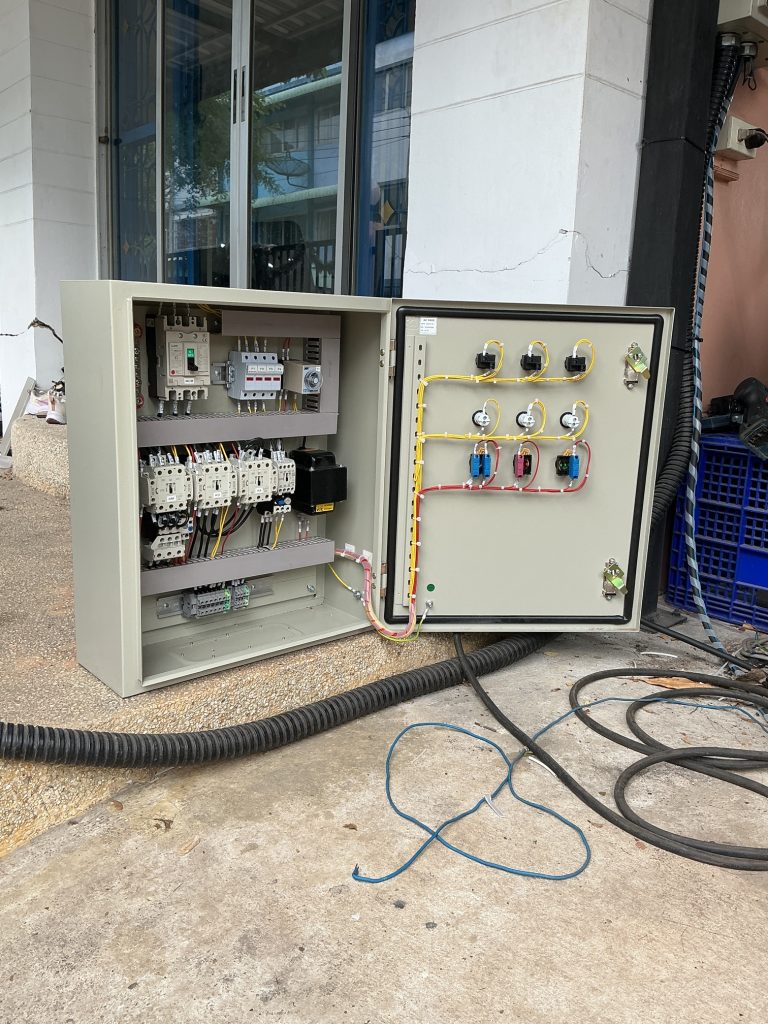

Control Panel Fabrication

ภาพการประกอบ Star-Delta Control Panel พร้อมการจัดวางอุปกรณ์และเดินสายภายในตู้ตามมาตรฐานงานอุตสาหกรรม

Frequently Asked Questions (FAQ)

1. ทำไมมอเตอร์ 22 kW จึงเลือกใช้ระบบ Star-Delta?

เพราะช่วยลดกระแสไฟฟ้าขณะเริ่มเดินมอเตอร์ ลดแรงกระแทกของชุดขับเคลื่อน และเหมาะกับงาน Conveyor ที่มีโหลดหนัก

2. AUTO Mode และ MANUAL Mode แตกต่างกันอย่างไร?

AUTO Mode ทำงานตาม Timer ที่กำหนด ส่วน MANUAL Mode ผู้ปฏิบัติงานสามารถสั่ง Start และ Stop ได้จากหน้าตู้

3. หากเกิด Overload ระบบจะทำงานอย่างไร?

Thermal Overload Relay จะตัดวงจรมอเตอร์ทันที พร้อมแสดงไฟ OVERLOAD เพื่อแจ้งเตือนให้ตรวจสอบก่อนเริ่มเดินเครื่องใหม่

4. ตู้ควบคุมชุดนี้เหมาะกับงานประเภทใด?

เหมาะสำหรับระบบ Conveyor Belt เครื่องจักรที่ใช้มอเตอร์กำลังสูง และงานอุตสาหกรรมที่ต้องการลดกระแสสตาร์ทของมอเตอร์

5. Taradinverter สามารถออกแบบตู้ควบคุมตามความต้องการของลูกค้าได้หรือไม่?

ได้ เราสามารถออกแบบและประกอบตู้ควบคุมให้เหมาะกับประเภทเครื่องจักร ขนาดมอเตอร์ และลักษณะการใช้งานของแต่ละโครงการ

บทสรุป

Star-Delta Control Panel สำหรับมอเตอร์ 22 kW (30 HP) ในโครงการนี้ ได้รับการออกแบบเพื่อควบคุมระบบสายพานลำเลียงแร่แอนทราไซต์เข้าสู่เครื่อง Rotary Dryer อย่างมีประสิทธิภาพ รองรับการทำงานทั้งแบบ AUTO และ MANUALพร้อมระบบป้องกันมอเตอร์ที่ช่วยเพิ่มความปลอดภัยและความน่าเชื่อถือในการเดินเครื่อง

ด้วยการเลือกใช้อุปกรณ์มาตรฐาน การจัดวางอุปกรณ์ภายในตู้ที่เป็นระเบียบ และการทดสอบก่อนส่งมอบ ทำให้ตู้ควบคุมชุดนี้พร้อมรองรับการใช้งานในโรงงานอุตสาหกรรมที่ต้องเดินเครื่องต่อเนื่องและรับโหลดหนักได้อย่างมั่นใจ
