PLC Control Panel for Chiller System | ระบบควบคุม Chiller อัตโนมัติด้วย PLC และ HMI
ตู้ควบคุมไฟฟ้า/ตู้ควบคุมมอเตอร์/ตู้สตาร์ทมอเตอร์
ในโรงงานอุตสาหกรรม ระบบ Chiller ถือเป็นหัวใจสำคัญในการควบคุมอุณหภูมิในกระบวนการผลิต เช่น เครื่องจักร, ระบบหล่อเย็น หรือกระบวนการผลิตที่ต้องการความคงที่ของอุณหภูมิ
การควบคุม Chiller แบบ Manual อาจทำให้เกิดปัญหา เช่น
- เปิด–ปิดไม่ตรงเวลา
- ใช้พลังงานเกินความจำเป็น
- ไม่มีระบบตรวจสอบย้อนหลัง
การควบคุมการทำงานของ Chiller ให้มีประสิทธิภาพและประหยัดพลังงานจึงเป็นสิ่งที่จำเป็นอย่างมาก ดังนั้นจึงมีการพัฒนา PLC Control Panel เพื่อควบคุมระบบแบบอัตโนมัติ เพิ่มความแม่นยำ ลดพลังงาน และเพิ่มความปลอดภัย
บทความนี้จะพาไปดูตัวอย่าง ตู้ควบคุม PLC สำหรับ Chiller ที่ออกแบบให้สามารถควบคุมการเปิด–ปิดแบบอัตโนมัติ พร้อมระบบตั้งเวลา (Weekly Schedule) ผ่านหน้าจอ HMI ใช้งานง่าย และมีความเสถียรสูง เหมาะสำหรับงานอุตสาหกรรม
📍 ข้อมูลโครงการ (Project Information)
- Project: PLC Control Panel for Chiller System
- Project No.: PO2602005
- Prepared by: SIAM SEIMITSU CO., LTD.
- Panel Fabricator: WKB ENGINEERING
- Installation Site: EKK Eagle (Thailand) Co., Ltd., จังหวัดชลบุรี
- Total Cost (VAT 7%): 101,650 บาท
👉 เป็นโครงการติดตั้งจริงในโรงงานอุตสาหกรรม

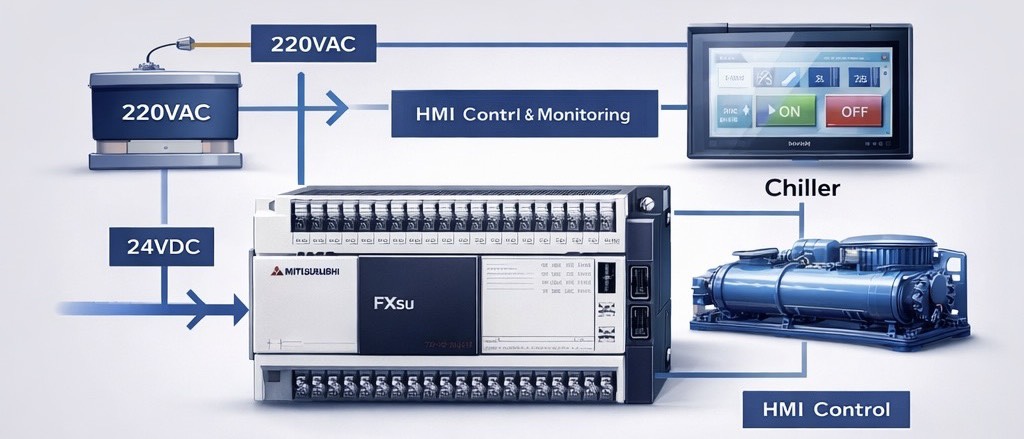

ภาพรวมของระบบ (System Overview)
ระบบนี้ถูกออกแบบมาเพื่อควบคุม Chiller จำนวน 1 เครื่อง โดยใช้ PLC เป็นตัวประมวลผลหลัก และ HMI เป็นหน้าจอควบคุม :
🔹 ความสามารถหลัก
- ควบคุมแบบ ON/OFF ด้วย PLC
- ตั้งเวลาเปิด–ปิดแบบ รายสัปดาห์ (Weekly Schedule)
- ตั้งค่า OFF ได้สูงสุด 10 ช่วงเวลา/วัน
- ควบคุมผ่านหน้าจอ HMI
- รองรับโหมด Auto / Manual
- มีระบบ Alarm และ Reset
- รองรับการใช้งานในโรงงาน (Industrial Grade)
👉 ช่วยลดการใช้พลังงาน / ลด Human Error และเพิ่มความแม่นยำในการควบคุม
🔧 ขอบเขตงาน (Scope of Work)
บริษัทให้บริการออกแบบและติดตั้งระบบควบคุม Chiller แบบครบวงจร โดยครอบคลุมตั้งแต่การออกแบบระบบไปจนถึงการทดสอบก่อนใช้งานจริง เพื่อให้ระบบสามารถทำงานได้อย่างมีประสิทธิภาพและปลอดภัย
📋 รายละเอียดขอบเขตงาน
- ออกแบบตู้ควบคุม (Control Panel Design)
- เขียนโปรแกรม PLC และ HMI ตามการใช้งานจริง
- ประกอบตู้และติดตั้งอุปกรณ์ไฟฟ้า
- เดินสายไฟและจัดระบบ Wiring ภายในตู้
- ติดตั้งตู้ควบคุม ณ หน้างาน
- ทดสอบระบบ (Testing & Commissioning)
- ตรวจสอบการทำงานและส่งมอบระบบ
⚙️ PLC คืออะไร? ทำหน้าที่อะไร
PLC (Programmable Logic Controller) คือคอมพิวเตอร์อุตสาหกรรมที่ใช้ควบคุมเครื่องจักรและระบบอัตโนมัติ
🔹 ในระบบนี้ PLC ทำหน้าที่:
- อ่านเวลาจาก HMI
- เปรียบเทียบกับ Schedule
- ประมวลผลเงื่อนไข
- สั่ง Relay เพื่อควบคุม Chiller
👉 เปรียบเหมือน “สมองของระบบ”
🖥️ HMI คืออะไร? ใช้งานยังไง
HMI (Human Machine Interface) คือหน้าจอที่ใช้สำหรับสื่อสารระหว่าง “คน” กับ “เครื่องจักร”
🔹 ผู้ใช้งานสามารถ:
- ตั้งเวลาเปิด–ปิด Chiller
- ดูสถานะ RUN / STOP
- ดูอุณหภูมิ
- ตรวจสอบ Alarm
- เปลี่ยนโหมด Auto / Manual
👉 ใช้งานง่าย ไม่ต้องเขียนโปรแกรม

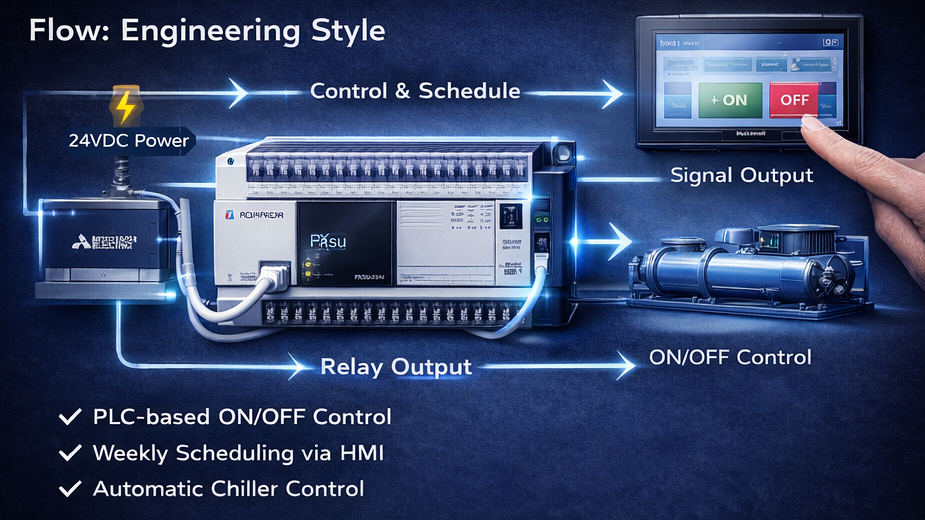

⚙️ หลักการทำงานของระบบ (System Operation)
ระบบจะทำงานโดยอัตโนมัติผ่านการประมวลผลของ PLC ดังนี้:
- ผู้ใช้งานตั้งเวลาการทำงานผ่าน HMI
- PLC อ่านเวลาปัจจุบัน (Real-time clock)
- เปรียบเทียบกับเวลาที่ตั้งไว้
- ส่งสัญญาณไปยัง Relay
- Relay ควบคุมการ ON/OFF ของ Chiller
- หากเกิด Alarm ต้อง Reset ก่อนเริ่มใหม่
👉 ระบบถูกออกแบบให้ใช้งานง่าย แต่มีความแม่นยำสูง / ระบบทำงานแม่นยำตามเวลาที่กำหนด 100%
SYSTEM OPERATION FLOWCHART
START
↓
POWER ON
↓
PLC INITIALIZE
↓
READ TIME FROM HMI
↓
COMPARE WITH SCHEDULE
↓
[TIME = ON ?]
├─ YES → OUTPUT ON (START CHILLER)
└─ NO → CHECK OFF SCHEDULE
↓
[TIME = OFF ?]
├─ YES → OUTPUT OFF
└─ NO → KEEP STATUS
↓
CHECK ALARM
↓
[ALARM?]
├─ YES → ACTIVATE ALARM
└─ NO → NORMAL OPERATION
↓
LOOP
⚙️ Technical Specifications | ข้อมูลทางเทคนิคของระบบ
ระบบควบคุม Chiller นี้ถูกออกแบบโดยใช้ PLC และอุปกรณ์มาตรฐานอุตสาหกรรม เพื่อให้การทำงานมีความเสถียร รองรับการใช้งานต่อเนื่อง และสามารถควบคุมได้อย่างแม่นยำตามเงื่อนไขที่กำหนด
🔧 1. General System
- ควบคุม Chiller จำนวน 1 เครื่อง
- ควบคุมการทำงานแบบ ON/OFF
- รองรับการตั้งเวลาแบบ รายสัปดาห์ (Weekly Schedule)
- สามารถตั้งค่า OFF ได้สูงสุด 10 ช่วงเวลา/วัน
- ควบคุมผ่านระบบ PLC และ HMI
- รองรับโหมดการทำงาน Auto / Manual
⚙️ 2. PLC Specification
- รุ่น: Mitsubishi FX5U-32MR
- จำนวน Input: 6 จุด
- จำนวน Output: 3 จุด
- รองรับการประมวลผลแบบ Real-Time
- รองรับการขยาย Module เพิ่มเติม
- รองรับการสื่อสารผ่าน RS-485 (Modbus)
👉 ทำหน้าที่เป็นศูนย์กลางควบคุมระบบทั้งหมด
🔌 3. Power Supply
- แรงดันไฟเข้า: 1 Phase 220VAC 50Hz
- แรงดันควบคุม: 24VDC
- ใช้ Switching Power Supply สำหรับจ่ายไฟให้ PLC และอุปกรณ์ควบคุม
👉 ช่วยให้ระบบมีความเสถียรและปลอดภัย
🌡️ 4. Analog & Communication
- ใช้ Analog Module สำหรับรับค่าสัญญาณอุณหภูมิ
- รองรับ Thermocouple
- ใช้ RS-485 สำหรับการสื่อสารกับอุปกรณ์ภายนอก
👉 รองรับการขยายระบบในอนาคต
🧠 5. Control Function
- ควบคุมการทำงานแบบ ON/OFF
- ควบคุมตามเวลา (Time-based Control)
- มีระบบ Schedule รายสัปดาห์
- รองรับ Manual Override
- มีระบบ Alarm และ Reset
🔐 6. Protection System
- MCB ป้องกันกระแสเกิน
- Fuse ป้องกันการลัดวงจร
- Emergency Stop สำหรับหยุดฉุกเฉิน
- ระบบ Alarm แจ้งเตือน
💡 จุดเด่นของ Technical นี้
- ใช้อุปกรณ์ Industrial Grade
- ออกแบบให้ใช้งานต่อเนื่องได้
- รองรับการขยายในอนาคต
- เน้นความเสถียรและความปลอดภัย

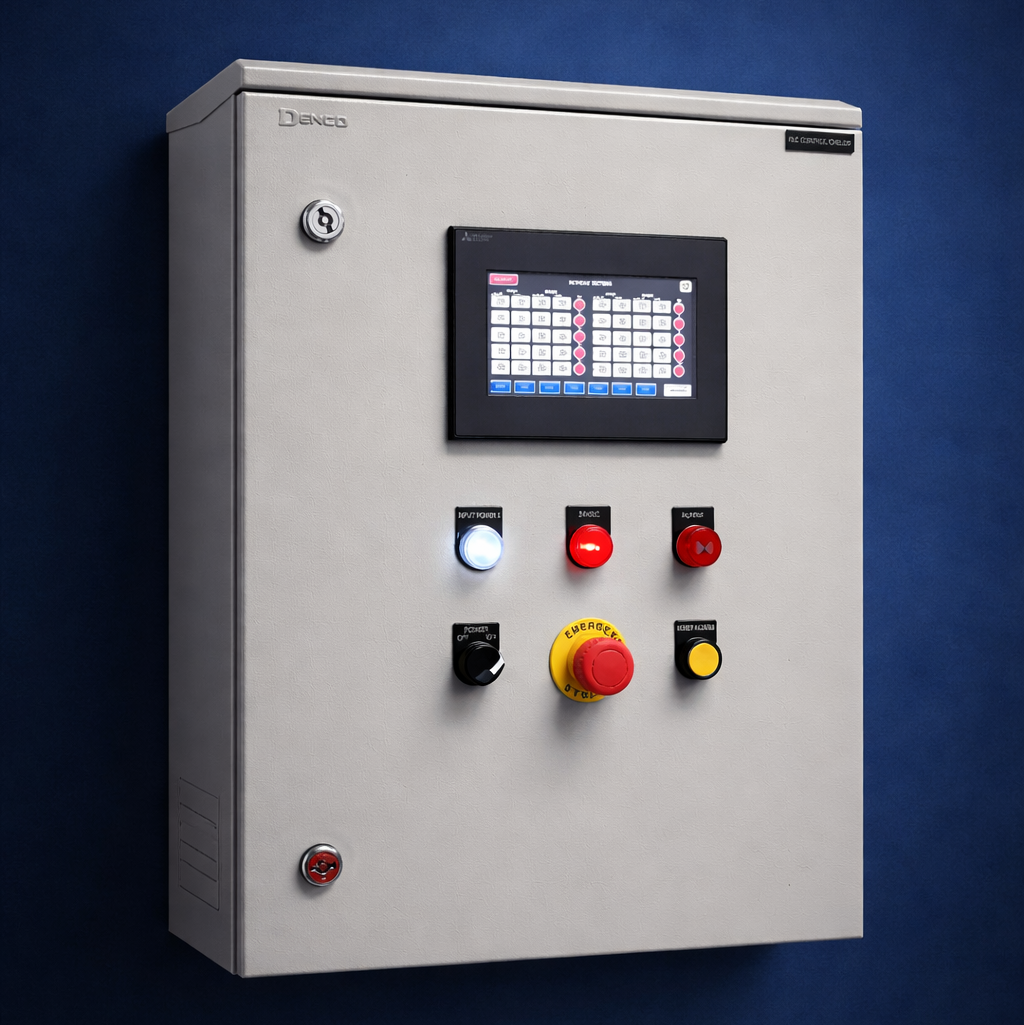

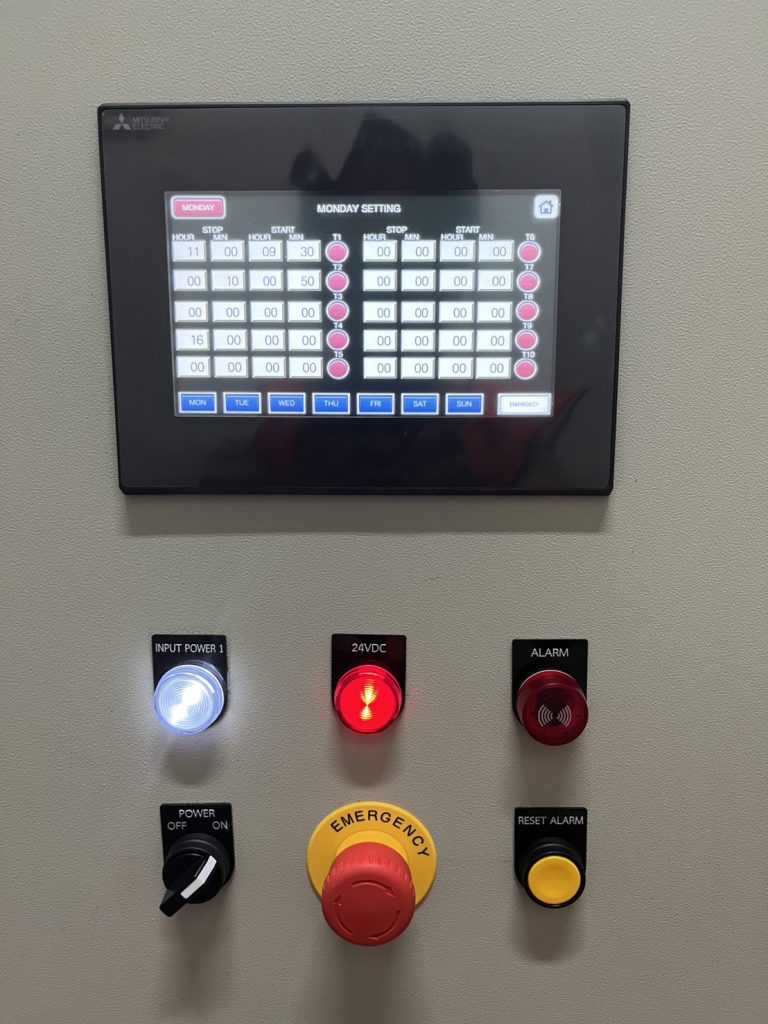

🔌 อุปกรณ์หน้าตู้ (Front Panel Components)
ตู้ควบคุมถูกออกแบบให้ใช้งานง่าย โดยอุปกรณ์สำคัญถูกติดตั้งไว้บริเวณหน้าตู้ เพื่อให้ผู้ใช้งานสามารถควบคุมและตรวจสอบสถานะได้สะดวก
📊 ตารางอุปกรณ์หน้าตู้
| ลำดับ | อุปกรณ์ | แบรนด์ | จำนวน | หน้าที่ |
| 1 | PLC | Mitsubishi | 1 | ควบคุมการทำงานหลักของระบบ |
| 2 | HMI | Mitsubishi | 1 | หน้าจอควบคุมและแสดงผล |
| 3 | Pilot Lamp (สีขาว) | – | 1 | แสดงสถานะไฟเข้า (Input Power) |
| 4 | Pilot Lamp (สีแดง) | – | 1 | แสดงสถานะ 24VDC |
| 5 | Alarm Indicator | – | 1 | แสดงสถานะ Alarm |
| 6 | Manual Power Switch | – | 1 | เปิด–ปิดระบบแบบ Manual |
| 7 | Emergency Stop | – | 1 | หยุดระบบทันทีในกรณีฉุกเฉิน |
| 8 | Push Button (RESET) | – | 1 | รีเซ็ต Alarm |
🔍 คำอธิบายการใช้งาน
- Pilot Lamp (ไฟแสดงสถานะ)
ใช้แสดงสถานะของระบบ เช่น มีไฟเข้า หรือระบบพร้อมทำงาน - Alarm Indicator
แจ้งเตือนเมื่อเกิดความผิดปกติในระบบ เช่น Chiller Fault - Manual Power Switch
ใช้เปิด–ปิดระบบในกรณีควบคุมด้วยมือ - Emergency Stop (E-Stop)
ปุ่มสำคัญสำหรับหยุดระบบทันที เพิ่มความปลอดภัยในหน้างาน - Reset Button
ใช้เคลียร์ Alarm ก่อนเริ่มระบบใหม่
จุดเด่นของการออกแบบหน้าตู้
- ใช้งานง่าย (User-Friendly)
- แยกปุ่มชัดเจน ลดความผิดพลาด
- มีระบบไฟแสดงสถานะครบ
- รองรับการใช้งานในโรงงาน

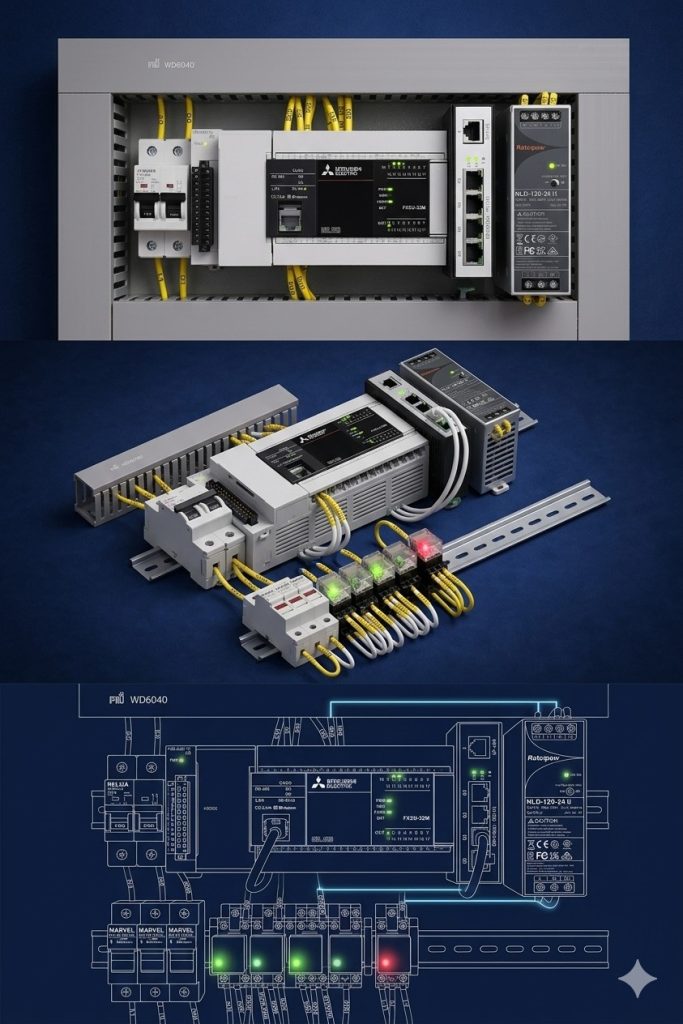

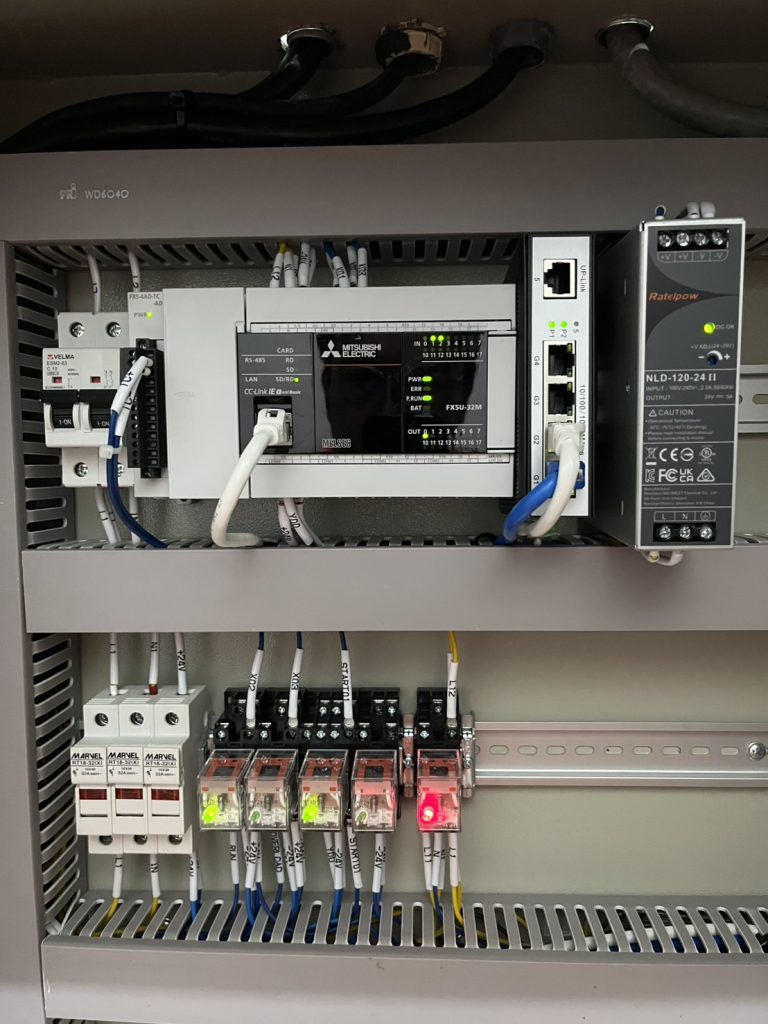

🔌 ตารางอุปกรณ์ในตู้ (Equipment List)
| ลำดับ | อุปกรณ์ | แบรนด์ | จำนวน | หน้าที่ |
| 1 | PLC FX5U-32MR | Mitsubishi | 1 | ควบคุมระบบทั้งหมด |
| 2 | HMI | Mitsubishi | 1 | หน้าจอควบคุม |
| 3 | Power Supply 24VDC | Ratelpow NLD-120-24II | 1 | แปลงไฟ 220V เป็น 24V |
| 4 | MCB | Velma ESM2-63 C10 | 2 | ป้องกันกระแสเกิน |
| 5 | Fuse | Marvel RT18-32(X) | 3 | ป้องกันลัดวงจร |
| 6 | Relay | Omron | 5 | สั่ง ON/OFF Chiller |
| 7 | Analog Module | Mitsubishi FX5-4AD-TC-ADP | 1 | รับค่าอุณหภูมิ |
| 8 | RS-485 Module | Mitsubishi | 1 | สื่อสารกับอุปกรณ์ |
| 9 | Terminal Block | – | หลายจุด | จุดต่อสายไฟ |
| 10 | POE Switch | – | 1 | ระบบ Network |
🖥️ หน้าจอ HMI (4 ฟังก์ชันหลัก)

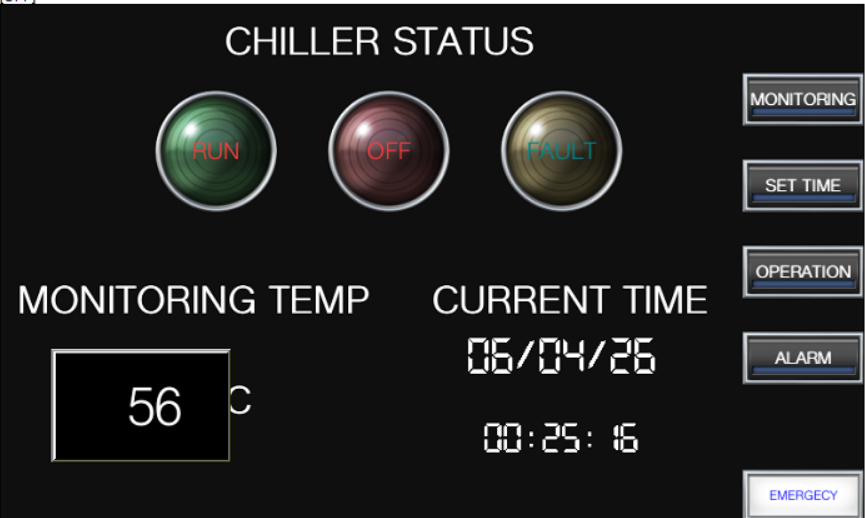

1. Page 1: Chiller Status
หน้าจอนี้แสดงสถานะการทำงานของ Chiller แบบเรียลไทม์ เช่น RUN, STOP และ FAULT รวมถึงแสดงอุณหภูมิและเวลาปัจจุบันของระบบ
- แสดงสถานะ RUN / STOP
- แสดงอุณหภูมิ
- แสดงเวลาปัจจุบัน

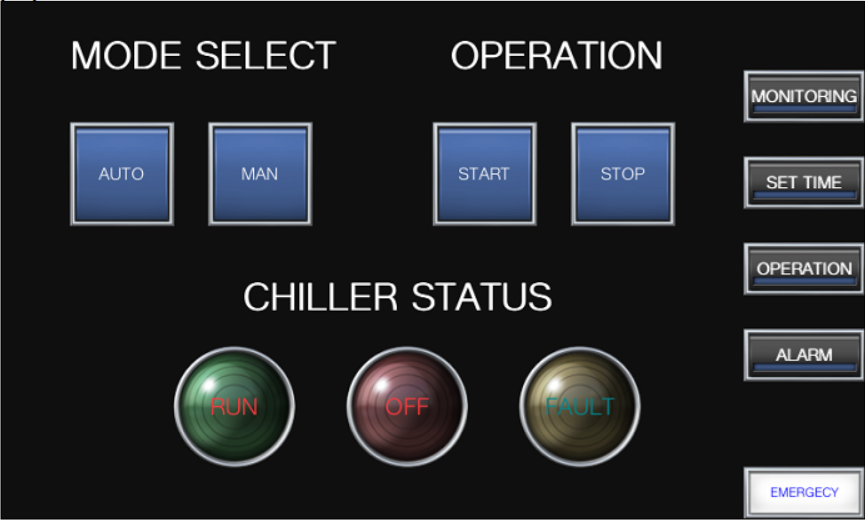

2. Page 2: Mode Selector / Operation
หน้าจอนี้ใช้สำหรับเลือกโหมดการทำงาน AUTO หรือ MANUAL โดยในโหมด MANUAL สามารถสั่ง START / STOP เครื่อง Chiller ได้โดยตรง
- เลือก Auto / Manual
- สั่ง Start / Stop

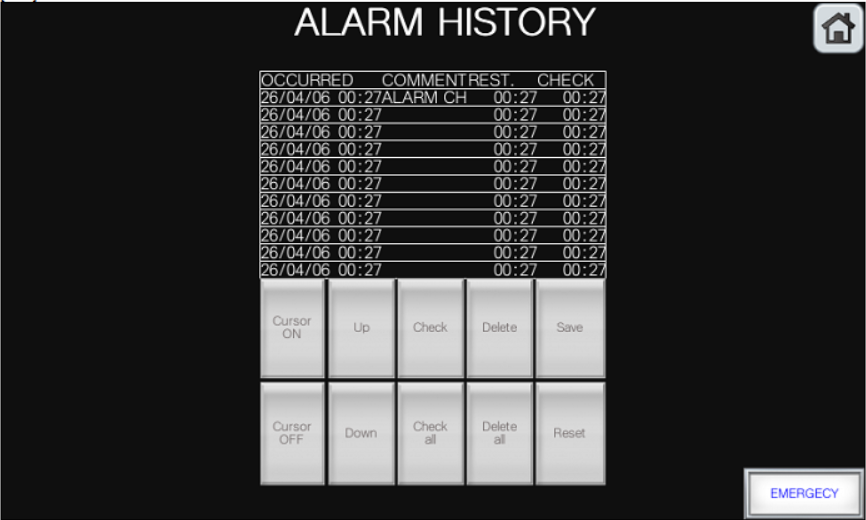

3. Page 3: Alarm History
หน้าจอนี้แสดงประวัติ Alarm ของระบบ โดยบันทึกวันเวลาและสถานะ เพื่อให้ผู้ใช้งานสามารถตรวจสอบย้อนหลังได้
- บันทึกประวัติ Alarm
- ตรวจสอบย้อนหลังได้

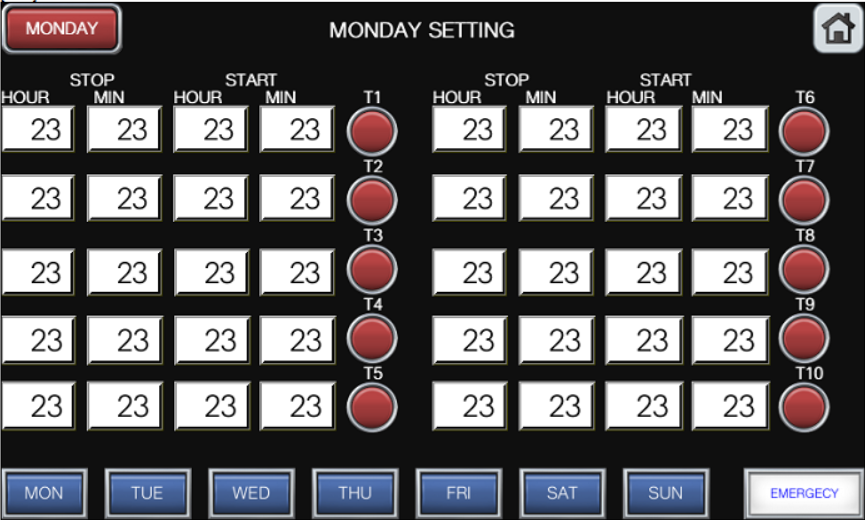

4. Page 4: Weekly Timer Setting
หน้าจอนี้ใช้สำหรับตั้งเวลาเปิด–ปิดเครื่อง Chiller ในแต่ละวันของสัปดาห์ โดยสามารถตั้งค่า OFF ได้สูงสุด 10 ช่วงเวลา/วัน
- ตั้งเวลาแยกตามวัน
- ตั้ง OFF ได้ 10 ช่วง/วัน
🔐 ความปลอดภัย (Safety Features)
ระบบมีอุปกรณ์ความปลอดภัยครบถ้วน:
- Emergency Stop (หยุดฉุกเฉิน)
- Alarm Indicator
- MCB และ Fuse ป้องกันไฟฟ้า
- ระบบ Reset หลังเกิด Alarm
👉 ช่วยลดความเสี่ยงในการใช้งาน
🔧 การบำรุงรักษา (Maintenance)
เพื่อให้ระบบทำงานได้อย่างมีประสิทธิภาพ:
- ตรวจสอบการต่อสายไฟอย่างสม่ำเสมอ
- เช็คการทำงานของ Relay และ PLC
- ทำความสะอาดตู้ควบคุม
- ตรวจสอบ Alarm History
🚀 จุดเด่นของระบบ (Advantages)
- ใช้งานง่ายผ่าน HMI
- ตั้งเวลาได้ยืดหยุ่น
- ลดพลังงานด้วยระบบ Schedule
- ระบบเสถียรด้วย PLC ระดับอุตสาหกรรม
- รองรับการใช้งานระยะยาว

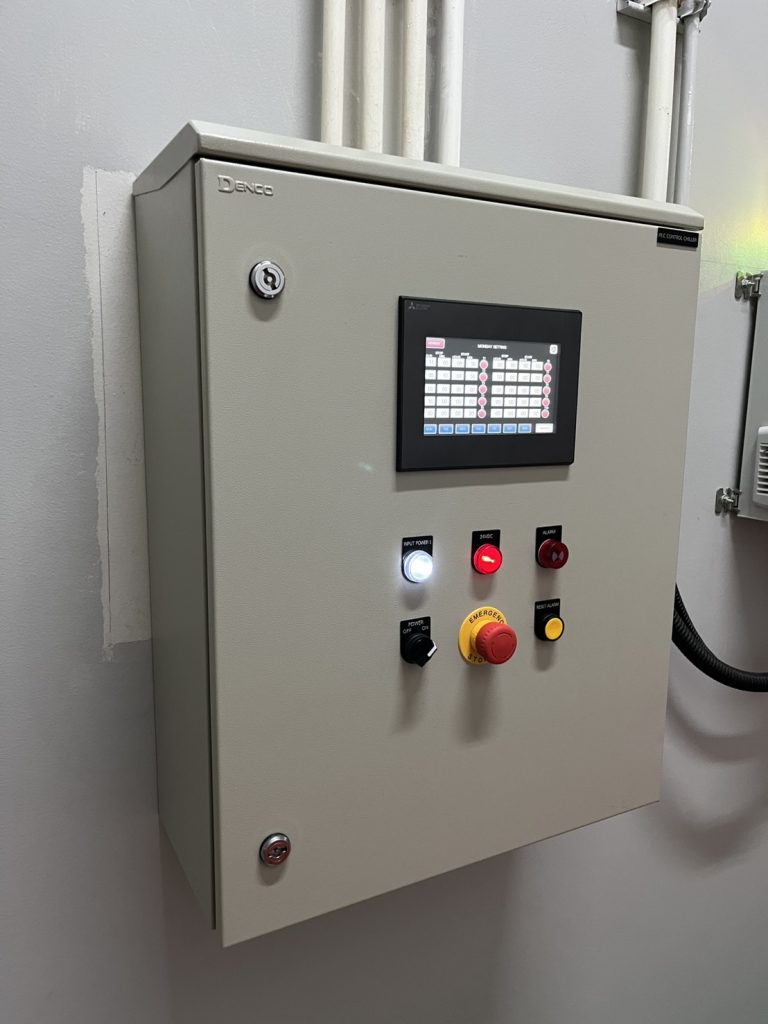

📍 การติดตั้งหน้างาน (Site Installation)
ตู้ควบคุมถูกติดตั้งใช้งานจริงในโรงงานอุตสาหกรรม รองรับสภาพแวดล้อมการทำงาน และสามารถควบคุม Chiller ได้อย่างมีประสิทธิภาพ
📌 สรุป
ระบบ PLC Control Panel สำหรับ Chiller นี้ เป็นโซลูชันที่ตอบโจทย์ทั้งด้านการควบคุม ความสะดวก และความปลอดภัย เหมาะสำหรับโรงงานที่ต้องการระบบอัตโนมัติที่เชื่อถือได้
